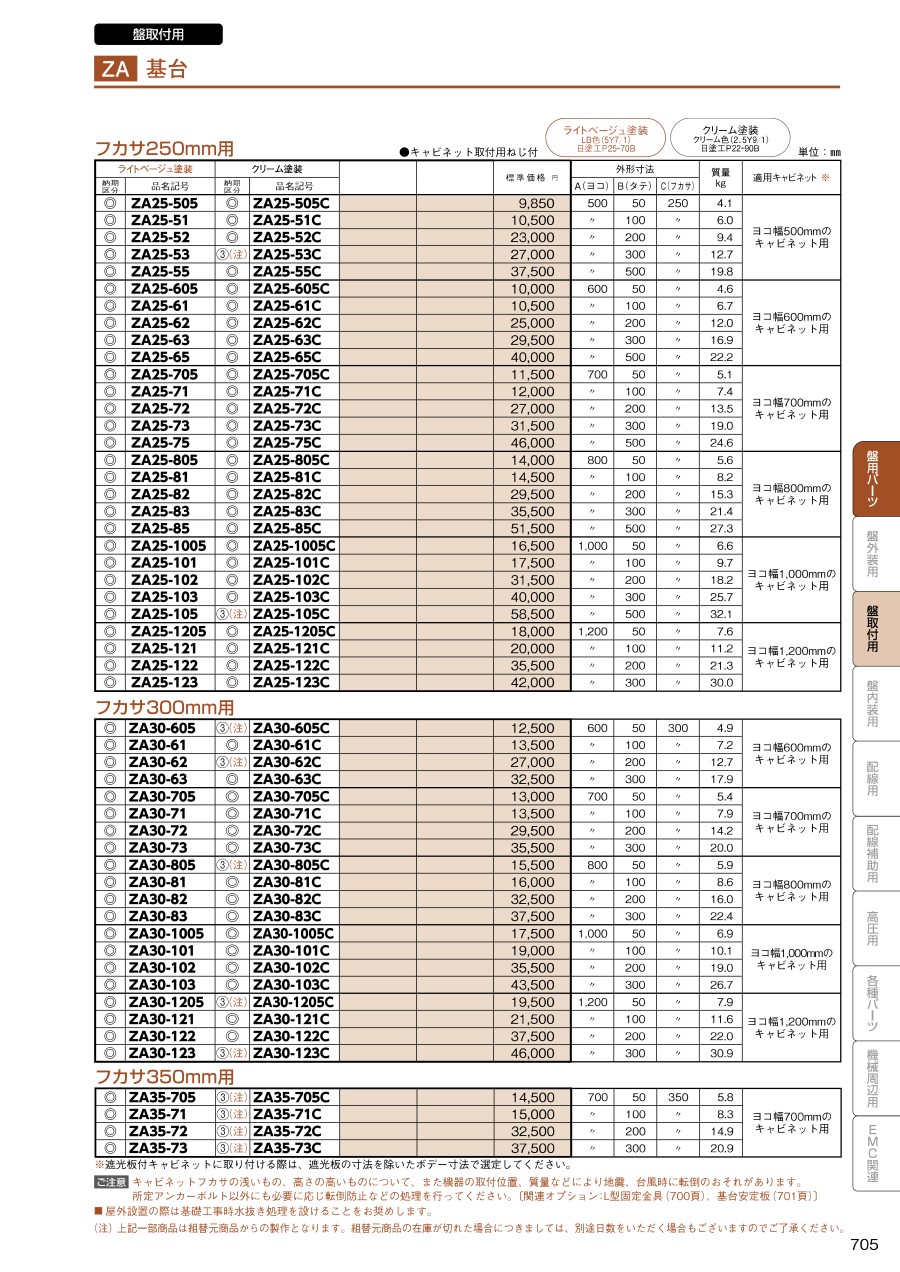

品名記号	外形寸法 mm			適用キャビネット^※1
品名記号	ヨコ	タテ	フカサ	適用キャビネット^※1
ZA30-605	600	50	300	ヨコ幅600mmのキャビネット用
ZA30-605C	600	50	300
ZA30-61	600	100	300
ZA30-61C	600	100	300
ZA30-62	600	200	300
ZA30-62C	600	200	300
ZA30-63	600	300	300
ZA30-63C	600	300	300

※1遮光板付キャビネットに取付ける際は、遮光板の寸法を除いたボデー寸法で選定してください。

製品仕様

（単位：mm）

前面パネル図

パネル取外し方向イメージ

寸法図

型番リスト

表示件数

型番

寸法横 W

(mm)

寸法縦 H

(mm)

適用機種・商品

塗装色

RoHS?

最小発注数量

600	100	ヨコ幅600mmのキャビネット用	ライトベージュ塗装(5Y7/1)	10	1個
600	100	ヨコ幅600mmのキャビネット用	クリーム塗装(2.5Y9/1)	10	1個
600	200	ヨコ幅600mmのキャビネット用	ライトベージュ塗装(5Y7/1)	10	1個
600	200	ヨコ幅600mmのキャビネット用	クリーム塗装(2.5Y9/1)	10	1個
600	300	ヨコ幅600mmのキャビネット用	ライトベージュ塗装(5Y7/1)	10	1個
600	300	ヨコ幅600mmのキャビネット用	クリーム塗装(2.5Y9/1)	10	1個
700	100	ヨコ幅700mmのキャビネット用	ライトベージュ塗装(5Y7/1)	10	1個
700	100	ヨコ幅700mmのキャビネット用	クリーム塗装(2.5Y9/1)	10	1個
700	200	ヨコ幅700mmのキャビネット用	ライトベージュ塗装(5Y7/1)	10	1個
700	200	ヨコ幅700mmのキャビネット用	クリーム塗装(2.5Y9/1)	10	1個
700	300	ヨコ幅700mmのキャビネット用	ライトベージュ塗装(5Y7/1)	10	1個
700	300	ヨコ幅700mmのキャビネット用	クリーム塗装(2.5Y9/1)	10	1個
800	100	ヨコ幅800mmのキャビネット用	ライトベージュ塗装(5Y7/1)	10	1個
800	100	ヨコ幅800mmのキャビネット用	クリーム塗装(2.5Y9/1)	10	1個
800	200	ヨコ幅800mmのキャビネット用	ライトベージュ塗装(5Y7/1)	10	1個
800	200	ヨコ幅800mmのキャビネット用	クリーム塗装(2.5Y9/1)	10	1個
800	300	ヨコ幅800mmのキャビネット用	ライトベージュ塗装(5Y7/1)	10	1個
800	300	ヨコ幅800mmのキャビネット用	クリーム塗装(2.5Y9/1)	10	1個
1000	50	ヨコ幅1,000mmのキャビネット用	ライトベージュ塗装(5Y7/1)	10	1個
1000	50	ヨコ幅1,000mmのキャビネット用	クリーム塗装(2.5Y9/1)	10	1個
1000	100	ヨコ幅1,000mmのキャビネット用	ライトベージュ塗装(5Y7/1)	10	1個
1000	100	ヨコ幅1,000mmのキャビネット用	クリーム塗装(2.5Y9/1)	10	1個
1000	200	ヨコ幅1,000mmのキャビネット用	ライトベージュ塗装(5Y7/1)	10	1個
1000	200	ヨコ幅1,000mmのキャビネット用	クリーム塗装(2.5Y9/1)	10	1個
1000	300	ヨコ幅1,000mmのキャビネット用	ライトベージュ塗装(5Y7/1)	10	1個
1000	300	ヨコ幅1,000mmのキャビネット用	クリーム塗装(2.5Y9/1)	10	1個
1200	50	ヨコ幅1,200mmのキャビネット用	ライトベージュ塗装(5Y7/1)	10	1個
1200	50	ヨコ幅1,200mmのキャビネット用	クリーム塗装(2.5Y9/1)	10	1個
1200	100	ヨコ幅1,200mmのキャビネット用	ライトベージュ塗装(5Y7/1)	10	1個
1200	100	ヨコ幅1,200mmのキャビネット用	クリーム塗装(2.5Y9/1)	10	1個
1200	200	ヨコ幅1,200mmのキャビネット用	ライトベージュ塗装(5Y7/1)	10	1個
1200	200	ヨコ幅1,200mmのキャビネット用	クリーム塗装(2.5Y9/1)	10	1個
1200	300	ヨコ幅1,200mmのキャビネット用	ライトベージュ塗装(5Y7/1)	10	1個
1200	300	ヨコ幅1,200mmのキャビネット用	クリーム塗装(2.5Y9/1)	10	1個
600	50	ヨコ幅600mmのキャビネット用	ライトベージュ塗装(5Y7/1)	10	1個
600	50	ヨコ幅600mmのキャビネット用	クリーム塗装(2.5Y9/1)	10	1個
700	50	ヨコ幅700mmのキャビネット用	ライトベージュ塗装(5Y7/1)	10	1個
700	50	ヨコ幅700mmのキャビネット用	クリーム塗装(2.5Y9/1)	10	1個
800	50	ヨコ幅800mmのキャビネット用	ライトベージュ塗装(5Y7/1)	10	1個
800	50	ヨコ幅800mmのキャビネット用	クリーム塗装(2.5Y9/1)	10	1個

通常単価(税別) (税込単価)	通常出荷日

10,760円 ( 11,836円 )	3日目
10,760円 ( 11,836円 )	3日目
21,920円 ( 24,112円 )	3日目
21,920円 ( 24,112円 )	5日目
26,310円 ( 28,941円 )	2日目
26,310円 ( 28,941円 )	2日目
10,760円 ( 11,836円 )	3日目
10,760円 ( 11,836円 )	3日目
24,200円 ( 26,620円 )	3日目
24,200円 ( 26,620円 )	3日目
28,450円 ( 31,295円 )	2日目
28,450円 ( 31,295円 )	2日目
13,220円 ( 14,542円 )	3日目
13,220円 ( 14,542円 )	3日目
26,310円 ( 28,941円 )	2日目
26,310円 ( 28,941円 )	2日目
30,730円 ( 33,803円 )	2日目
30,730円 ( 33,803円 )	2日目
14,160円 ( 15,576円 )	2日目
14,160円 ( 15,576円 )	2日目
15,410円 ( 16,951円 )	2日目
15,410円 ( 16,951円 )	2日目
28,450円 ( 31,295円 )	2日目
28,450円 ( 31,295円 )	2日目
35,190円 ( 38,709円 )	2日目
35,190円 ( 38,709円 )	2日目
16,430円 ( 18,073円 )	2日目
16,430円 ( 18,073円 )	4日目
17,420円 ( 19,162円 )	2日目
17,420円 ( 19,162円 )	2日目
30,730円 ( 33,803円 )	2日目
30,730円 ( 33,803円 )	2日目
37,360円 ( 41,096円 )	2日目
37,360円 ( 41,096円 )	4日目
9,880円 ( 10,868円 )	3日目
9,880円 ( 10,868円 )	5日目
10,440円 ( 11,484円 )	3日目
10,440円 ( 11,484円 )	3日目
13,180円 ( 14,498円 )	3日目
13,180円 ( 14,498円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・基台はキャビネットの寸法（ヨコ、フカサ）に合わせて選択
・タテ寸法200mm/300mmタイプには、配線作業に便利な開口穴を設置
・前面パネルは、取外可能
・キャビネット取付ねじ（M8×20）付
・材質：鉄
・板厚：ボデー3.2mm　前面パネル1.6mm
・塗装色：ライトベージュ塗装（5Y7/1）／クリーム塗装（2.5Y9/1）
・粉体塗装
【用途】
・盤用キャビネット（B、S）、制御盤キャビネット（RA）などを自立させる場合に使用

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東工業ボックス穴加工サービス開始しました！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
