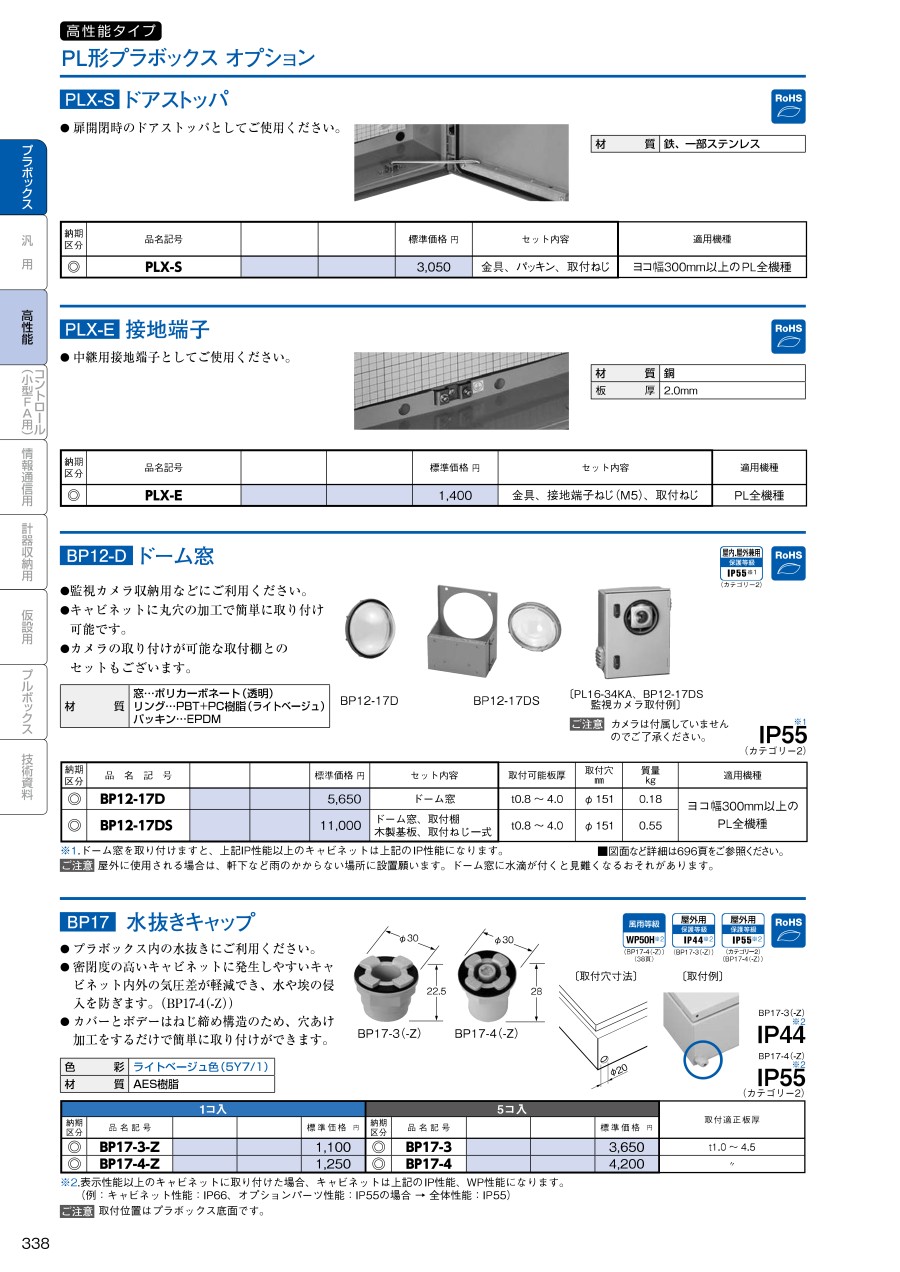

PLX-S ドアストッパ

扉開閉時のドアストッパとして使用

材質:鉄、一部ステンレス

商品概要

取付方法

1. 1.ボデー底面にテンプレートを貼り付けた後、テンプレート記載の加工位置に従いφ5.5 の穴を 2 箇所あけてください。
2. 2.次にドア金具のドアストッパ取付穴の下側からドアストッパを差し込んでください。
3. 3.ドアストッパと一体となったドア金具をドア金具取付ねじで扉のボスに取付けます。
   ボデー金具を座板、パッキン、ボデー金具取付ねじを使用して先ほど加工したボデーの穴に取付けてください。
   ドアストッパをボデー金具にセットすることにより、開角度約 100°に固定されます。

使用上の注意

• 取付ねじの適正締め付けトルクは 150～200 N・cmです。締め過ぎた場合、ボデーおよび扉の破損の原因となります。
• 穴加工時のバリ等を確実に取り除いた後、手順に従い取り付けてください｡バリ等が残ったままドアストッパを取り付けると保護等級が保たれない恐れがあります｡
• ドアストッパの使用中に扉に過大な荷重をかけないでください。破損の原因となります。
