河村電器産業

軽施工キャビネット KVH

カタログ

通常単価(税別): 7,532円～26,763円

税込単価: 8,285円～29,439円

通常出荷日：3日目～9日目

軽施工用のキャビネット【特長】・発熱機器収納時の放熱効果を高めるため、両側面、ドアに換気スリット付き・...

未確定：候補が64型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

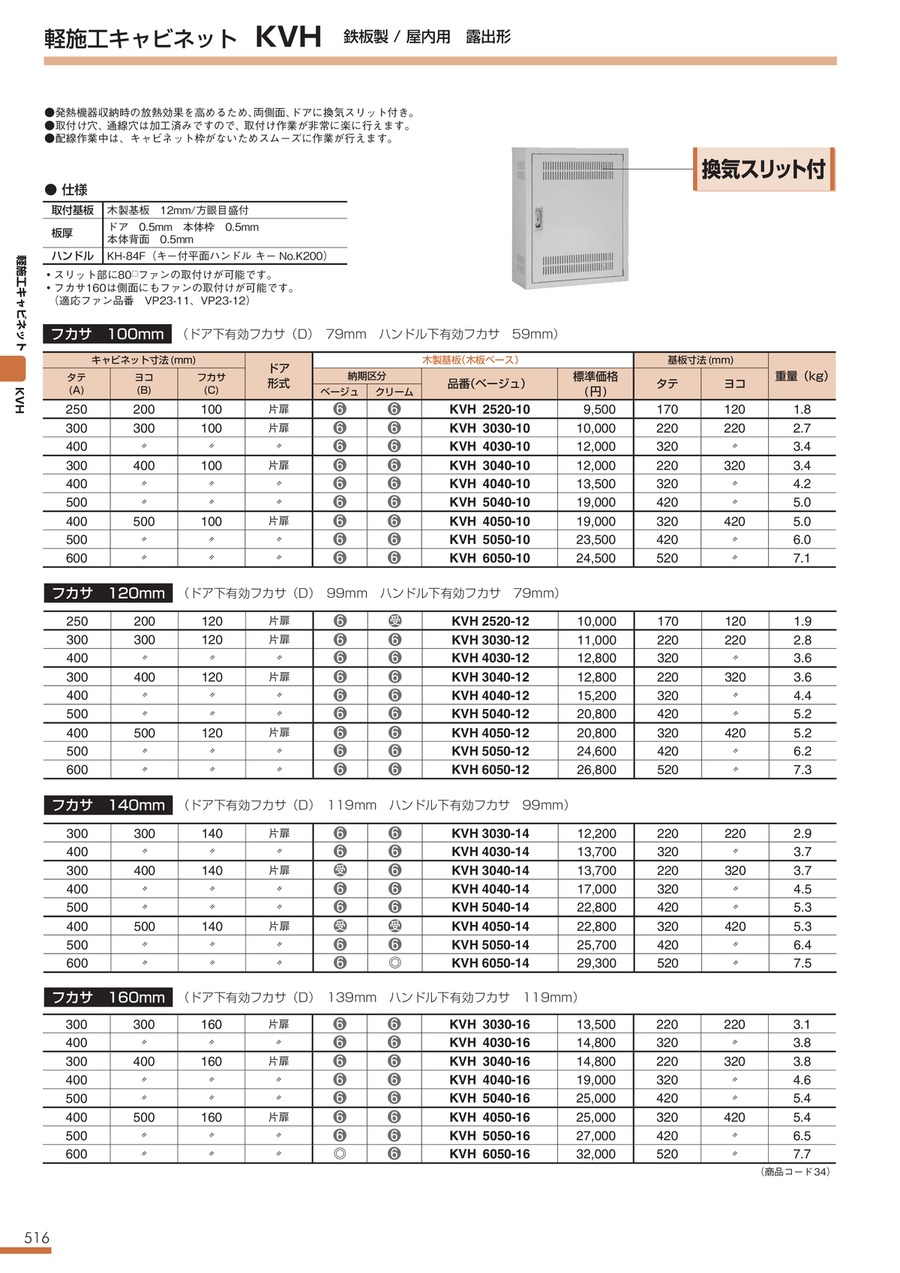

軽施工キャビネット KVHシリーズの外観・仕様

外観

取付基板：木製基板12mm/方眼目盛付
板厚：ドア0.5mm、本体枠0.5mm、本体背面0.5mm
ハンドル：KH-84F（キー付平面ハンドルキー No.K200）
保護等級：IP2X
カラー
ベージュ：マンセル（5Y7/1）、日塗工（H25-70B）
クリーム：マンセル（2.5Y9/1）、日塗工（H22-90B）

※ クリームの場合は品番末尾にK（例：KVH2520-10K）がついた型番をお選びください。
※ スリット部に80^□ファンの取付けが可能です。
※ フカサ160は側面にもファンの取付けが可能です。（適応ファン品番：VP23-11、VP23-12）

軽施工キャビネット KVHシリーズの外形図

外形図

フカサ100mm（ドア下有効フカサ（D）：79mm、ハンドル下有効フカサ：59mm）

キャビネット寸法（mm）			ドア形式	木製基板（木板ベース）	基板寸法（mm）		重量（kg）
タテ（A）	ヨコ（B）	フカサ（C）	ドア形式	品番（ベージュ）	タテ	ヨコ	重量（kg）
250	200	100	片扉	KVH 2520-10	170	120	1.8
300	300	100	片扉	KVH 3030-10	220	220	2.7
400	300	100	片扉	KVH 4030-10	320	220	3.4
300	400	100	片扉	KVH 3040-10	220	320	3.4
400	400	100	片扉	KVH 4040-10	320	320	4.2
500	400	100	片扉	KVH 5040-10	420	320	5.0
400	500	100	片扉	KVH 4050-10	320	420	5.0
500	500	100	片扉	KVH 5050-10	420	420	6.0
600	500	100	片扉	KVH 6050-10	520	420	7.1

フカサ120mm（ドア下有効フカサ（D）：99mm、ハンドル下有効フカサ：79mm）

キャビネット寸法（mm）			ドア形式	木製基板（木板ベース）	基板寸法（mm）		重量（kg）
タテ（A）	ヨコ（B）	フカサ（C）	ドア形式	品番（ベージュ）	タテ	ヨコ	重量（kg）
250	200	120	片扉	KVH 2520-12	170	120	1.9
300	300	120	片扉	KVH 3030-12	220	220	2.8
400	300	120	片扉	KVH 4030-12	320	220	3.6
300	400	120	片扉	KVH 3040-12	220	320	3.6
400	400	120	片扉	KVH 4040-12	320	320	4.4
500	400	120	片扉	KVH 5040-12	420	320	5.2
400	500	120	片扉	KVH 4050-12	320	420	5.2
500	500	120	片扉	KVH 5050-12	420	420	6.2
600	500	120	片扉	KVH 6050-12	520	420	7.3

フカサ140mm（ドア下有効フカサ（D）：119mm、ハンドル下有効フカサ：99mm）

キャビネット寸法（mm）			ドア形式	木製基板（木板ベース）	基板寸法（mm）		重量（kg）
タテ（A）	ヨコ（B）	フカサ（C）	ドア形式	品番（ベージュ）	タテ	ヨコ	重量（kg）
300	300	140	片扉	KVH 3030-14	220	220	2.9
400	300	140	片扉	KVH 4030-14	320	220	3.7
300	400	140	片扉	KVH 3040-14	220	320	3.7
400	400	140	片扉	KVH 4040-14	320	320	4.5
500	400	140	片扉	KVH 5040-14	420	320	5.3
400	500	140	片扉	KVH 4050-14	320	420	5.3
500	500	140	片扉	KVH 5050-14	420	420	6.4
600	500	140	片扉	KVH 6050-14	520	420	7.5

フカサ160mm（ドア下有効フカサ（D）：139mm、ハンドル下有効フカサ：119mm）

キャビネット寸法（mm）			ドア形式	木製基板（木板ベース）	基板寸法（mm）		重量（kg）
タテ（A）	ヨコ（B）	フカサ（C）	ドア形式	品番（ベージュ）	タテ	ヨコ	重量（kg）
300	300	160	片扉	KVH 3030-16	220	220	3.1
400	300	160	片扉	KVH 4030-16	320	220	3.8
300	400	160	片扉	KVH 3040-16	220	320	3.8
400	400	160	片扉	KVH 4040-16	320	320	4.6
500	400	160	片扉	KVH 5040-16	420	320	5.4
400	500	160	片扉	KVH 4050-16	320	420	5.4
500	500	160	片扉	KVH 5050-16	420	420	6.5
600	500	160	片扉	KVH 6050-16	520	420	7.7

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

最小発注数量

200	250	100	ベージュ（5Y7/1）	1個
200	250	100	クリーム（2.5Y9/1）	1個
200	250	120	ベージュ（5Y7/1）	1個
300	300	100	ベージュ（5Y7/1）	1個
300	300	100	クリーム（2.5Y9/1）	1個
300	300	120	ベージュ（5Y7/1）	1個
300	300	120	クリーム（2.5Y9/1）	1個
300	300	140	ベージュ（5Y7/1）	1個
300	300	140	クリーム（2.5Y9/1）	1個
300	300	160	ベージュ（5Y7/1）	1個
300	300	160	クリーム（2.5Y9/1）	1個
400	300	100	ベージュ（5Y7/1）	1個
400	300	100	クリーム（2.5Y9/1）	1個
400	300	120	ベージュ（5Y7/1）	1個
400	300	120	クリーム（2.5Y9/1）	1個
400	300	140	クリーム（2.5Y9/1）	1個
400	300	160	ベージュ（5Y7/1）	1個
400	300	160	クリーム（2.5Y9/1）	1個
300	400	100	ベージュ（5Y7/1）	1個
300	400	100	クリーム（2.5Y9/1）	1個
300	400	120	ベージュ（5Y7/1）	1個
300	400	120	クリーム（2.5Y9/1）	1個
300	400	140	ベージュ（5Y7/1）	1個
300	400	140	クリーム（2.5Y9/1）	1個
300	400	160	ベージュ（5Y7/1）	1個
300	400	160	クリーム（2.5Y9/1）	1個
400	400	100	ベージュ（5Y7/1）	1個
400	400	100	クリーム（2.5Y9/1）	1個
400	400	120	ベージュ（5Y7/1）	1個
400	400	120	クリーム（2.5Y9/1）	1個
400	400	140	ベージュ（5Y7/1）	1個
400	400	140	クリーム（2.5Y9/1）	1個
400	400	160	ベージュ（5Y7/1）	1個
400	400	160	クリーム（2.5Y9/1）	1個
500	400	100	ベージュ（5Y7/1）	1個
500	400	100	クリーム（2.5Y9/1）	1個
500	400	120	ベージュ（5Y7/1）	1個
500	400	120	クリーム（2.5Y9/1）	1個
500	400	160	ベージュ（5Y7/1）	1個
500	400	160	クリーム（2.5Y9/1）	1個
400	500	100	ベージュ（5Y7/1）	1個
400	500	100	クリーム（2.5Y9/1）	1個
400	500	120	ベージュ（5Y7/1）	1個
400	500	120	クリーム（2.5Y9/1）	1個
400	500	140	ベージュ（5Y7/1）	1個
400	500	140	クリーム（2.5Y9/1）	1個
400	500	160	ベージュ（5Y7/1）	1個
400	500	160	クリーム（2.5Y9/1）	1個
500	500	100	ベージュ（5Y7/1）	1個
500	500	100	クリーム（2.5Y9/1）	1個
500	500	120	ベージュ（5Y7/1）	1個
500	500	120	クリーム（2.5Y9/1）	1個
500	500	140	ベージュ（5Y7/1）	1個
500	500	140	クリーム（2.5Y9/1）	1個
500	500	160	ベージュ（5Y7/1）	1個
500	500	160	クリーム（2.5Y9/1）	1個
500	600	100	ベージュ（5Y7/1）	1個
500	600	100	クリーム（2.5Y9/1）	1個
500	600	120	ベージュ（5Y7/1）	1個
500	600	120	クリーム（2.5Y9/1）	1個

通常単価(税別) (税込単価)	通常出荷日

7,532円 ( 8,285円 )	9日目
7,532円 ( 8,285円 )	9日目
7,943円 ( 8,737円 )	9日目
7,943円 ( 8,737円 )	3日目
7,943円 ( 8,737円 )	9日目
8,783円 ( 9,661円 )	9日目
8,783円 ( 9,661円 )	9日目
9,364円 ( 10,300円 )	3日目
9,364円 ( 10,300円 )	9日目
10,520円 ( 11,572円 )	9日目
10,520円 ( 11,572円 )	9日目
9,387円 ( 10,326円 )	9日目
9,387円 ( 10,326円 )	9日目
9,948円 ( 10,943円 )	3日目
9,948円 ( 10,943円 )	9日目
10,564円 ( 11,620円 )	9日目
11,744円 ( 12,918円 )	9日目
11,744円 ( 12,918円 )	9日目
9,387円 ( 10,326円 )	9日目
9,387円 ( 10,326円 )	9日目
9,948円 ( 10,943円 )	9日目
9,948円 ( 10,943円 )	9日目
10,564円 ( 11,620円 )	3日目
10,564円 ( 11,620円 )	9日目
11,744円 ( 12,918円 )	9日目
11,744円 ( 12,918円 )	9日目
10,520円 ( 11,572円 )	9日目
10,520円 ( 11,572円 )	9日目
11,698円 ( 12,868円 )	9日目
11,698円 ( 12,868円 )	9日目
15,099円 ( 16,609円 )	9日目
15,099円 ( 16,609円 )	9日目
16,240円 ( 17,864円 )	9日目
16,240円 ( 17,864円 )	9日目
16,240円 ( 17,864円 )	9日目
16,240円 ( 17,864円 )	9日目
17,406円 ( 19,147円 )	9日目
17,406円 ( 19,147円 )	9日目
22,224円 ( 24,446円 )	9日目
22,224円 ( 24,446円 )	9日目
16,240円 ( 17,864円 )	9日目
16,240円 ( 17,864円 )	9日目
17,406円 ( 19,147円 )	3日目
17,406円 ( 19,147円 )	3日目
19,790円 ( 21,769円 )	9日目
19,790円 ( 21,769円 )	9日目
22,224円 ( 24,446円 )	3日目
22,224円 ( 24,446円 )	9日目
19,703円 ( 21,673円 )	9日目
19,703円 ( 21,673円 )	9日目
20,955円 ( 23,051円 )	9日目
20,955円 ( 23,051円 )	9日目
23,228円 ( 25,551円 )	9日目
23,228円 ( 25,551円 )	9日目
23,288円 ( 25,617円 )	9日目
23,288円 ( 25,617円 )	9日目
22,138円 ( 24,352円 )	9日目
22,138円 ( 24,352円 )	9日目
23,389円 ( 25,728円 )	3日目
23,389円 ( 25,728円 )	3日目

基本情報

基本情報

軽施工用のキャビネット
【特長】
・発熱機器収納時の放熱効果を高めるため、両側面、ドアに換気スリット付き
・取付け穴、通線穴は加工済みですので、取付け作業が非常に楽に行えます。
・配線作業中は、キャビネット枠がないためスムーズに作業が行えます。
【用途】
・各電気機器の収納に

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
