自立盤用キャビネット Jシリーズ
- 通常単価(税別)
- 47,474円～294,588円
- 税込単価
- 52,221円～324,047円
通常出荷日：3日目～12日目
大型の分電盤・制御盤に適したキャビネット【特長】・基台（チャンネルベース）にアンカーボルト穴を設置・吊...
詳細を確認
未確定：候補が116型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
自立盤用キャビネット Jシリーズ
製品仕様
| 保護構造 | IP4X |
|---|---|
| 構造 | 水切・パッキン付 |
| 取付基板 | 鉄製基板 2.3mm/方眼目盛付 |
| 板厚 | ドア2.3mm ボデー2.3mm 基台（チャンネルベース）3.2mm |
| ハンドル | タテ寸法1,200mm以下:KH-110A（キー付防水平面ハンドル小） タテ寸法1,400mm以上:KH-150A（キー付防水平面ハンドル大） |
詳細図
蛍光灯の取付ナット/ドア裏面への機器の取付け/側面への機器の取付け/電線支持金具/平面ハンドル/図面ホルダ/基板/パッキン/下部開口プレート/基台（チャンネルベース）。
特長
平面ハンドル
出っぱりの少ない平面ハンドルを使用し、施錠も可能。
側面への機器の取付け
ドア裏面への機器の取付け
電線支持金具
出っぱりの少ない平面ハンドルを使用し、施錠も可能。
蛍光灯の取付けナット
天井部分に蛍光灯の取付け用ナットが付いている。
下面開口プレート
キャビネット底部には脱着式の下面開口プレート付き。
接地端子
国土交通省仕様の銅製接地端子（サイズM8×12 2本）。
基台（チャンネルベース）
自立安定性に優れ脱着式、基台（チャンネルベース）のみ先に設置。
後でボデーを取付けることも可能。
鉄製基板
大型の鉄製基板は、十分な強度をもつよう折り返しを深く曲げてある。
一部に切り欠がつけてあるのでボデーからの脱着時に持ちやすくなっている。
（品番によっては、切り欠がないものもあり。）
図面ホルダ
樹脂製で粘着テープ付き。
任意の位置に設置できる。
タテ寸法1,200mm以上に使用の大型サイズは、A4ファイルが収納可能。
名刺ホルダー付き。

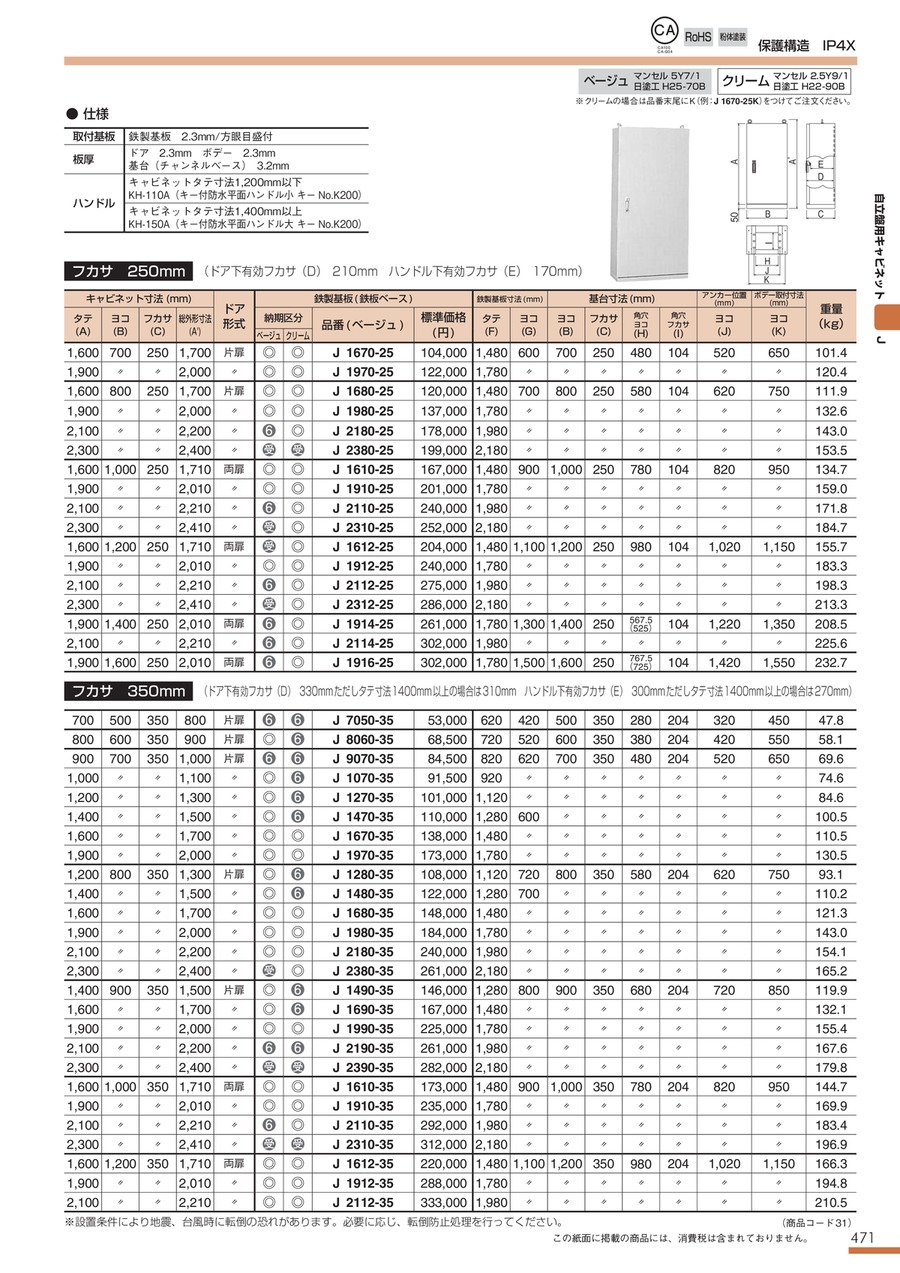

この商品の寸法
| 品番 | 外形寸法（mm） | ドア形式 | 色彩 | ||
|---|---|---|---|---|---|
| タテ | ヨコ | フカサ | |||
| J 1670-25 | 1,600 | 700 | 250 | 片扉 | ベージュ |
| J 1670-25K | 1,600 | 700 | 250 | 片扉 | クリーム |
| J 1970-25 | 1,900 | 700 | 250 | 片扉 | ベージュ |
| J 1970-25K | 1,900 | 700 | 250 | 片扉 | クリーム |
| J 1680-25 | 1,600 | 800 | 250 | 片扉 | ベージュ |
| J 1680-25K | 1,600 | 800 | 250 | 片扉 | クリーム |
| J 1980-25 | 1,900 | 800 | 250 | 片扉 | ベージュ |
| J 1980-25K | 1,900 | 800 | 250 | 片扉 | クリーム |
| J 2180-25 | 2,100 | 800 | 250 | 片扉 | ベージュ |
| J 2180-25K | 2,100 | 800 | 250 | 片扉 | クリーム |
| J 2380-25 | 2,300 | 800 | 250 | 片扉 | ベージュ |
| J 2380-25K | 2,300 | 800 | 250 | 片扉 | クリーム |
| J 1610-25 | 1,600 | 1,000 | 250 | 両扉 | ベージュ |
| J 1610-25K | 1,600 | 1,000 | 250 | 両扉 | クリーム |
| J 1910-25 | 1,900 | 1,000 | 250 | 両扉 | ベージュ |
| J 1910-25K | 1,900 | 1,000 | 250 | 両扉 | クリーム |
| J 2110-25 | 2,100 | 1,000 | 250 | 両扉 | ベージュ |
| J 2110-25K | 2,100 | 1,000 | 250 | 両扉 | クリーム |
| J 2310-25 | 2,300 | 1,000 | 250 | 両扉 | ベージュ |
| J 2310-25K | 2,300 | 1,000 | 250 | 両扉 | クリーム |
| J 1612-25 | 1,600 | 1,200 | 250 | 両扉 | ベージュ |
| J 1612-25K | 1,600 | 1,200 | 250 | 両扉 | クリーム |
| J 1912-25 | 1,900 | 1,200 | 250 | 両扉 | ベージュ |
| J 1912-25K | 1,900 | 1,200 | 250 | 両扉 | クリーム |
| J 2112-25 | 2,100 | 1,200 | 250 | 両扉 | ベージュ |
| J 2112-25K | 2,100 | 1,200 | 250 | 両扉 | クリーム |
| J 2312-25 | 2,300 | 1,200 | 250 | 両扉 | ベージュ |
| J 2312-25K | 2,300 | 1,200 | 250 | 両扉 | クリーム |
| J 1914-25 | 1,900 | 1,400 | 250 | 両扉 | ベージュ |
| J 1914-25K | 1,900 | 1,400 | 250 | 両扉 | クリーム |
| J 2114-25 | 2,100 | 1,400 | 250 | 両扉 | ベージュ |
| J 2114-25K | 2,100 | 1,400 | 250 | 両扉 | クリーム |
| J 1916-25 | 1,900 | 1,600 | 250 | 両扉 | ベージュ |
| J 1916-25K | 1,900 | 1,600 | 250 | 両扉 | クリーム |
| J 7050-35 | 700 | 500 | 350 | 片扉 | ベージュ |
| J 7050-35K | 700 | 500 | 350 | 片扉 | クリーム |
| J 8060-35 | 800 | 600 | 350 | 片扉 | ベージュ |
| J 8060-35K | 800 | 600 | 350 | 片扉 | クリーム |
| J 9070-35 | 900 | 700 | 350 | 片扉 | ベージュ |
| J 9070-35K | 900 | 700 | 350 | 片扉 | クリーム |
| J 1070-35 | 1,000 | 700 | 350 | 片扉 | ベージュ |
| J 1070-35K | 1,000 | 700 | 350 | 片扉 | クリーム |
| J 1270-35 | 1,200 | 700 | 350 | 片扉 | ベージュ |
| J 1270-35K | 1,200 | 700 | 350 | 片扉 | クリーム |
| J 1470-35 | 1,400 | 700 | 350 | 片扉 | ベージュ |
| J 1470-35K | 1,400 | 700 | 350 | 片扉 | クリーム |
| J 1670-35 | 1,600 | 700 | 350 | 片扉 | ベージュ |
| J 1670-35K | 1,600 | 700 | 350 | 片扉 | クリーム |
| J 1970-35 | 1,900 | 700 | 350 | 片扉 | ベージュ |
| J 1970-35K | 1,900 | 700 | 350 | 片扉 | クリーム |
| J 1280-35 | 1,200 | 800 | 350 | 片扉 | ベージュ |
| J 1280-35K | 1,200 | 800 | 350 | 片扉 | クリーム |
| J 1480-35 | 1,400 | 800 | 350 | 片扉 | ベージュ |
| J 1480-35K | 1,400 | 800 | 350 | 片扉 | クリーム |
| J 1680-35 | 1,600 | 800 | 350 | 片扉 | ベージュ |
| J 1680-35K | 1,600 | 800 | 350 | 片扉 | クリーム |
| J 1980-35 | 1,900 | 800 | 350 | 片扉 | ベージュ |
| J 1980-35K | 1,900 | 800 | 350 | 片扉 | クリーム |
| J 2180-35 | 2,100 | 800 | 350 | 片扉 | ベージュ |
| J 2180-35K | 2,100 | 800 | 350 | 片扉 | クリーム |
| J 2380-35 | 2,300 | 800 | 350 | 片扉 | ベージュ |
| J 2380-35K | 2,300 | 800 | 350 | 片扉 | クリーム |
| J 1490-35 | 1,400 | 900 | 350 | 片扉 | ベージュ |
| J 1490-35K | 1,400 | 900 | 350 | 片扉 | クリーム |
| J 1690-35 | 1,600 | 900 | 350 | 片扉 | ベージュ |
| J 1690-35K | 1,600 | 900 | 350 | 片扉 | クリーム |
| J 1990-35 | 1,900 | 900 | 350 | 片扉 | ベージュ |
| J 1990-35K | 1,900 | 900 | 350 | 片扉 | クリーム |
| J 2190-35 | 2,100 | 900 | 350 | 片扉 | ベージュ |
| J 2190-35K | 2,100 | 900 | 350 | 片扉 | クリーム |
| J 2390-35 | 2,300 | 900 | 350 | 片扉 | ベージュ |
| J 2390-35K | 2,300 | 900 | 350 | 片扉 | クリーム |
| J 1610-35 | 1,600 | 1,000 | 350 | 両扉 | ベージュ |
| J 1610-35K | 1,600 | 1,000 | 350 | 両扉 | クリーム |
| J 1910-35 | 1,900 | 1,000 | 350 | 両扉 | ベージュ |
| J 1910-35K | 1,900 | 1,000 | 350 | 両扉 | クリーム |
| J 2110-35 | 2,100 | 1,000 | 350 | 両扉 | ベージュ |
| J 2110-35K | 2,100 | 1,000 | 350 | 両扉 | クリーム |
| J 2310-35 | 2,300 | 1,000 | 350 | 両扉 | ベージュ |
| J 2310-35K | 2,300 | 1,000 | 350 | 両扉 | クリーム |
| J 1612-35 | 1,600 | 1,200 | 350 | 両扉 | ベージュ |
| J 1612-35K | 1,600 | 1,200 | 350 | 両扉 | クリーム |
| J 1912-35 | 1,900 | 1,200 | 350 | 両扉 | ベージュ |
| J 1912-35K | 1,900 | 1,200 | 350 | 両扉 | クリーム |
| J 2112-35 | 2,100 | 1,200 | 350 | 両扉 | ベージュ |
| J 2112-35K | 2,100 | 1,200 | 350 | 両扉 | クリーム |
| J 2312-35 | 2,300 | 1,200 | 350 | 両扉 | ベージュ |
| J 2312-35K | 2,300 | 1,200 | 350 | 両扉 | クリーム |
| J 1614-35 | 1,600 | 1,400 | 350 | 両扉 | ベージュ |
| J 1614-35K | 1,600 | 1,400 | 350 | 両扉 | クリーム |
| J 1914-35 | 1,900 | 1,400 | 350 | 両扉 | ベージュ |
| J 1914-35K | 1,900 | 1,400 | 350 | 両扉 | クリーム |
| J 2114-35 | 2,100 | 1,400 | 350 | 両扉 | ベージュ |
| J 2114-35K | 2,100 | 1,400 | 350 | 両扉 | クリーム |
| J 1616-35 | 1,600 | 1,600 | 350 | 両扉 | ベージュ |
| J 1616-35K | 1,600 | 1,600 | 350 | 両扉 | クリーム |
| J 1916-35 | 1,900 | 1,600 | 350 | 両扉 | ベージュ |
| J 1916-35K | 1,900 | 1,600 | 350 | 両扉 | クリーム |
| J 1470-50 | 1,400 | 700 | 500 | 片扉 | ベージュ |
| J 1470-50K | 1,400 | 700 | 500 | 片扉 | クリーム |
| J 1670-50 | 1,600 | 700 | 500 | 片扉 | ベージュ |
| J 1670-50K | 1,600 | 700 | 500 | 片扉 | クリーム |
| J 1970-50 | 1,900 | 700 | 500 | 片扉 | ベージュ |
| J 1970-50K | 1,900 | 700 | 500 | 片扉 | クリーム |
| J 1280-50 | 1,200 | 800 | 500 | 片扉 | ベージュ |
| J 1280-50K | 1,200 | 800 | 500 | 片扉 | クリーム |
| J 1480-50 | 1,400 | 800 | 500 | 片扉 | ベージュ |
| J 1480-50K | 1,400 | 800 | 500 | 片扉 | クリーム |
| J 1680-50 | 1,600 | 800 | 500 | 片扉 | ベージュ |
| J 1680-50K | 1,600 | 800 | 500 | 片扉 | クリーム |
| J 1980-50 | 1,900 | 800 | 500 | 片扉 | ベージュ |
| J 1980-50K | 1,900 | 800 | 500 | 片扉 | クリーム |
| J 2180-50 | 2,100 | 800 | 500 | 片扉 | ベージュ |
| J 2180-50K | 2,100 | 800 | 500 | 片扉 | クリーム |
| J 2380-50 | 2,300 | 800 | 500 | 片扉 | ベージュ |
| J 2380-50K | 2,300 | 800 | 500 | 片扉 | クリーム |
| J 1490-50 | 1,400 | 900 | 500 | 片扉 | ベージュ |
| J 1490-50K | 1,400 | 900 | 500 | 片扉 | クリーム |
| J 1690-50 | 1,600 | 900 | 500 | 片扉 | ベージュ |
| J 1690-50K | 1,600 | 900 | 500 | 片扉 | クリーム |
| J 1990-50 | 1,900 | 900 | 500 | 片扉 | ベージュ |
| J 1990-50K | 1,900 | 900 | 500 | 片扉 | クリーム |
| J 2190-50 | 2,100 | 900 | 500 | 片扉 | ベージュ |
| J 2190-50K | 2,100 | 900 | 500 | 片扉 | クリーム |
| J 2390-50 | 2,300 | 900 | 500 | 片扉 | ベージュ |
| J 2390-50K | 2,300 | 900 | 500 | 片扉 | クリーム |
| J 1610-50 | 1,600 | 1,000 | 500 | 両扉 | ベージュ |
| J 1610-50K | 1,600 | 1,000 | 500 | 両扉 | クリーム |
| J 1910-50 | 1,900 | 1,000 | 500 | 両扉 | ベージュ |
| J 1910-50K | 1,900 | 1,000 | 500 | 両扉 | クリーム |
| J 2110-50 | 2,100 | 1,000 | 500 | 両扉 | ベージュ |
| J 2110-50K | 2,100 | 1,000 | 500 | 両扉 | クリーム |
| J 2310-50 | 2,300 | 1,000 | 500 | 両扉 | ベージュ |
| J 2310-50K | 2,300 | 1,000 | 500 | 両扉 | クリーム |
| J 1612-50 | 1,600 | 1,200 | 500 | 両扉 | ベージュ |
| J 1612-50K | 1,600 | 1,200 | 500 | 両扉 | クリーム |
| J 2112-50 | 2,100 | 1,200 | 500 | 両扉 | ベージュ |
| J 2112-50K | 2,100 | 1,200 | 500 | 両扉 | クリーム |
| J 2312-50 | 2,300 | 1,200 | 500 | 両扉 | ベージュ |
| J 2312-50K | 2,300 | 1,200 | 500 | 両扉 | クリーム |
| J 1614-50 | 1,600 | 1,400 | 500 | 両扉 | ベージュ |
| J 1614-50K | 1,600 | 1,400 | 500 | 両扉 | クリーム |
| J 1914-50 | 1,900 | 1,400 | 500 | 両扉 | ベージュ |
| J 1914-50K | 1,900 | 1,400 | 500 | 両扉 | クリーム |
| J 2114-50 | 2,100 | 1,400 | 500 | 両扉 | ベージュ |
| J 2114-50K | 2,100 | 1,400 | 500 | 両扉 | クリーム |
| J 1616-50 | 1,600 | 1,600 | 500 | 両扉 | ベージュ |
| J 1616-50K | 1,600 | 1,600 | 500 | 両扉 | クリーム |
| J 1916-50 | 1,900 | 1,600 | 500 | 両扉 | ベージュ |
| J 1916-50K | 1,900 | 1,600 | 500 | 両扉 | クリーム |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
66,846円 ( 73,531円 ) | 9日目 |
79,631円 ( 87,594円 ) | 9日目 |
69,899円 ( 76,889円 ) | 3日目 |
82,356円 ( 90,592円 ) | 9日目 |
78,176円 ( 85,994円 ) | 9日目 |
92,653円 ( 101,918円 ) | 9日目 |
140,781円 ( 154,859円 ) | 9日目 |
140,781円 ( 154,859円 ) | 9日目 |
79,899円 ( 87,889円 ) | 3日目 |
94,426円 ( 103,869円 ) | 9日目 |
118,630円 ( 130,493円 ) | 9日目 |
118,630円 ( 130,493円 ) | 9日目 |
88,476円 ( 97,324円 ) | 3日目 |
104,431円 ( 114,874円 ) | 9日目 |
150,596円 ( 165,656円 ) | 9日目 |
150,596円 ( 165,656円 ) | 9日目 |
118,809円 ( 130,690円 ) | 3日目 |
140,781円 ( 154,859円 ) | 9日目 |
176,566円 ( 194,223円 ) | 9日目 |
176,566円 ( 194,223円 ) | 9日目 |
139,319円 ( 153,251円 ) | 3日目 |
139,319円 ( 153,251円 ) | 3日目 |
139,319円 ( 153,251円 ) | 3日目 |
139,319円 ( 153,251円 ) | 3日目 |
199,182円 ( 219,100円 ) | 9日目 |
199,182円 ( 219,100円 ) | 9日目 |
159,429円 ( 175,372円 ) | 3日目 |
168,539円 ( 185,393円 ) | 9日目 |
168,539円 ( 185,393円 ) | 9日目 |
184,441円 ( 202,885円 ) | 10日目 |
198,449円 ( 218,294円 ) | 3日目 |
235,351円 ( 258,886円 ) | 9日目 |
294,588円 ( 324,047円 ) | 9日目 |
294,588円 ( 324,047円 ) | 9日目 |
78,176円 ( 85,994円 ) | 3日目 |
78,176円 ( 85,994円 ) | 3日目 |
99,806円 ( 109,787円 ) | 9日目 |
99,806円 ( 109,787円 ) | 3日目 |
150,870円 ( 165,957円 ) | 9日目 |
150,870円 ( 165,957円 ) | 9日目 |
88,476円 ( 97,324円 ) | 3日目 |
88,476円 ( 97,324円 ) | 3日目 |
118,809円 ( 130,690円 ) | 9日目 |
118,809円 ( 130,690円 ) | 9日目 |
176,566円 ( 194,223円 ) | 9日目 |
176,566円 ( 194,223円 ) | 9日目 |
139,319円 ( 153,251円 ) | 3日目 |
165,181円 ( 181,699円 ) | 9日目 |
188,555円 ( 207,411円 ) | 9日目 |
188,555円 ( 207,411円 ) | 9日目 |
159,429円 ( 175,372円 ) | 3日目 |
159,429円 ( 175,372円 ) | 3日目 |
179,139円 ( 197,053円 ) | 3日目 |
179,139円 ( 197,053円 ) | 3日目 |
235,757円 ( 259,333円 ) | 9日目 |
235,757円 ( 259,333円 ) | 9日目 |
198,449円 ( 218,294円 ) | 9日目 |
198,449円 ( 218,294円 ) | 9日目 |
229,949円 ( 252,944円 ) | 3日目 |
229,949円 ( 252,944円 ) | 3日目 |
詳細情報
基本情報
大型の分電盤・制御盤に適したキャビネット
【特長】
・基台（チャンネルベース）にアンカーボルト穴を設置
・吊りボルトは取りはずし可能
・基台（チャンネルベース）は取りはずし可能
・ボデーに下面開口プレートを装着（取りはずし可能）
・ボデー側面に電線支持金具付（取りはずし可能）
・ドアの裏面に配線用ダクトレール取付け用のナット付
・図面ホルダ付
・ドアの表面に出っ張りの少ない平面ハンドル仕様
・自立形、鉄製基板
【用途】
・鉄板製、屋内用
カタログ
商品担当おすすめ
自立盤用キャビネット Jシリーズのレビュー
この商品のレビューはありません
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
スチール・ステンレスボックスカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
【穴加工対応】スチール製端子台ボックス フタ式端子台付タイプ
4.2通常価格(税別)：5,862円～
通常出荷日:当日出荷可能在庫品1日目
日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
4.8通常価格(税別)：5,530円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
【穴加工対応】スチール製端子台ボックス フタ式DINレール付タイプ
3.7通常価格(税別)：5,198円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
【穴加工無料】鉄製 フリーサイズ 制御ボックス ハンドル FSA・FSAVシリーズ
4.8通常出荷日:3日目～
ミスミ
【穴加工無料】鉄製 フリーサイズ 制御ボックス 2点ネジ止め RTEシリーズ
4.7通常出荷日:3日目
ミスミ
【穴加工無料】鉄製 フリーサイズ 制御ボックス 4点ネジ止め RSDXシリーズ
3.4通常出荷日:3日目
ミスミ
【穴加工無料】鉄製 フリーサイズ 制御ボックス 水切りなし パチン錠 RSCシリーズ
4.2通常出荷日:3日目
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
4.2通常価格(税別)：7,460円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
【穴加工無料】鉄製 フリーサイズ 中継ボックス ネジ止め 小型 TFBOXシリーズ
4通常出荷日:5日目
