河村電器産業

カブセ形屋内用スイッチボックス SIシリーズ

Name: カブセ形屋内用スイッチボックス SIシリーズ
Brand: 河村電器産業
SKU: 222000265919
Rating: 3 (1 reviews)

カタログ

通常単価(税別): 2,088円～35,290円

税込単価: 2,297円～38,819円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

屋内用のスイッチボックス【特長】・ドアの着脱が容易な樹脂製ピン止め使用・接地端子は真ちゅうネジを使用・...

詳細を確認

33.0

よく一緒に見られています

河村電器産業

カブセ形屋外用スイッチホ゛ックス SOシリーズ

通常価格(税別)： 2,873円 (税込価格：3,160円)

通常出荷日：3 日目～

よく一緒に見られています

河村電器産業

コントロールキャビネット CCG

通常価格(税別)： 4,965円 (税込価格：5,462円)

通常出荷日：2 日目～

未確定：候補が50型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

屋内用スイッチボックス（SI）の特長

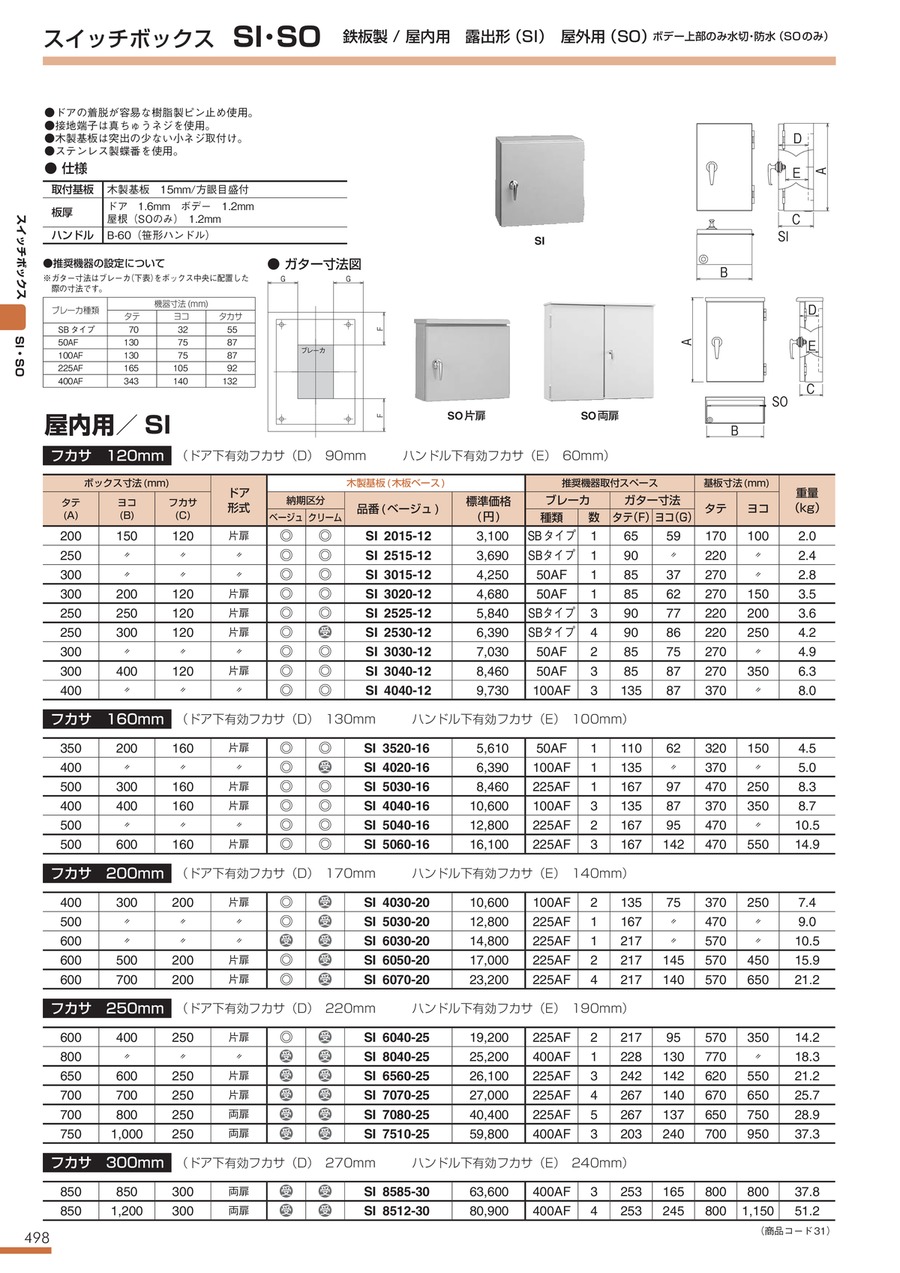

外形図

ボックス寸法(mm)			ドア形式	木製基板(木板ベース)	推奨機器取付スペース				基板寸法(mm)		重量 (kg)
タテ (A)	ヨコ (B)	フカサ (C)		品番(ベージュ)	ブレーカ		ガター寸法		タテ	ヨコ
タテ (A)	ヨコ (B)	フカサ (C)		品番(ベージュ)	種類	数	タテ(F)	ヨコ(G)	タテ	ヨコ
200	150	120	片扉	SI 2015-12	SBタイプ	1	65	59	170	100	2.0
250	〃	〃	〃	SI 2515-12	SBタイプ	1	90	〃	220	〃	2.4
300	〃	〃	〃	SI 3015-12	50AF	1	85	37	270	〃	2.8
300	200	120	片扉	SI 3020-12	50AF	1	85	62	270	150	3.5
250	250	120	片扉	SI 2525-12	SBタイプ	3	90	77	220	200	3.6
250	300	120	片扉	SI 2530-12	SBタイプ	4	90	86	220	250	4.2
300	〃	〃	〃	SI 3030-12	50AF	2	85	75	270	〃	4.9
300	400	120	片扉	SI 3040-12	50AF	3	85	87	270	350	6.3
400	〃	〃	〃	SI 4040-12	100AF	3	135	87	370	〃	8.0
350	200	160	片扉	SI 3520-16	50AF	1	110	62	320	150	4.5
400	〃	〃	〃	SI 4020-16	100AF	1	135	〃	370	〃	5.0
500	300	160	片扉	SI 5030-16	225AF	1	167	97	470	250	8.3
400	400	160	片扉	SI 4040-16	100AF	3	135	87	370	350	8.7
500	〃	〃	〃	SI 5040-16	225AF	2	167	95	470	〃	10.5
500	600	160	片扉	SI 5060-16	225AF	3	167	142	470	550	14.9
400	300	200	片扉	SI 4030-20	100AF	2	135	75	370	250	7.4
500	〃	〃	〃	SI 5030-20	225AF	1	167	〃	470	〃	9.0
600	〃	〃	〃	SI 6030-20	225AF	1	217	〃	570	〃	10.5
600	500	200	片扉	SI 6050-20	225AF	2	217	145	570	450	15.9
600	700	200	片扉	SI 6070-20	225AF	4	217	140	570	650	21.2
600	400	250	片扉	SI 6040-25	225AF	2	217	95	570	350	14.2
800	〃	〃	〃	SI 8040-25	400AF	1	228	130	770	〃	18.3
650	600	250	片扉	SI 6560-25	225AF	3	242	142	620	550	21.2
700	700	250	片扉	SI 7070-25	225AF	4	267	140	670	650	25.7
700	800	250	両扉	SI 7080-25	225AF	5	267	137	650	750	28.9

推奨機器の設定について

ガター寸法図

ブレーカ種類	機器寸法(mm)
ブレーカ種類	タテ	ヨコ	タカサ
SBタイプ	70	32	55
50AF	130	75	87
100AF	130	75	87
225AF	165	105	92
400AF	343	140	132

ガター寸法はブレーカ（上表）をボックス中央に配置した際の寸法。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

最小発注数量

150	200	120	ベージュ（5Y7/1）	1個
150	200	120	クリーム（2.5Y9/1）	1個
150	250	120	ベージュ（5Y7/1）	1個
150	250	120	クリーム（2.5Y9/1）	1個
250	250	120	ベージュ（5Y7/1）	1個
250	250	120	クリーム（2.5Y9/1）	1個
300	250	120	ベージュ（5Y7/1）	1個
300	250	120	クリーム（2.5Y9/1）	1個
150	300	120	ベージュ（5Y7/1）	1個
150	300	120	クリーム（2.5Y9/1）	1個
200	300	120	ベージュ（5Y7/1）	1個
200	300	120	クリーム（2.5Y9/1）	1個
300	300	120	ベージュ（5Y7/1）	1個
300	300	120	クリーム（2.5Y9/1）	1個
400	300	120	ベージュ（5Y7/1）	1個
400	300	120	クリーム（2.5Y9/1）	1個
200	350	160	ベージュ（5Y7/1）	1個
200	350	160	クリーム（2.5Y9/1）	1個
200	400	160	ベージュ（5Y7/1）	1個
200	400	160	クリーム（2.5Y9/1）	1個
300	400	200	ベージュ（5Y7/1）	1個
300	400	200	クリーム（2.5Y9/1）	1個
400	400	120	ベージュ（5Y7/1）	1個
400	400	120	クリーム（2.5Y9/1）	1個
400	400	160	ベージュ（5Y7/1）	1個
400	400	160	クリーム（2.5Y9/1）	1個
300	500	160	ベージュ（5Y7/1）	1個
300	500	160	クリーム（2.5Y9/1）	1個
300	500	200	ベージュ（5Y7/1）	1個
300	500	200	クリーム（2.5Y9/1）	1個
400	500	160	ベージュ（5Y7/1）	1個
400	500	160	クリーム（2.5Y9/1）	1個
600	500	160	ベージュ（5Y7/1）	1個
600	500	160	クリーム（2.5Y9/1）	1個
300	600	200	ベージュ（5Y7/1）	1個
300	600	200	クリーム（2.5Y9/1）	1個
400	600	250	ベージュ（5Y7/1）	1個
400	600	250	クリーム（2.5Y9/1）	1個
500	600	200	ベージュ（5Y7/1）	1個
500	600	200	クリーム（2.5Y9/1）	1個
700	600	200	ベージュ（5Y7/1）	1個
700	600	200	クリーム（2.5Y9/1）	1個
600	650	250	ベージュ（5Y7/1）	1個
600	650	250	クリーム（2.5Y9/1）	1個
700	700	250	ベージュ（5Y7/1）	1個
700	700	250	クリーム（2.5Y9/1）	1個
800	700	250	ベージュ（5Y7/1）	1個
800	700	250	クリーム（2.5Y9/1）	1個
400	800	250	ベージュ（5Y7/1）	1個
400	800	250	クリーム（2.5Y9/1）	1個

通常単価(税別) (税込単価)	通常出荷日

2,770円 ( 3,047円 )	在庫品1日目当日出荷可能
2,088円 ( 2,297円 )	3日目
2,770円 ( 3,047円 )	3日目
2,770円 ( 3,047円 )	3日目
4,109円 ( 4,520円 )	3日目
4,109円 ( 4,520円 )	3日目
4,740円 ( 5,214円 )	3日目
5,621円 ( 6,183円 )	9日目
3,079円 ( 3,387円 )	3日目
3,079円 ( 3,387円 )	3日目
3,486円 ( 3,835円 )	3日目
3,486円 ( 3,835円 )	3日目
5,139円 ( 5,653円 )	3日目
5,139円 ( 5,653円 )	3日目
5,989円 ( 6,588円 )	3日目
5,989円 ( 6,588円 )	3日目
4,109円 ( 4,520円 )	3日目
4,109円 ( 4,520円 )	3日目
4,740円 ( 5,214円 )	3日目
5,621円 ( 6,183円 )	9日目
6,989円 ( 7,688円 )	3日目
8,241円 ( 9,065円 )	9日目
6,993円 ( 7,692円 )	3日目
6,993円 ( 7,692円 )	3日目
6,989円 ( 7,688円 )	3日目
6,989円 ( 7,688円 )	3日目
5,989円 ( 6,588円 )	3日目
5,989円 ( 6,588円 )	3日目
8,950円 ( 9,845円 )	3日目
10,627円 ( 11,690円 )	9日目
8,950円 ( 9,845円 )	3日目
8,950円 ( 9,845円 )	3日目
11,880円 ( 13,068円 )	3日目
11,880円 ( 13,068円 )	3日目
11,811円 ( 12,992円 )	9日目
11,811円 ( 12,992円 )	9日目
14,872円 ( 16,359円 )	3日目
17,583円 ( 19,341円 )	9日目
13,931円 ( 15,324円 )	3日目
16,470円 ( 18,117円 )	9日目
18,973円 ( 20,870円 )	3日目
22,407円 ( 24,648円 )	9日目
23,558円 ( 25,914円 )	9日目
23,558円 ( 25,914円 )	9日目
23,509円 ( 25,860円 )	9日目
23,509円 ( 25,860円 )	9日目
35,290円 ( 38,819円 )	9日目
35,290円 ( 38,819円 )	9日目
23,466円 ( 25,813円 )	9日目
23,466円 ( 25,813円 )	9日目

詳細情報

基本情報

基本情報

屋内用のスイッチボックス
【特長】
・ドアの着脱が容易な樹脂製ピン止め使用
・接地端子は真ちゅうネジを使用
・木製基板は突出の少ない小ネジ取付け
・ステンレス製蝶番を使用
・取り付け基板：木製基板15mm／方眼目盛付
・板厚：ドア1.6mm、ボデー1.2mm
・ハンドル：B-60（笹形ハンドル）

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

カブセ形屋内用スイッチボックス SIシリーズのレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

金型温調ヒーター中継BOXとして

満足度：3.02020/03/03

デフォルトで木製基盤が内蔵されており、端子台の設置が容易です。フタ開のレバー操作が外向きなので、フタ部にコネクターを設...もっと読む
