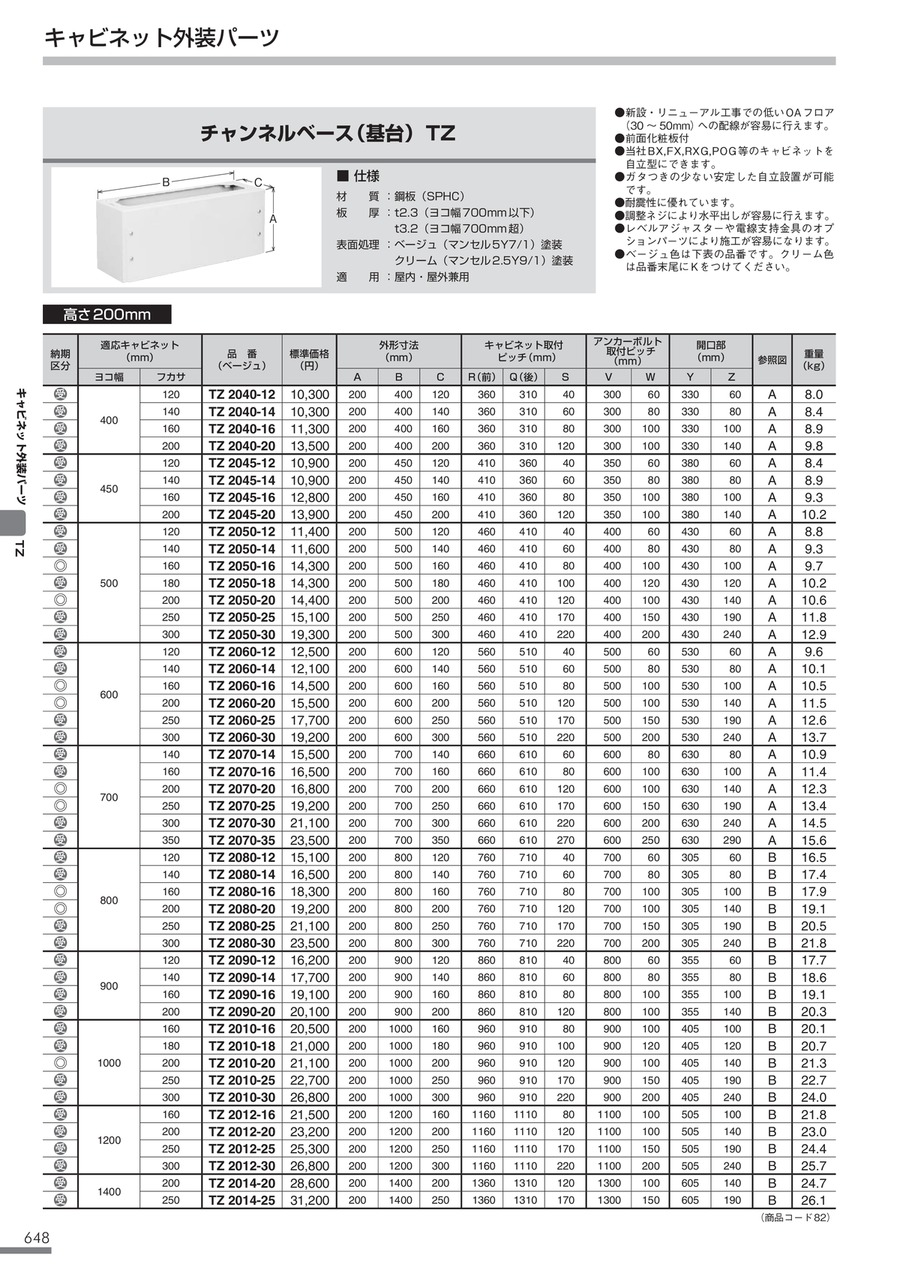

適応キャビネット (mm)		品番 (ベージュ)	外形寸法 (mm)			キャビネット取付ピッチ(mm)			アンカーボルト取付ピッチ (mm)		開口部 (mm)		重量 (kg)
ヨコ幅	フカサ	品番 (ベージュ)	A	B	C	R(前)	Q(後)	S	V	W	Y	Z	重量 (kg)
400	120	TZ 2040-12	200	400	120	360	310	40	300	60	330	60	8.0
	140	TZ 2040-14	200	400	140	360	310	60	300	80	330	80	8.4
	160	TZ 2040-16	200	400	160	360	310	80	300	100	330	100	8.9
	200	TZ 2040-20	200	400	200	360	310	120	300	100	330	140	9.8
450	120	TZ 2045-12	200	450	120	410	360	40	350	60	380	60	8.4
	140	TZ 2045-14	200	450	140	410	360	60	350	80	380	80	8.9
	160	TZ 2045-16	200	450	160	410	360	80	350	100	380	100	9.3
	200	TZ 2045-20	200	450	200	410	360	120	350	100	380	140	10.2
500	120	TZ 2050-12	200	500	120	460	410	40	400	60	430	60	8.8
	140	TZ 2050-14	200	500	140	460	410	60	400	80	430	80	9.3
	160	TZ 2050-16	200	500	160	460	410	80	400	100	430	100	9.7
	180	TZ 2050-18	200	500	180	460	410	100	400	120	430	120	10.2
	200	TZ 2050-20	200	500	200	460	410	120	400	100	430	140	10.6
	250	TZ 2050-25	200	500	250	460	410	170	400	150	430	190	11.8
	300	TZ 2050-30	200	500	300	460	410	220	400	200	430	240	12.9
600	120	TZ 2060-12	200	600	120	560	510	40	500	60	530	60	9.6
	140	TZ 2060-14	200	600	140	560	510	60	500	80	530	80	10.1
	160	TZ 2060-16	200	600	160	560	510	80	500	100	530	100	10.5
	200	TZ 2060-20	200	600	200	560	510	120	500	100	530	140	11.5
	250	TZ 2060-25	200	600	250	560	510	170	500	150	530	190	12.6
	300	TZ 2060-30	200	600	300	560	510	220	500	200	530	240	13.7
700	140	TZ 2070-14	200	700	140	660	610	60	600	80	630	80	10.9
	160	TZ 2070-16	200	700	160	660	610	80	600	100	630	100	11.4
	200	TZ 2070-20	200	700	200	660	610	120	600	100	630	140	12.3
	250	TZ 2070-25	200	700	250	660	610	170	600	150	630	190	13.4
	300	TZ 2070-30	200	700	300	660	610	220	600	200	630	240	14.5
	350	TZ 2070-35	200	700	350	660	610	270	600	250	630	290	15.6
800	120	TZ 2080-12	200	800	120	760	710	40	700	60	305	60	16.5
	140	TZ 2080-14	200	800	140	760	710	60	700	80	305	80	17.4
	160	TZ 2080-16	200	800	160	760	710	80	700	100	305	100	17.9
	200	TZ 2080-20	200	800	200	760	710	120	700	100	305	140	19.1
	250	TZ 2080-25	200	800	250	760	710	170	700	150	305	190	20.5
	300	TZ 2080-30	200	800	300	760	710	220	700	200	305	240	21.8
900	120	TZ 2090-12	200	900	120	860	810	40	800	60	355	60	17.7
	140	TZ 2090-14	200	900	140	860	810	60	800	80	355	80	18.6
	160	TZ 2090-16	200	900	160	860	810	80	800	100	355	100	19.1
	200	TZ 2090-20	200	900	200	860	810	120	800	100	355	140	20.3
1000	160	TZ 2010-16	200	1000	160	960	910	80	900	100	405	100	20.1
	180	TZ 2010-18	200	1000	180	960	910	100	900	120	405	120	20.7
	200	TZ 2010-20	200	1000	200	960	910	120	900	100	405	140	21.3
	250	TZ 2010-25	200	1000	250	960	910	170	900	150	405	190	22.7
	300	TZ 2010-30	200	1000	300	960	910	220	900	200	405	240	24.0
1200	160	TZ 2012-16	200	1200	160	1160	1110	80	1100	100	505	100	21.8
	200	TZ 2012-20	200	1200	200	1160	1110	120	1100	100	505	140	23.0
	250	TZ 2012-25	200	1200	250	1160	1110	170	1100	150	505	190	24.4
	300	TZ 2012-30	200	1200	300	1160	1110	220	1100	200	505	240	25.7
1400	200	TZ 2014-20	200	1400	200	1360	1310	120	1300	100	605	140	24.7
1400	250	TZ 2014-25	200	1400	250	1360	1310	170	1300	150	605	190	26.1

型番リスト

表示件数

型番

寸法横 W

(mm)

寸法縦 H

(mm)

寸法奥行 D

(mm)

色

最小発注数量

400	200	120	ベージュ	1個
400	200	120	クリーム	1個
400	200	140	ベージュ	1個
400	200	140	クリーム	1個
400	200	160	ベージュ	1個
400	200	160	クリーム	1個
400	200	200	ベージュ	1個
400	200	200	クリーム	1個
450	200	120	ベージュ	1個
450	200	120	クリーム	1個
450	200	140	ベージュ	1個
450	200	140	クリーム	1個
450	200	160	ベージュ	1個
450	200	160	クリーム	1個
450	200	200	ベージュ	1個
450	200	200	クリーム	1個
500	200	120	ベージュ	1個
500	200	120	クリーム	1個
500	200	140	ベージュ	1個
500	200	140	クリーム	1個
500	200	160	ベージュ	1個
500	200	160	クリーム	1個
500	200	180	ベージュ	1個
500	200	180	クリーム	1個
500	200	200	ベージュ	1個
500	200	200	クリーム	1個
500	200	250	ベージュ	1個
500	200	250	クリーム	1個
500	200	300	ベージュ	1個
500	200	300	クリーム	1個
600	200	120	ベージュ	1個
600	200	120	クリーム	1個
600	200	140	ベージュ	1個
600	200	140	クリーム	1個
600	200	160	ベージュ	1個
600	200	160	クリーム	1個
600	200	200	ベージュ	1個
600	200	200	クリーム	1個
600	200	250	ベージュ	1個
600	200	250	クリーム	1個
600	200	300	ベージュ	1個
600	200	300	クリーム	1個
700	200	140	ベージュ	1個
700	200	140	クリーム	1個
700	200	160	ベージュ	1個
700	200	160	クリーム	1個
700	200	200	ベージュ	1個
700	200	200	クリーム	1個
700	200	250	ベージュ	1個
700	200	250	クリーム	1個
700	200	300	ベージュ	1個
700	200	300	クリーム	1個
700	200	350	ベージュ	1個
700	200	350	クリーム	1個
800	200	120	ベージュ	1個
800	200	120	クリーム	1個
800	200	140	ベージュ	1個
800	200	140	クリーム	1個
800	200	160	ベージュ	1個
800	200	160	クリーム	1個

通常単価(税別) (税込単価)	通常出荷日

10,354円 ( 11,389円 )	9日目
10,392円 ( 11,431円 )	9日目
10,354円 ( 11,389円 )	9日目
10,354円 ( 11,389円 )	9日目
11,029円 ( 12,132円 )	3日目
11,029円 ( 12,132円 )	9日目
11,506円 ( 12,657円 )	3日目
11,506円 ( 12,657円 )	9日目
11,023円 ( 12,125円 )	9日目
11,023円 ( 12,125円 )	9日目
11,023円 ( 12,125円 )	9日目
11,023円 ( 12,125円 )	9日目
13,443円 ( 14,787円 )	9日目
13,443円 ( 14,787円 )	9日目
13,558円 ( 14,914円 )	9日目
13,558円 ( 14,914円 )	9日目
11,455円 ( 12,601円 )	9日目
11,455円 ( 12,601円 )	9日目
11,423円 ( 12,565円 )	9日目
11,423円 ( 12,565円 )	9日目
15,999円 ( 17,599円 )	3日目
15,999円 ( 17,599円 )	3日目
15,999円 ( 17,599円 )	9日目
15,999円 ( 17,599円 )	9日目
12,563円 ( 13,819円 )	3日目
12,563円 ( 13,819円 )	3日目
17,041円 ( 18,745円 )	9日目
17,041円 ( 18,745円 )	9日目
17,138円 ( 18,852円 )	9日目
17,138円 ( 18,852円 )	9日目
10,377円 ( 11,415円 )	9日目
10,377円 ( 11,415円 )	9日目
12,495円 ( 13,745円 )	9日目
12,495円 ( 13,745円 )	9日目
12,477円 ( 13,725円 )	3日目
12,477円 ( 13,725円 )	3日目
17,081円 ( 18,789円 )	3日目
17,081円 ( 18,789円 )	3日目
19,542円 ( 21,496円 )	9日目
19,542円 ( 21,496円 )	9日目
20,485円 ( 22,534円 )	9日目
20,485円 ( 22,534円 )	9日目
17,081円 ( 18,789円 )	9日目
17,081円 ( 18,789円 )	9日目
14,775円 ( 16,253円 )	9日目
14,775円 ( 16,253円 )	9日目
18,227円 ( 20,050円 )	3日目
18,227円 ( 20,050円 )	3日目
20,485円 ( 22,534円 )	3日目
20,485円 ( 22,534円 )	3日目
22,793円 ( 25,072円 )	9日目
22,793円 ( 25,072円 )	9日目
25,089円 ( 27,598円 )	9日目
25,089円 ( 27,598円 )	9日目
17,025円 ( 18,728円 )	9日目
17,025円 ( 18,728円 )	9日目
14,775円 ( 16,253円 )	9日目
14,775円 ( 16,253円 )	9日目
16,025円 ( 17,628円 )	3日目
16,025円 ( 17,628円 )	3日目

基本情報

基本情報

前面化粧板付きのチャンネルベース、タカサ200mm
【特長】
・前面化粧板付
・BX、FX、RXG、POG等のキャビネットを自立型にできます。
・ガタつきの少ない安定した自立設置が可能です。
・耐震性に優れています。
・調整ネジにより水平出しが容易に行えます。
・レベルアジャスターや電線支持金具のオプションパーツにより施工が容易になります。
【用途】
・新設・リニューアル工事での低いOAフロア（30～50mm）への配線が容易に行えます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ゴム足 Kシリーズ（金属ワッシャー入）
サイズ・耐荷重のバリエーションが豊富です。
日東工業
EX-2Z E用自立用基台
EX-2Zタイプは､前面パネルは､取外し可能です｡

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
