ロボトップDP／ULシリーズ 600V／UL2501
- 通常単価(税別)
- 755円～336,704円
- 税込単価
- 831円～370,374円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
FAシステム機器間の接続などの、電源用・低速移動屈曲用途に適しているDP／ULシリーズの定格600Vケ...
詳細を確認- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ工業自動化ケーブル VCT531XXシリーズ（耐油/耐熱/耐震）から仕様差異をご確認ください。 - 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はMRC6 UL2501 可動電源用ケーブル 600V UL・CSA規格、電子機器ロボット用ケーブル 600V EXT-TypeII／2501 LFになります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
未確定：候補が2,671型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
商品特長詳細
- UL、c-UL105℃、電気用品75℃耐熱に適合。
- ULVW-1、c-ULFT1の難燃性に適合。
- ケーブル外皮には耐油・耐熱性を有した塩化ビニル樹脂使用。
- 導体の素線構成及び絶縁線心の配列を工夫し、電気用品安全法に基づく耐震性を備えている。
規格表
仕上外径
単位：mm
| 変格電圧 | 線心数 サイズ・構成 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 600V (2501) | AWG18(0.75mm2) (79/0.12) | 9.4 (9.7) | 9.9 (10.3) | 10.8 (11.2) | 11.4 (11.9) | 12.5 (13.0) | 14.5 (15.0) | 16.5 (17.1) | 16.3 (16.9) | 18.1 (18.7) | 20.1 (20.7) | 23.3 (24.0) |
| AWG16(1.25mm2) (124/0.12) | 10.0 (10.4) | 10.8 (11.2) | 11.6 (12.1) | 12.5 (13.0) | 13.5 (14.0) | 15.8 (16.4) | 18.0 (18.6) | 17.9 (18.5) | 19.8 (20.4) | 22.0 (22.7) | 26.1 (26.9) | |
| AWG14(2.0mm2) (85/0.18) | 11.0 (11.4) | 11.6 (12.0) | 12.7 (13.1) | 13.5 (14.0) | 14.8 (15.3) | 17.4 (18.0) | 19.9 (20.5) | 19.7 (20.3) | 21.8 (22.5) | 24.0 (24.7) | ※ | |
| AWG12(3.5mm2) (68/0.26) | ※ | 13.0 (13.5) | 14.3 (14.8) | 15.5 (16.0) | 16.7 (17.3) | ※ | ※ | ※ | ※ | ※ | - | |
| AWG10(5.5mm2) (104/0.254) | ※ | 15.0 (15.5) | 16.5 (17.1) | ※ | ※ | ※ | ※ | ※ | - | - | - | |
| AWG8(8.0mm2) (7/16/0.32) | ※ | 19.7 (20.3) | 21.7 (22.4) | - | - | - | - | - | - | - | - | |
| AWG6(14.0mm2) (7/26/0.32) | ※ | 24.7 (25.4) | 27.5 (28.2) | - | - | - | - | - | - | - | - | |
| AWG4(22.0mm2) (19/14/0.32) | ※ | ※ | 31.0 (31.8) | - | - | - | - | - | - | - | - |
（ ）内は最大仕上外径を示す。
※ミスミ取扱いなし
製品特性
許容電流値
単位：A（アンペア）
| 変格電圧 | 線心数 サイズ | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 600V (2501) | AWG18(0.75mm2) | 15 | 12 | 11 | 10 | 9 | 8 | 8 | 6 | 6 | 5 | 5 |
| AWG16(1.25mm2) | 20 | 17 | 16 | 14 | 12 | 10 | 10 | 9 | 9 | 8 | 6 | |
| AWG14(2.0mm2) | 27 | 23 | 21 | 19 | 16 | 14 | 14 | 12 | 11 | 10 | ※ | |
| AWG12(3.5mm2) | ※ | 33 | 30 | 27 | 24 | ※ | ※ | ※ | - | ※ | - | |
| AWG10(5.5mm2) | ※ | 44 | 39 | - | - | - | - | ※ | - | - | - | |
| AWG8(8.0mm2) | ※ | 53 | 47 | - | - | - | - | - | - | - | - | |
| AWG6(14.0mm2) | ※ | 75 | 66 | - | - | - | - | - | - | - | - | |
| AWG4(22.0mm2) | ※ | ※ | 89 | - | - | - | - | - | - | - | - |
（注意）：上記許容電流値は、周囲温度30℃の値。
実際のご使用では、周囲温度及び布設条数によって許容電流値は変化するので、デジタルカタログに記載の許容電流減少係数を乗じた値以下でご使用ください。
※ミスミ取扱いなし

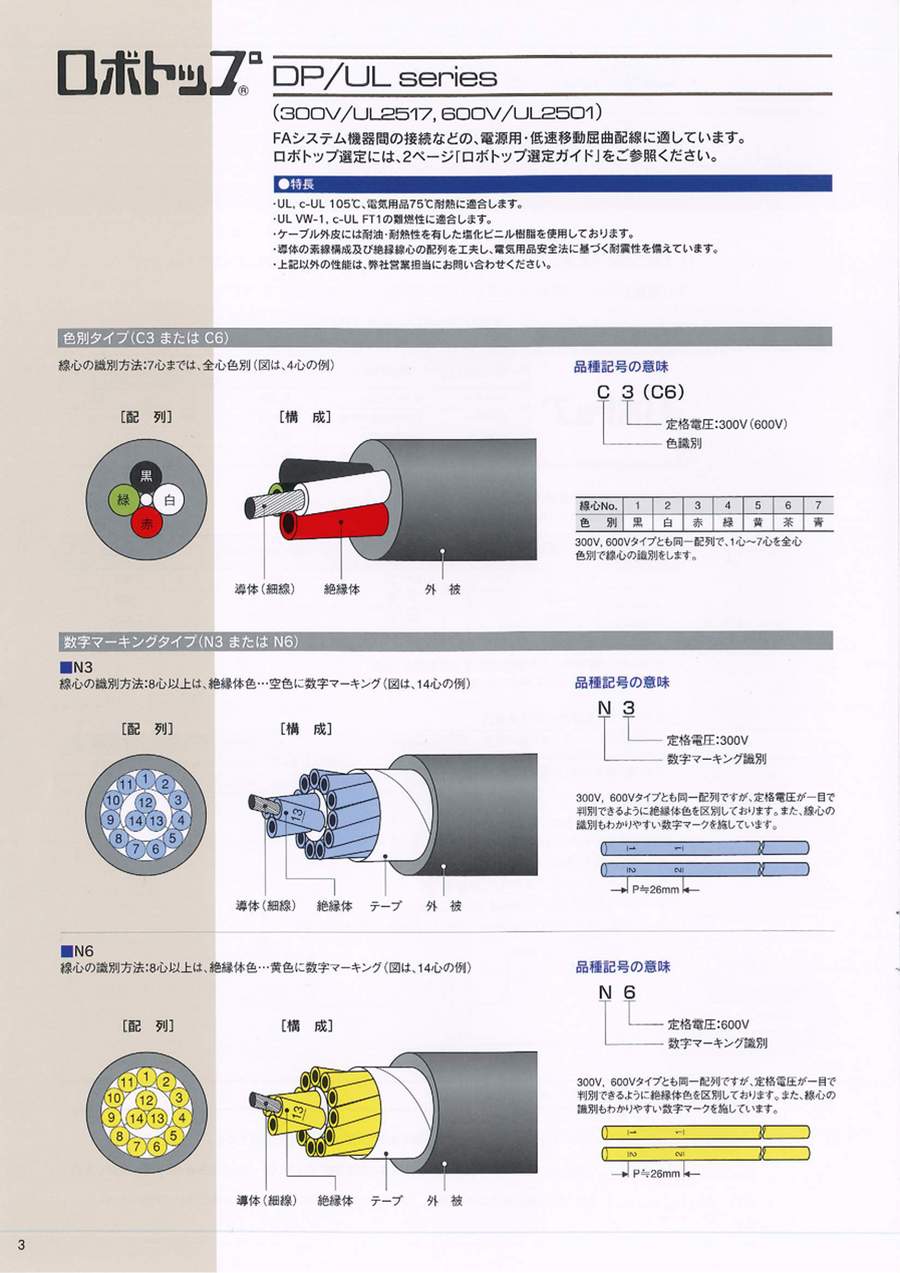

線芯識別
色別タイプ配列図
色別タイプ構成図
A：導体（細線） B：絶縁体 C：外被
色別タイプ識別表
| 線心No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|---|
| 色別 | 黒 | 白 | 赤 | 緑 | 黄 | 茶 | 青 |
1心～7心を全心色別で線心の識別をする。
色別タイプ品種記号の意味
数字マーキングタイプ配列図
数字マーキングタイプ構成図
A：導体（細線） B：絶縁体 C：テープ D：外被
数字識別マーク
線心の識別がわかりやすい数字マークを施している。
数字マーキングタイプ品種記号の意味
表面表示例
7心以下 表面表示例
8心以上 表面表示例
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
36,177円 ( 39,795円 ) | 5日目 |
43,412円 ( 47,753円 ) | 5日目 |
50,648円 ( 55,713円 ) | 5日目 |
57,883円 ( 63,671円 ) | 5日目 |
65,118円 ( 71,630円 ) | 5日目 |
72,353円 ( 79,588円 ) | 5日目 |
76,779円 ( 84,457円 ) | 5日目 |
83,759円 ( 92,135円 ) | 5日目 |
90,740円 ( 99,814円 ) | 5日目 |
97,720円 ( 107,492円 ) | 5日目 |
104,699円 ( 115,169円 ) | 5日目 |
111,679円 ( 122,847円 ) | 5日目 |
118,659円 ( 130,525円 ) | 5日目 |
125,640円 ( 138,204円 ) | 5日目 |
132,619円 ( 145,881円 ) | 5日目 |
139,599円 ( 153,559円 ) | 5日目 |
146,579円 ( 161,237円 ) | 5日目 |
153,558円 ( 168,914円 ) | 5日目 |
160,538円 ( 176,592円 ) | 5日目 |
167,519円 ( 184,271円 ) | 5日目 |
174,499円 ( 191,949円 ) | 5日目 |
181,479円 ( 199,627円 ) | 5日目 |
188,458円 ( 207,304円 ) | 5日目 |
195,438円 ( 214,982円 ) | 5日目 |
202,419円 ( 222,661円 ) | 5日目 |
202,022円 ( 222,224円 ) | 5日目 |
208,756円 ( 229,632円 ) | 5日目 |
215,491円 ( 237,040円 ) | 5日目 |
222,224円 ( 244,446円 ) | 5日目 |
228,959円 ( 251,855円 ) | 5日目 |
235,692円 ( 259,261円 ) | 5日目 |
242,427円 ( 266,670円 ) | 5日目 |
249,160円 ( 274,076円 ) | 5日目 |
255,895円 ( 281,485円 ) | 5日目 |
262,628円 ( 288,891円 ) | 5日目 |
269,363円 ( 296,299円 ) | 5日目 |
276,097円 ( 303,707円 ) | 5日目 |
282,831円 ( 311,114円 ) | 5日目 |
289,565円 ( 318,522円 ) | 5日目 |
296,299円 ( 325,929円 ) | 5日目 |
303,033円 ( 333,336円 ) | 5日目 |
309,768円 ( 340,745円 ) | 5日目 |
316,501円 ( 348,151円 ) | 5日目 |
323,236円 ( 355,560円 ) | 5日目 |
329,969円 ( 362,966円 ) | 5日目 |
336,704円 ( 370,374円 ) | 5日目 |
24,980円 ( 27,478円 ) | 5日目 |
29,976円 ( 32,974円 ) | 5日目 |
34,973円 ( 38,470円 ) | 5日目 |
39,969円 ( 43,966円 ) | 5日目 |
44,966円 ( 49,463円 ) | 5日目 |
49,962円 ( 54,958円 ) | 5日目 |
53,019円 ( 58,321円 ) | 5日目 |
57,839円 ( 63,623円 ) | 5日目 |
62,658円 ( 68,924円 ) | 5日目 |
67,480円 ( 74,228円 ) | 5日目 |
72,299円 ( 79,529円 ) | 5日目 |
77,118円 ( 84,830円 ) | 5日目 |
81,938円 ( 90,132円 ) | 5日目 |
86,759円 ( 95,435円 ) | 5日目 |
詳細情報
基本情報
FAシステム機器間の接続などの、電源用・低速移動屈曲用途に適しているDP／ULシリーズの定格600Vケーブルです。
【特長】
・UL、c-UL105℃、電気用品75℃耐熱に適合します。
・ULVW-1、c-ULFT1の難燃性に適合します。
・ケーブル外皮には耐油・耐熱性を有した塩化ビニル樹脂を使用しております。
・導体の素線構成及び絶縁線心の配列を工夫し、電気用品安全法に基づく耐震性を備えています。
ご注意
- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ工業自動化ケーブル VCT531XXシリーズ（耐油/耐熱/耐震）から仕様差異をご確認ください。 - 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はMRC6 UL2501 可動電源用ケーブル 600V UL・CSA規格、電子機器ロボット用ケーブル 600V EXT-TypeII／2501 LFになります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
