非鉛耐熱PVCワイヤ 1015TEW LF
- 通常単価(税別)
- 15,686円～97,219円
- 税込単価
- 17,255円～106,941円
通常出荷日：1日目一部当日出荷可能
【特長】・非鉛耐熱PVCワイヤ・機器内配線に適した定格600Vのリード線・難燃性UL：VW-1、CSA...
詳細を確認- 写真は緑/黄のスパイラルとなっておりますが、お取り扱いはストレートのみとなります。
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は耐熱ビニル電線 UL1015/TEWシリーズ（ボビン巻/リール含む）、UL規格鉛フリー耐熱塩化ビニル絶縁電線 UL 1015、耐熱機器配線用脱鉛ビニル絶縁電線 UL1015になります。
現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
未確定：候補が55型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

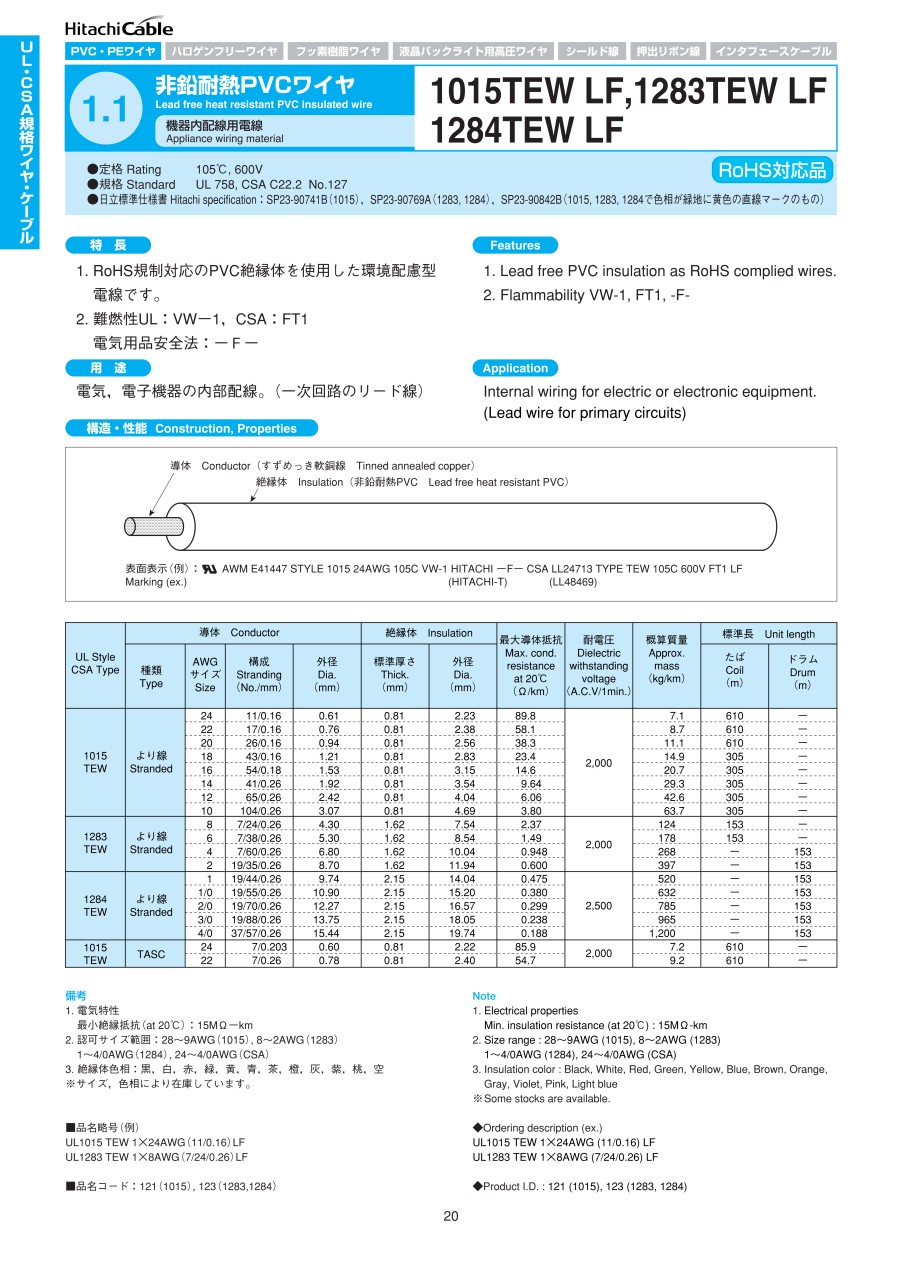

非鉛耐熱PVCワイヤ 1015TEW LFの構造
非鉛耐熱PVCワイヤ 1015TEW LF 構造図
非鉛耐熱PVCワイヤ 1015TEW LFの仕様・寸法
| UL Style CSA Type | 導体 Conductor | 絶縁体 Insulation | 最大導体抵抗 Max. cond. Resistance at 20℃ （Ω/km） | 許容電流 allowable current A（40℃） | 耐電圧 Dielectric withstanding voltage （A.C.V/1min.） | 概算質量 Approx. mass （kg/km） | 標準長 Unit length | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 種類 Type | AWG サイズ Size | 構成 Stranding （No./mm） | 外径 Dia. （mm） | 色 Color | 標準厚さ Thick. （mm） | 外径 Dia. （mm） | たば Coil （m） | ドラム Drum （m） | |||||
| 1015 TEW | より線 Stranded | 24 | 11/0.16 | 0.61 | クロ（黒）・ハイ（灰） シロ（白）・チャ（茶） アカ（赤）・ダイダイ（橙） キ（黄）・ミドリ（緑） アオ（青）・ムラサキ（紫） ミドリ/キ（緑/黄・ストレート） | 0.81 | 2.23 | 89.8 | 7.8 | 2,000 | 7.1 | 610 | - |
| 22 | 17/0.16 | 0.76 | 0.81 | 2.38 | 58.1 | 10 | 8.7 | 610 | - | ||||
| 20 | 26/0.16 | 0.94 | 0.81 | 2.56 | 38.3 | 12.8 | 11.1 | 610 | - | ||||
| 18 | 43/0.16 | 1.21 | 0.81 | 2.83 | 23.4 | 17.3 | 14.9 | 305 | - | ||||
| 16 | 54/0.18 | 1.53 | 0.81 | 3.15 | 14.6 | 23.1 | 20.7 | 305 | - | ||||
| 14 | 41/0.26 | 1.92 | 0.81 | 3.54 | 9.64 | 30.1 | 29.3 | 305 | - | ||||
| 12 | 65/0.26 | 2.42 | 0.81 | 4.04 | 6.06 | 40.5 | 42.6 | 305 | - | ||||
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
88,450円 ( 97,295円 ) | 1日目 |
88,450円 ( 97,295円 ) | 1日目 |
88,450円 ( 97,295円 ) | 1日目 |
88,450円 ( 97,295円 ) | 1日目 |
88,450円 ( 97,295円 ) | 1日目 |
88,450円 ( 97,295円 ) | 1日目 |
97,219円 ( 106,941円 ) | 1日目 |
50,707円 ( 55,778円 ) | 1日目 |
50,707円 ( 55,778円 ) | 1日目 |
50,707円 ( 55,778円 ) | 1日目 |
50,707円 ( 55,778円 ) | 1日目 |
50,707円 ( 55,778円 ) | 1日目 |
50,707円 ( 55,778円 ) | 1日目 |
56,044円 ( 61,648円 ) | 1日目 |
30,118円 ( 33,130円 ) | 1日目 |
30,118円 ( 33,130円 ) | 1日目 |
30,118円 ( 33,130円 ) | 1日目 |
30,118円 ( 33,130円 ) | 1日目 |
30,118円 ( 33,130円 ) | 1日目 |
30,118円 ( 33,130円 ) | 1日目 |
33,550円 ( 36,905円 ) | 1日目 |
20,969円 ( 23,066円 ) | 1日目 |
20,969円 ( 23,066円 ) | 1日目 |
20,969円 ( 23,066円 ) | 1日目 |
20,969円 ( 23,066円 ) | 1日目 |
20,969円 ( 23,066円 ) | 1日目 |
20,969円 ( 23,066円 ) | 1日目 |
32,025円 ( 35,228円 ) | 1日目 |
15,686円 ( 17,255円 ) | 1日目 |
15,686円 ( 17,255円 ) | 1日目 |
15,686円 ( 17,255円 ) | 1日目 |
15,686円 ( 17,255円 ) | 1日目 |
15,686円 ( 17,255円 ) | 1日目 |
15,686円 ( 17,255円 ) | 1日目 |
17,429円 ( 19,172円 ) | 1日目 |
25,272円 ( 27,799円 ) | 1日目 |
23,529円 ( 25,882円 ) | 1日目 |
23,529円 ( 25,882円 ) | 1日目 |
23,529円 ( 25,882円 ) | 1日目 |
23,529円 ( 25,882円 ) | 1日目 |
23,529円 ( 25,882円 ) | 1日目 |
23,529円 ( 25,882円 ) | 1日目 |
16,818円 ( 18,500円 ) | 1日目 |
16,818円 ( 18,500円 ) | 1日目 |
16,557円 ( 18,213円 ) | 1日目 |
16,557円 ( 18,213円 ) | 1日目 |
16,818円 ( 18,500円 ) | 1日目 |
16,557円 ( 18,213円 ) | 1日目 |
19,607円 ( 21,568円 ) | 1日目 |
26,634円 ( 29,297円 ) | 1日目 |
26,634円 ( 29,297円 ) | 1日目 |
26,634円 ( 29,297円 ) | 1日目 |
26,634円 ( 29,297円 ) | 1日目 |
26,634円 ( 29,297円 ) | 1日目 |
26,634円 ( 29,297円 ) | 1日目 |
詳細情報
基本情報
【特長】
・非鉛耐熱PVCワイヤ
・機器内配線に適した定格600Vのリード線
・難燃性UL：VW-1、CSA：FT1
・電気用品安全法：－F－
【用途】
・電気、電子機器の内部配線（一次回路のリード線）
ご注意
- 写真は緑/黄のスパイラルとなっておりますが、お取り扱いはストレートのみとなります。
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は耐熱ビニル電線 UL1015/TEWシリーズ（ボビン巻/リール含む）、UL規格鉛フリー耐熱塩化ビニル絶縁電線 UL 1015、耐熱機器配線用脱鉛ビニル絶縁電線 UL1015になります。
現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
カタログ
商品担当おすすめ
非鉛耐熱PVCワイヤ 1015TEW LFのレビュー
ハーネス加工用として
5
5.02022/01/15
以前より使用していました。短納期で必要でしたが即納で対応いただき助かりました。
0人が参考にしています。
電子機器内の配線に使っています
4
4.02019/11/26
以前より、この電線を使用していました。電線の規格で選定したというよりは、他の電線と比較して使用する長さあたりの価格が安か...もっと読む
0人が参考にしています。
ハーネス材料として
5
5.02018/03/16
使用数に限りなく近い数量で購入出来たので助かりました。即必要だったのですが、即納にて対応してもらえたので次回も利用すると...もっと読む
0人が参考にしています。
船舶用配線修理
5
5.02017/12/06
船舶の電装品の配線修理に使用。
スズメッキで耐久性が抜群。
防水していてもメッキなし配線だと早いところで3年でトラブル...もっと読む
0人が参考にしています。
