プロテリアル（旧日立金属）

MAケーブル 2464-SB（MA）LF

Name: MAケーブル 2464-SB（MA）LF
Brand: プロテリアル（旧日立金属）
SKU: 222000262512
Rating: 3.5 (2 reviews)

カタログ |

3.5

平均満足度3.5

この商品のレビューをみる（2件）

通常単価(税別): 1,920円～88,704円

税込単価: 2,112円～97,574円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

プロテリアル（旧日立金属）

太サイズ多対ケーブル 2464-SB LF

通常価格(税別)： 2,850円 (税込価格：3,135円)

通常出荷日：1 日目

コンピュータ、周辺機器などの電子機器内部配線に適した信号用ケーブル。【特長】・...

詳細情報を確認する

AWGサイズ (AWG)
28
導体断面積 (㎟)
0.08
シールド
有
安全規格
UL RECOGNIZED
定格電圧
300V
シース（外皮）色
灰
特性
耐熱性
シース（外皮）材料
PVC(塩ビ)
絶縁体材料
PVC(塩ビ)
形状
丸型
電源・信号
信号用

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
UL2464SB(MA)-28AWG-30P-(長さ) NA2464-30P-(長さ)
※代替品シリーズ NA2464 UL シールド付　AWG28から仕様差異をご確認ください。

未確定：候補が1,100型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細
定格：温度0～80℃、300V

MAケーブル（インターフェースケーブル） 2464-SB（MA）LFの仕様

細径MAケーブルの構造・性能

対数	導体			絶縁体		編組	ジャケット		標準長（m）	概算質量（kg/km）
対数	AWG サイズ	構成（No./mm）	外径（mm）	材質	外径（mm）	密度（%）	外径（mm）	色相	標準長（m）	概算質量（kg/km）
5	28	7/0.127	0.38	非鉛耐熱PVC	1.04	80以上	7.4	ワームグレー	200	61
10							8.9		200	88
13							9.8		100	106
17							10.9			130
18							11.1			138
20							11.6			145
25							12.7			171
30							13.7			197

※線心識別：ドットマーク

電気特性

最大導体抵抗（at 20℃）：228Ω/km
最小絶縁抵抗（at 20℃）：100MΩ-km
耐電圧：A.C.2,000V/1min.

■線心識別表

対 No.	絶縁体の色	ﾄﾞｯﾄﾏｰｸ	ﾄﾞｯﾄﾏｰｸの色
対 No.	絶縁体の色	ﾄﾞｯﾄﾏｰｸ	第一線種	第二線種
1	薄茶	■	黒	赤
2	黄	■	黒	赤
3	若草	■	黒	赤
4	灰	■	黒	赤
5	白	■	黒	赤
6	薄茶	■■	黒	赤
7	黄	■■	黒	赤
8	若草	■■	黒	赤
9	灰	■■	黒	赤
10	白	■■	黒	赤
11	薄茶	■■■	黒	赤
12	黄	■■■	黒	赤
13	若草	■■■	黒	赤
14	灰	■■■	黒	赤
15	白	■■■	黒	赤
16	薄茶	■■■■	黒	赤
17	黄	■■■■	黒	赤
18	若草	■■■■	黒	赤
19	灰	■■■■	黒	赤
20	白	■■■■	黒	赤
21	薄茶	■■■■■■(連続)	黒	赤
22	黄	■■■■■■(連続)	黒	赤
23	若草	■■■■■■(連続)	黒	赤
24	灰	■■■■■■(連続)	黒	赤
25	白	■■■■■■(連続)	黒	赤
26	薄茶		黒	赤
29	灰		黒	赤
30	白		黒	赤
31	薄茶		黒	赤
32	黄		黒	赤

注意・禁止事項

※ 本カタログに掲載した製品は、改良などのため予告なしに内容を変更することがあります。
※ 上記以外の製品情報につきましては、カタログを参照下さい。

型番リスト

表示件数

...

型番

注文停止中

UL2464SB(MA)-28AWG-5P-1

注文停止中

UL2464SB(MA)-28AWG-5P-2

注文停止中

UL2464SB(MA)-28AWG-5P-3

注文停止中

UL2464SB(MA)-28AWG-5P-4

注文停止中

UL2464SB(MA)-28AWG-5P-5

注文停止中

UL2464SB(MA)-28AWG-5P-6

注文停止中

UL2464SB(MA)-28AWG-5P-7

注文停止中

UL2464SB(MA)-28AWG-5P-8

注文停止中

UL2464SB(MA)-28AWG-5P-9

注文停止中

UL2464SB(MA)-28AWG-5P-10

注文停止中

UL2464SB(MA)-28AWG-5P-11

注文停止中

UL2464SB(MA)-28AWG-5P-12

注文停止中

UL2464SB(MA)-28AWG-5P-13

注文停止中

UL2464SB(MA)-28AWG-5P-14

注文停止中

UL2464SB(MA)-28AWG-5P-15

注文停止中

UL2464SB(MA)-28AWG-5P-16

注文停止中

UL2464SB(MA)-28AWG-5P-17

注文停止中

UL2464SB(MA)-28AWG-5P-18

注文停止中

UL2464SB(MA)-28AWG-5P-19

注文停止中

UL2464SB(MA)-28AWG-5P-20

注文停止中

UL2464SB(MA)-28AWG-5P-21

注文停止中

UL2464SB(MA)-28AWG-5P-22

注文停止中

UL2464SB(MA)-28AWG-5P-23

注文停止中

UL2464SB(MA)-28AWG-5P-24

注文停止中

UL2464SB(MA)-28AWG-5P-25

注文停止中

UL2464SB(MA)-28AWG-5P-26

注文停止中

UL2464SB(MA)-28AWG-5P-27

注文停止中

UL2464SB(MA)-28AWG-5P-28

注文停止中

UL2464SB(MA)-28AWG-5P-29

注文停止中

UL2464SB(MA)-28AWG-5P-30

注文停止中

UL2464SB(MA)-28AWG-5P-31

注文停止中

UL2464SB(MA)-28AWG-5P-32

注文停止中

UL2464SB(MA)-28AWG-5P-33

注文停止中

UL2464SB(MA)-28AWG-5P-34

注文停止中

UL2464SB(MA)-28AWG-5P-35

注文停止中

UL2464SB(MA)-28AWG-5P-36

注文停止中

UL2464SB(MA)-28AWG-5P-37

注文停止中

UL2464SB(MA)-28AWG-5P-38

注文停止中

UL2464SB(MA)-28AWG-5P-39

注文停止中

UL2464SB(MA)-28AWG-5P-40

注文停止中

UL2464SB(MA)-28AWG-5P-41

注文停止中

UL2464SB(MA)-28AWG-5P-42

注文停止中

UL2464SB(MA)-28AWG-5P-43

注文停止中

UL2464SB(MA)-28AWG-5P-44

注文停止中

UL2464SB(MA)-28AWG-5P-45

注文停止中

UL2464SB(MA)-28AWG-5P-46

注文停止中

UL2464SB(MA)-28AWG-5P-47

注文停止中

UL2464SB(MA)-28AWG-5P-48

注文停止中

UL2464SB(MA)-28AWG-5P-49

注文停止中

UL2464SB(MA)-28AWG-5P-50

注文停止中

UL2464SB(MA)-28AWG-5P-51

注文停止中

UL2464SB(MA)-28AWG-5P-52

注文停止中

UL2464SB(MA)-28AWG-5P-53

注文停止中

UL2464SB(MA)-28AWG-5P-54

注文停止中

UL2464SB(MA)-28AWG-5P-55

注文停止中

UL2464SB(MA)-28AWG-5P-56

注文停止中

UL2464SB(MA)-28AWG-5P-57

注文停止中

UL2464SB(MA)-28AWG-5P-58

注文停止中

UL2464SB(MA)-28AWG-5P-59

注文停止中

UL2464SB(MA)-28AWG-5P-60

芯数

対数

仕上がり外径

(mm)

全長

(m)

RoHS?

最小発注数量

10	5P	7.4	1	10	1個
10	5P	7.4	2	10	1個
10	5P	7.4	3	10	1個
10	5P	7.4	4	10	1個
10	5P	7.4	5	10	1個
10	5P	7.4	6	10	1個
10	5P	7.4	7	10	1個
10	5P	7.4	8	10	1個
10	5P	7.4	9	10	1個
10	5P	7.4	10	10	1個
10	5P	7.4	11	10	1個
10	5P	7.4	12	10	1個
10	5P	7.4	13	10	1個
10	5P	7.4	14	10	1個
10	5P	7.4	15	10	1個
10	5P	7.4	16	10	1個
10	5P	7.4	17	10	1個
10	5P	7.4	18	10	1個
10	5P	7.4	19	10	1個
10	5P	7.4	20	10	1個
10	5P	7.4	21	10	1個
10	5P	7.4	22	10	1個
10	5P	7.4	23	10	1個
10	5P	7.4	24	10	1個
10	5P	7.4	25	10	1個
10	5P	7.4	26	10	1個
10	5P	7.4	27	10	1個
10	5P	7.4	28	10	1個
10	5P	7.4	29	10	1個
10	5P	7.4	30	10	1個
10	5P	7.4	31	10	1個
10	5P	7.4	32	10	1個
10	5P	7.4	33	10	1個
10	5P	7.4	34	10	1個
10	5P	7.4	35	10	1個
10	5P	7.4	36	10	1個
10	5P	7.4	37	10	1個
10	5P	7.4	38	10	1個
10	5P	7.4	39	10	1個
10	5P	7.4	40	10	1個
10	5P	7.4	41	10	1個
10	5P	7.4	42	10	1個
10	5P	7.4	43	10	1個
10	5P	7.4	44	10	1個
10	5P	7.4	45	10	1個
10	5P	7.4	46	10	1個
10	5P	7.4	47	10	1個
10	5P	7.4	48	10	1個
10	5P	7.4	49	10	1個
10	5P	7.4	50	10	1個
10	5P	7.4	51	10	1個
10	5P	7.4	52	10	1個
10	5P	7.4	53	10	1個
10	5P	7.4	54	10	1個
10	5P	7.4	55	10	1個
10	5P	7.4	56	10	1個
10	5P	7.4	57	10	1個
10	5P	7.4	58	10	1個
10	5P	7.4	59	10	1個
10	5P	7.4	60	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,920円 ( 2,112円 )	1日目
1,920円 ( 2,112円 )	1日目
1,920円 ( 2,112円 )	1日目
1,920円 ( 2,112円 )	1日目
1,920円 ( 2,112円 )	1日目
3,288円 ( 3,617円 )	1日目
3,288円 ( 3,617円 )	1日目
3,288円 ( 3,617円 )	1日目
3,288円 ( 3,617円 )	1日目
3,288円 ( 3,617円 )	1日目
3,857円 ( 4,243円 )	1日目
4,208円 ( 4,629円 )	1日目
4,558円 ( 5,014円 )	1日目
4,909円 ( 5,400円 )	1日目
5,260円 ( 5,786円 )	1日目
5,610円 ( 6,171円 )	1日目
5,961円 ( 6,557円 )	1日目
6,312円 ( 6,943円 )	1日目
6,662円 ( 7,328円 )	1日目
6,373円 ( 7,010円 )	1日目
6,692円 ( 7,361円 )	1日目
7,010円 ( 7,711円 )	1日目
7,329円 ( 8,062円 )	1日目
7,648円 ( 8,413円 )	1日目
7,966円 ( 8,763円 )	1日目
8,285円 ( 9,114円 )	1日目
8,604円 ( 9,464円 )	1日目
8,922円 ( 9,814円 )	1日目
9,241円 ( 10,165円 )	1日目
9,560円 ( 10,516円 )	1日目
9,878円 ( 10,866円 )	1日目
10,197円 ( 11,217円 )	1日目
10,516円 ( 11,568円 )	1日目
10,834円 ( 11,917円 )	1日目
11,153円 ( 12,268円 )	1日目
11,472円 ( 12,619円 )	1日目
11,790円 ( 12,969円 )	1日目
12,109円 ( 13,320円 )	1日目
12,428円 ( 13,671円 )	1日目
12,746円 ( 14,021円 )	1日目
13,065円 ( 14,372円 )	1日目
13,384円 ( 14,722円 )	1日目
13,702円 ( 15,072円 )	1日目
14,021円 ( 15,423円 )	1日目
14,340円 ( 15,774円 )	1日目
14,658円 ( 16,124円 )	1日目
14,977円 ( 16,475円 )	1日目
15,296円 ( 16,826円 )	1日目
15,614円 ( 17,175円 )	1日目
15,200円 ( 16,720円 )	1日目
15,504円 ( 17,054円 )	1日目
15,807円 ( 17,388円 )	1日目
16,112円 ( 17,723円 )	1日目
16,416円 ( 18,058円 )	1日目
16,719円 ( 18,391円 )	1日目
17,024円 ( 18,726円 )	1日目
17,328円 ( 19,061円 )	1日目
17,631円 ( 19,394円 )	1日目
17,936円 ( 19,730円 )	1日目
18,240円 ( 20,064円 )	1日目

...

基本情報

基本情報

コンピュータ、周辺機器などの電子機器内部配線に適した信号用ケーブル。
【特長】
・I.D.C.コネクタへのバラ線および融着による一括圧接接続が可能。
・UL2464-SB（M）：モールド加工が可能。
・セントロ、RS-232C対応。
・定格：80℃、300V。
・規格：UL 758。
【用途】
・コンピューター、周辺機器など電子機器の内部配線および機器接続用に便利。

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
UL2464SB(MA)-28AWG-30P-(長さ) NA2464-30P-(長さ)
※代替品シリーズ NA2464 UL シールド付　AWG28から仕様差異をご確認ください。

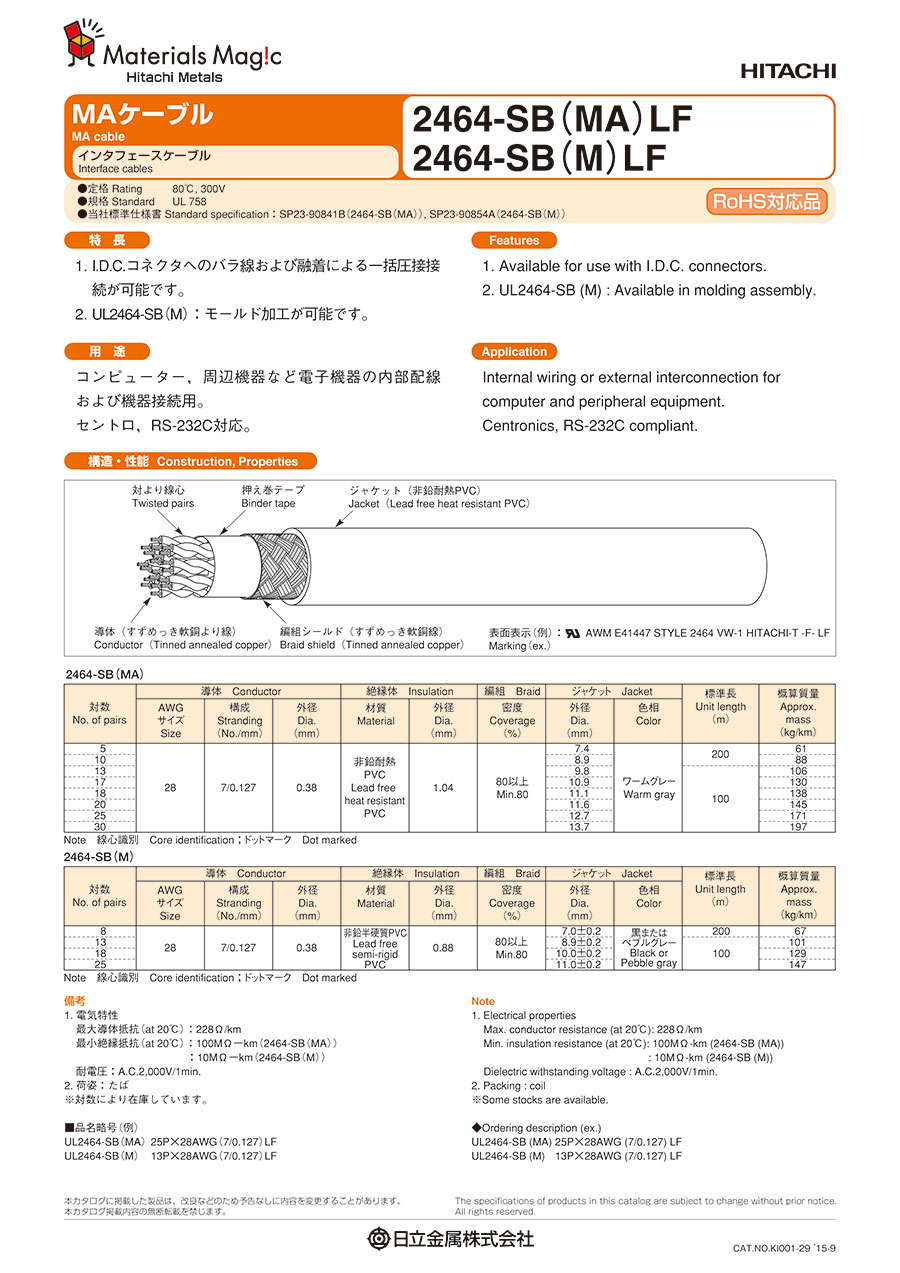

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
