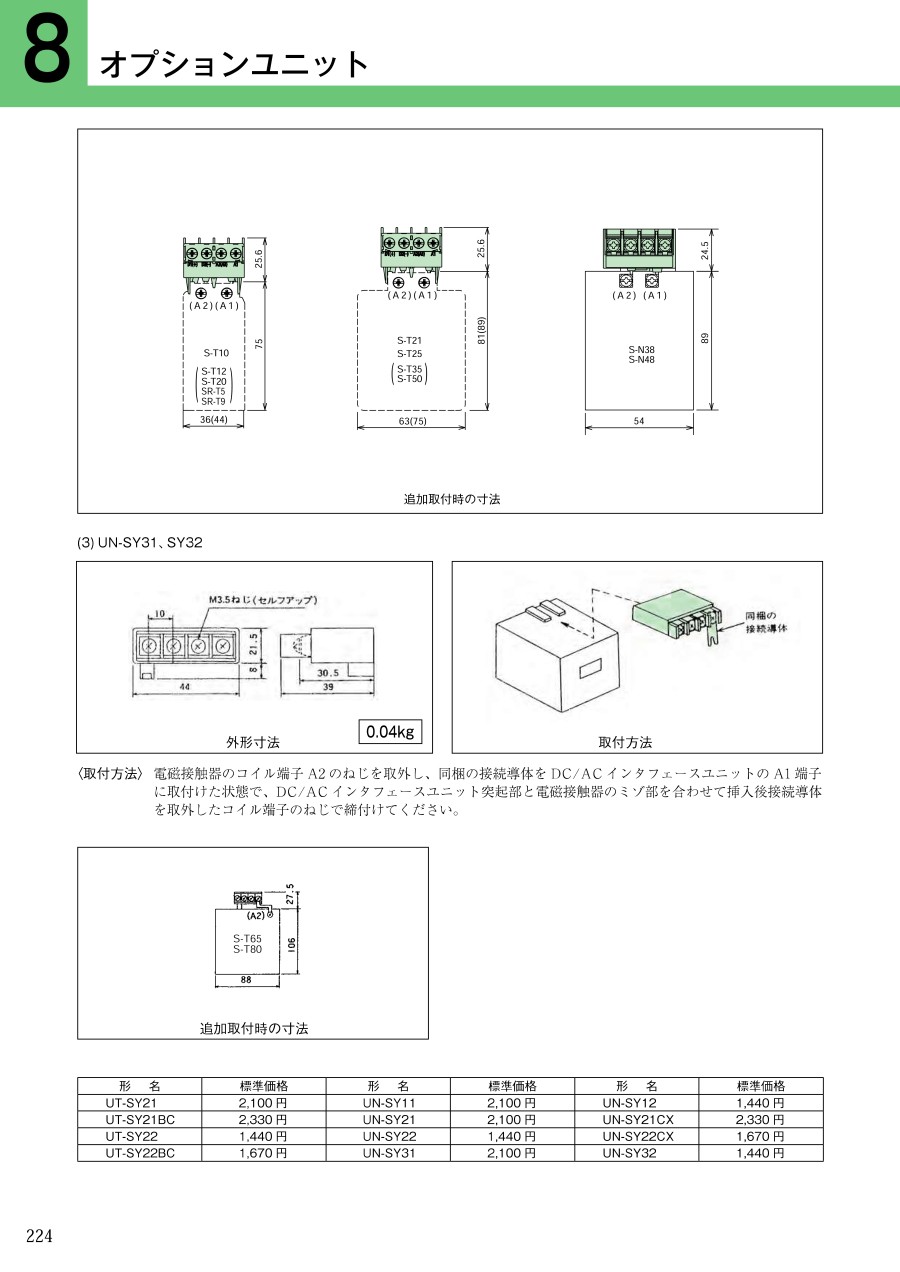

<h3 class="m-h3--wysiwyg">操作コイル用DC/ACインタフェースユニットの仕様</h3>  <table class="m-table"><colgroup> <col style="width: 21.052631578947%;" /> <col style="width: 26.315789473684%;" /> <col style="width: 26.315789473684%;" /> <col style="width: 26.315789473684%;" /> </colgroup>  <thead>  <tr>  <th style="text-align: center;">ユニット形名</th>  <th style="text-align: center;">出力方式</th>  <th style="text-align: center;">ユニット取付方法</th>  <th style="text-align: center;">適用する電磁接触器、電磁継電器の形名</th>  </tr>  </thead>  <tbody>  <tr>  <td style="text-align: center;">UN-SY11</td>  <td style="text-align: center;">無接点出力<br />(トライアック出力)</td>  <td style="text-align: center;" rowspan="2">単体取付</td>  <td style="text-align: center;" rowspan="2">S-T10～T100<br />SR-T5、T9<br />S-N35～N400<br />SR-K100</td>  </tr>  <tr>  <td style="text-align: center;">UN-SY12</td>  <td style="text-align: center;">接点出力<br />(リレー出力)</td>  </tr>  </tbody>  </table>  <ul class="m-notesList">  <li>※ 操作コイルは、コイル電圧呼び AC100V または AC200V が適用できます。</li>  </ul>  <div class="m-unit">&nbsp;</div>  <table class="m-table"><colgroup> <col style="width: 7.1428571428571%;" /> <col style="width: 14.285714285714%;" /> <col style="width: 14.285714285714%;" /> <col style="width: 32.142857142857%;" /> <col style="width: 32.142857142857%;" /> </colgroup>  <thead>  <tr>  <th style="text-align: center;" colspan="3">形名</th>  <th style="text-align: center;">UN-SY11</th>  <th style="text-align: center;">UN-SY12</th>  </tr>  </thead>  <tbody>  <tr>  <th style="text-align: center;" rowspan="6">入力部</th>  <th style="text-align: center;" colspan="2">定格使用電圧</th>  <td style="text-align: center;" colspan="2">DC24V</td>  </tr>  <tr>  <th style="text-align: center;" colspan="2">許容電圧変動</th>  <td style="text-align: center;" colspan="2">定格使用電圧の85%～110%</td>  </tr>  <tr>  <th style="text-align: center;" colspan="2">電流</th>  <td style="text-align: center;">15mA</td>  <td style="text-align: center;">10mA</td>  </tr>  <tr>  <th style="text-align: center;" colspan="2">消費電力</th>  <td style="text-align: center;">0.4W</td>  <td style="text-align: center;">0.24W</td>  </tr>  <tr>  <th style="text-align: center;" colspan="2">最低動作電圧</th>  <td style="text-align: center;">18V</td>  <td style="text-align: center;">18V</td>  </tr>  <tr>  <th style="text-align: center;" colspan="2">最高開放電圧</th>  <td style="text-align: center;">4V</td>  <td style="text-align: center;">1V</td>  </tr>  <tr>  <th style="text-align: center;" rowspan="7">出力部</th>  <th style="text-align: center;" colspan="2">出力仕様</th>  <td style="text-align: center;">無接点出力(トライアック出力)</td>  <td style="text-align: center;">接点出力</td>  </tr>  <tr>  <th style="text-align: center;" colspan="2">定格使用電圧</th>  <td style="text-align: center;" colspan="2">AC100V～AC240V 50/60Hz</td>  </tr>  <tr>  <th style="text-align: center;" colspan="2">出力電流</th>  <td style="text-align: center;" colspan="2">0.5A、AC-15</td>  </tr>  <tr>  <th style="text-align: center;" colspan="2">開路時洩れ電流</th>  <td style="text-align: center;">5mA/240V</td>  <td style="text-align: center;">なし</td>  </tr>  <tr>  <th style="text-align: center;" colspan="2">動作時間</th>  <td style="text-align: center;">下動作時1ms、開放時0.5サイクル＋1ms以下</td>  <td style="text-align: center;">10ms以下</td>  </tr>  <tr>  <th style="text-align: center;" rowspan="2">開閉耐久性</th>  <th style="text-align: center;">機械的</th>  <td style="text-align: center;">－</td>  <td style="text-align: center;">500万回</td>  </tr>  <tr>  <th style="text-align: center;">電気的</th>  <td style="text-align: center;">－</td>  <td style="text-align: center;">100万回(注1)</td>  </tr>  <tr>  <th style="text-align: center;" colspan="3">使用温度</th>  <td style="text-align: center;" colspan="2">－10℃～55℃</td>  </tr>  <tr>  <th style="text-align: center;" colspan="2" rowspan="3">端子適合電線</th>  <th style="text-align: center;">電線</th>  <td style="text-align: center;" colspan="2">&phi;1.6mm､1.25～2mm<sup>2</sup></td>  </tr>  <tr>  <th style="text-align: center;">圧着端子</th>  <td style="text-align: center;" colspan="2">1.25-3.5､2-3.5</td>  </tr>  <tr>  <th style="text-align: center;">締付トルク</th>  <td style="text-align: center;" colspan="2">0.9～1.5N・ｍ</td>  </tr>  </tbody>  </table>  <p class="u-fs-M">注1. UN-SY12と SR-K100形を組み合わせ使用のとき500万回となります。</p>  <div class="m-unit">&nbsp;</div>
