エレクトロニクス部品技術窓口
BP14-T 端子付ボックス
- 通常単価(税別)
- 2,780円～4,830円
- 税込単価
- 3,058円～5,313円
ボックスの中に端子台が一体成形された、省施工製品。【特長】・材質に強化ＰＢＴおよびナイロンを採用。・耐...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
BP14-T・端子付ボックス
| 材 質 | 本体…ナイロン（BP14-T4C・T6C） 強化PBT（BP14-T401・T801・T1001） カバー…強化PBT |
|---|---|
| 色 彩 | ライトベージュ（5Y7/1） |
この商品の特長
保護等級IP65
保護等級IP67（BP14-T401）
キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。
この商品の寸法図
BP14-T4C・T6C
BP14-T401
BP14-T801
BP14-T1001
製品一覧表
| 品名記号 | 外形寸法mm | 取込口 | コネクタ適合 電線 mm ※1 | 端子台仕様 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | 定格絶縁電圧 V | 定格 電流 A | 適合 電線 mm | 端子ねじ | 極数 | |||
| BP14-T4C | 80 | 40 | 23.5 | コネクタ | φ3.5 〜φ7.3 | AC, DC250 | 15 | 1.25 | M3x8 | 4 |
| BP14-T6C | 90 | 50 | 23.5 | 6 | ||||||
| BP14-T401 | 81 | 50 | 40.5 | CTG16 (2コ)※2 | - | AC, DC600 | 20 | 2 | M3.5x8 | 4 |
| BP14-T801 | 105 | 90 | 53 | CTG22 (3コ)※3 | 15 | 8 | ||||
| BP14-T1001 | 120 | 90 | 44.5 | - | 10 | |||||
※1. ゴムブッシュ（φ3.5〜5.3㎜用）は付属していますのでφ3.5〜5.0㎜の場合は組替えて使用してください。
※2. 取込口に使用するケーブルコネクタは、BP14-21D1をお勧めします。
※3. 取込口に使用するケーブルコネクタは、BP14-27Dをお勧めします。
※4. 付属品の防水キャップはすべての取込口に取付け可能ですので、配線形態に応じて取付けてください。
詳細情報
基本情報
ボックスの中に端子台が一体成形された、省施工製品。
【特長】
・材質に強化ＰＢＴおよびナイロンを採用。
・耐環境性・耐油性に優れている。
・IP65の高気密性能を実現（BP14-T401はIP67）
・BP14-T801は防水キャップが1コついている。
・付属品の防水キャップはすべての取込口に取付け可能、配線形態に応じて取付ける。
【用途】
・機械周辺用。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

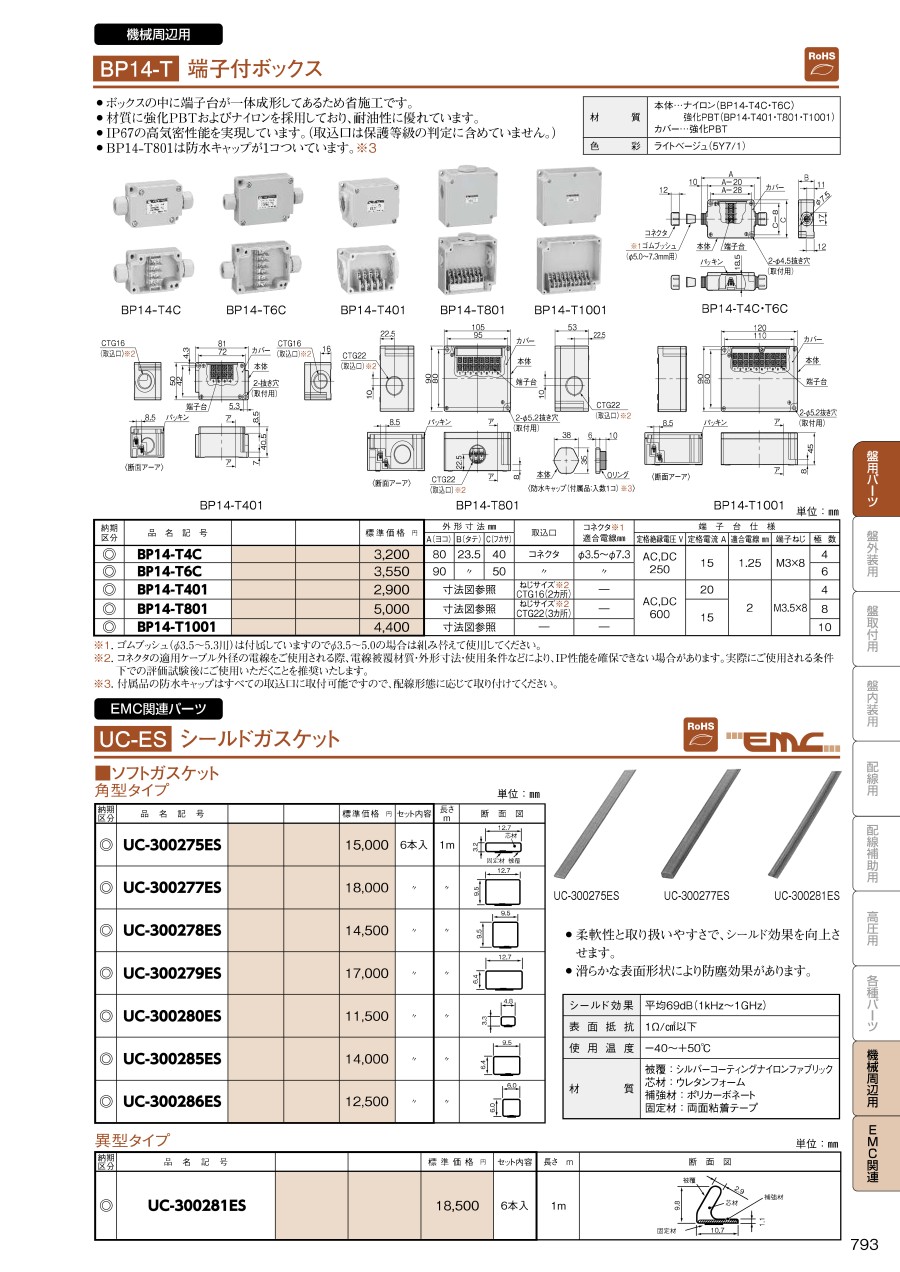

カタログ
