日東工業

STVC ステンレスSTVC形ターミナルボックス（防水・防塵構造）

カタログ

通常単価(税別): 18,630円～25,250円

税込単価: 20,493円～27,775円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

中継用、端子台収納用に適した小型の防塵／防水形ステンレスターミナルボックス。【特長】・材質にステンレス...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

製品仕様

製品イメージ

設置場所：屋内／屋外兼用
IP規格：IP55カテゴリー2
塗装色：ミラー仕上げ（塗装なし）
材質：ステンレス（SUS304）
取付基板：鉄製基板（溶融亜鉛めっき鋼板製）（方眼目盛なし）（1.6mm）
キャビネット板厚：カバー1.0mm ボデー1.0mm
扉形式：カバーをねじ止め：ステンレス製
構造：防塵／防水構造

※ 屋外でのご使用の際にはボデーに水抜き穴を設けることをお勧めします。

分解図

STVC・ステンレスSTVC形ターミナルボックス（防水・防塵構造）の分解図

製品仕様

品名記号	外形寸法 mm			有効フカサ mm	基板寸法 mm		製品質量 kg
品名記号	ヨコ	タテ	フカサ	有効フカサ mm	ヨコ	タテ	製品質量 kg
STVC8-11	100	100	80	65	65	75	0.5
STVC8-12	100	200	80	65	65	175	0.9
STVC8-13	100	300	80	65	65	275	1.3
STVC8-1515	150	150	80	65	115	125	1.1
STVC8-152	150	200	80	65	115	175	1.4
STVC8-153	150	300	80	65	115	275	1.9
STVC8-22	200	200	80	65	165	175	1.6
STVC8-23	200	300	80	65	165	275	2.3
STVC8-24	200	400	80	65	165	375	3.0

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

RoHS2（10物質）?

最小発注数量

100	100	対応	1個
100	200	非対応	1個
100	300	非対応	1個
200	200	対応	1個
200	300	対応	1個
200	400	対応	1個
150	150	対応	1個
150	200	非対応	1個
150	300	対応	1個

通常単価(税別) (税込単価)	通常出荷日

23,730円 ( 26,103円 )	在庫品1日目当日出荷可能
23,490円 ( 25,839円 )	在庫品1日目当日出荷可能
18,630円 ( 20,493円 )	3日目
19,760円 ( 21,736円 )	3日目
22,480円 ( 24,728円 )	在庫品1日目当日出荷可能
21,960円 ( 24,156円 )	3日目
20,000円 ( 22,000円 )	在庫品1日目当日出荷可能
25,250円 ( 27,775円 )	在庫品1日目当日出荷可能
19,760円 ( 21,736円 )	3日目

詳細情報

基本情報

基本情報

中継用、端子台収納用に適した小型の防塵／防水形ステンレスターミナルボックス。
【特長】
・材質にステンレス（SUS304）を使用。
・開口部周縁は簡易水切構造で、防塵／防水効果を高めた構造。
・基板には、IECレール取付用の穴空き仕様。
・カバー止めねじは脱落防止構造。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

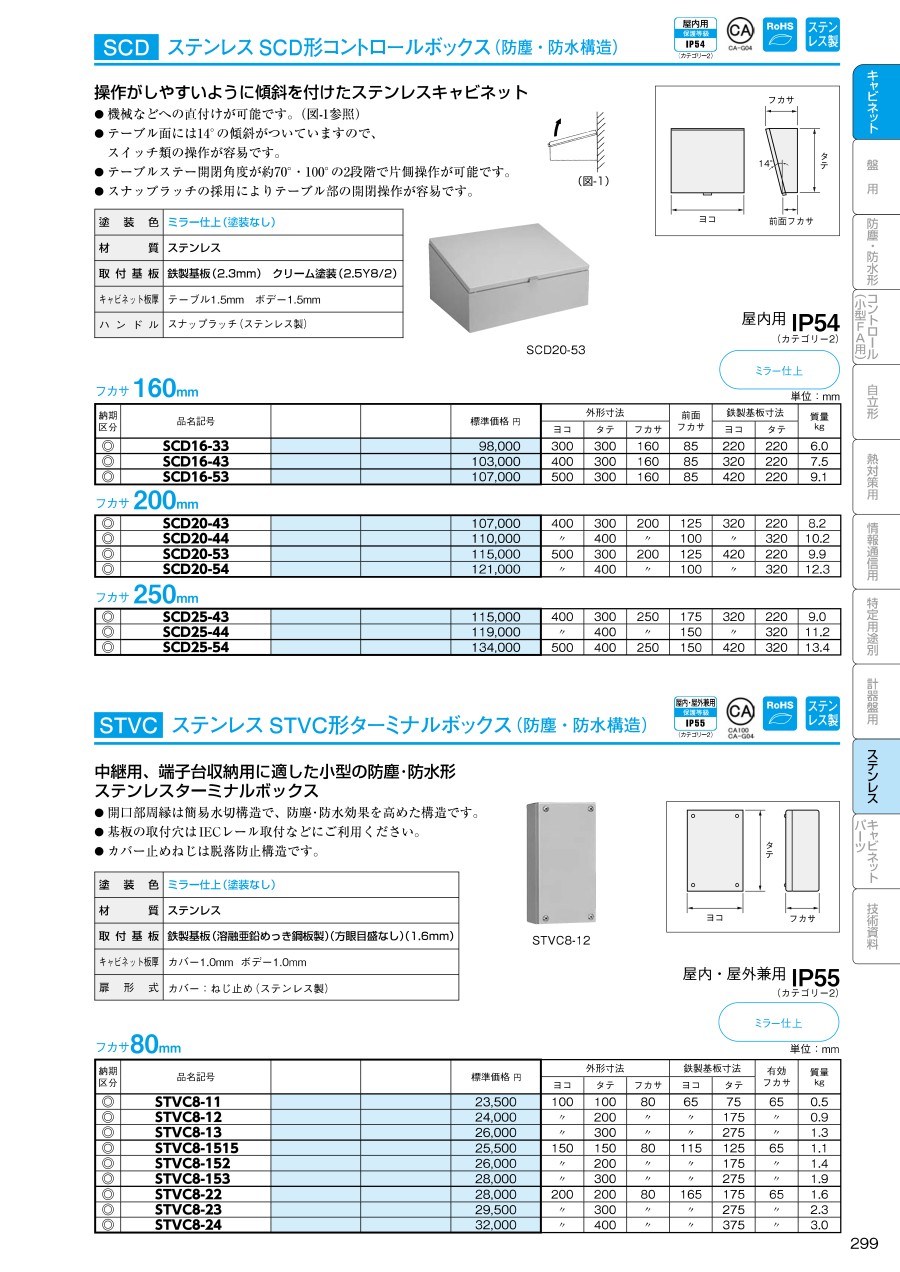

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
