日東工業

EB形コントロールボックス

カタログ |

通常単価(税別): 9,560円～15,390円

税込単価: 10,516円～16,929円

通常出荷日：3日目

高い防塵／防水性能の蝶番付小型キャビネットコントロールボックス。【特長】・扉の開閉は180°。・パッキ...

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

製品仕様

製品のイメージ

設置場所：屋内
IP規格：IP66
塗装色：ライトグレーレザートーン塗装（RAL7035※）
材質：鉄
取付基板：鉄製基板 2.0mm
キャビネット板厚：本体1.25mm 扉1.25mm／本体1.38mm 扉1.25mm
ハンドル：（ダブルビット）カムロック（プラスチック製）
扉形式：片扉

※ RALはドイツ品質保証／表示協会の規格で、RAL色票をもとに表示しています。

フカサ80mm

品名記号	外形寸法 mm			基板寸法 mm		有効フカサ mm^◆	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm^◆	製品質量 kg
EB1551	150	150	80	125	135	65	1.7
EB1545	150	300	80	125	285	65	2.6
EB1546	200	200	80	175	185	65	2.4
EB1552	200	300	80	175	285	65	3.2
EB1547	200	400	80	175	385	65	4.4

フカサ120mm

品名記号	外形寸法 mm			基板寸法 mm		有効フカサ mm^◆	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm^◆	製品質量 kg
EB1553	150	150	120	125	135	105	2.0
EB1548	150	300	120	125	285	105	3.0
EB1549	200	200	120	175	185	105	2.8
EB1554	200	300	120	175	285	105	3.6
EB1550	200	400	120	175	385	105	5.0
EB1557	200	500	120	175	485	105	6.2
EB1555	300	300	120	275	285	105	5.0
EB1556	300	400	120	275	385	105	6.4

※ ◆有効フカサはハンドル部などにより減少しますのでご注意ください。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

板厚（本体）

(mm)

RoHS?

最小発注数量

150	300	80	1.25	10	1個
200	200	80	1.25	10	1個
200	400	80	1.25	10	1個
150	300	120	1.25	10	1個
200	200	120	1.25	10	1個
200	400	120	1.25	10	1個
150	150	80	1.25	10	1個
200	300	80	1.25	10	1個
150	150	120	1.25	10	1個
200	300	120	1.25	10	1個
300	300	120	1.38	10	1個
300	400	120	1.38	10	1個
200	500	120	1.25	10	1個

通常単価(税別) (税込単価)	通常出荷日

9,880円 ( 10,868円 )	3日目
9,890円 ( 10,879円 )	3日目
13,240円 ( 14,564円 )	3日目
11,430円 ( 12,573円 )	3日目
10,980円 ( 12,078円 )	3日目
13,180円 ( 14,498円 )	3日目
9,560円 ( 10,516円 )	3日目
12,070円 ( 13,277円 )	3日目
9,890円 ( 10,879円 )	3日目
13,170円 ( 14,487円 )	3日目
13,140円 ( 14,454円 )	3日目
15,390円 ( 16,929円 )	3日目
15,390円 ( 16,929円 )	3日目

詳細情報

基本情報

基本情報

高い防塵／防水性能の蝶番付小型キャビネットコントロールボックス。
【特長】
・扉の開閉は180°。
・パッキンは、ポリウレタン発泡シールを使用。
・水切構造。
・塗装はレザートーン（粉体塗装）。
・キャビネット工業会の環境指針（CA-G04）に適合。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

カタログ

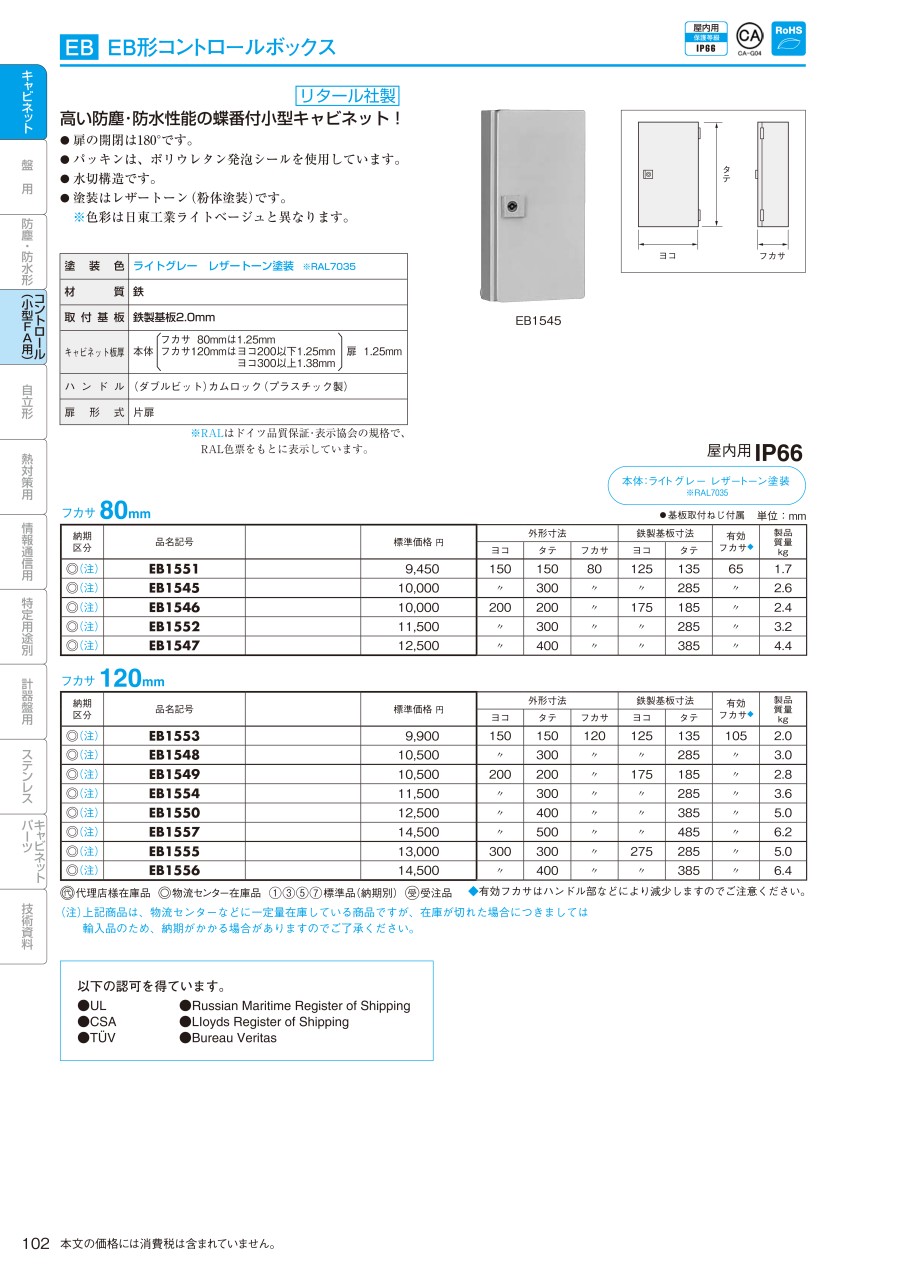

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
