D2000シリーズ
- 通常単価(税別)
- 72円～1,650円
- 税込単価
- 79円～1,815円
通常出荷日：在庫品1日目～15日目一部当日出荷可能
D-3000シリーズの約半分の大きさの、信号配線用の小型Lコネクタ。【特長】・こじりに強い端子、ハウジ...
詳細を確認未確定：候補が50型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様

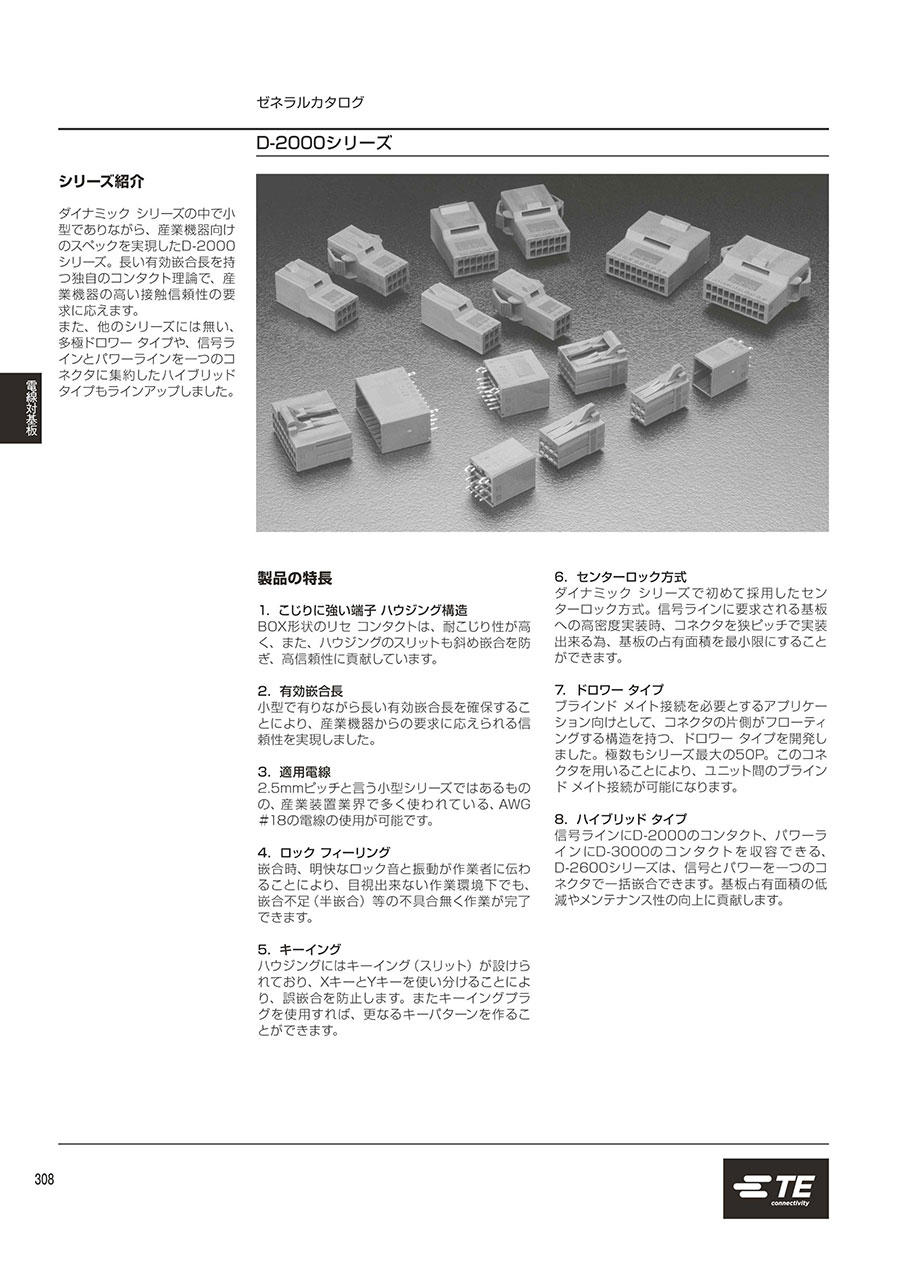

- こじりに強い端子・ハウジング構造:BOX形状のリセ・コンタクトは、耐こじり性が高く、また、ハウジングのスリットも斜め嵌合を防ぎ、高信頼性に貢献。
- 有効嵌合長:長い有効嵌合長を確保する事により、産業機器からの要求に応えられる信頼性を実現。
- 適用電線：産業装置業界で多く使われている、AWG18の電線の使用が可能です。
- ロックフィーリング:嵌合時、明快なロック音と振動が作業者に伝わる事により、目視出来ない作業環境下でも、嵌合不足（半嵌合）等の不具合無く作業が完了可能。
- キーイング:ハウジングにはキーイング（スリット）が設けられており、XキーとYキーを使い分ける事により、誤嵌合を防止。
- キーイングプラグを使用すれば、更なるキーパターンを作る事が可能。
- センターロック方式:信号ラインに要求される基板への高密度実装時、コネクタを狭ピッチで実装出来る為、基板の占有面積を最小限にする事が可能。
- ドロワータイプ:ブラインドメイト接続を必要とするアプリケーション向けとして、コネクタの片側がフローティングする構造を持つ、ドロワータイプを開発。極数もシリーズ最大の50P。このコネクタを用いる事により、ユニット間のブラインドメイト接続が可能。
- ハイブリッドタイプ:信号ラインにD-2000のコンタクト、パワーラインにD-3000のコンタクトを収容可能、D-2600シリーズは、信号とパワーを一つのコネクタで一括嵌合可能。基板占有面積の低減やメンテナンス性の向上に貢献。
製品画像
- コネクタ タイプ:電線対パネル, 電線対電線
- 列間スペーシング:3.75mm [ 0.147in ]
- コネクタのスタイル:プラグ
- 防水性:いいえ
- コネクタおよびコンタクトの嵌合先:ワイヤ&ケーブル
- コネクタのタイプ:ハウジング
- シリーズ番号:2000
- グロー ワイヤ定格:標準部品 - 非グロー ワイヤ
- 製品タイプ:コネクタ
電気的特性
- 動作電圧:250VDC、250VAC
ボディの特徴
- シール可能:いいえ
機械的アタッチメント
- パネルマウント リテンション:あり
- パネルマウント リテンション タイプ:取り付けイヤー
ハウジングの特徴
- Centerline（Pitch）:2.5mm [ 0.098in ]
- ハウジングの材質:ポリエステル GF
- ハウジングの色:黒
使用条件
- 使用温度範囲:-55 ～ +105℃ [ -67 ～ +221 ℉ ]
動作/用途
- ハロゲンフリー:はい
- 用途:リセプタクル ハウジング
業界スタンダード
- VDE試験済み:いいえ
- UL ファイル番号:E28476
- CSA ファイル番号:LR7189
- UL 難燃性グレード:UL 94V-0
- CSA 定格:認定済み
- UL 定格:認可済み
- 認証/規格:CSA, UL
- CSA 認定:はい
D-2000シリーズ 性能仕様 規格
製品仕様
| 項目 | 2100S/D | 2100M | 2600D |
|---|---|---|---|
| ピッチ | 2.5mm | ||
| 定格電流 | 5A最大 | 2.6A最大 | 3.2A最大 |
| 定格電圧 | 250V AC/DC | ||
| 耐電圧 | 1500V AC | 2300V AC | 1500V AC |
| 総合抵抗 | 5mΩ以下（イニシャル）、10mΩ以下（ファイナル） | ||
| 挿入力 | 4.9N以下（1極当り） | ||
| 引抜力 | 0.29N以上（1極当り） | ||
| 耐久性 | 500回 | ||
| ロック強度 | 39.2N以上 | ─ | 98N以上 |
極数/電線サイズ/定格電流
| 極数 | 電線サイズ | |||||
|---|---|---|---|---|---|---|
| #18 | #20 | #22 | #24 | #26 | #28 | |
| 3 | 5 | 4.5 | 4.3 | 3.3 | 2.9 | 2.3 |
| 6 | 5 | 4.2 | 4 | 2.7 | 2.5 | 2 |
| 8 | 4 | 4 | 3.5 | 2.5 | 2.2 | 1.8 |
| 12 | 4 | 3.5 | 3 | 2.3 | 1.9 | 1.5 |
| 16 | 3.2 | 2.8 | 2.4 | 2 | 1.6 | 1.2 |
| 20 | 3.2 | 2.8 | 2.4 | 2 | 1.6 | 1.2 |
- ※ D-2100S/Dの値
製品規格・取扱説明書
| シリーズ名 | D-2100S/D | D-2100M | D-2600D |
|---|---|---|---|
| 製品規格 | 108-5619 | 108-5659 | 108-78301 |
| 取付適用規格 | 114-5258 | ||
| 取扱説明書（圧着工具） | 408-10414（91576-1）（S）、408-8547-1（91595-1）（M） | ||
| 取扱説明書（引抜工具） | （1276716-1）411-5900 | ||
- ※ D-2600Dに使用するD-3000コンタクトは規格を参照。
- ※ 取扱説明書は採用時には必ず取り寄せすること。
- ※ インターネットの電子カタログからも入手可能。
| 種類 | 材質 | 仕上げ |
|---|---|---|
| リセ・コンタクト タブ・コンタクト | 銅合金 | ニッケル下地金めっき（0.38μm） |
| 基板側 タブ・ポスト | 銅合金 | スズめっきおよび ニッケル下地金めっき（0.38μm） |
| ハウジング | UL94-V-0、ガラス入りサーモプラスチックPBT | |
安全規格
下記の安全規格は、型番毎に承認されています。承認の有無は型番毎に要問合せ。
なお、当社の性能仕様と異なる場合がありますので、注意すること。
| 規格 | シリーズ | |||||
|---|---|---|---|---|---|---|
| D-2100シリーズ | D-2100M ドロワー・タイプ | |||||
| 定格電圧 | 定格電流 | 定格温度 | 定格電圧 | 定格電流 | 定格温度 | |
| 製品規格 108-5619（一般） 108-5659（ドロワー・タイプ） | 250V AC/DC | 5A （1極） | －55℃～＋105℃ | 250V AC/DC | 2.6A （AWG#20時 50極 装填） | －55℃～＋105℃ |
| UL File No.E28476 | 使用機器の要求条件によって決められる | 使用機器の要求条件によって決められる | ─ | 使用機器の要求条件によって決められる | 使用機器の要求条件によって決められる | ─ |
| CSA Report No. LR 7189 | 250V AC/DC | AWG#24～#28: 3.3A AWG#18～#22: 5A（1極） | ─ | 250V AC/DC | max.5A/1極当り | ─ |
| TÜV License No. R 9950679 | 125V AC/DC | 5A（1極） | －55℃～＋105℃ | 125V AC/DC | max.5A/1極当り | －55℃～＋105℃ |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
139円 ( 153円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
146円 ( 161円 ) | 在庫品1日目当日出荷可能 |
193円 ( 212円 ) | 在庫品1日目当日出荷可能 |
135円 ( 149円 ) | 在庫品1日目当日出荷可能 |
138円 ( 152円 ) | 在庫品1日目当日出荷可能 |
145円 ( 160円 ) | 在庫品1日目当日出荷可能 |
197円 ( 217円 ) | 在庫品1日目当日出荷可能 |
142円 ( 156円 ) | 在庫品1日目当日出荷可能 |
109円 ( 120円 ) | 在庫品1日目当日出荷可能 |
137円 ( 151円 ) | 在庫品1日目当日出荷可能 |
141円 ( 155円 ) | 在庫品1日目当日出荷可能 |
153円 ( 168円 ) | 在庫品1日目当日出荷可能 |
119円 ( 131円 ) | 在庫品1日目当日出荷可能 |
132円 ( 145円 ) | 在庫品1日目当日出荷可能 |
75円 ( 83円 ) | 在庫品1日目当日出荷可能 |
147円 ( 162円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
193円 ( 212円 ) | 在庫品1日目当日出荷可能 |
141円 ( 155円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 5日目 |
267円 ( 294円 ) | 在庫品1日目当日出荷可能 |
143円 ( 157円 ) | 在庫品1日目当日出荷可能 |
141円 ( 155円 ) | 在庫品1日目当日出荷可能 |
143円 ( 157円 ) | 在庫品1日目当日出荷可能 |
178円 ( 196円 ) | 在庫品1日目当日出荷可能 |
127円 ( 140円 ) | 在庫品1日目当日出荷可能 |
137円 ( 151円 ) | 在庫品1日目当日出荷可能 |
72円 ( 79円 ) | 在庫品1日目当日出荷可能 |
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
159円 ( 175円 ) | 在庫品1日目当日出荷可能 |
225円 ( 248円 ) | 在庫品1日目当日出荷可能 |
264円 ( 290円 ) | 在庫品1日目当日出荷可能 |
224円 ( 246円 ) | 在庫品1日目当日出荷可能 |
342円 ( 376円 ) | 在庫品1日目当日出荷可能 |
318円 ( 350円 ) | 在庫品1日目当日出荷可能 |
438円 ( 482円 ) | 在庫品1日目当日出荷可能 |
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
512円 ( 563円 ) | 在庫品1日目当日出荷可能 |
1,650円 ( 1,815円 ) | 在庫品1日目当日出荷可能 |
229円 ( 252円 ) | 在庫品1日目当日出荷可能 |
242円 ( 266円 ) | 6日目 |
347円 ( 382円 ) | 在庫品1日目当日出荷可能 |
352円 ( 387円 ) | 6日目 |
142円 ( 156円 ) | 在庫品1日目当日出荷可能 |
532円 ( 585円 ) | 15日目 |
313円 ( 344円 ) | 在庫品1日目当日出荷可能 |
514円 ( 565円 ) | 在庫品1日目当日出荷可能 |
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
403円 ( 443円 ) | 在庫品1日目当日出荷可能 |
