【穴加工対応】［E-B-N］自立制御盤キャビネット・基台なしフカサ350mm

カタログ |

Web設計対応

通常単価(税別): 57,680円～366,430円

税込単価: 63,448円～403,073円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ300mm

通常出荷日：4 日目～

さまざまな設置に対応可能な基台なし自立制御盤キャビネット！【特長】・機能性・デ...

用途
自立
材質
鉄
外形寸法D 奥行(厚み) (mm)
350
穴加工対応
Web設計対応
開閉形状
ハンドル
基板・中板
鉄製
板厚（本体） (mm)
2.3
板厚（扉・カバー） (mm)
2.3
板厚（中板） (mm)
2.3
代表規格
なし

ご注意

仕様・寸法など詳細につきましては自立制御盤キャビネット・基台付（E-B）をご参照ください。
製造方法の変更により商品仕様の一部に変更点がございます。詳細は<こちら>をご確認ください。
「ボックス穴加工サービス」で2025年10月6日以降にご注文される場合、2025年10月6日以前にご作成いただいた作図図面は書き換えが必要となります。ご迷惑をおかけ致しますこと心よりお詫び申し上げます。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

未確定：候補が104型番あります。

ボックス穴加工サービスはこちらの型番ではご利用いただけません。

商品仕様
型番リスト
詳細情報

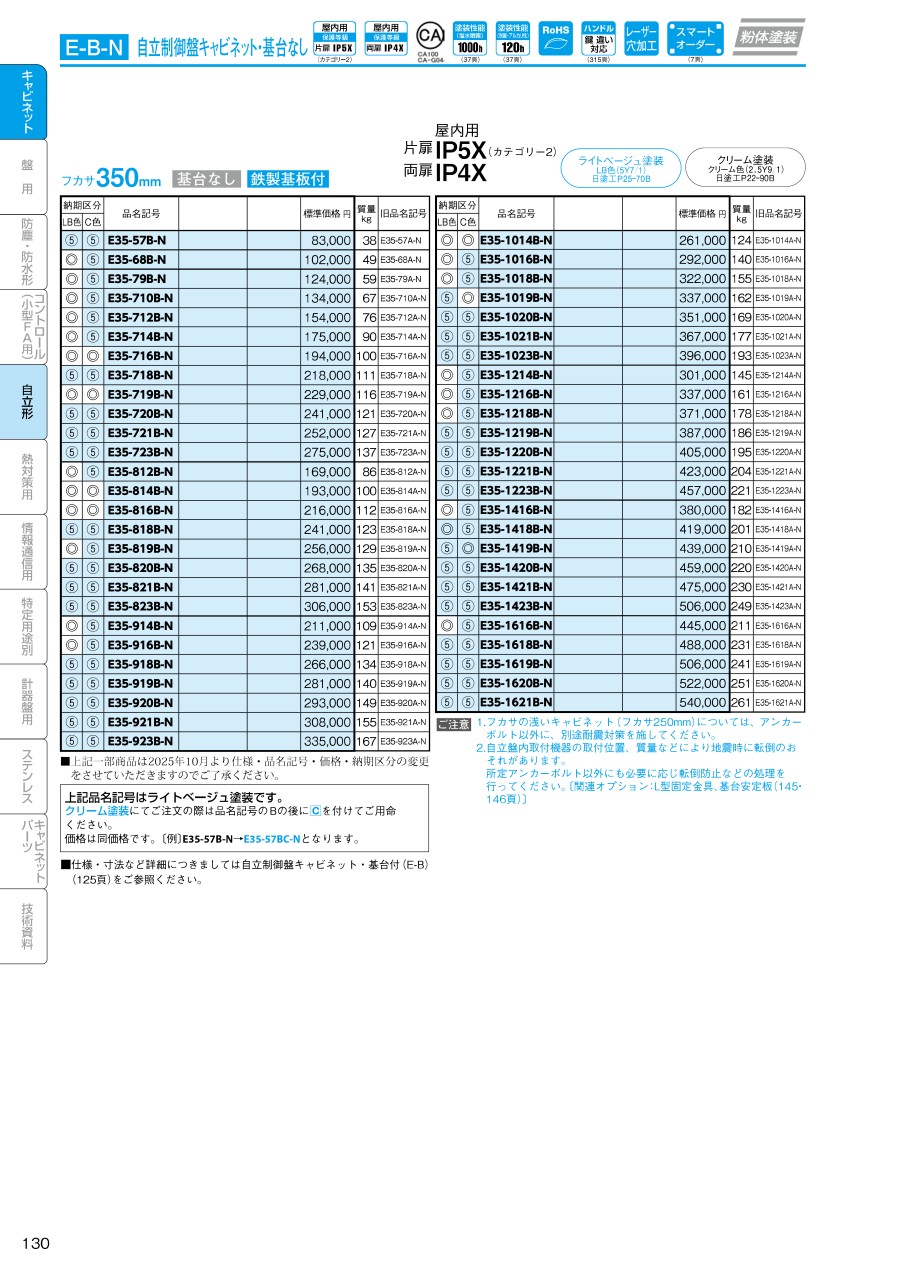

カタログ

商品仕様

熱関連機器選定補助ツール

日東工業製「熱関連機器選定プログラム」のダウンロードは、上記画像をクリックして進んでください。
※日東工業HPへと移動します。

穴加工サービスの対象品です！日東工業製品　穴加工サービス拡大中

日東ステンレスボックスも穴加工サービス開始！
最短4日目出荷～
対象シリーズはこちらからご確認ください。

日東工業ボックスの穴加工　サービス詳細はこちら

Webで簡単設計（CAD知識は不要！）
設計完了後即見積・注文可能

【ボックス穴加工サービスのご案内】

便利機能

［！］背面（扉面）中央は、溶接加工により穴加工できません。範囲はボックス穴加工サービスにてご確認いただけます。

画像例

E-B-N・自立制御盤キャビネット・基台なしフカサ350mm

塗装色	ライトベージュ塗装(5Y7/1) LB色(日塗工H25-70B)	クリーム塗装(2.5Y9/1) クリーム色(日塗工H22-90B)
材質	鉄
取付基板	鉄製基板(2.3mm)　クリーム塗装（2.5Y8/2)
キャビネット板厚	扉2.3mm　ボデー2.3mm 下面開口プレート1.6mm
ハンドル	防水平面ハンドル　(小)H-85　タテ寸法1,200mm以下 (キーNo.N200：2コ)　(大)H-87　タテ寸法1,400mm以上
扉形式	片扉または両扉

［！］ミスミでは扉のみの取り扱いはございません。

この商品の特長

保護等級屋内用 IP4X（両扉）
保護等級屋内用 IP5X（片扉）

キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。

キャビネット工業会規格及び環境指針適合

キャビネット工業会の規格「金属製汎用キャビネット」（CA100）および環境指針（CA-G04）に適合しているキャビネット。

塗装性能（塩水噴霧）1,000h

JISK5600-7-1 塗料一般試験方法耐中性塩水噴霧性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により、耐中性塩水噴霧性1,000h: 重耐塩仕様。

※ 性能はテストピースによる塗装性能を表し、判定基準はJSIA-T1020による。

塗装性能（耐酸・アルカリ性）120h

JISK5600-6-1　塗料一般試験方法耐液体性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により耐アルカリ仕様、耐酸仕様。

※ 性能はテストピースによる塗装性能を表し、判定基準はJIS K5981による。

鍵番号違い対応

組み替え対応により、鍵番号の変更が可能。
変更時はTAK70番シリーズにて40種類鍵番号にて対応。

レーザー穴加工対象品

レーザー加工機を使用して、追加工を行う。高出力のレーザー光により金属を溶断して、穴加工を実施。

粉体塗装

環境にやさしく、防錆力に優れた粉体塗装を採用。

この商品の寸法図

フカサ : 350mm

［！］ミスミでは日東工業製品の規格外寸法の製作を行っておりません。

品名記号	扉形式	寸法 mm			アイボルト含寸法タテ mm	基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	扉形式	Ｗ横	Ｈ縦	D深さ	アイボルト含寸法タテ mm	ヨコ	タテ	有効フカサ mm	製品質量 kg
E35-57B-N	片扉	500	700	350	751	420	620	330	38
E35-57BC-N	片扉	500	700	350	751	420	620	330	38
E35-68B-N	片扉	600	800	350	851	520	720	330	49
E35-68BC-N	片扉	600	800	350	851	520	720	330	49
E35-79B-N	片扉	700	900	350	951	620	820	330	59
E35-79BC-N	片扉	700	900	350	951	620	820	330	59
E35-710B-N	片扉	700	1,000	350	1,051	620	920	324	67
E35-710BC-N	片扉	700	1,000	350	1,051	620	920	324	67
E35-712B-N	片扉	700	1,200	350	1,251	620	1,120	324	76
E35-712BC-N	片扉	700	1,200	350	1,251	620	1,120	324	76
E35-714B-N	片扉	700	1,400	350	1,451	580	1,280	324	90
E35-714BC-N	片扉	700	1,400	350	1,451	580	1,280	324	90
E35-716B-N	片扉	700	1,600	350	1,651	580	1,480	324	100
E35-716BC-N	片扉	700	1,600	350	1,651	580	1,480	324	100
E35-718B-N	片扉	700	1,800	350	1,851	580	1,680	324	111
E35-718BC-N	片扉	700	1,800	350	1,851	580	1,680	324	111
E35-719B-N	片扉	700	1,900	350	1,951	580	1,780	324	116
E35-719BC-N	片扉	700	1,900	350	1,951	580	1,780	324	116
E35-720B-N	片扉	700	2,000	350	2,051	580	1,880	315	121
E35-720BC-N	片扉	700	2,000	350	2,051	580	1,880	315	121
E35-721B-N	片扉	700	2,100	350	2,151	580	1,980	315	127
E35-721BC-N	片扉	700	2,100	350	2,151	580	1,980	315	127
E35-723B-N	片扉	700	2,300	350	2,351	580	2,180	315	137
E35-723BC-N	片扉	700	2,300	350	2,351	580	2,180	315	137
E35-812B-N	片扉	800	1,200	350	1,251	720	1,120	324	86
E35-812BC-N	片扉	800	1,200	350	1,251	720	1,120	324	86
E35-814B-N	片扉	800	1,400	350	1,451	680	1,280	324	100
E35-814BC-N	片扉	800	1,400	350	1,451	680	1,280	324	100
E35-816B-N	片扉	800	1,600	350	1,651	680	1,480	324	112
E35-816BC-N	片扉	800	1,600	350	1,651	680	1,480	324	112
E35-818B-N	片扉	800	1,800	350	1,851	680	1,680	324	123
E35-818BC-N	片扉	800	1,800	350	1,851	680	1,680	324	123
E35-819B-N	片扉	800	1,900	350	1,951	680	1,780	324	129
E35-819BC-N	片扉	800	1,900	350	1,951	680	1,780	324	129
E35-820B-N	片扉	800	2,000	350	2,051	680	1,880	315	135
E35-820BC-N	片扉	800	2,000	350	2,051	680	1,880	315	135
E35-821B-N	片扉	800	2,100	350	2,151	680	1,980	315	141
E35-821BC-N	片扉	800	2,100	350	2,151	680	1,980	315	141
E35-823B-N	片扉	800	2,300	350	2,351	680	2,180	315	153
E35-823BC-N	片扉	800	2,300	350	2,351	680	2,180	315	153
E35-914B-N	片扉	900	1,400	350	1,451	780	1,280	324	109
E35-914BC-N	片扉	900	1,400	350	1,451	780	1,280	324	109
E35-916B-N	片扉	900	1,600	350	1,651	780	1,480	324	121
E35-916BC-N	片扉	900	1,600	350	1,651	780	1,480	324	121
E35-918B-N	片扉	900	1,800	350	1,851	780	1,680	324	134
E35-918BC-N	片扉	900	1,800	350	1,851	780	1,680	324	134
E35-919B-N	片扉	900	1,900	350	1,951	780	1,780	324	140
E35-919BC-N	片扉	900	1,900	350	1,951	780	1,780	324	140
E35-920B-N	片扉	900	2,000	350	2,051	780	1,880	315	149
E35-920BC-N	片扉	900	2,000	350	2,051	780	1,880	315	149
E35-921B-N	片扉	900	2,100	350	2,151	780	1,980	315	155
E35-921BC-N	片扉	900	2,100	350	2,151	780	1,980	315	155
E35-923B-N	片扉	900	2,300	350	2,351	780	2,180	315	167
E35-923BC-N	片扉	900	2,300	350	2,351	780	2,180	315	167
E35-1014B-N	両扉	1,000	1,400	350	1,451	880	1,280	324	124
E35-1014BC-N	両扉	1,000	1,400	350	1,451	880	1,280	324	124
E35-1016B-N	両扉	1,000	1,600	350	1,651	880	1,480	324	140
E35-1016BC-N	両扉	1,000	1,600	350	1,651	880	1,480	324	140
E35-1018B-N	両扉	1,000	1,800	350	1,851	880	1,680	324	155
E35-1018BC-N	両扉	1,000	1,800	350	1,851	880	1,680	324	155
E35-1019B-N	両扉	1,000	1,900	350	1,951	880	1,780	324	162
E35-1019BC-N	両扉	1,000	1,900	350	1,951	880	1,780	324	162
E35-1020B-N	両扉	1,000	2,000	350	2,051	880	1,880	315	169
E35-1020BC-N	両扉	1,000	2,000	350	2,051	880	1,880	315	169
E35-1021B-N	両扉	1,000	2,100	350	2,151	880	1,980	315	177
E35-1021BC-N	両扉	1,000	2,100	350	2,151	880	1,980	315	177
E35-1023B-N	両扉	1,000	2,300	350	2,351	880	2,180	315	193
E35-1023BC-N	両扉	1,000	2,300	350	2,351	880	2,180	315	193
E35-1214B-N	両扉	1,200	1,400	350	1,451	1,080	1,280	324	145
E35-1214BC-N	両扉	1,200	1,400	350	1,451	1,080	1,280	324	145
E35-1216B-N	両扉	1,200	1,600	350	1,651	1,080	1,480	324	161
E35-1216BC-N	両扉	1,200	1,600	350	1,651	1,080	1,480	324	161
E35-1218B-N	両扉	1,200	1,800	350	1,851	1,080	1,680	324	178
E35-1218BC-N	両扉	1,200	1,800	350	1,851	1,080	1,680	324	178
E35-1219B-N	両扉	1,200	1,900	350	1,951	1,080	1,780	324	186
E35-1219BC-N	両扉	1,200	1,900	350	1,951	1,080	1,780	324	186
E35-1220B-N	両扉	1,200	2,000	350	2,051	1,080	1,880	315	195
E35-1220BC-N	両扉	1,200	2,000	350	2,051	1,080	1,880	315	195
E35-1221B-N	両扉	1,200	2,100	350	2,151	1,080	1,980	315	204
E35-1221BC-N	両扉	1,200	2,100	350	2,151	1,080	1,980	315	204
E35-1223B-N	両扉	1,200	2,300	350	2,351	1,080	2,180	315	221
E35-1223BC-N	両扉	1,200	2,300	350	2,351	1,080	2,180	315	221
E35-1416B-N	両扉	1,400	1,600	350	1,660	1,280	1,480	324	182
E35-1416BC-N	両扉	1,400	1,600	350	1,660	1,280	1,480	324	182
E35-1418B-N	両扉	1,400	1,800	350	1,860	1,280	1,680	324	201
E35-1418BC-N	両扉	1,400	1,800	350	1,860	1,280	1,680	324	201
E35-1419B-N	両扉	1,400	1,900	350	1,960	1,280	1,780	324	210
E35-1419BC-N	両扉	1,400	1,900	350	1,960	1,280	1,780	324	210
E35-1420B-N	両扉	1,400	2,000	350	2,060	1,280	1,880	315	220
E35-1420BC-N	両扉	1,400	2,000	350	2,060	1,280	1,880	315	220
E35-1421B-N	両扉	1,400	2,100	350	2,160	1,280	1,980	315	230
E35-1421BC-N	両扉	1,400	2,100	350	2,160	1,280	1,980	315	230
E35-1423B-N	両扉	1,400	2,300	350	2,360	1,280	2,180	315	249
E35-1423BC-N	両扉	1,400	2,300	350	2,360	1,280	2,180	315	249
E35-1616B-N	両扉	1,600	1,600	350	1,660	1,480	1480	312	211
E35-1616BC-N	両扉	1,600	1,600	350	1,660	1,480	1480	312	211
E35-1618B-N	両扉	1,600	1,800	350	1,860	1,480	1680	312	231
E35-1618BC-N	両扉	1,600	1,800	350	1,860	1,480	1680	312	231
E35-1619B-N	両扉	1,600	1,900	350	1,960	1,480	1780	312	241
E35-1619BC-N	両扉	1,600	1,900	350	1,960	1,480	1780	312	241
E35-1620B-N	両扉	1,600	2,000	350	2,060	1,480	1880	312	251
E35-1620BC-N	両扉	1,600	2,000	350	2,060	1,480	1880	312	251
E35-1621B-N	両扉	1,600	2,100	350	2,160	1,480	1980	312	261
E35-1621BC-N	両扉	1,600	2,100	350	2,160	1,480	1980	312	261

［！］有効フカサはハンドル部、図面ホルダなどにより減少しますのでご注意ください。
［！］両扉の合わせ部の有効フカサは68mm引いた寸法となります。
［！］基板への穴加工可能範囲は、W横寸法が1400mm以下です。H縦寸法、フカサ寸法等に制限はございません。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

保護機能(耐環境性)

塗装色

扉形式

RoHS?

最小発注数量

500	700	IP5X	ライトベージュ（5Y7/1）	片扉	-	1個
500	700	IP5X	クリーム（2.5Y9/1）	片扉	-	1個
600	800	IP5X	ライトベージュ（5Y7/1）	片扉	-	1個
600	800	IP5X	クリーム（2.5Y9/1）	片扉	-	1個
700	900	IP5X	ライトベージュ（5Y7/1）	片扉	-	1個
700	900	IP5X	クリーム（2.5Y9/1）	片扉	-	1個
1000	1400	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1000	1400	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1000	1600	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1000	1600	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1000	1800	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1000	1800	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1000	1900	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1000	1900	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1000	2000	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1000	2000	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1000	2100	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1000	2100	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1000	2300	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1000	2300	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1200	1400	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1200	1400	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1200	1600	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1200	1600	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1200	1800	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1200	1800	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1200	1900	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1200	1900	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1200	2000	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1200	2000	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1200	2100	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1200	2100	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1200	2300	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1200	2300	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1400	1600	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1400	1600	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1400	1800	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1400	1800	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1400	1900	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1400	1900	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1400	2000	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1400	2000	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1400	2100	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1400	2100	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1400	2300	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1400	2300	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1600	1600	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1600	1600	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1600	1800	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1600	1800	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1600	1900	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1600	1900	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1600	2000	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1600	2000	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
1600	2100	IP4X	ライトベージュ（5Y7/1）	両扉	-	1個
1600	2100	IP4X	クリーム（2.5Y9/1）	両扉	-	1個
700	1000	IP5X	ライトベージュ（5Y7/1）	片扉	-	1個
700	1000	IP5X	クリーム（2.5Y9/1）	片扉	-	1個
700	1200	IP5X	ライトベージュ（5Y7/1）	片扉	-	1個
700	1200	IP5X	クリーム（2.5Y9/1）	片扉	-	1個

通常単価(税別) (税込単価)	通常出荷日

57,680円 ( 63,448円 )	9日目
57,680円 ( 63,448円 )	9日目
69,540円 ( 76,494円 )	9日目
69,540円 ( 76,494円 )	9日目
83,610円 ( 91,971円 )	9日目
83,610円 ( 91,971円 )	9日目
177,550円 ( 195,305円 )	9日目
177,550円 ( 195,305円 )	9日目
199,210円 ( 219,131円 )	9日目
199,210円 ( 219,131円 )	9日目
223,510円 ( 245,861円 )	9日目
223,510円 ( 245,861円 )	9日目
223,720円 ( 246,092円 )	9日目
223,720円 ( 246,092円 )	9日目
242,150円 ( 266,365円 )	9日目
242,150円 ( 266,365円 )	9日目
257,360円 ( 283,096円 )	9日目
257,360円 ( 283,096円 )	9日目
269,600円 ( 296,560円 )	9日目
269,600円 ( 296,560円 )	9日目
204,270円 ( 224,697円 )	9日目
204,270円 ( 224,697円 )	9日目
229,250円 ( 252,175円 )	9日目
229,250円 ( 252,175円 )	9日目
254,500円 ( 279,950円 )	9日目
254,500円 ( 279,950円 )	9日目
263,260円 ( 289,586円 )	9日目
263,260円 ( 289,586円 )	9日目
277,030円 ( 304,733円 )	9日目
277,030円 ( 304,733円 )	9日目
290,940円 ( 320,034円 )	9日目
290,940円 ( 320,034円 )	9日目
318,610円 ( 350,471円 )	9日目
318,610円 ( 350,471円 )	9日目
249,450円 ( 274,395円 )	9日目
249,450円 ( 274,395円 )	9日目
292,380円 ( 321,618円 )	9日目
292,380円 ( 321,618円 )	9日目
307,440円 ( 338,184円 )	9日目
307,440円 ( 338,184円 )	9日目
315,900円 ( 347,490円 )	9日目
315,900円 ( 347,490円 )	9日目
311,600円 ( 342,760円 )	9日目
311,600円 ( 342,760円 )	9日目
345,790円 ( 380,369円 )	9日目
345,790円 ( 380,369円 )	9日目
311,220円 ( 342,342円 )	9日目
311,220円 ( 342,342円 )	9日目
337,060円 ( 370,766円 )	9日目
337,060円 ( 370,766円 )	9日目
343,600円 ( 377,960円 )	9日目
343,600円 ( 377,960円 )	9日目
340,940円 ( 375,034円 )	9日目
340,940円 ( 375,034円 )	9日目
366,430円 ( 403,073円 )	9日目
366,430円 ( 403,073円 )	9日目
91,090円 ( 100,199円 )	9日目
91,090円 ( 100,199円 )	9日目
104,750円 ( 115,225円 )	9日目
104,750円 ( 115,225円 )	9日目

基本情報

基本情報

さまざまな設置に対応可能な基台なし自立制御盤キャビネット！
【特長】
・機能性・デザイン性に優れた施錠可能な防水平面ハンドルを採用しています
・扉裏面およびボデー側面には溶接ナット付で、配線および機器取り付けに便利です
・天面はオプション・LED照明パネルの取り付けが可能です
・ボデー側面は配線支持レール付ですので、配線作業が容易です
・利用度が高く、実用的なスチール製図面ホルダを採用しています
【用途】
・屋内用、自立形キャビネット、制御盤用

ご注意

仕様・寸法など詳細につきましては自立制御盤キャビネット・基台付（E-B）をご参照ください。
製造方法の変更により商品仕様の一部に変更点がございます。詳細は<こちら>をご確認ください。
「ボックス穴加工サービス」で2025年10月6日以降にご注文される場合、2025年10月6日以前にご作成いただいた作図図面は書き換えが必要となります。ご迷惑をおかけ致しますこと心よりお詫び申し上げます。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

ボックス穴加工サービス加工公差について

基準寸法（mm）	許容差（mm）
2,300以下	±3.0

ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックス自立盤ハンドル RJSAシリーズ
ご希望の寸法が無く、フリーサイズ品をご希望の方はこちら。<br>穴加工も無料で対応いたします。
日東工業
LP ルーバー AES樹脂製
ボックスへ取り付けて、盤内換気にご利用ください。<br>防虫用ステンレス製金網付、フィルタは水洗いで再利用可能です。在庫品は最短で当日出荷できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【穴加工対応】［E-B-N］自立制御盤キャビネット・基台なしフカサ350mmのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【穴加工対応】［E-B-N］自立制御盤キャビネット・基台なしフカサ350mm	【穴加工対応】［E-B］自立制御盤キャビネットフカサ350mm	【穴加工対応】［E-B-N］自立制御盤キャビネット・基台なしフカサ250mm	【穴加工対応】［E-B-N］自立制御盤キャビネット・基台なしフカサ400mm	【穴加工対応】［E-B-N］自立制御盤キャビネット・基台なしフカサ500mm	【穴加工対応】B・S 盤用キャビネット・露出形深さ350mm
メーカー	日東工業	日東工業	日東工業	日東工業	日東工業	日東工業
通常価格	57,680円-	65,550円 -	113,950円 -	143,750円 -	105,520円 -	29,690円 -
通常出荷日	9日目	9日目	9日目	9日目	9日目	2日目〜
用途	自立	自立	自立	自立	自立	制御・中継
材質	鉄	鉄	鉄	鉄	鉄	鉄
外形寸法D 奥行(厚み)(mm)	350	350	250	400	500	350
穴加工対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応
開閉形状	ハンドル	ハンドル	ハンドル	ハンドル	ハンドル	ハンドル
