日東工業

BP22-J 自立鉄製基板

カタログ |

数量スライド割引

通常単価(税別): 9,990円～23,150円

税込単価: 10,989円～25,465円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・付属の歯付座金で導通がとれる。・塗装色：クリーム塗装（2.5Y8/2...

材質
鉄
板厚 (mm)
2.3
色彩又は表面処理
クリーム塗装(2.5Y8/2)
セット内容
基板1枚、取付ボルト
備考
セット商品です

未確定：候補が43型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

BP22-J 自立鉄製基板の仕様

BP22-J 自立鉄製基板の外形寸法

BP22-J 自立鉄製基板の取付例

品名記号	セット内容	外形寸法mm		製品質量 kg	適用キャビネットと取付面
品名記号	セット内容	A（ヨコ）	B（タテ）	製品質量 kg	キャビネット高さ	E 側面※	FZ 側面	FZ 背面
BP22-2510J	基板1枚､取付ボルト	255	1,040	5.5	1,200	フカサ 350mm	フカサ 400mm	-
BP22-2512J			1,240	6.5	1,400
BP22-2514J			1,440	7.3	1,600
BP22-2516J			1,640	8.6	1,800
BP22-2517J			1,740	8.7	1,900
BP22-2518J			1,840	9.6	2,000
BP22-2519J			1,940	9.7	2,100
BP22-2521J			2,140	10.6	2,300
BP22-3012J	基板1枚､取付ボルト	305	1,240	7.7	1,400	フカサ 400mm	-	-
BP22-3014J			1,440	8.6	1,600
BP22-3016J			1,640	10.1	1,800
BP22-3017J			1,740	10.3	1,900
BP22-3018J			1,840	11.3	2,000
BP22-3019J			1,940	11.4	2,100
BP22-3021J			2,140	12.5	2,300
BP22-3514J	基板1枚､取付ボルト	355	1,440	9.9	1,600	-	フカサ 500mm	-
BP22-3517J			1,740	11.9	1,900
BP22-3519J			1,940	13.2	2,100
BP22-3521J			2,140	14.4	2,300
BP22-4010J	基板1枚､取付ボルト	405	1,040	8.4	1,200	フカサ 500mm	-	-
BP22-4012J			1,240	10.0	1,400
BP22-4014J			1,440	11.2	1,600
BP22-4016J			1,640	13.1	1,800
BP22-4017J			1,740	13.4	1,900
BP22-4018J			1,840	14.7	2,000
BP22-4019J			1,940	14.9	2,100
BP22-4021J			2,140	16.4	2,300
BP22-4514J	基板1枚､取付ボルト	455	1,440	12.5	1,600	-	フカサ 600mm	ヨコ 600mm
BP22-4517J			1,740	15.0	1,900
BP22-4519J			1,940	16.7	2,100
BP22-4521J			2,140	18.3	2,300
BP22-5514J	基板1枚､取付ボルト	555	1,440	15.1	1,600	-	-	ヨコ 700mm
BP22-5517J			1,740	18.2	1,900
BP22-5519J			1,940	20.2	2,100
BP22-5521J			2,140	22.2	2,300
BP22-6514J	基板1枚､取付ボルト	655	1,440	17.7	1,600	-	フカサ 800mm	ヨコ 800mm
BP22-6517J			1,740	21.3	1,900
BP22-6519J			1,940	23.7	2,100
BP22-6521J			2,140	26.0	2,300
BP22-7514J	基板1枚､取付ボルト	755	1,440	20.3	1,600	-	-	ヨコ 900mm
BP22-7517J			1,740	24.4	1,900
BP22-7519J			1,940	27.2	2,100
BP22-7521J			2,140	29.9	2,300

※E25、EL、（S）OEM、OE-L（D）の側面には取り付けできません。

注意・禁止事項

FZシリーズキャビネットにおいて背面にオプションの鉄製基板セット（FCX-ZT）を装着されている場合、側面に取付ける自立鉄製基板は干渉しますので、適用サイズよりヨコ寸法が1サイズ小さいものを選定してください。
FZシリーズキャビネットにおいて前後扉仕様で自立鉄製基板を最背面に取付けできません。FCX-ZTをご使用ください。
FZにご使用される場合、システムレール（FCX21-Z）と組合わせてご利用ください。

型番リスト

表示件数

型番

寸法（横）

(mm)

寸法（縦）

(mm)

RoHS?

最小発注数量

255	1040	10	1個
255	1240	10	1個
255	1440	10	1個
255	1640	10	1個
255	1740	10	1個
255	1840	10	1個
255	1940	10	1個
255	2140	10	1個
305	1240	10	1個
305	1440	10	1個
305	1640	10	1個
305	1740	10	1個
305	1840	10	1個
305	1940	10	1個
305	2140	10	1個
355	1440	10	1個
355	1740	10	1個
355	1940	10	1個
355	2140	10	1個
405	1040	10	1個
405	1240	10	1個
405	1440	10	1個
405	1640	10	1個
405	1740	10	1個
405	1840	10	1個
405	1940	10	1個
405	2140	10	1個
455	1440	10	1個
455	1740	10	1個
455	1940	10	1個
455	2140	10	1個
555	1440	10	1個
555	1740	10	1個
555	1940	10	1個
555	2140	10	1個
655	1440	10	1個
655	1740	10	1個
655	1940	10	1個
655	2140	10	1個
755	1440	10	1個
755	1740	10	1個
755	1940	10	1個
755	2140	10	1個

通常単価(税別) (税込単価)	通常出荷日

9,990円 ( 10,989円 )	2日目
9,990円 ( 10,989円 )	2日目
10,220円 ( 11,242円 )	2日目
10,760円 ( 11,836円 )	2日目
12,080円 ( 13,288円 )	2日目
10,990円 ( 12,089円 )	2日目
10,980円 ( 12,078円 )	2日目
12,080円 ( 13,288円 )	2日目
10,440円 ( 11,484円 )	2日目
12,070円 ( 13,277円 )	2日目
12,070円 ( 13,277円 )	2日目
12,080円 ( 13,288円 )	2日目
12,070円 ( 13,277円 )	2日目
13,170円 ( 14,487円 )	2日目
13,170円 ( 14,487円 )	2日目
10,980円 ( 12,078円 )	2日目
13,170円 ( 14,487円 )	2日目
13,170円 ( 14,487円 )	2日目
14,340円 ( 15,774円 )	2日目
12,080円 ( 13,288円 )	2日目
10,980円 ( 12,078円 )	2日目
12,080円 ( 13,288円 )	2日目
13,180円 ( 14,498円 )	2日目
13,170円 ( 14,487円 )	2日目
13,160円 ( 14,476円 )	2日目
14,280円 ( 15,708円 )	2日目
14,160円 ( 15,576円 )	2日目
13,180円 ( 14,498円 )	2日目
14,240円 ( 15,664円 )	2日目
15,350円 ( 16,885円 )	2日目
15,410円 ( 16,951円 )	2日目
14,240円 ( 15,664円 )	2日目
15,440円 ( 16,984円 )	2日目
16,430円 ( 18,073円 )	2日目
17,560円 ( 19,316円 )	2日目
15,440円 ( 16,984円 )	2日目
17,610円 ( 19,371円 )	2日目
18,740円 ( 20,614円 )	2日目
19,720円 ( 21,692円 )	2日目
16,420円 ( 18,062円 )	3日目
18,740円 ( 20,614円 )	2日目
23,150円 ( 25,465円 )	2日目
23,130円 ( 25,443円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・付属の歯付座金で導通がとれる。
・塗装色：クリーム塗装（2.5Y8/2）。
・材質：鉄。
・板厚：2.3mm。
・セット内容：基板1枚、取付ボルト。
・※方眼目盛はありません。
【用途】
・E-A、OE-A自立キャビネット、FZシリーズの機器などの据置・実装に。

日東工業ボックス穴加工サービス開始しました！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

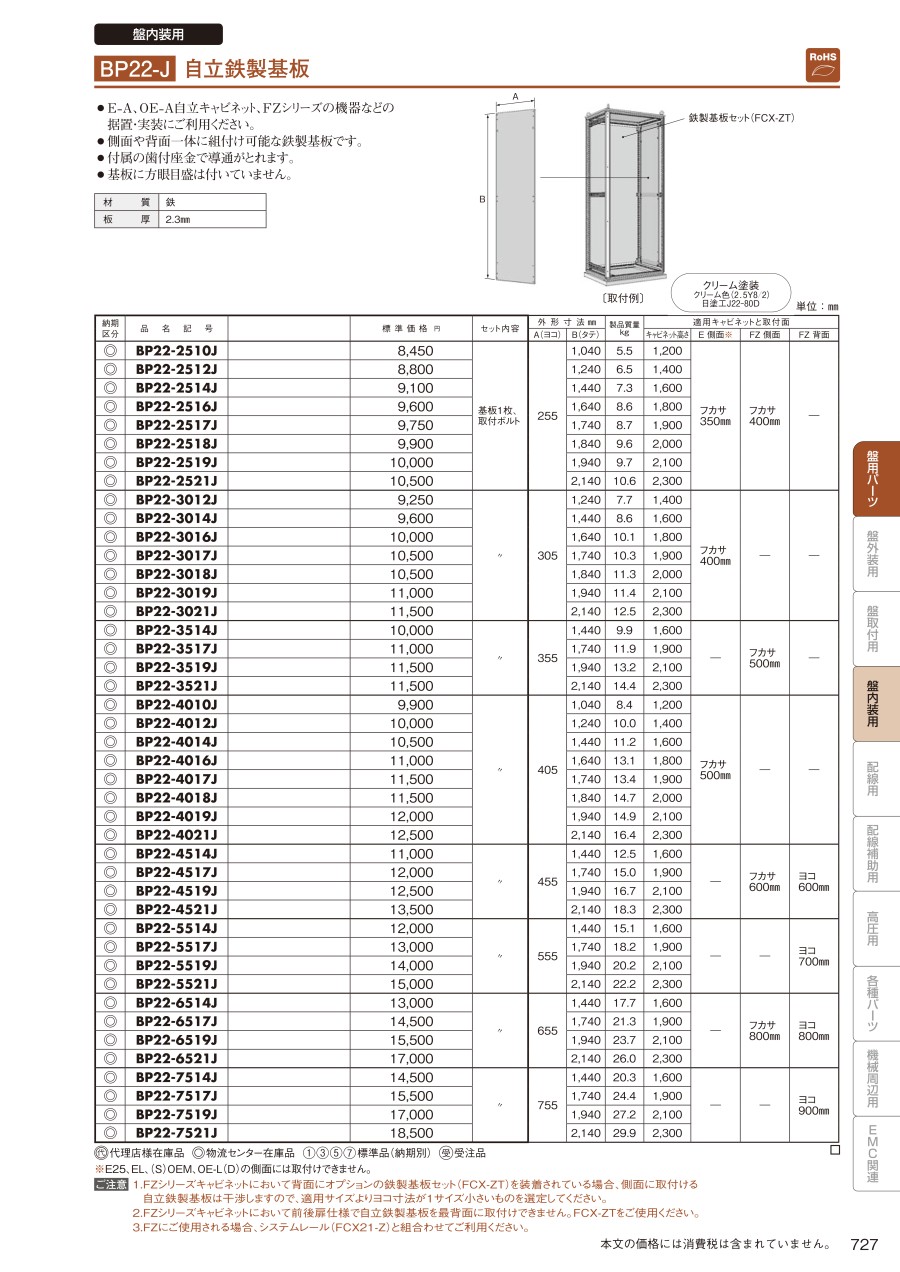

カタログ

カタログ (見開き版)

商品担当おすすめ

日東工業
BP22・鉄製基板（鉄板ベース）
BP22タイプは､鉄製基板です。各種キャビネット用のサイズをきめ細かくご用意しております。
内外電機
鉄製基板
盤用の鉄製基板です。タテ×ヨコ及びヨコ×タテ兼用で利用可能です。塗装色（マンセル値）はクリーム色（2.5Y9/1）になります。
日東工業
FUX-TT 天面鉄製基板（FUL用）
ブレーカ取付台（天面タイプ）（FUX-25B）、中間鉄製基板左ハーフ（FUX-WT）の取付用としてご利用ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
