D5000シリーズ
- 通常単価(税別)
- 111円～4,004円
- 税込単価
- 122円～4,404円
装置の主電源ラインに、高信頼性と作業性向上を提供するナイロンコネクタ。【特長】・装置の主電源ライン向け...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様

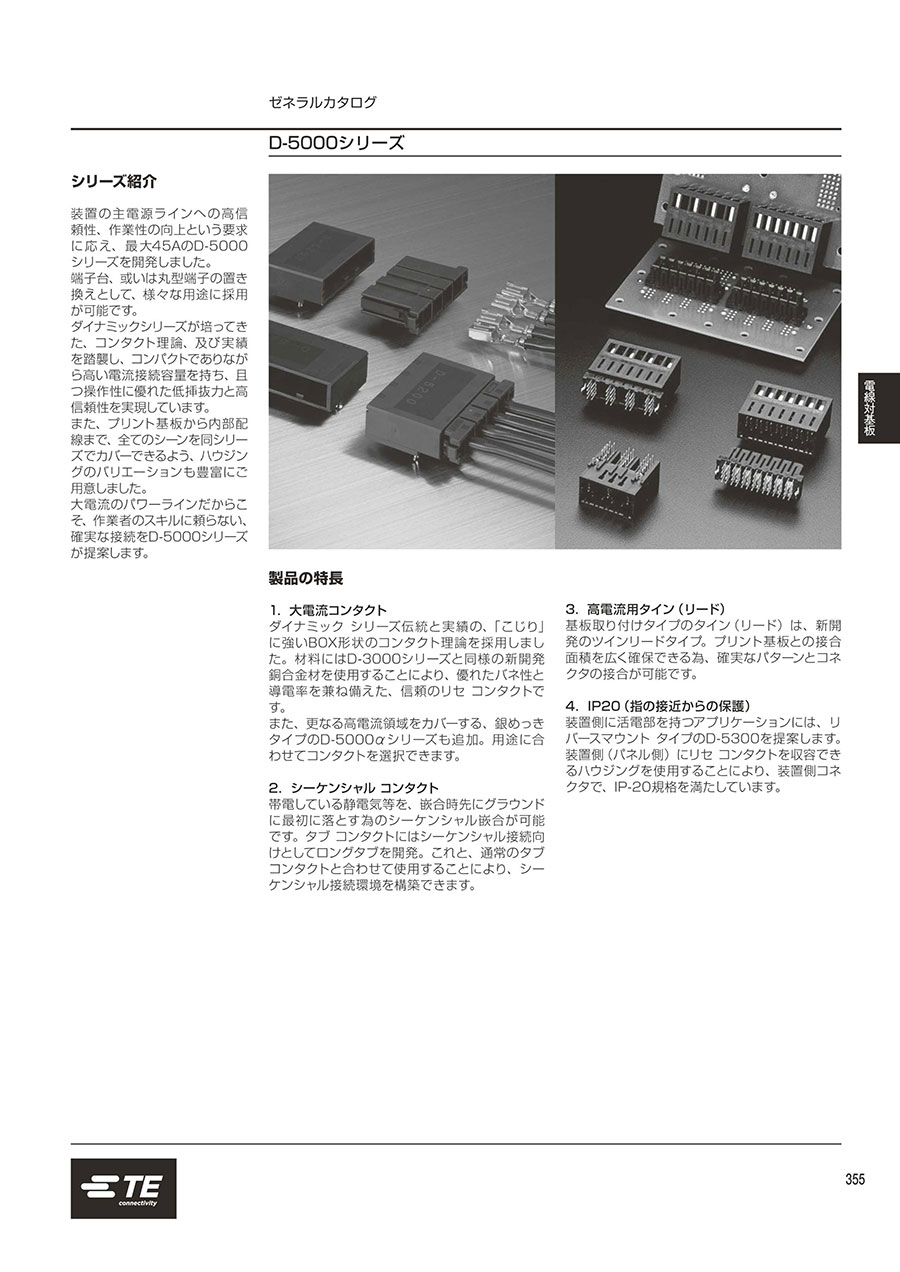

- 大電流コンタクト:ダイナミックシリーズ伝統と実績の、「こじり」に強いBOX形状のコンタクト理論を採用。
- 材料にはD-3000シリーズと同様の新開発銅合金材を使用する事により、優れたバネ性と導電率を兼ね備えた、信頼のリセ・コンタクト。
- また、更なる高電流領域をカバーする、銀めっきタイプのD-5000αシリーズも追加。
- 用途に合わせてコンタクトを選択可能。
- シーケンシャルコンタクト:帯電している静電気等を、嵌合時先にグランドに最初に落とす為のシーケンシャル嵌合が可能。
- タブ・コンタクトにはシーケンシャル接続向けとしてロングタブを開発。
- これと、通常のタブコンタクトと合わせて使用する事により、シーケンシャル接続環境を構築可能。
- 高電流用タイン（リード）:基板取付タイプのタイン（リード）は新開発のツインリードタイプ。
- プリント基板との接合面積を広く確保できる為、確実なパターンとコネクタの接合が可能。
- IP20（指の接近からの保護）:装置側に活電部を持つアプリケーションには、リバースマウントタイプのD-5300を提案。
- 装置側（パネル側）にリセコンタクトを収容できるハウジングを使用する事により、装置側コネクタで、IP-20規格を満たす。
商品画像
- 製品タイプ:コネクタ
- コネクタのスタイル:プラグ
- PCB 取り付け向き:ライト アングル
- コネクタ タイプ:電線対基板
- シールド処理済み:いいえ
- 挿入力:高
- 列間スペーシング:10.16 mm [ 0.4 in ]
- コネクタおよびコンタクトの嵌合先:プリント基板
- シュラウド付き:はい
- グロー ワイヤ定格:標準部品 - 非グロー ワイヤ
- コネクタのタイプ:ヘッダー
- ストレイン リリーフ:なし
- シリーズ番号:5000
電気的特性
・動作電圧:630VAC、630VDC
ボディの特徴
・ヘッダーのタイプ:シュラウド付き
・シール可能:いいえ
端子の特徴
・端子のめっき材質:金
・Contact Current Rating（Max）:45A
・テールのめっき材質:ティン
・テールのめっき厚:2 µm [ 78.74 µin ]
・端子のタイプ:タブ
・端子レイアウト:マトリックス
・シャント/短絡バー:なし
・多重端子のタイプ:なし
・端子のスタイル:ライト アングル
・端子伝導性（代表値）:電力
結線の特徴
・プリント基板に対する結線方法:スルー ホール - はんだ付け
機械的アタッチメント
・嵌合調整:あり
・嵌合調整のタイプ:キー付き
・嵌合保持:あり
・嵌合保持のタイプ:ラッチ
・PCB マウント リテンション:あり
・PCB マウント リテンション タイプ:保持脚
・端子保持:なし
・PCB マウント アラインメント:なし
・ロックのタイプ:ラッチ
ハウジングの特徴
・Centerline（Pitch）:0.4in
・ハウジングの色:黒
・ハウジングの材質:ポリエステル GF
使用条件
・使用温度範囲:-55 〜 +105 ℃ [ -67 〜 +221℉ ]
動作/用途
・アセンブリ統合の特徴:なし
・用途:リセプタクル ハウジング
・ハロゲンフリー:はい
業界スタンダード
・UL 難燃性グレード:UL 94V-0
・VDE 試験済み:いいえ
・CSA 定格 :認定済み
・UL ファイル番号:E28476
・CSA ファイル番号:LR7189
・UL 定格:認可済み
・認証/規格:CSA, UL
実装の特徴
・実装方法:チューブ, ボックスおよびチューブ
D-5000シリーズ 性能仕様 規格
製品仕様
| 項目 | D-5200 | D-5300 | D-5200 α |
|---|---|---|---|
| ピッチ | 10.16mm | ||
| 定格電流 | 30A最大 | 45A最大 | |
| 定格電圧 | 630V AC ／ DC | ||
| 耐電圧 | 3000VAC | ||
| 総合抵抗 | 2mΩ以下 | ||
| 挿入力 | 9.8Ｎ以下（1極当り） | ||
| 引抜力 | 1.96Ｎ以上（1極当り） | ||
| 耐久性 | 50（金0.76μm時） | ||
| ロック強度 | 98Ｎ以上 | ||
極数/電線サイズ/定格電流
単位: A
| 極数 | シリーズ | 電線サイズ（AWG） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 20 | 18 | 16 | 14 | 12 | 10 | 8 | |||
| 6 | D-5200 | ─ | ─ | 16 | 19 | 25 | 30 | ─ | |
| 4 | D-5300 | ||||||||
| 3 | D-5200α | 12 | 16 | 20 | 25 | 33 | 38 | 45 | |
| 4 | 12 | 15 | 18 | 23 | 31 | 35 | 43 | ||
製品規格・取扱説明書
| 製品規格 | 108-5453 | |
|---|---|---|
| テストレポート | 501-5188 | |
| 取付適用規格 | 114-5206 | |
| 手動工具取扱説明書 | 圧着工具型番：234170-1 | 411-5712 |
| 圧着工具型番：234171-1 | 411-5713 | |
| 圧着工具型番：91596-1 | 408-8547-1 | |
| 圧着工具型番：1366044-1 | 411-5976 | |
| 引抜工具（型番：409158-1）取扱説明書 | 411-5774 | |
- ※ 取扱説明書類は採用時に必ず取り寄せること。
- ※ インターネットの電子カタログからも入手可能。
材質及び仕上げ
| 部位 | 項目 | Ｄ-5200 | Ｄ-5300 | Ｄ-5200α | |||
|---|---|---|---|---|---|---|---|
| コンタクト | 材質 | 銅合金 | |||||
| 仕上げ | ニッケル下地金めっき | ニッケル下地金／銀めっき | ニッケル下地銀めっき | ||||
| 基板側 タブ・ポスト | 材質 | 銅合金 | ─ | 銅合金 | |||
| 仕上げ | ニッケル下地金めっき | ─ | ニッケル下地銀めっき | ||||
| ハウジング | 材質 | UL94V-0、ガラス入りサーモンプラスチックPBT | |||||
安全規格
下記の安全規格は、型番毎に承認済み。承認の有無は型番毎に要問合わせ。
なお、当社の性能仕様と異なる場合がありますので、注意すること。
| 規格 | シリーズ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D-5200シリーズ（400ミル、10.16mmピッチ） | D-5200Mαシリーズ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 定格電圧 | 定格電流 | 定格温度 | 定格電圧 | 定格電流 | 定格温度 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 製品規格 108-5453 | 630V AC/DC | （上参照） | －55℃～＋105℃ | - | （上参照） | －55℃～＋105℃ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| UL File No.E28476 （Recognized Component） | 使用機器の要求条件 によって決められる | 使用機器の要求条件 によって決められる | - | - | 使用機器の要求条件 によって決められる | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSA Report No. LR 7189 | 600V AC/DC |
| - | - | - | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TÜV License No. R9650368 IP保護 IP-10 過電圧分類（II） 繰り返し挿入、 引抜回数 50回 | 600V AC/DC |
| －30℃～＋105℃ | - |
| －30℃～＋105℃ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,050円 ( 1,155円 ) | 6日目 |
383円 ( 421円 ) | 在庫品1日目当日出荷可能 |
321円 ( 353円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 6日目 |
395円 ( 435円 ) | 在庫品1日目当日出荷可能 |
144円 ( 158円 ) | 在庫品1日目当日出荷可能 |
146円 ( 161円 ) | 在庫品1日目当日出荷可能 |
156円 ( 172円 ) | 在庫品1日目当日出荷可能 |
169円 ( 186円 ) | 在庫品1日目当日出荷可能 |
763円 ( 839円 ) | 6日目 |
884円 ( 972円 ) | 在庫品1日目当日出荷可能 |
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
177円 ( 195円 ) | 在庫品1日目当日出荷可能 |
155円 ( 171円 ) | 在庫品1日目当日出荷可能 |
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
317円 ( 349円 ) | 6日目 |
398円 ( 438円 ) | 在庫品1日目当日出荷可能 |
599円 ( 659円 ) | 在庫品1日目当日出荷可能 |
384円 ( 422円 ) | 在庫品1日目当日出荷可能 |
663円 ( 729円 ) | 在庫品1日目当日出荷可能 |
1,226円 ( 1,349円 ) | 在庫品1日目当日出荷可能 |
461円 ( 507円 ) | 在庫品1日目当日出荷可能 |
111円 ( 122円 ) | 在庫品1日目当日出荷可能 |
194円 ( 213円 ) | 在庫品1日目当日出荷可能 |
177円 ( 195円 ) | 在庫品1日目当日出荷可能 |
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
211円 ( 232円 ) | 在庫品1日目当日出荷可能 |
989円 ( 1,088円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 6日目 |
167円 ( 184円 ) | 在庫品1日目当日出荷可能 |
162円 ( 178円 ) | 在庫品1日目当日出荷可能 |
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 6日目 |
173円 ( 190円 ) | 在庫品1日目当日出荷可能 |
173円 ( 190円 ) | 在庫品1日目当日出荷可能 |
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
1,942円 ( 2,136円 ) | 5日目 |
459円 ( 505円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 5日目 |
163円 ( 179円 ) | 在庫品1日目当日出荷可能 |
208円 ( 229円 ) | 在庫品1日目当日出荷可能 |
188円 ( 207円 ) | 在庫品1日目当日出荷可能 |
178円 ( 196円 ) | 在庫品1日目当日出荷可能 |
208円 ( 229円 ) | 在庫品1日目当日出荷可能 |
167円 ( 184円 ) | 在庫品1日目当日出荷可能 |
205円 ( 226円 ) | 在庫品1日目当日出荷可能 |
191円 ( 210円 ) | 在庫品1日目当日出荷可能 |
178円 ( 196円 ) | 在庫品1日目当日出荷可能 |
218円 ( 240円 ) | 在庫品1日目当日出荷可能 |
1,389円 ( 1,528円 ) | 在庫品1日目当日出荷可能 |
580円 ( 638円 ) | 6日目 |
806円 ( 887円 ) | 在庫品1日目当日出荷可能 |
1,870円 ( 2,057円 ) | 在庫品1日目当日出荷可能 |
4,004円 ( 4,404円 ) | 在庫品1日目当日出荷可能 |
1,740円 ( 1,914円 ) | 6日目 |
詳細情報
基本情報
装置の主電源ラインに、高信頼性と作業性向上を提供するナイロンコネクタ。
【特長】
・装置の主電源ライン向けコネクタD-5000シリーズ。
・大電流コンタクト、シーケンシャルコンタクト、高電流用タイン（リード）。
・IP20。
【用途】
・産業機器装置用主電源ライン。
ご注意
- 2026 年8 月上旬日本着分より金メッキコンタクトのメッキ仕様及びメッキエリア（ヘッダー品のみ）が随時変更となります。
製品規格に変更はなく、従来品との嵌合保証がございます。 当変更によるUL認証に変更はございません。
例：メッキ厚0.38μmの場合
従来品仕様：Au 0.38μm Min 新仕様：PdNi+Au Flash 0.38Min
詳細はメーカーレターをご確認ください。
商品担当おすすめ
ミスミ
ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ ソケットハウジング（D5200シリーズ）
タイコエレクトロニクスアンプ(現：TE)製。<br />FA用途に特化！電源専用630V対応ハウジング。<br />1パック10個売り。
