日東工業

RAV形制御盤キャビネット（水切構造、防塵・防水パッキン付）板厚2.3

カタログ

通常単価(税別): 31,840円～109,960円

税込単価: 35,024円～120,956円

通常出荷日：2日目～4日目

水切構造、防塵・防水パッキン付板厚2.3mmの頑丈キャビネット！【特長】・ボデー、扉ともに板厚2.3m...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm

通常出荷日：在庫品1日目

未確定：候補が76型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

熱関連機器選定補助ツール

日東工業製「熱関連機器選定プログラム」のダウンロードは、上記画像をクリックして進んでください。
※日東工業HPへと移動します。

製品仕様

製品イメージ

※ 写真は商品シリーズの代表例を記載しています。

製品仕様

（単位：mm）

寸法図

フカサ200mm

品名記号	外形寸法			鉄製基板寸法				ナット位置		ハンドル位置	有効フカサ^◆	製品質量 kg
品名記号	A（ヨコ）	B（タテ）	C（フカサ）	F（ヨコ）	G（タテ）	H	I	K	L	E	X	製品質量 kg
RAV20-45	400	500	200	320	420	280	380	375	240	247	180	18.6
RAV20-54	500	400	200	420	320	380	280	275	340	197	180	18.5
RAV20-55	500	500	200	420	420	380	380	375	340	247	180	22.1
RAV20-56	500	600	200	420	520	380	480	475	340	297	180	25.6
RAV20-57	500	700	200	420	620	380	580	575	340	347	180	29.2
RAV20-65	600	500	200	520	420	480	380	375	440	247	180	25.5
RAV20-66	600	600	200	520	520	480	480	475	440	297	180	29.7
RAV20-67	600	700	200	520	620	480	580	575	440	347	180	33.8
RAV20-68	600	800	200	520	720	480	680	675	440	397	180	37.9
RAV20-610	600	1,000	200	520	920	480	880	875	440	497	174	46.6
RAV20-78	700	800	200	620	720	580	680	675	540	397	180	43.0
RAV20-710	700	1,000	200	620	920	580	880	875	540	497	174	52.8

フカサ250mm

品名記号	外形寸法			鉄製基板寸法				ナット位置		ハンドル位置	有効フカサ^◆	製品質量 kg
品名記号	A（ヨコ）	B（タテ）	C（フカサ）	F（ヨコ）	G（タテ）	H	I	K	L	E	X	製品質量 kg
RAV25-45	400	500	250	320	420	280	380	375	240	247	230	20.2
RAV25-54	500	400	250	420	320	380	280	275	340	197	230	20.1
RAV25-55	500	500	250	420	420	380	380	375	340	247	230	23.9
RAV25-56	500	600	250	420	520	380	480	475	340	297	230	27.6
RAV25-57	500	700	250	420	620	380	580	575	340	347	230	31.4
RAV25-65	600	500	250	520	420	480	380	375	440	247	230	27.5
RAV25-66	600	600	250	520	520	480	480	475	440	297	230	31.8
RAV25-67	600	700	250	520	620	480	580	575	440	347	230	36.1
RAV25-68	600	800	250	520	720	480	680	675	440	397	230	40.4
RAV25-610	600	1,000	250	520	920	480	880	875	440	497	224	49.4
RAV25-76	700	600	250	620	520	580	480	475	540	297	230	36.0
RAV25-78	700	800	250	620	720	580	680	675	540	397	230	45.7
RAV25-79	700	900	250	620	820	580	780	775	540	447	230	50.5
RAV25-710	700	1,000	250	620	920	580	880	875	540	497	224	55.8
RAV25-712	700	1,200	250	620	1,120	580	1,080	875	490	597	224	65.4
RAV25-714	700	1,400	250	620	1,230	580	1,280^※	875	490	697	224	73.6
RAV25-716	700	1,600	250	620	1,520	580	1,480^※	875	490	797	224	83.0

フカサ350mm（寸法例）

RAV35-45	400	500	350	320	420	280	380	375	240	247	330	23.4

※ （※）印寸法には中央に取付穴があります。
※ ◆有効フカサはハンドル部などにより減少しますのでご注意ください。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

RoHS?

最小発注数量

400	500	200	ライトベージュ（5Y7/1）	10	1個
400	500	200	クリーム（2.5Y9/1）	10	1個
500	400	200	ライトベージュ（5Y7/1）	10	1個
500	400	200	クリーム（2.5Y9/1）	10	1個
500	500	200	ライトベージュ（5Y7/1）	10	1個
500	500	200	クリーム（2.5Y9/1）	10	1個
500	600	200	ライトベージュ（5Y7/1）	10	1個
500	600	200	クリーム（2.5Y9/1）	10	1個
500	700	200	ライトベージュ（5Y7/1）	10	1個
500	700	200	クリーム（2.5Y9/1）	10	1個
600	500	200	ライトベージュ（5Y7/1）	10	1個
600	500	200	クリーム（2.5Y9/1）	10	1個
600	600	200	ライトベージュ（5Y7/1）	10	1個
600	600	200	クリーム（2.5Y9/1）	10	1個
600	700	200	ライトベージュ（5Y7/1）	10	1個
600	700	200	クリーム（2.5Y9/1）	10	1個
600	800	200	ライトベージュ（5Y7/1）	10	1個
600	800	200	クリーム（2.5Y9/1）	10	1個
700	800	200	ライトベージュ（5Y7/1）	10	1個
700	800	200	クリーム（2.5Y9/1）	10	1個
600	1000	200	ライトベージュ（5Y7/1）	10	1個
600	1000	200	クリーム（2.5Y9/1）	10	1個
700	1000	200	ライトベージュ（5Y7/1）	10	1個
700	1000	200	クリーム（2.5Y9/1）	10	1個
400	500	250	ライトベージュ（5Y7/1）	10	1個
400	500	250	クリーム（2.5Y9/1）	10	1個
500	400	250	ライトベージュ（5Y7/1）	10	1個
500	400	250	クリーム（2.5Y9/1）	10	1個
500	500	250	ライトベージュ（5Y7/1）	10	1個
500	500	250	クリーム（2.5Y9/1）	10	1個
500	600	250	ライトベージュ（5Y7/1）	10	1個
500	600	250	クリーム（2.5Y9/1）	10	1個
500	700	250	ライトベージュ（5Y7/1）	10	1個
500	700	250	クリーム（2.5Y9/1）	10	1個
600	500	250	ライトベージュ（5Y7/1）	10	1個
600	500	250	クリーム（2.5Y9/1）	10	1個
600	600	250	ライトベージュ（5Y7/1）	10	1個
600	600	250	クリーム（2.5Y9/1）	10	1個
600	700	250	ライトベージュ（5Y7/1）	10	1個
600	700	250	クリーム（2.5Y9/1）	10	1個
600	800	250	ライトベージュ（5Y7/1）	10	1個
600	800	250	クリーム（2.5Y9/1）	10	1個
700	600	250	ライトベージュ（5Y7/1）	10	1個
700	600	250	クリーム（2.5Y9/1）	10	1個
700	800	250	ライトベージュ（5Y7/1）	10	1個
700	800	250	クリーム（2.5Y9/1）	10	1個
700	900	250	ライトベージュ（5Y7/1）	10	1個
700	900	250	クリーム（2.5Y9/1）	10	1個
600	1000	250	ライトベージュ（5Y7/1）	10	1個
600	1000	250	クリーム（2.5Y9/1）	10	1個
700	1000	250	ライトベージュ（5Y7/1）	10	1個
700	1000	250	クリーム（2.5Y9/1）	10	1個
700	1200	250	ライトベージュ（5Y7/1）	10	1個
700	1200	250	クリーム（2.5Y9/1）	10	1個
700	1400	250	ライトベージュ（5Y7/1）	10	1個
700	1400	250	クリーム（2.5Y9/1）	10	1個
700	1600	250	ライトベージュ（5Y7/1）	10	1個
700	1600	250	クリーム（2.5Y9/1）	10	1個
400	500	350	ライトベージュ（5Y7/1）	10	1個
400	500	350	クリーム（2.5Y9/1）	10	1個

通常単価(税別) (税込単価)	通常出荷日

31,840円 ( 35,024円 )	2日目
31,840円 ( 35,024円 )	4日目
31,840円 ( 35,024円 )	2日目
31,840円 ( 35,024円 )	4日目
36,250円 ( 39,875円 )	2日目
36,250円 ( 39,875円 )	4日目
40,710円 ( 44,781円 )	2日目
40,710円 ( 44,781円 )	4日目
44,020円 ( 48,422円 )	2日目
44,020円 ( 48,422円 )	2日目
40,710円 ( 44,781円 )	2日目
40,710円 ( 44,781円 )	4日目
43,970円 ( 48,367円 )	2日目
43,970円 ( 48,367円 )	4日目
48,340円 ( 53,174円 )	2日目
48,340円 ( 53,174円 )	4日目
55,020円 ( 60,522円 )	2日目
55,020円 ( 60,522円 )	4日目
57,230円 ( 62,953円 )	2日目
57,230円 ( 62,953円 )	4日目
61,600円 ( 67,760円 )	2日目
61,600円 ( 67,760円 )	4日目
63,760円 ( 70,136円 )	2日目
63,760円 ( 70,136円 )	4日目
36,250円 ( 39,875円 )	2日目
36,250円 ( 39,875円 )	4日目
36,250円 ( 39,875円 )	2日目
36,250円 ( 39,875円 )	4日目
38,450円 ( 42,295円 )	2日目
38,450円 ( 42,295円 )	2日目
41,760円 ( 45,936円 )	2日目
41,760円 ( 45,936円 )	4日目
43,970円 ( 48,367円 )	2日目
43,970円 ( 48,367円 )	4日目
41,760円 ( 45,936円 )	2日目
41,760円 ( 45,936円 )	4日目
48,340円 ( 53,174円 )	2日目
48,340円 ( 53,174円 )	4日目
50,630円 ( 55,693円 )	2日目
50,630円 ( 55,693円 )	4日目
59,400円 ( 65,340円 )	2日目
59,400円 ( 65,340円 )	4日目
52,800円 ( 58,080円 )	2日目
52,800円 ( 58,080円 )	4日目
61,600円 ( 67,760円 )	2日目
61,600円 ( 67,760円 )	4日目
63,760円 ( 70,136円 )	2日目
63,760円 ( 70,136円 )	4日目
63,760円 ( 70,136円 )	2日目
63,760円 ( 70,136円 )	4日目
65,920円 ( 72,512円 )	2日目
65,920円 ( 72,512円 )	4日目
76,930円 ( 84,623円 )	2日目
76,930円 ( 84,623円 )	4日目
92,370円 ( 101,607円 )	2日目
92,370円 ( 101,607円 )	4日目
109,960円 ( 120,956円 )	2日目
109,960円 ( 120,956円 )	4日目
44,020円 ( 48,422円 )	2日目
44,020円 ( 48,422円 )	4日目

基本情報

基本情報

水切構造、防塵・防水パッキン付板厚2.3mmの頑丈キャビネット！
【特長】
・ボデー、扉ともに板厚2.3mmの鋼板製です。
・左右連結が可能です。
・施錠可能な防水平面ハンドルを採用しています。（キーNo.N200）

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

ボックス穴加工サービス加工公差について

基準寸法（mm）	許容差（mm）
2,300以下	±3.0

ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。

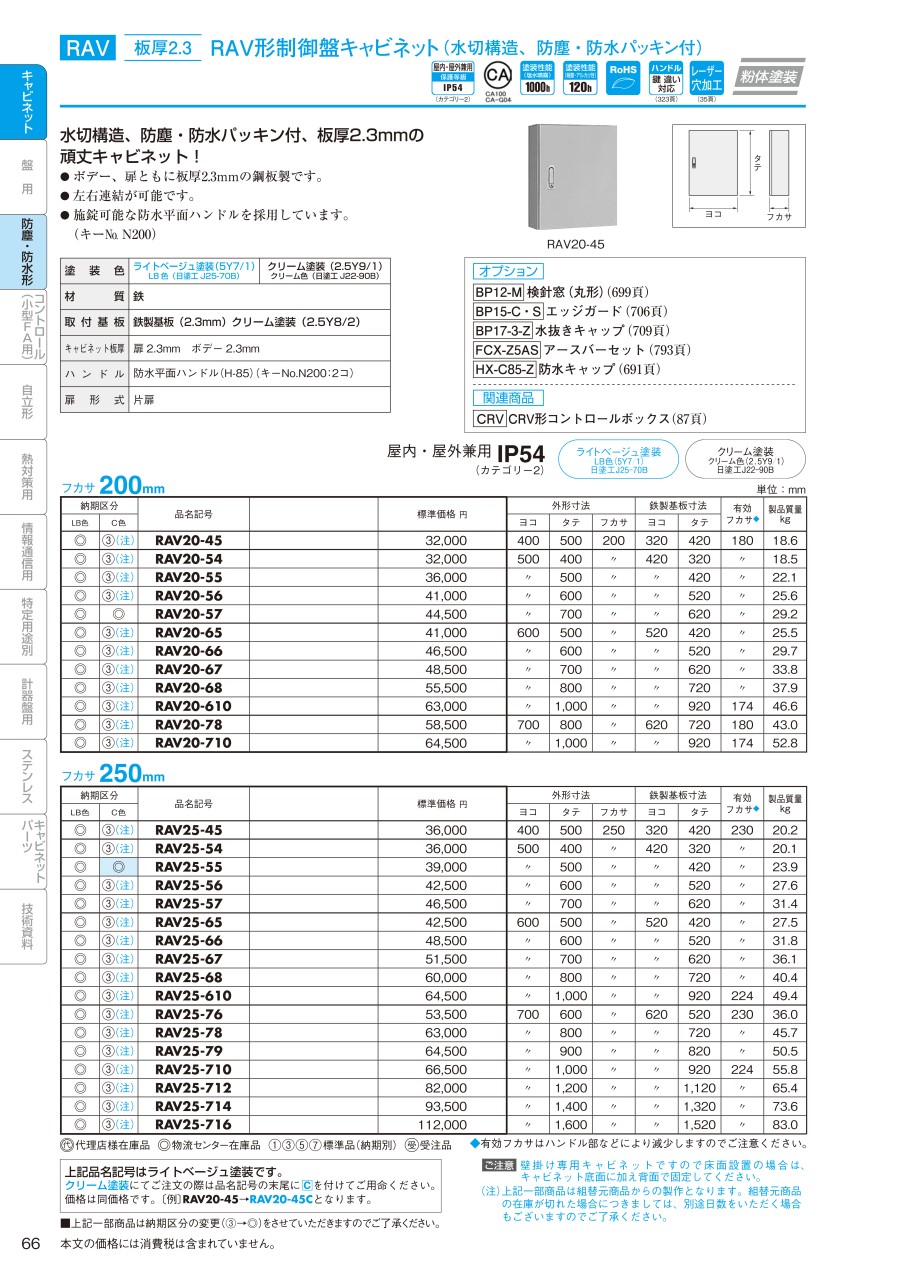

カタログ
