工業自動化 電子機器配線用ケーブル KVC-36SBTシリーズ
- 通常単価(税別)
- 1,100円～395,736円
- 税込単価
- 1,210円～435,310円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・耐ノイズ性。・柔軟性。・耐油性。・UL・cUL規格ケーブル。【用途】・工作機械の制御回路への...
詳細を確認- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は＜SS300SB UL 小径 シールド付＞となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。 - 【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。
- 【仕様変更】
6月製造分より順次、ケーブルの介在の混紡糸（レーヨン）を、混紡糸（レーヨン）または混紡糸（綿）の併用に変更いたします。
ケーブル性能に影響はございませんので、予めご了承下さい。
対象芯数：10(5P),12(6P),16(8P),20(10P),36(18P),50(25P)
未確定：候補が1,100型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
商品特長詳細
認証
使用温度範囲
固定時：-40～80℃ ※※0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。
曲げ半径
固定時：ケーブル外径の4 倍以上推奨準拠する規格
UL AWM 2936/2576
構造概略
| 型番 | KVC-36SBT |
|---|---|
| 導体 | 軟銅集合線 |
| 絶縁体 | 105℃耐熱性ビニル混合物 |
| 対より | 線心を対より |
| より合わせ | 対より線心を円形により合わせ |
| テープ | テープ重ね巻き |
| シールド | すずめっき軟銅線編組 |
| シース | 耐油・耐熱性ビニル混合物（黒色） |
技術情報・設計アイデア
テクニカルデータ
| ケーブルタイプ | UL・cUL | |
|---|---|---|
| 適用サイズ | 2～3×0.5mm2 | 4～64×0.5mm2 |
| 定格電圧 | 150V | |
| 定格温度 | 80℃ | |
| 試験電圧 | AC 1,500V・1min | |
| 難燃性 | FT2 | VW-1、FT1 |
| 適用規格 | UL AWM Style 2936 CSA C22.2 No.210 | UL AWM Style 2576 CSA C22.2 No.210 |
※KVC-36SBT は電気用品安全法が適用されませんので、信号及び通信回路などの弱電流回路にご使用下さい。
規格表
| 導体 | 絶縁 | 心数 | シース外径 （約mm） | 概算重量 （kg/km） | 電気特性 | |||
|---|---|---|---|---|---|---|---|---|
| 公称断面積 | 外径（約mm） 〈構成〉 | 外径（約mm） | 許容電流 （A） | 導体抵抗 20℃ （Ω/km） | 絶縁抵抗 20℃ （M Ωkm） | |||
| 0.5mm2 〈20AWG〉 | 0.95 〈22/0.18〉 | 1.5 | 2（1P） | 4.8 | 35 | 10 | 34.3 以下 | 50 以上 |
| 3 | 5.2 | 45 | 9 | |||||
| 4（2P） | 7.2 | 70 | 8 | |||||
| 5（2P+1） | 7.3 | 75 | 7 | |||||
| 6（3P） | 7.7 | 90 | 7 | |||||
| 7（3P+1） | 7.8 | 95 | 7 | |||||
| 8（4P） | 8.6 | 110 | 6 | |||||
| 10（5P） | 9.2 | 130 | 6 | |||||
| 12（6P） | 10.0 | 150 | 6 | |||||
| 14（7P） | 10.5 | 165 | 5 | |||||
| 15（7P+1） | 10.0 | 170 | 5 | |||||
| 16（8P） | 11.0 | 185 | 5 | |||||
| 20（10P） | 12.5 | 230 | 5 | |||||
| 24（12P） | 12.5 | 255 | 5 | |||||
| 26（13P） | 13.5 | 270 | 5 | |||||
| 30（15P） | 14.0 | 300 | 4 | |||||
| 36（18P） | 15.0 | 360 | 4 | |||||
| 40（20P） | 16.0 | 390 | 4 | |||||
| 50（25P） | 17.5 | 480 | 4 | |||||
| 60（30P） | 18.0 | 550 | 3 | |||||
| 64（32P） | 18.5 | 580 | 3 | |||||
製品特性
特性レーダーチャート
※サイズによって難燃レベルが異なります。テクニカルデータの“難燃性”をご参照ください。
許容電流について
- 許容電流値は周囲温度30℃、空中1条敷設時の計算値を示し、保証値ではありません。
- 周囲温度30℃以上の場合は、次の電流減少係数を表の値に乗じて下さい。
- 許容電流の値は、JCS0168により算出した値であって、保証値ではありません。
JCS0168：日本電線工業会規格"33kV 以下電力ケーブルの許容電流計算"
電流減少係数
| 周囲温度（℃） | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 電流減少係数 | 1.00 | 0.97 | 0.93 | 0.89 | 0.86 | 0.82 | 0.77 | 0.73 | 0.68 | 0.63 | 0.58 | 0.52 | 0.45 | 0.36 | 0.26 |
線芯識別
構造
■例示：8（4P）×0.5mm2（20AWG）
外形図・外観例・取付例
取付例
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,100円 ( 1,210円 ) | 在庫品1日目当日出荷可能 |
2,200円 ( 2,420円 ) | 在庫品1日目当日出荷可能 |
3,300円 ( 3,630円 ) | 在庫品1日目当日出荷可能 |
4,400円 ( 4,840円 ) | 在庫品1日目当日出荷可能 |
5,500円 ( 6,050円 ) | 在庫品1日目当日出荷可能 |
4,800円 ( 5,280円 ) | 在庫品1日目当日出荷可能 |
5,600円 ( 6,160円 ) | 在庫品1日目当日出荷可能 |
6,401円 ( 7,041円 ) | 在庫品1日目当日出荷可能 |
7,199円 ( 7,919円 ) | 在庫品1日目当日出荷可能 |
8,001円 ( 8,801円 ) | 在庫品1日目当日出荷可能 |
8,800円 ( 9,680円 ) | 在庫品1日目当日出荷可能 |
9,598円 ( 10,558円 ) | 在庫品1日目当日出荷可能 |
10,400円 ( 11,440円 ) | 在庫品1日目当日出荷可能 |
11,198円 ( 12,318円 ) | 在庫品1日目当日出荷可能 |
11,999円 ( 13,199円 ) | 在庫品1日目当日出荷可能 |
12,799円 ( 14,079円 ) | 在庫品1日目当日出荷可能 |
13,600円 ( 14,960円 ) | 在庫品1日目当日出荷可能 |
14,400円 ( 15,840円 ) | 在庫品1日目当日出荷可能 |
15,201円 ( 16,721円 ) | 在庫品1日目当日出荷可能 |
15,999円 ( 17,599円 ) | 在庫品1日目当日出荷可能 |
16,801円 ( 18,481円 ) | 在庫品1日目当日出荷可能 |
17,600円 ( 19,360円 ) | 在庫品1日目当日出荷可能 |
18,398円 ( 20,238円 ) | 在庫品1日目当日出荷可能 |
19,200円 ( 21,120円 ) | 在庫品1日目当日出荷可能 |
19,998円 ( 21,998円 ) | 在庫品1日目当日出荷可能 |
20,799円 ( 22,879円 ) | 在庫品1日目当日出荷可能 |
21,599円 ( 23,759円 ) | 在庫品1日目当日出荷可能 |
22,400円 ( 24,640円 ) | 在庫品1日目当日出荷可能 |
23,200円 ( 25,520円 ) | 在庫品1日目当日出荷可能 |
24,001円 ( 26,401円 ) | 在庫品1日目当日出荷可能 |
24,799円 ( 27,279円 ) | 在庫品1日目当日出荷可能 |
25,601円 ( 28,161円 ) | 在庫品1日目当日出荷可能 |
26,400円 ( 29,040円 ) | 在庫品1日目当日出荷可能 |
27,198円 ( 29,918円 ) | 在庫品1日目当日出荷可能 |
28,000円 ( 30,800円 ) | 在庫品1日目当日出荷可能 |
28,798円 ( 31,678円 ) | 在庫品1日目当日出荷可能 |
29,599円 ( 32,559円 ) | 在庫品1日目当日出荷可能 |
30,399円 ( 33,439円 ) | 在庫品1日目当日出荷可能 |
31,200円 ( 34,320円 ) | 在庫品1日目当日出荷可能 |
32,000円 ( 35,200円 ) | 在庫品1日目当日出荷可能 |
32,801円 ( 36,081円 ) | 在庫品1日目当日出荷可能 |
33,599円 ( 36,959円 ) | 在庫品1日目当日出荷可能 |
34,401円 ( 37,841円 ) | 在庫品1日目当日出荷可能 |
35,200円 ( 38,720円 ) | 在庫品1日目当日出荷可能 |
35,998円 ( 39,598円 ) | 在庫品1日目当日出荷可能 |
36,800円 ( 40,480円 ) | 在庫品1日目当日出荷可能 |
37,598円 ( 41,358円 ) | 在庫品1日目当日出荷可能 |
38,399円 ( 42,239円 ) | 在庫品1日目当日出荷可能 |
39,199円 ( 43,119円 ) | 在庫品1日目当日出荷可能 |
38,596円 ( 42,456円 ) | 在庫品1日目当日出荷可能 |
39,370円 ( 43,307円 ) | 在庫品1日目当日出荷可能 |
40,140円 ( 44,154円 ) | 在庫品1日目当日出荷可能 |
40,912円 ( 45,003円 ) | 在庫品1日目当日出荷可能 |
41,683円 ( 45,851円 ) | 在庫品1日目当日出荷可能 |
42,456円 ( 46,702円 ) | 在庫品1日目当日出荷可能 |
43,227円 ( 47,550円 ) | 在庫品1日目当日出荷可能 |
44,000円 ( 48,400円 ) | 在庫品1日目当日出荷可能 |
44,772円 ( 49,249円 ) | 在庫品1日目当日出荷可能 |
45,543円 ( 50,097円 ) | 在庫品1日目当日出荷可能 |
46,316円 ( 50,948円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・耐ノイズ性。
・柔軟性。
・耐油性。
・UL・cUL規格ケーブル。
【用途】
・工作機械の制御回路への配線。
・油環境下での配線。
・耐ノイズ性要求箇所への配線。
ご注意
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は＜SS300SB UL 小径 シールド付＞となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。 - 【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。
- 【仕様変更】
6月製造分より順次、ケーブルの介在の混紡糸（レーヨン）を、混紡糸（レーヨン）または混紡糸（綿）の併用に変更いたします。
ケーブル性能に影響はございませんので、予めご了承下さい。
対象芯数：10(5P),12(6P),16(8P),20(10P),36(18P),50(25P)

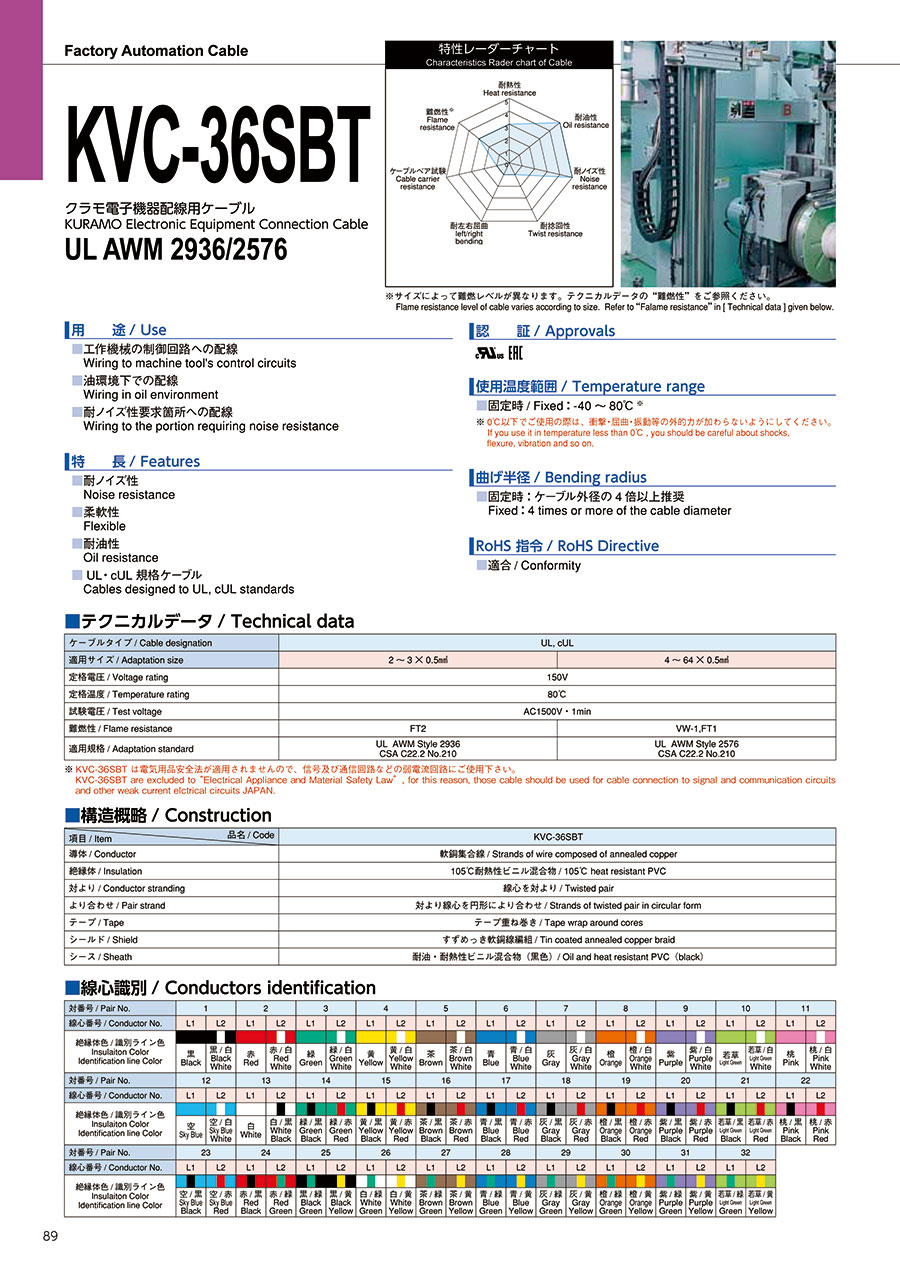

カタログ
商品担当おすすめ
工業自動化 電子機器配線用ケーブル KVC-36SBTシリーズのレビュー
通信機器用
3
3.02021/07/23
２芯（1P）を使いました
シールドの処理のしやすいドレンワイヤ入りが欲しかったのでこちらをしようしました
0人が参考にしています。
制御盤製作
5
5.02018/01/23
1巻単位ではなくm単位で発注できるので助かります。
製品としては、ユーザーより指定でくることが多い製品です。
0人が参考にしています。
