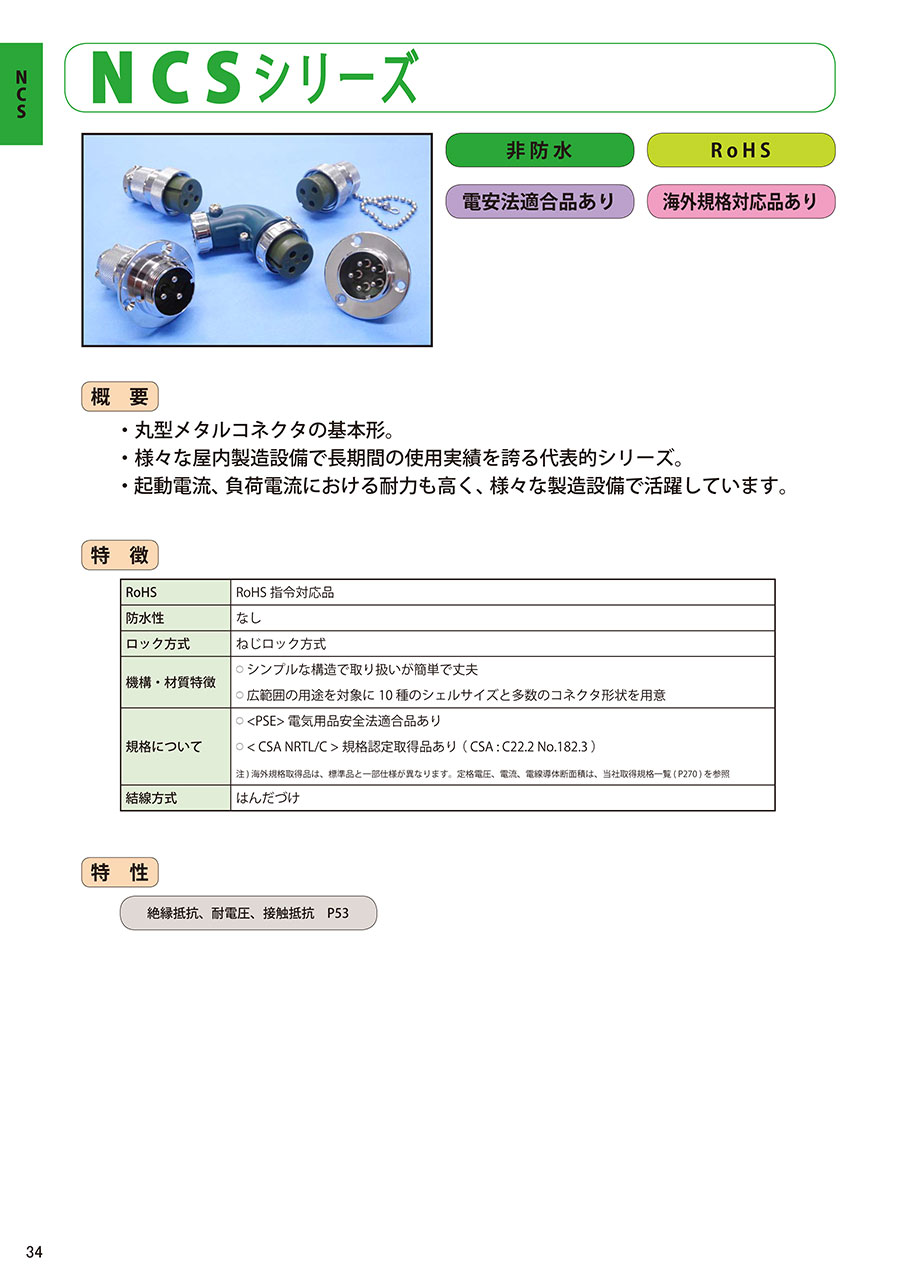

非防水メタルコネクタ プラグ、レセプタクル、アダプタ NCSシリーズ

型番の見方

• ①　シリーズ名称
• ②　シェルサイズ
• ③　コンタクト数　※ ■部分には数値が入ります。
• ④　コネクタ形状（プラグ、レセプタクル、アダプタなど）　※ フランジ付きの場合"（F）" の記号が必要になります。
• ⑤　コンタクト形状（オス形状・ピンコンタクト：M、メス形状・ソケットコンタクト：F）
• ⑥　識別記号　※ シェルサイズ16のみ ”-CH” の識別記号が必要になります。
• ⑦　海外規格指定　※ 対商品は "(CSA.NRTL/C)" の記号が必要になります。
• ※海外規格品は仕様が異なります

• ①　シリーズ名称
• ②　シェルサイズ
• ③　コンタクト数　※ ■部分には数値が入ります。
• ④　コネクタ形状（プラグ、アダプタ）
• ⑤　管用ねじサイズ

同等品のご紹介





NCSシリーズ 丸型メタルコネクタ同等品の（ＡＰＥＸ社製品 ^※1）のご紹介です！
シェルサイズ、ピン配置が同じタイプのコネクタです。
ミスミが代替品としておすすめ致します。
是非、ご検討してみてください。



製品仕様

堅牢で単純な構造のため機械的･電気的に安定

防水性 : なし
ロック方式 : ねじロック方式
※海外規格取得品は、標準品と一部仕様が異なる。
結線方式 : はんだづけ

結線作業方法

1.コネクタを分解する
※ このシリーズの止めねじは、すり割り付き止めねじ、または六角穴付き止めねじのいずれかを使用。
※ 六角穴付き止めねじ使用製品の場合、六角レンチのサイズは1.5mm。

注.80A、150A用コンタクトが装着されている製品は、コンタクトレンチを結合面側より挿入してコンタクト止めナットを取り外す
※コンタクト止めナットは、出荷時に仮止めされている。

2. 分解した各部品を下図の順でケーブルに通す
※各部品の順番、向きを間違えない様にすること。

3. 使用ケーブルのシース及び電線を別紙指定寸法で剥く
4.線剥きを施した電線の芯線に予備はんだを施す
※予備はんだは、電線の被覆部まで行わない。仕上がり状態は、コンタクトの孔径より小さく全体にムラのないようにすること。
※予備はんだを施したケーブル導体の仕上がり状態がコンタクトの孔径より大きくなる場合は、ケーブル導体がコンタクトに差し込めなくなるので予備はんだは行わない。

5. はんだづけを行う
※コンタクトへの過度の加熱はしないこと。
（1）コンタクトのソルダーポットに芯線を差し込む。
（2）図の様にはんだごてで加熱しながらはんだを流し込み、コンタクトと芯線の隙間を埋める。

80A、150A 用コンタクトの場合の例
はんだをコンタクトのソルダーポットに半分程度入れ、コンタクトを加熱し、コンタクトに芯線を入れ、芯線内部にはんだを追加する。

6. 下記の要領でコネクタを組み立てる
※断線するおそれがあるので絶縁体を回転させて締め付けない。締め付けのトルク値は下の表を参照。
（1）絶縁体を固定し、プラグ本体を締め付ける（ 80A、150A 用コンタクトは、あらかじめコンタクトレンチで絶縁体に装着しておく ）。
（2）止めねじを締め付ける。
（3）クランプねじを締め付けてクランプサドルを固定する。

単位 : N･m

注)「-CH」はリニューアル品の識別記号です。リニューアル前の製品と推奨する締め付けトルク値が異なります。

特徴・材質・処理および特性

防水性	なし
ロック方式	ねじロック方式
規格について	・電気用品安全法適合品あり ・＜CSA NRTL/C ＞規格認定取得品あり（ CSA : C22.2 No.182.3 ）
結線方式	はんだづけ
許容温度範囲	-40℃～+120℃

	材質	処理
シェル・防塵キャップ	亜鉛合金または黄銅 （一部アルミ合金）	クロムめっき
		特殊処理
		スズコバルトめっき ( シェルサイズ16 のみ)
絶縁体	合成樹脂
コンタクト	銅合金	ニッケルめっき （シェルサイズ14、16、25、30）
		銀めっき（シェルサイズ40、44、50、54、60、64）
		金めっき（シェルサイズ30 *コンタクト数7H , 13）

特性

• ・絶縁抵抗：最も近接する導体間を指定の電圧で測定した時、2,000 ＭΩ以上である。
• ・耐電圧：最も近接する導体間に規定の電圧を1 分間印加しても、短絡等の異常がない。
• ・接触抵抗：一対のコンタクトを正規の長さまで結合させた時の導体抵抗は、3 ｍΩ以下である。

コネクタ形状

下表は、このページで取扱いのある商品を掲載しています。
七星科学研究所製の他のコネクタはこちらからご確認いただけます。「丸型コネクタ」「同軸コネクタ」
また、七星科学研究所製のコンタクトやキャップ、オプション品はこちらでご確認いただけます。「コンタクト」「キャップ」「オプション」

形状種類	外観例	形状記号	形状記号説明
プラグ		P	プラグ（ストレート）
		GP	管用ねじ付きプラグ
		SP	ショートプラグ
曲がりプラグ		LP	曲がりプラグ
レセプタクル		R	レセプタクル
		Rカク	角フランジレセプタクル
		RBP	バルクヘッドタイプ簡易気密レセプタクル
アダプタ		AD	中継アダプタ
		GAD	管用ねじ付きアダプタ

コンタクト形状

コネクタに組み込まれるコンタクトには オス形状とメス形状の 2 種類があります。

		コンタクト形状記号
オス形状・ピン コンタクト		（型番表記例：PM、RM、ADM）
メス形状・ソケット コンタクト		（型番表記例：PF、RF、ADF）

コネクタ・コンタクト形状組合わせ（NCSシリーズ）

＊【 NCS 】 シリーズの正芯は、PF , RM , AdM 等の全形状でコンタクト形状名を省略し、単にP , R , Ad 等としています。

ピンコンタクト品は電極が露出しており、【電源側】に使用した場合には、感電や短絡事故の原因となることが考えられます。
事故防止のため、【電源側】にはソケットコンタクト品を、【受電側】にはピンコンタクト品をご使用下さい



コネクタ嵌合型番 例
１）プラグ側（逆芯）：NCS-308-PM ↔ アダプタ側（逆芯）：NCS-308-ADF(F)
２）プラグ側（正芯）：NCS-162-P-CH ↔ レセプタクル側（正芯）：NCS-162-R-CH

フランジ付きアダプタ

パネルに固定できる様な「フランジを設けたアダプタ」を、AD(F)のように表しています。
カッコ内のFは「フランジ」の意味です。

例：AD(F) → フランジ付きアダプタ正芯タイプ（オス形状・ピンコンタクトが組み込まれたアダプタ）
ADF(F) → フランジ付きアダプタ逆芯タイプ（メス形状・ソケットコンタクトが組み込まれたアダプタ）

　　　　　　

正芯・逆芯

正芯タイプ ： メス形状・ソケットコンタクトを組み込んだプラグと、それを結合するレセプタクル、アダプタのグループ

	型番（コネクタ形状・コンタクト形状）記号
メス形状・ソケットコンタクトが組み込まれたプラグ類	P、PF、LP、LPF、GP、GPF、SP
オス形状・ピンコンタクトが組み込まれたレセプタクル類	R、RM、Rカク、RBP
オス形状・ピンコンタクトが組み込まれたアダプタ類	AD、ADM、AD(F)、AD(F)M、GAD、GADM、GAD(F)M

逆芯タイプ ： ピン（オス）コンタクトを組み込んだプラグと、それを結合するレセプタクル、アダプタのグループ

	型番（コネクタ形状・コンタクト形状）記号
オス形状・ピンコンタクトが組み込まれたプラグ類	PM、LPM、GPM
メス形状・ソケットコンタクトが組み込まれたレセプタクル類	RF、RFカク、RBF
メス形状・ソケットコンタクトが組み込まれたアダプタ類	ADF、ADF(F)、AD(F)F、GADF

　

* NCSシリーズの正芯タイプ型番は、PF、ADM等の全コネクタ形状でコンタクト形状を省略し、単にP、AD等としています。
　｛プラグ：PF→P、レセプタクル：RM→R、アダプタ：ADM→AD、フランジ付アダプタADM(F)→AD(F)｝

使用上の注意

「正芯」と「逆芯」の結合はできません。

通電状態でのコネクタの抜き差しは危険です。必ず電源を切ってから抜き差ししてください。

ピンコンタクト品は電極が露出しており、【電源側】に使用した場合には、感電や短絡事故の原因となることが考えられます。
事故防止のため、【電極側】にはソケットコンタクト品を、【受電側】にはピンコンタクト品をご使用ください。

※ 七星科学研究所において家庭用コンセントは、「逆芯タイプ」になります。
