TW汎用型プラスチックケース

TW汎用型プラスチックケース
通常単価(税別):
145円~
通常出荷日:
在庫品1日目  当日出荷可能

様々な機器に使用できるビス止め構造のプラボックス。
【特長】
・ビス止め構造の小型汎用プラスチックケースです。
・TWシリーズは全26サイズ、色仕様はG(ライトグレー)とB(ブラック)の2色になります。
・基板取付用のボスが付いています。
【用途】
・測定器・通信機・ハンディタイプコントローラー等、様々な機器にご利用頂けます。


お手持ちの穴加工図面で特注見積もお受けします!
下記窓口へ穴加工図面を送付ください。
推奨データ:PDF、CADデータ(DXFまたはDWG。AutoCAD2012以下に対応可能なファイル)
その他、インクジェット印刷やシルク印刷などの対応は特注窓口にてご相談ください。
ミスミボックス特注見積センター:box@misumi.co.jp

PDF

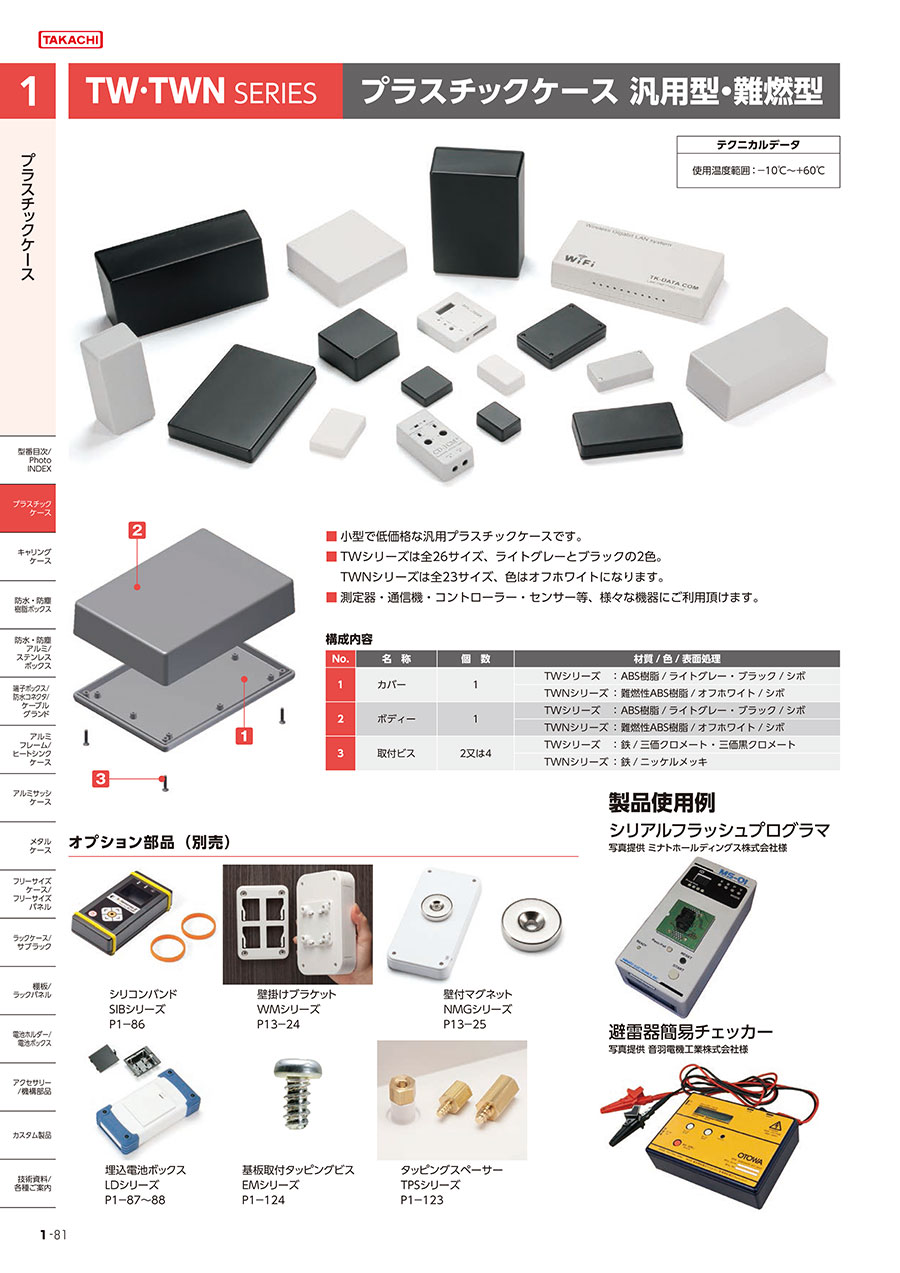

基板取付用のボス付きの小型汎用型プラスチックケース

プラスチックケース TWシリーズの構成内容

構成内容

照番名称個数材質/色/表面処理
1上カバー1TWシリーズ:ABS樹脂/ライトグレー・ブラック/シボ
TWNシリーズ:難燃性ABS樹脂/オフホワイト/シボ
2下カバー1TWシリーズ:ABS樹脂/ライトグレー・ブラック/シボ
TWNシリーズ:難燃性ABS樹脂/オフホワイト/シボ
3取付ビス2又は4TWシリーズ:鉄丸サラタッピングビス/三価クロメート・三価黒クロメート
TWNシリーズ:鉄丸サラタッピングビス/ニッケルメッキ

色仕様

シリーズ色記号上カバー下カバー取付ビス
TWシリーズGタイプライトグレーライトグレー三価クロメート
Bタイプブラックブラック三価黒クロメート

TWシリーズ(ABS樹脂・UL94HB)機種内容

プラスチックケース TWシリーズの寸法

※ご注文の際には型番末尾□に色記号をつけてください。

型番WHD付属取付ビス自重(g)
TW 4-2-5□352050丸サラM2.6×12 2本13.5
TW 4-2-6□352060丸サラM2.6×12 2本15.5
TW 4-2-8□40.32080.3丸サラM2.6×12 2本22
TW 5-2-5□501550丸サラM2.6×12 4本18
TW 5-3-5□502550丸サラM2.6×12 4本22
TW 5-2-7□501570丸サラM2.6×12 4本22
TW 5-3-7□5027.570丸サラM2.6×12 4本29
TW 5-4-7□504070丸サラM2.6×12 4本35
TW 5-3-9□452590丸サラM3×12 4本30.5
TW 5-3-10□5030100丸サラM3×12 4本45.5
TW 7-2-11□7020105丸サラM2.6×14 4本56.5
TW 7-4-11□7035105丸サラM2.6×14 4本70
TW 7-5-11□7050105丸サラM2.6×14 4本83
TW 7-3-13□6525.8130丸サラM3×16 4本76
TW 7-5-13□6550.1130丸サラM3×16 4本100
TW 8-2-8□802080丸サラM2.6×12 4本49
TW 8-4-8□804080丸サラM2.6×12 4本65
TW 9-4-17□85.535.5170丸サラM3×16 4本133
TW 9-6-17□85.560.5170丸サラM3×16 4本168
TW11-5-22□11045.3220丸サラM3×16 4本223
TW11-8-22□11075.3220丸サラM3×16 4本277
TW13-3-13□12525125丸サラM3×16 4本135
TW13-5-13□12545125丸サラM3×16 4本165.5
TW13-3-18□12525175丸サラM3×16 4本184.5
TW13-5-18□12545175丸サラM3×16 4本218
TW13-7-18□12565175丸サラM3×16 4本254

TW外観寸法図

TW4-2-5、TW4-2-6、TW4-2-8

TW / TWN4-2-5、TW / TWN4-2-6、TW / TWN4-2-8
型番WHDabcefgijklmn
TW4-2-5□35205023.52038.531728.543.529.544.5
TW4-2-6□35206023.52048.531728.553.529.554.5
TW4-2-8□40.32080.328.54068.531733.573.534.574.5


TW5-2-5

TW5-2-5
型番WHDabcefgijklmn
TW5-2-5□50155037.5282837.531243434545


TW5-3-5

TW5-3-5
型番WHDabcefgijklmn
TW5-3-5□50255037.5282837.5322434344.544.5


TW5-2-7、TW5-3-7、TW5-4-7

TW / TWN5-2-7、TW / TWN5-3-7、TW / TWN5-4-7
型番WHDabcefgijklmn
TW5-2-7□50157038.5324058.531243.563.544.564.5
TW5-3-7□5027.57038.5324058.5324.543.563.54464
TW5-4-7□50407038.5324058.533743.563.54363


TW5-3-9、TW5-3-10

TW / TWN5-3-9、TW5-3-10
型番WHDabcefgijklmn
TW5-3-9□4525903127.9458.42763.521.538.583.53984
TW5-3-10□50301003622.8673.66863.526.543934494


TW7-2-11、TW7-4-11、TW7-5-11

TW / TWN7-2-11、TW / TWN7-4-11、TW / TWN7-5-11
型番WHDabcefgijklmn
TW7-2-11□70201055448.2671.12896.513.561.596.563.598.5
TW7-4-11□70351055448.2671.12896.528.561.596.562.597.5
TW7-5-11□70501055448.2671.12896.543.561.596.561.596.5


TW7-3-13 / TWS7-3-13内部ケース、TW7-3-13 / TWS7-5-13内部ケース

TW7-3-13 / TWS7-3-13内部ケース、TW7-3-13 / TWS7-5-13内部ケース
型番WHDabcefgijklmn
TW7-3-13□6525.61304740501128.117.520405712258123
TW7-5-13□6550.11304740501128.14220405712256.5121.5


TW8-2-8、TW8-4-8

TW / TWN8-2-8、TW / TWN8-4-8
型番WHDabcefgijklmn
TW8-2-8□802080655353653.516.5727273.573.5
TW8-4-8□804080655353653.536.572727272


TW9-4-17 / TWS 9-4-17内部ケース、TW 9-6-17 / TWS 9-6-17内部ケース、TW11-5-22 / TWS11-5-22内部ケース、TW11-8-22 / TWS11-8-22内部ケース

TW / TWN 9-4-17 / TWS 9-4-17内部ケース、TW / TWN 9-6-17 / TWS 9-6-17内部ケース、TW / TWN11-5-22 / TWS11-5-22内部ケース、TW / TWN11-8-22 / TWS11-8-22内部ケース
型番WHDabcefgijklmn
TW9-4-17□85.535.517065.560701509.526206077.516276.5162.5
TW9-6-17□85.560.517065.560701509.551206077.516276.5161
TW11-5-22□11045.3220885012019810.3352060102212101211.5
TW11-8-22□11075.3220885012019810.3652060102212100210


TW13-3-13 / TWS13-3-13内部ケース、TW13-5-13 / TWS13-5-13内部ケース

TW / TWN13-3-13 / TWS13-3-13内部ケース、TW / TWN13-5-13 / TWS13-5-13内部ケース
型番WHDabcefgijklmn
TW13-3-13□1252512510789891078.516.5115115118118
TW13-5-13□1254512510789891078.536.5115115116.5116.5


TW13-3-18 / TWS13-3-18内部ケース、TW13-5-18 / TWS13-5-18内部ケース、TW13-7-18 / TWS13-7-18内部ケース

TW / TWN13-3-18 / TWS13-3-18内部ケース、TW / TWN13-5-18 / TWS13-5-18内部ケース、TW / TWN13-7-18 / TWS13-7-18内部ケース
型番WHDabcefgijklmn
TW13-3-18□12525175105951351558.516.5115165117.5167.5
TW13-5-18□12545175105951351558.536.5115165116.5166.5
TW13-7-18□12565175105951351558.556.5115165115165
型番

TW4-2-5B

TW4-2-5G

TW4-2-6B

TW4-2-6G

TW4-2-8B

TW4-2-8G

TW5-2-5B

TW5-2-5G

TW5-2-7B

TW5-2-7G

TW5-3-5B

TW5-3-5G

TW5-3-7B

TW5-3-7G

TW5-3-9B

TW5-3-9G

TW5-3-10B

TW5-3-10G

TW5-4-7B

TW5-4-7G

TW7-2-11B

TW7-2-11G

TW7-3-13B

TW7-3-13G

TW7-4-11B

TW7-4-11G

TW7-5-11B

TW7-5-11G

TW7-5-13B

TW7-5-13G

TW8-2-8B

TW8-2-8G

TW8-4-8B

TW8-4-8G

TW9-4-17B

TW9-4-17G

TW9-6-17B

TW9-6-17G

TW11-5-22B

TW11-5-22G

TW11-8-22B

TW11-8-22G

TW13-3-13B

TW13-3-13G

TW13-3-18B

TW13-3-18G

TW13-5-13B

TW13-5-13G

TW13-5-18B

TW13-5-18G

TW13-7-18B

TW13-7-18G

型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日
RoHS ?定尺(固定寸法):外形寸法W 横(幅)
(mm)
定尺(固定寸法):外形寸法D 奥行(厚み)
(mm)
寸法 横W(幅W)(詳細)
(mm)
寸法 縦H(高さH)(詳細)
(mm)
寸法 奥行D(詳細)
(mm)

145円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 35 20 50 ブラック

176円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 35 20 50 ライトグレー

149円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 35 20 60 ブラック

207円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 35 20 60 ライトグレー

179円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 40.3 20 80.3 ブラック

154円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 40.3 20 80.3 ライトグレー

164円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 50 15 50 ブラック

164円

1個

在庫品1日目

当日出荷可能

-1~100.0 1~100.0 50 15 50 ライトグレー

178円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 50 15 70 ブラック

195円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 50 15 70 ライトグレー

163円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 50 25 50 ブラック

195円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 50 25 50 ライトグレー

195円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 50 27.5 70 ブラック

212円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 50 27.5 70 ライトグレー

205円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 45 25 90 ブラック

223円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 45 25 90 ライトグレー

290円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 50 30 100 ブラック

290円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 50 30 100 ライトグレー

229円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 50 40 70 ブラック

211円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 50 40 70 ライトグレー

235円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 70 20 105 ブラック

235円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 70 20 105 ライトグレー

329円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 65 25.8 130 ブラック

262円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 65 25.8 130 ライトグレー

240円

1個

在庫品1日目

当日出荷可能

-1~100.0 100.1~200.0 70 35 105 ブラック

196円

1個

在庫品1日目

当日出荷可能

-1~100.0 100.1~200.0 70 35 105 ライトグレー

238円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 70 50 105 ブラック

246円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 70 50 105 ライトグレー

349円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 65 50.1 130 ブラック

400円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 65 50.1 130 ライトグレー

168円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 80 20 80 ブラック

215円

1個

在庫品1日目

当日出荷可能

-1~100.0 1~100.0 80 20 80 ライトグレー

212円

1個

在庫品1日目

当日出荷可能

-1~100.0 1~100.0 80 40 80 ブラック

172円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 80 40 80 ライトグレー

532円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 85.5 35.5 170 ブラック

434円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 85.5 35.5 170 ライトグレー

488円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 85.5 60.5 170 ブラック

460円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 85.5 60.5 170 ライトグレー

636円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 200.1~500.0 110 45.3 220 ブラック

571円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 200.1~500.0 110 45.3 220 ライトグレー

608円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 200.1~500.0 110 75.3 220 ブラック

682円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 200.1~500.0 110 75.3 220 ライトグレー

412円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 100.1~200.0 125 25 125 ブラック

459円

1個

在庫品1日目

当日出荷可能

-100.1~200.0 100.1~200.0 125 25 125 ライトグレー

431円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 100.1~200.0 125 25 175 ブラック

505円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 100.1~200.0 125 25 175 ライトグレー

442円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 100.1~200.0 125 45 125 ブラック

428円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 100.1~200.0 125 45 125 ライトグレー

497円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 100.1~200.0 125 45 175 ブラック

528円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 100.1~200.0 125 45 175 ライトグレー

596円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 100.1~200.0 125 65 175 ブラック

562円

1個

在庫品1日目

当日出荷可能

-100.1~200.0 100.1~200.0 125 65 175 ライトグレー

Loading...

  1. 1


商品担当おすすめ

【穴加工対応】CH形ボックス(防塵パッキン付) 画像

【穴加工対応】CH形ボックス(防塵パッキン付)

日東工業

日東工業品 WEB加工始めました
WEB上で設計、即注文可能
最短2日目出荷

【穴加工対応】RA形制御盤キャビネット(水切構造、防塵・防水パッキン付)フカサ200mm 画像

【穴加工対応】RA形制御盤キャビネット(水切構造、防塵・防水パッキン付)フカサ200mm

日東工業

日東工業品 WEB加工始めました
WEB上で設計、即注文可能
最短2日目出荷

【穴加工対応】CF CF形ボックス(防水・防塵構造) 画像

【穴加工対応】CF CF形ボックス(防水・防塵構造)

日東工業

日東工業品 WEB加工始めました
WEB上で設計、即注文可能
最短2日目出荷

基本情報

材質 樹脂 外形寸法 定尺(固定寸法) 定尺(固定寸法):外形寸法H 縦(高さ)(mm) 1~100.0
穴加工対応 特注のみ対応 形状 指定なし 基板・中板
設置 屋内 保護機能(耐環境性) 代表規格 UL

この商品を見た人は、こんな商品も見ています

TW汎用型プラスチックケースのレビュー

評価 4.6 平均4.6 (14件のレビュー) レビューを書く
  • 無線スイッチキットのケース2020/10/05
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    プラスチックなので追加工も簡単なのが助かります。嵌めあいもしっかりしており安心して使用できます。様々サイズを選べるのもありがたいです。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • ガレージ自動開閉システム2020/05/29
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    超小型のWiFiクライアント基板と電源回路が丁度収まり、車のコンソールに設置しても邪魔にならず便利に使っています。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 自作テスター製作用として2020/03/21
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    自作でのテスターを製作する際に購入しています。
    樹脂製の為、加工が簡単でサイズの種類がたくさんありますので
    必要最小限のサイズで選択が出来ます。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • スイッチボックス2019/09/10
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    小型のプラスチックケースを探しており、採用しました。
    強度もあり、穴空け加工もとても楽です。ケース内には
    基板を取付しました。価格もとても魅力的です。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 小サイズの基板収納2019/06/13
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    小型のプラケ−スを探しているとタカチ製のプラケ−スをミスミさんで
    取り扱いあり、即購入。 低価格の商品でも送料込みの価格に、ただただ感謝です。いままでは電気街まで、わざわざ出かけてましたが必要なくなりました。今後も利用させて頂きます。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

よくあるご質問(FAQ)

質問: TWシリーズのケース用の基板はありますか。
回答: ございます。(ケース用の基板:TNFシリーズ)ただ一部サイズのケースには基板はございません。ないサイズは指定寸法にて切断・加工を承っておりますので、別途VONAサポートセンター(0120-343-256)までお問い合わせください。
質問: TWシリーズはABS樹脂ですが、詳細グレードを教えて下さい。
回答: UL94HBです。
