防水・防塵ステンレスボックス SLBシリーズ
- 通常単価(税別)
- 22,225円～46,036円
- 税込単価
- 24,448円～50,640円
通常出荷日：2日目
外部取付足付きの4箇所ビス止め防水・防塵構造ボックスです。【特長】・耐食・耐塩・耐候性に優れたステンレ...
詳細を確認
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

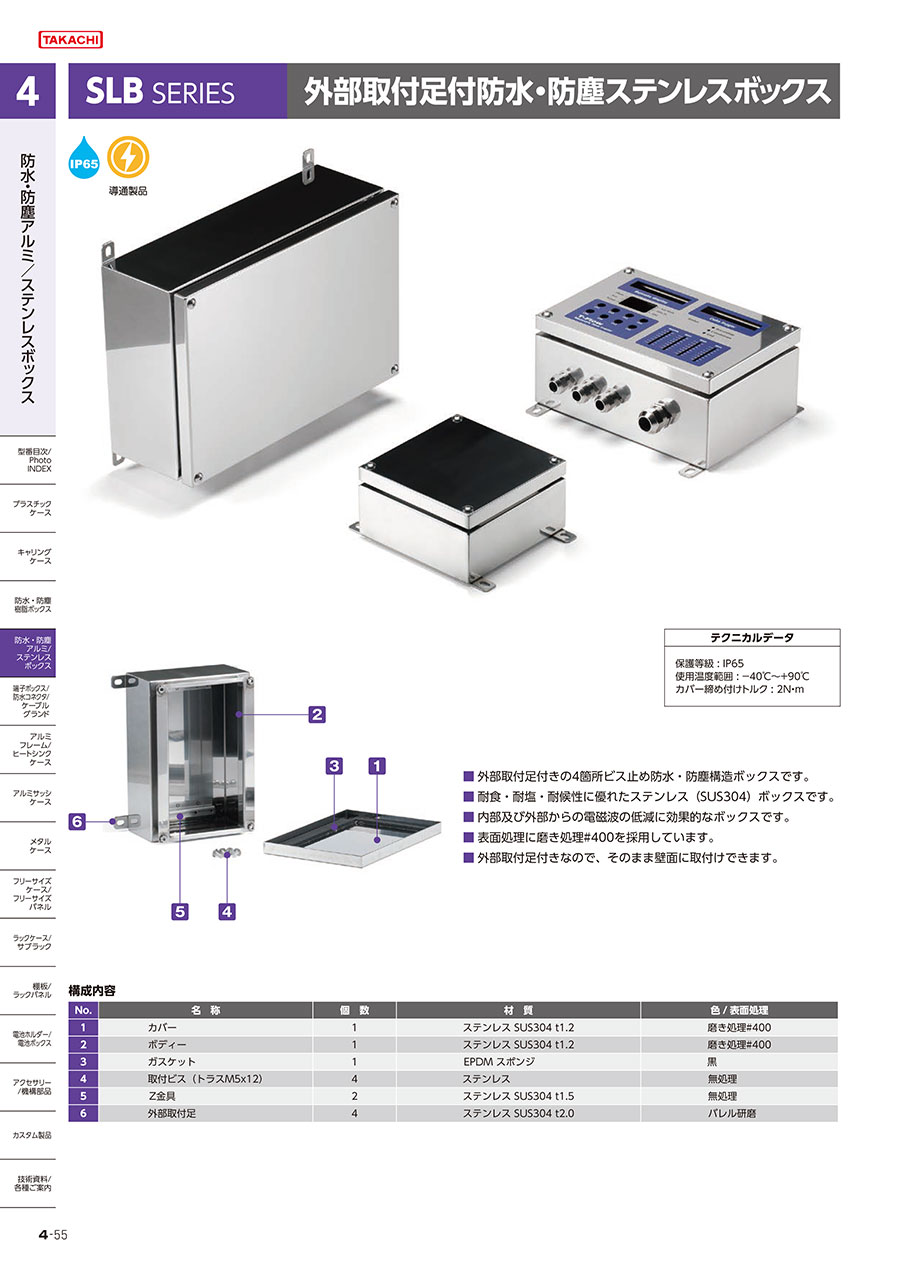

SLB型外部取付足付防水・防塵ステンレスボックスの特長
構成部品
構成内容
| 照番 | 名称 | 個数 | 材質 | 色／表面処理 |
|---|---|---|---|---|
| 1 | カバー | 1 | SUS304 t1.2 | 磨き処理#400 |
| 2 | ボディー | 1 | SUS304 t1.2 | 磨き処理#400 |
| 3 | ガスケット | 1 | EPDM | 黒 |
| 4 | 取付ビス | 4 | SUS丸皿M5×12 | 無処理 |
| 5 | Z金具 | 2 | SUS304 t1.5 | 無処理 |
| 7 | 外部取付足 | 4 | SUS304 t2.0 | バレル研磨 |
寸法
寸法図（外部取付足はスポット溶接してある。）
寸法図（（）内は、SLB223312、SLB304015の寸法。）
| 型番 | W | D | H | w | d | h | a | a1 | b | c | e | f | g | i | j | l | m | n | o | p | r | 自重(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SLB121508 | 120 | 150 | 80 | 80.5 | 130.5 | 67.6 | 66 | 33 | 116 | 6 | 10 | 10 | 5.5 | 7.5 | 10 | 30 | 30 | 40 | 30 | 140 | 125 | 0.9 |
| SLB151508 | 150 | 150 | 80 | 110.5 | 130.5 | 67.6 | 96 | 24 | 116 | 10 | 10 | 10 | 5.5 | 7.5 | 10 | 30 | 30 | 40 | 30 | 170 | 125 | 1.1 |
| SLB152206 | 150 | 220 | 60 | 110.5 | 200.5 | 51.1 | 96 | 24 | 186 | 10 | 6.5 | 10 | 5.5 | 7.5 | 10 | 35 | 35 | 20 | 35 | 170 | 195 | 1.3 |
| SLB152210 | 150 | 220 | 100 | 110.5 | 200.5 | 87.6 | 96 | 24 | 186 | 10 | 10 | 10 | 5.5 | 7.5 | 10 | 35 | 35 | 50 | 35 | 170 | 195 | 1.6 |
| SLB202010 | 200 | 200 | 100 | 160.5 | 180.5 | 87.6 | 146 | 36.5 | 166 | 10 | 10 | 10 | 5.5 | 7.5 | 10 | 35 | 35 | 50 | 35 | 220 | 175 | 1.8 |
| SLB202806 | 200 | 280 | 60 | 160.5 | 260.5 | 51.1 | 146 | 36.5 | 246 | 10 | 6.5 | 10 | 5.5 | 7.5 | 10 | 35 | 35 | 20 | 40 | 220 | 255 | 1.9 |
| SLB202812 | 200 | 280 | 120 | 160.5 | 260.5 | 107.6 | 146 | 36.5 | 246 | 10 | 10 | 10 | 5.5 | 7.5 | 10 | 35 | 35 | 60 | 40 | 220 | 255 | 2.5 |
| SLB223312 | 220 | 330 | 120 | 180.5 | 310.5 | 107 | 166 | 41.5 | 296 | 10 | 10 | 11 | 6.5 | 9 | 14 | 35 | 35 | 60 | 40 | 240 | 302 | 3.0 |
| SLB304015 | 300 | 400 | 150 | 260.5 | 380.5 | 137 | 246 | 61.5 | 366 | 10 | 10 | 11 | 6.5 | 9 | 14 | 40 | 40 | 75 | 45 | 320 | 372 | 4.8 |
型番リスト
表示件数
詳細情報
基本情報
外部取付足付きの4箇所ビス止め防水・防塵構造ボックスです。
【特長】
・耐食・耐塩・耐候性に優れたステンレス（SUS304）ボックスです。
・内部及び外部からの電磁波の低減に効果的なボックスです。
・表面処理に磨き処理#400を採用しています。
【用途】
・外部取付足付きなので、そのまま壁面に取付けできます。
カタログ
商品担当おすすめ
防水・防塵ステンレスボックス SLBシリーズのレビュー
表示器用BOX
4
4.02018/05/17
追加加工してＬＣＤを取り付けて、表示器として使用しています。
高級感があって、見た目も、性能（防水・防塵）も問題がありま...もっと読む
