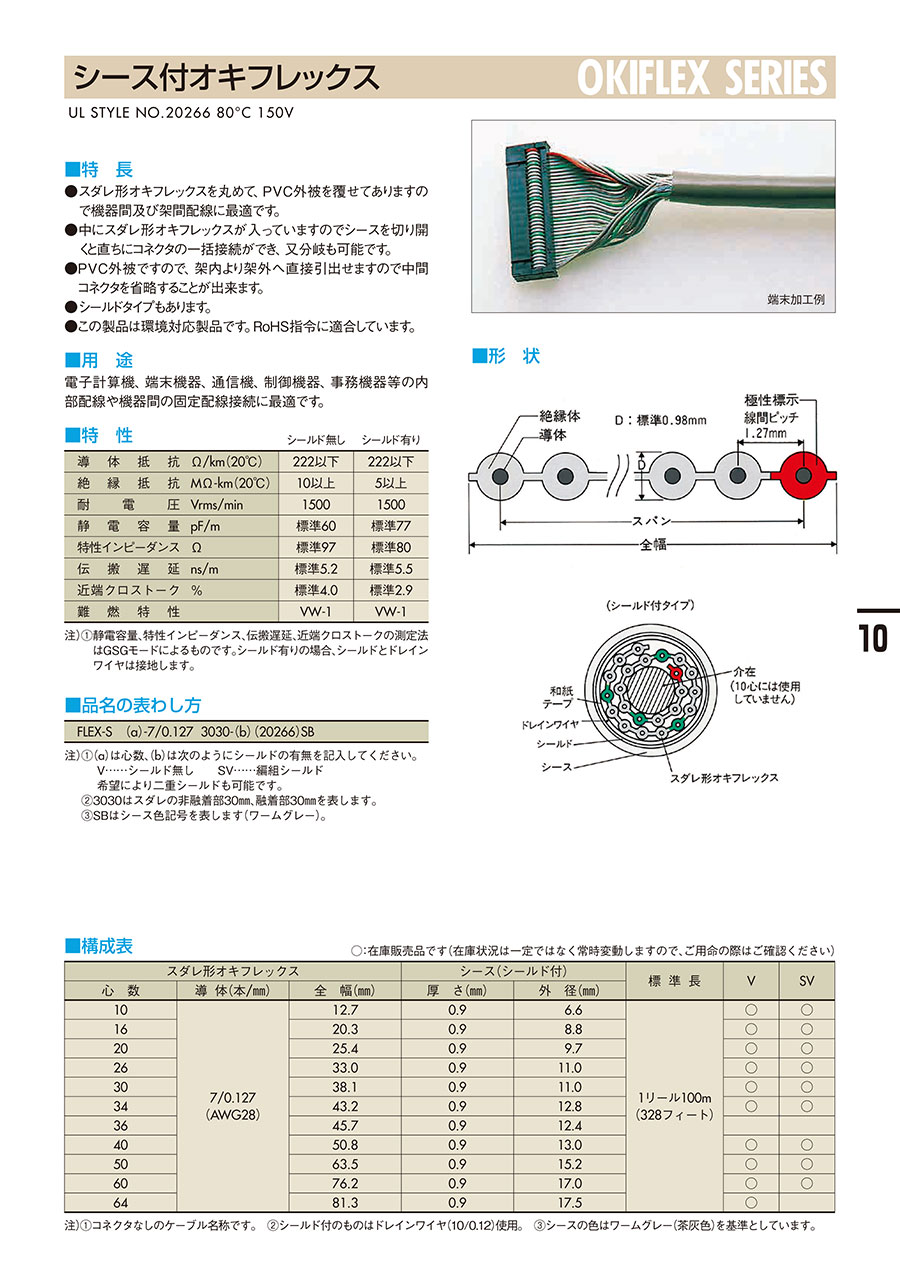

シース付オキフレックスの商品概要

外観

外観

  • スダレ形オキフレックスを丸めて、PVC外被を覆わせてあるため、機器間はもちろん、煩雑な筐体内の配線にも最適。シールド付も用意。
  • 環境対応製品。
  • コンピュータ、周辺機器、通信機器、事務機器等をはじめとする機器間および内部固定配線に最適。

製品仕様

形状

外形図

外形図

特性

 シールド無しシールド有り
導体抵抗 Ω/km（20℃）222以下222以下
絶縁抵抗 MΩ-km（20℃）10以上5以上
耐電圧 Vrms/min15001500
静電容量（※1） pF/m標準60標準77
  • ※ 1 測定法はGSGモードによるものです。
 シールド無しシールド有り
特性インピーダンス（※1） Ω標準97標準80
伝搬遅延時間（※1） ns/m標準5.2標準5.5
近端クロストーク（※1） %標準4.0標準2.9
難燃特性VW-1VW-1

品名・心線の配色

FLEX-S（1）-7/0.127 3030-（2）（20266）SB赤－灰－灰－灰－緑－灰・・・・1番心線=赤、5n番心線=緑、その他=灰
  • ※ （1）内は下記品種構成品表による心数、（2）内はシールドの有無記号（V：シールド無し／SV：シールド有り）をご記入ください。
  • ※ 3030は非融着部30mm、融着部30mmを表します。
  • ※ SBはシース色記号を表します（ワームグレー）。

品種構成表

心数導体絶縁体スパン
mm		全幅
mm		線間ピッチ
mm		シース厚さ
mm		シース外径
（シールド付）mm		シース色
10AWG28
（7/0.127）		軟質塩化
ビニル		11.4312.71.270.96.6ワームグレー
（色記号：SB）
1619.0520.38.8
2024.1325.49.7
2631.7533.011.0
3036.8338.111.0
3441.9143.212.8
3644.4545.712.4
4049.5350.813.0
5062.2363.515.2
6074.9376.217.0
6480.0381.317.5

開発秘話



機器内配線用のオキフレックスにシースを被せる事で、機器内の他に機器間のような外部配線にもお使いいただけるようになりました。

型番リスト

表示件数
  • 1
    • 型番
    FLEX-S10-7/0.1273030-SV(20266)SB
    注文停止中
    FLEX-S10-7/0.1273030-V(20266)SB
    FLEX-S16-7/0.1273030-SV(20266)SB
    FLEX-S16-7/0.1273030-V(20266)SB
    FLEX-S20-7/0.1273030-SV(20266)SB
    FLEX-S20-7/0.1273030-V(20266)SB
    注文停止中
    FLEX-S26-7/0.1273030-SV(20266)SB
    FLEX-S26-7/0.1273030-V(20266)SB
    FLEX-S30-7/0.1273030-SV(20266)SB
    注文停止中
    FLEX-S30-7/0.1273030-V(20266)SB
    FLEX-S34-7/0.1273030-SV(20266)SB
    FLEX-S34-7/0.1273030-V(20266)SB
    FLEX-S40-7/0.1273030-SV(20266)SB
    FLEX-S40-7/0.1273030-V(20266)SB
    FLEX-S50-7/0.1273030-SV(20266)SB
    FLEX-S50-7/0.1273030-V(20266)SB
    FLEX-S60-7/0.1273030-SV(20266)SB
    FLEX-S60-7/0.1273030-V(20266)SB
    FLEX-S64-7/0.1273030-V(20266)SB

    芯数

    (芯)

    全幅

    (mm)

    シールド

    		RoHS?最小発注数量
    10
    12.7
    有
    10
    1個
    10
    12.7
    無
    10
    1個
    16
    20.3
    有
    10
    1個
    16
    20.3
    無
    10
    1個
    20
    25.4
    有
    10
    1個
    20
    25.4
    無
    10
    1個
    26
    33
    有
    10
    1個
    26
    33
    無
    10
    1個
    30
    38.1
    有
    10
    1個
    30
    38.1
    無
    10
    1個
    34
    43.2
    有
    10
    1個
    34
    43.2
    無
    10
    1個
    40
    50.8
    有
    10
    1個
    40
    50.8
    無
    10
    1個
    50
    63.5
    有
    10
    1個
    50
    63.5
    無
    10
    1個
    60
    76.2
    有
    10
    1個
    60
    76.2
    無
    10
    3個
    64
    81.3
    無
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    46,912円
    ( 51,603円 )
    3日目
    28,933円
    ( 31,826円 )
    3日目
    58,823円
    ( 64,705円 )
    3日目
    36,713円
    ( 40,384円 )
    3日目
    65,735円
    ( 72,309円 )
    3日目
    41,782円
    ( 45,960円 )
    3日目
    78,971円
    ( 86,868円 )
    3日目
    49,445円
    ( 54,390円 )
    3日目
    87,060円
    ( 95,766円 )
    3日目
    59,265円
    ( 65,192円 )
    3日目
    92,060円
    ( 101,266円 )
    3日目
    63,088円
    ( 69,397円 )
    3日目
    98,825円
    ( 108,708円 )
    3日目
    71,494円
    ( 78,643円 )
    3日目
    121,618円
    ( 133,780円 )
    3日目
    85,523円
    ( 94,075円 )
    3日目
    145,588円
    ( 160,147円 )
    3日目
    106,308円
    ( 116,939円 )
    3日目
    106,509円
    ( 117,160円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    スダレ形オキフレックスを丸型に丸めて、シースを被せたフラットケーブル。
    【特長】
    ・スダレ形オキフレックスを丸めて、PVC外被を覆せてあり、機器間及び架間配線に最適。
    ・中にスダレ形オキフレックスが入っている。
    ・シースを切り開くと直ちにコネクタの一括接続ができ、分岐も可能。
    ・PVC外被で、架内より架外へ直接引出せるため中間コネクタを省略することが可能。
    ・シールドタイプも用意。
    【用途】
    ・電子計算機、端末機器、通信機、制御機器、事務機器等の内部配線や機器間の固定配線接続に最適。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    シース付オキフレックスのレビュー
