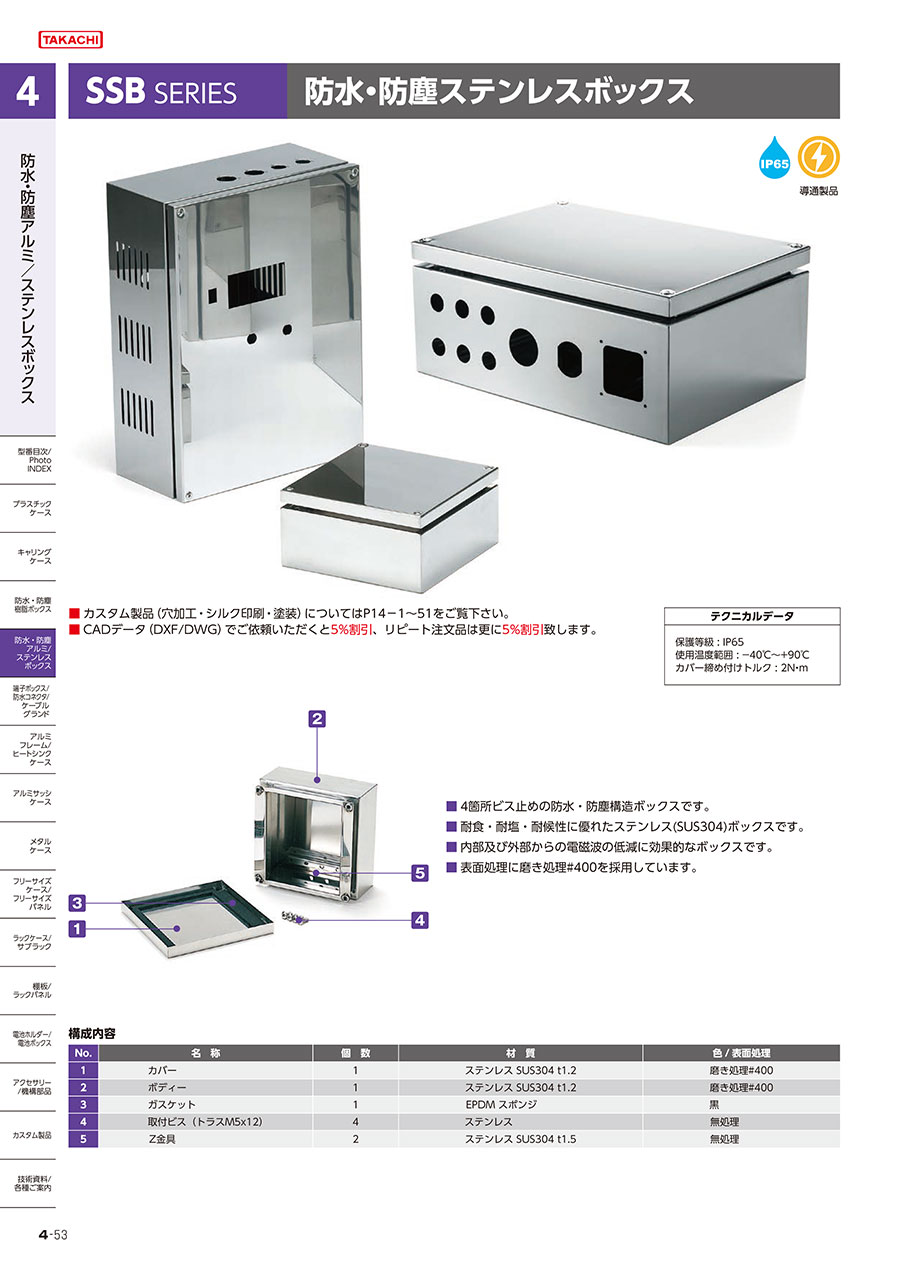

【穴加工対応】SSB型防水・防塵ステンレスボックス
- 通常単価(税別)
- 18,730円～42,902円
- 税込単価
- 20,603円～47,192円
保護等級IP65の4箇所ビス止めの防水・防塵構造制御ボックスです。【特長】・耐食・耐塩・耐候性に優れた...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
製品仕様
温度範囲 : -40℃〜+90℃
締め付けトルク : 2N・m（20kgf・cm）
※構成内容1、2、3、4、5
| 照番 | 名称 | 個数 | 材質 | 色／表面処理 |
|---|---|---|---|---|
| 1 | カバー | 1 | SUS304 t1.2 | 磨き処理#400 |
| 2 | ボディー | 1 | SUS304 t1.2 | 磨き処理#400 |
| 3 | ガスケット | 1 | EPDM | 黒 |
| 4 | 取付ビス | 4 | SUS丸皿M5×12 | 無処理 |
| 5 | Z金具 | 2 | SUS304 t1.5 | 無処理 |
| － | ビス抜け防止ワッシャー | 4 | ナイロン | 無処理 |
※構成内容1、2、3、4、5の構成内容と連携
寸法図A
寸法図B
| 型番 | W | D | H | w | d | h | a | a1 | b | c | e | l | m | n | o | 自重（kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSB121508 | 120 | 150 | 80 | 80.5 | 130.5 | 67.6 | 66 | 33 | 116 | 6 | 10 | 30 | 30 | 40 | 30 | 0.9 |
| SSB151508 | 150 | 150 | 80 | 110.5 | 130.5 | 67.6 | 96 | 24 | 116 | 10 | 10 | 30 | 30 | 40 | 30 | 1.1 |
| SSB152206 | 150 | 220 | 60 | 110.5 | 200.5 | 51.1 | 96 | 24 | 186 | 10 | 6.5 | 35 | 35 | 20 | 35 | 1.3 |
| SSB152210 | 150 | 220 | 100 | 110.5 | 200.5 | 87.6 | 96 | 24 | 186 | 10 | 10 | 35 | 35 | 50 | 35 | 1.6 |
| SSB202010 | 200 | 200 | 100 | 160.5 | 180.5 | 87.6 | 146 | 36.5 | 166 | 10 | 10 | 35 | 35 | 50 | 35 | 1.8 |
| SSB202806 | 200 | 280 | 60 | 160.5 | 260.5 | 51.1 | 146 | 36.5 | 246 | 10 | 6.5 | 35 | 35 | 20 | 40 | 1.9 |
| SSB202812 | 200 | 280 | 120 | 160.5 | 260.5 | 107.6 | 146 | 36.5 | 246 | 10 | 10 | 35 | 35 | 60 | 40 | 2.5 |
| SSB223312 | 220 | 330 | 120 | 180.5 | 310.5 | 107.6 | 166 | 41.5 | 296 | 10 | 10 | 35 | 35 | 60 | 40 | 2.9 |
| SSB304015 | 300 | 400 | 150 | 260.5 | 380.5 | 137.6 | 246 | 61.5 | 366 | 10 | 10 | 40 | 40 | 75 | 45 | 4.7 |
寸法図A、Bと連携
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
18,730円 ( 20,603円 ) | 2日目 |
19,755円 ( 21,731円 ) | 2日目 |
21,201円 ( 23,321円 ) | 2日目 |
21,618円 ( 23,780円 ) | 2日目 |
23,106円 ( 25,417円 ) | 2日目 |
25,087円 ( 27,596円 ) | 在庫品1日目当日出荷可能 |
25,408円 ( 27,949円 ) | 2日目 |
27,691円 ( 30,460円 ) | 2日目 |
42,902円 ( 47,192円 ) | 2日目 |
詳細情報
基本情報
保護等級IP65の4箇所ビス止めの防水・防塵構造制御ボックスです。
【特長】
・耐食・耐塩・耐候性に優れたステンレス（SUS304）ボックスです。
・内部及び外部からの電磁波の低減に効果的なボックスです。
・表面処理に磨き処理#400を採用しています。
・ビス抜け防止ワッシャー付のためビスの落下防止になります。
【用途】
・FA制御用、化学プラント、屋外設置などより過酷な環境での利用に最適。
