防水・防塵ABSボックス SCシリーズ
- 通常単価(税別)
- 9,260円
- 税込単価
- 10,186円
通常出荷日：在庫品1日目当日出荷可能
防水・防塵ABSボックス。【特長】・デザインカバーで取付ビスを隠せるためスッキリした見栄えになります。...
詳細を確認- 【取扱終了情報】
2024年3月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
－閉じる
SC17-28-6の仕様・寸法情報
端子台有無
端子台無し
材質
樹脂
サイズ
固定サイズ
外形寸法W 横(幅)
170
外形寸法H 縦(高さ)
60
外形寸法D 奥行(厚み)
280
穴加工対応
特注のみ対応
形状
指定なし
設置
屋外
基板・中板
無
保護機能（耐環境性）
IP65
塗装色
ライトグレー
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

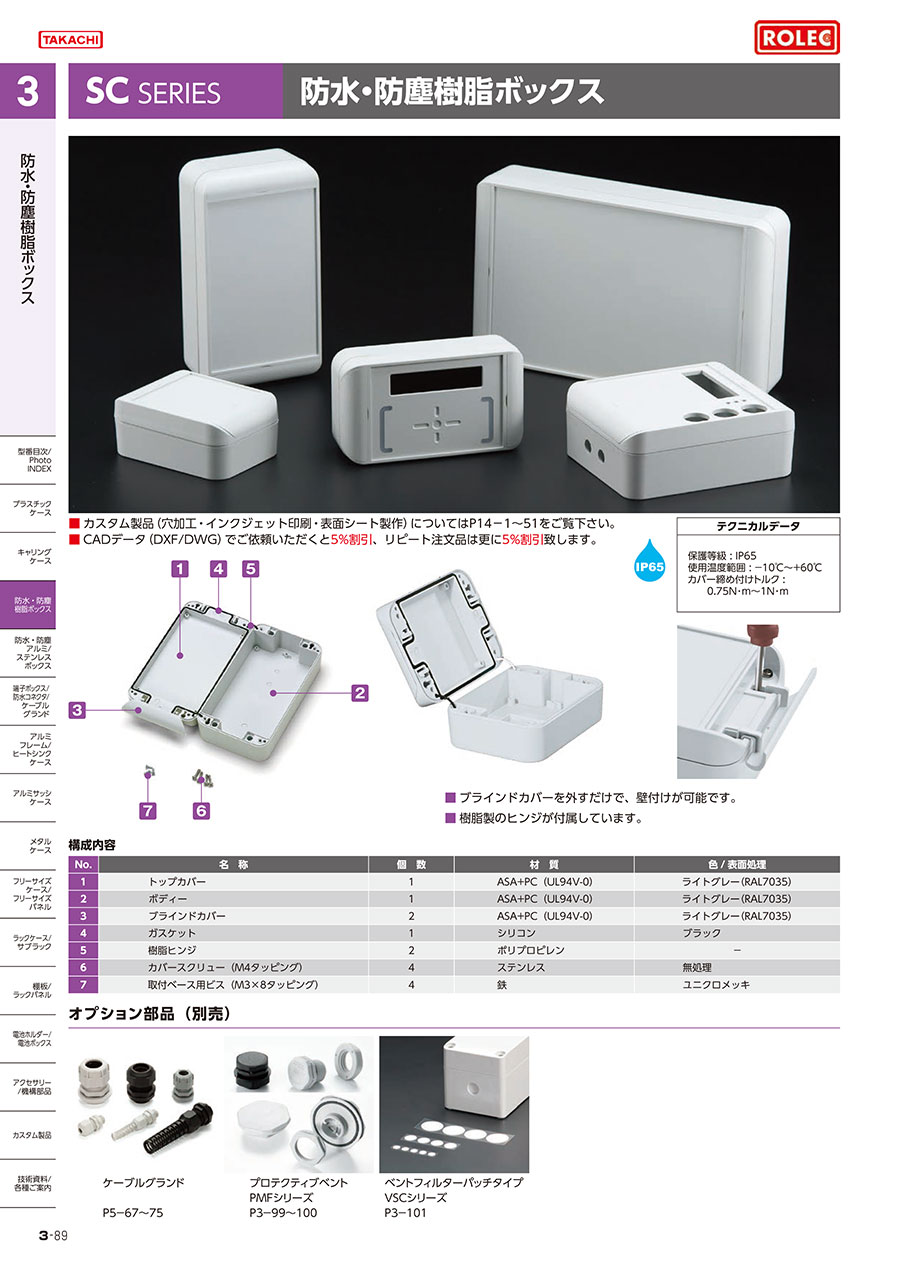

SC型防水・防塵樹脂ボックスの特長
構成部品
構成内容
| 照番 | 名称 | 個数 | 材質 | 色／表面処理 |
|---|---|---|---|---|
| 1 | トップカバー | 1 | ASA+PC（UL94V−0） | ライトグレー |
| 2 | ボディー | 1 | ASA+PC（UL94V−0） | ライトグレー |
| 3 | ブラインドカバー | 2 | ASA+PC（UL94V−0） | ライトグレー |
| 4 | ガスケット | 1 | シリコン | ブラック |
| 5 | 樹脂ヒンジ | 2 | ポリプロピレン | − |
| 6 | カバースクリュー | 4 | ステンレス（M4タッピング） | 無処理 |
| 7 | 取付ベース用ビス | 4 | 鉄（M3×8タッピング） | ユニクロメッキ |
機種内容
| 型番 | W | D | H | 自重(g) |
|---|---|---|---|---|
| SC9－12－5 | 90 | 120 | 50 | 155 |
| SC9－16－5 | 90 | 160 | 50 | 190 |
| SC11－20－6 | 110 | 200 | 60 | 345 |
| SC13－16－6 | 130 | 160 | 60 | 300 |
| SC17－28－6 | 170 | 280 | 60 | 590 |
寸法
寸法図1
寸法図2
| 型番 | a | b | c | e | f | g | h | i | j | k | l | n | o | p | q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SC9－12－5 | 77 | 72 | 65 | 34 | 99 | 97 | 94 | 70 | 90 | 82 | 75.5 | 18.8 | 82.5 | 83 | 112.5 |
| SC9－16－5 | 77 | 72 | 65 | 34 | 139 | 137 | 137 | 110 | 130 | 82 | 115.5 | 18.8 | 82.5 | 123 | 152 |
| SC11－20－6 | 97 | 89 | 85 | 54 | 179 | 177 | 174 | 153.7 | 170 | 102 | 155 | 38.3 | 101.5 | 162.5 | 191.5 |
| SC13－16－6 | 117 | 112 | 105 | 74 | 139 | 137 | 134 | 110 | 130 | 122 | 115.5 | 58.3 | 121.5 | 123 | 152 |
| SC17－28－6 | 157 | 152 | 145 | 114 | 259 | 257 | 254 | 230 | 250 | 162 | 235.5 | 98.8 | 161.5 | 242.5 | 271.5 |
詳細情報
基本情報
防水・防塵ABSボックス。
【特長】
・デザインカバーで取付ビスを隠せるためスッキリした見栄えになります。
・デザインカバーを開けるだけでトップカバーを開閉せずに設置面から取りはずし出来ます。
【用途】
・上面が1.8mm段落ちしていますので、表面シートを貼付けて操作用機器として使用できます。
・付属の樹脂製内ヒンジを取り付ける事でカバーの落下防止になります。
ご注意
- 【取扱終了情報】
2024年3月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。防水・防塵ABSボックス SCシリーズの型番SC17-28-6のページです。
型番SC17-28-6に関する仕様情報を記載しております。
