ユニバーサルアルミサッシケース UCシリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,754円～15,156円特別価格
- 税込単価
- 1,929円～16,672円特別価格
コーナーR付の上下カバーにパネルを挟み込むシンプルな構造で頑丈な万能アルミケー...
詳細情報を確認するご注意
- 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
- 【一部商品取扱終了情報】
2024年3月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。 - 2016年8月メーカー出荷分から、色仕様の変更がございます。
【対象】
1. 色記号AAタイプのセレクトアイボリーは廃番となりますので、色記号GGタイプのライトグレーを後継品としてご利用ください。
2. 色記号GXタイプのパネル部分アルミライトグレーは色味がやや明るめのライトグレーに変更となります。※型番変更ございません
弊社在庫品は旧仕様商品が無くなり次第の変更となります。ご了承ください。
※仕様変更の詳細は商品情報をご確認ください。
2022年11月1日より穴加工費の見直しを実施いたします。予めご了承ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が51型番あります。
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
コーナーR付の上下カバーにパネルを挟み込むシンプルな構造のアルミサッシケース
UC型にはGGタイプ、DDタイプ、GXタイプがあり、電気機器の製作など幅広く扱える。

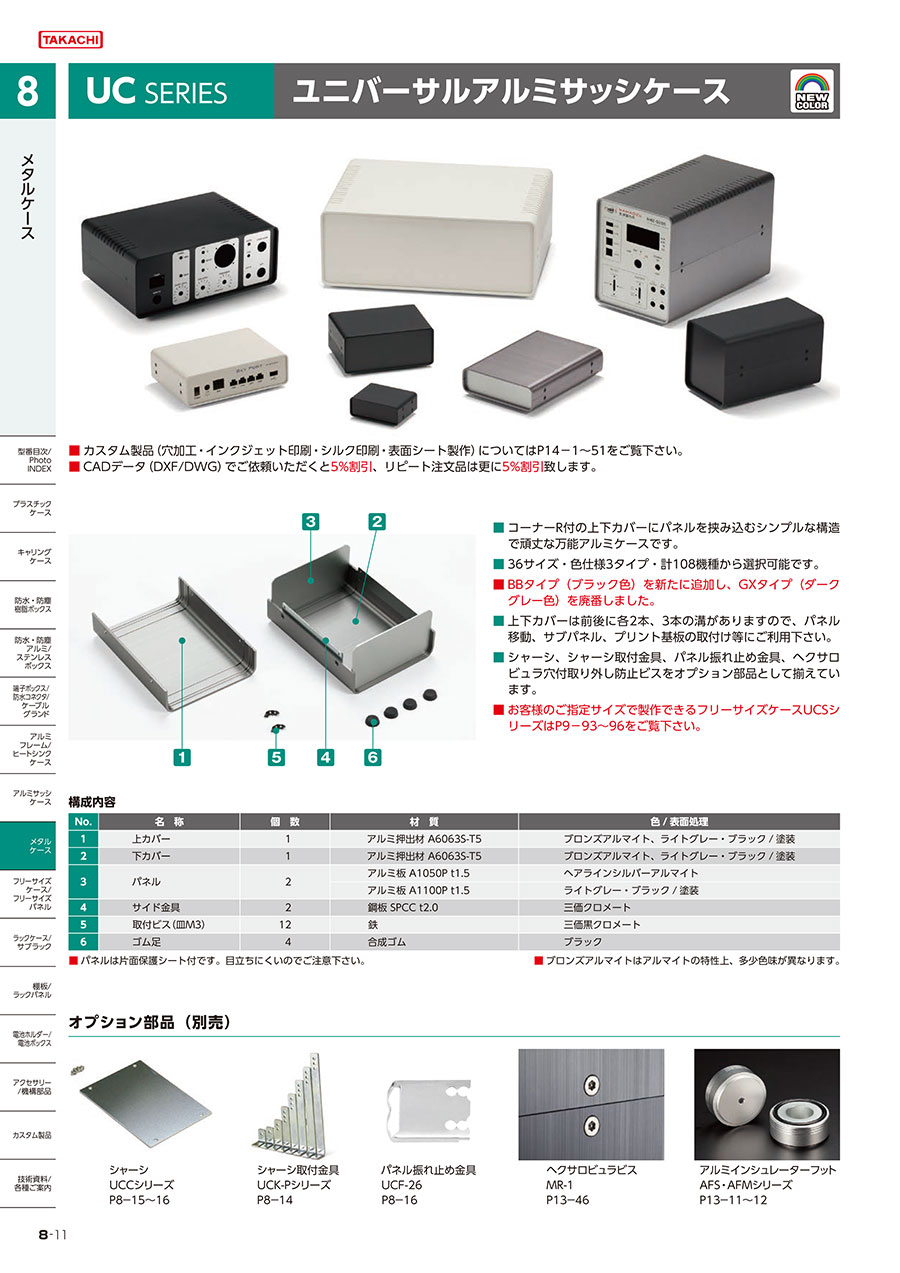

UC型ユニバーサルアルミサッシケースの構成内容について
UC型ユニバーサルアルミサッシケースの構成内容。
| 照番 | 名称 | 個数 | 材質 | 色／表面処理 | ||
|---|---|---|---|---|---|---|
| 1 | 上カバー | 1 | アルミ押出材 A6063S－T5 | ブロンズアルマイト・ライトグレー・ブラック / 塗装 | ||
| 2 | 下カバー | 1 | アルミ押出材 A6063S－T5 | ブロンズアルマイト・ライトグレー・ブラック / 塗装 | ||
| 3 | パネル | 2 | アルミ板 A1050P t1.7 | ブロンズアルマイト | ||
| アルミ板 A5052P t1.5 | ライトグレー / 塗装 | |||||
| アルミ板 A1100P t1.5 | ダークグレー / 塗装 | |||||
| 4 | サイド金具 | 2 | 鋼板 SPCC t2.0 | 三価クロメート | ||
| 5 | 取付ビス（M3サラ） | 12 | 鉄 | 三価黒クロメート | ||
| 6 | ゴム足 | 4 | 天然ゴム | 黒 | ||
- ※ パネル片面保護シート付です。目立ちにくいのでご注意ください。
- ※ ブロンズアルマイトはロットによって多少色味が異なります。
製品仕様
| 色記号 | 上下カバー | パネル |
|---|---|---|
| GGタイプ | ライトグレー | ライトグレー |
| DDタイプ | ブロンズアルマイト | ヘアラインシルバーアルマイト |
| GXタイプ | ダークグレー | 片側／ライトグレー |
| 片側／ダークグレー |
- ※ DDタイプは上下カバーの色合が多少異なることあり。

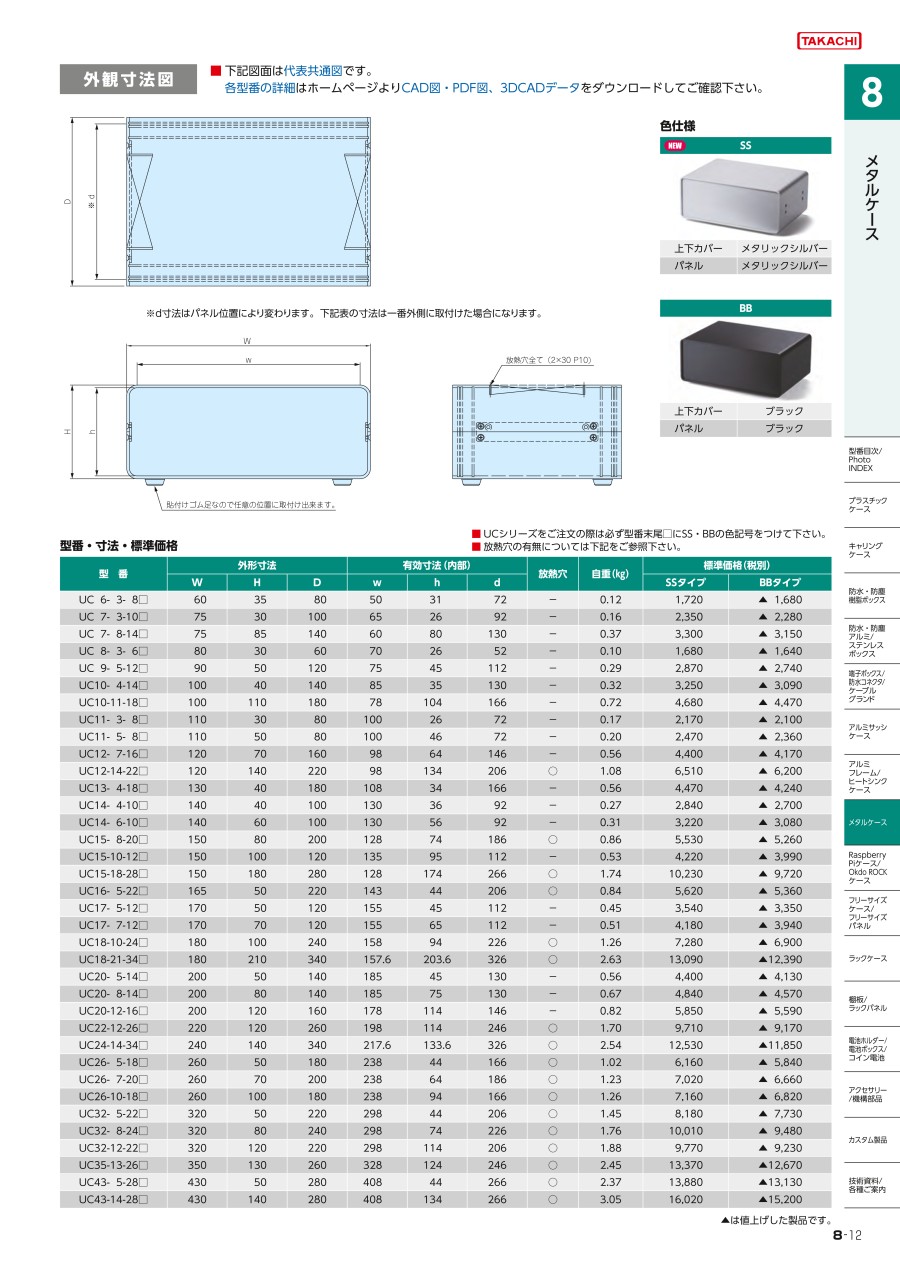

この商品の外形図と寸法
- UCシリーズをご注文の際は必ず型番末尾□にGG・DD・GXの色記号をつけて下さい。
| 型番 | W | H | D | R | t | a | b | 放熱穴 | 自重（kg） |
|---|---|---|---|---|---|---|---|---|---|
| UC6-3-8□ | 60 | 35 | 80 | 3 | 2 | 16 | 58 | - | 0.12 |
| UC7-3-10□ | 75 | 30 | 100 | 3 | 2 | 16 | 78 | - | 0.16 |
| UC9-5-12□ | 90 | 50 | 120 | 5 | 2.5 | 18 | 94 | - | 0.29 |
| UC10-4-14□ | 100 | 40 | 140 | 5 | 2.5 | 28 | 94 | - | 0.32 |
| UC12-7-16□ | 120 | 70 | 160 | 8 | 3 | 30 | 110 | - | 0.56 |
| UC13-4-18□ | 130 | 40 | 180 | 8 | 3 | 30 | 130 | - | 0.56 |
| UC15-8-20□ | 150 | 80 | 200 | 8 | 3 | 30 | 150 | ○ | 0.86 |
| UC16-5-22□ | 165 | 50 | 220 | 8 | 3 | 30 | 170 | ○ | 0.84 |
| UC18-10-24□ | 180 | 100 | 240 | 8 | 3 | 30 | 190 | ○ | 1.26 |
| UC22-12-26□ | 220 | 120 | 260 | 8 | 3 | 30 | 210 | ○ | 1.7 |
| UC24-14-34□ | 240 | 140 | 340 | 8 | 3.2 | 30 | 290 | ○ | 2.54 |
| UC8-3-6□ | 80 | 30 | 60 | 3 | 2 | 16 | 38 | - | 0.1 |
| UC11-3-8□ | 110 | 30 | 80 | 3 | 2 | 16 | 58 | - | 0.17 |
| UC11-5-8□ | 110 | 50 | 80 | 3 | 2 | 16 | 58 | - | 0.2 |
| UC14-4-10□ | 140 | 40 | 100 | 3 | 2 | 16 | 78 | - | 0.27 |
| UC14-6-10□ | 140 | 60 | 100 | 3 | 2 | 16 | 78 | - | 0.31 |
| UC15-10-12□ | 150 | 100 | 120 | 5 | 2.5 | 18 | 94 | - | 0.53 |
| UC17-5-12□ | 170 | 50 | 120 | 5 | 2.5 | 18 | 94 | - | 0.45 |
| UC17-7-12□ | 170 | 70 | 120 | 5 | 2.5 | 18 | 94 | - | 0.51 |
| UC20-5-14□ | 200 | 50 | 140 | 5 | 2.5 | 28 | 94 | - | 0.56 |
| UC20-8-14□ | 200 | 80 | 140 | 5 | 2.5 | 28 | 94 | - | 0.67 |
| UC20-12-16□ | 200 | 120 | 160 | 8 | 3 | 30 | 110 | - | 0.82 |
| UC26-5-18□ | 260 | 50 | 180 | 8 | 3 | 30 | 130 | ○ | 1.02 |
| UC26-10-18□ | 260 | 100 | 180 | 8 | 3 | 30 | 130 | ○ | 1.26 |
| UC26-7-20□ | 260 | 70 | 200 | 8 | 3 | 30 | 150 | ○ | 1.23 |
| UC32-5-22□ | 320 | 50 | 220 | 8 | 3 | 30 | 170 | ○ | 1.45 |
| UC32-12-22□ | 320 | 120 | 220 | 8 | 3 | 30 | 170 | ○ | 1.88 |
| UC32-8-24□ | 320 | 80 | 240 | 8 | 3 | 30 | 190 | ○ | 1.76 |
| UC35-13-26□ | 350 | 130 | 260 | 8 | 3 | 30 | 210 | ○ | 2.45 |
| UC43-5-28□ | 430 | 50 | 280 | 8 | 3 | 30 | 230 | ○ | 2.37 |
| UC43-14-28□ | 430 | 140 | 280 | 8 | 3 | 30 | 230 | ○ | 3.05 |
| UC7-8-14□ | 75 | 85 | 140 | 5 | 2.5 | 28 | 94 | - | 0.37 |
| UC10-11-18□ | 100 | 110 | 180 | 8 | 3 | 30 | 130 | - | 0.72 |
| UC12-14-22□ | 120 | 140 | 220 | 8 | 3 | 30 | 170 | ○ | 1.08 |
| UC15-18-28□ | 150 | 180 | 280 | 8 | 3 | 30 | 230 | ○ | 1.74 |
| UC18-21-34□ | 180 | 210 | 340 | 8 | 3.2 | 30 | 290 | ○ | 2.63 |
UC型ユニバーサルアルミサッシケースの寸法図。
- ※ 放熱穴の有無については機種内容をご参照ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,337円 ( 2,571円 ) | 2日目 |
2,396円 ( 2,636円 ) | 2日目 |
3,689円 ( 4,058円 ) | 2日目 |
2,860円 ( 3,146円 ) | 2日目 |
1,880円 ( 2,068円 ) | 2日目 |
1,754円 ( 1,929円 ) | 2日目 |
2,726円 ( 2,999円 ) | 2日目 |
2,639円2,243円 ( 2,467円 ) | 在庫品1日目当日出荷可能 |
3,088円 ( 3,397円 ) | 2日目 |
5,197円 ( 5,717円 ) | 2日目 |
4,074円 ( 4,481円 ) | 在庫品1日目当日出荷可能 |
2,200円 ( 2,420円 ) | 2日目 |
2,465円 ( 2,712円 ) | 2日目 |
2,189円1,751円 ( 1,926円 ) | 在庫品1日目当日出荷可能 |
4,898円 ( 5,388円 ) | 2日目 |
3,964円2,973円 ( 3,270円 ) | 在庫品1日目当日出荷可能 |
5,855円 ( 6,441円 ) | 2日目 |
4,793円3,231円 ( 3,554円 ) | 在庫品1日目当日出荷可能 |
4,077円 ( 4,485円 ) | 2日目 |
2,701円 ( 2,971円 ) | 2日目 |
2,639円1,979円 ( 2,177円 ) | 在庫品1日目当日出荷可能 |
3,070円 ( 3,377円 ) | 2日目 |
5,821円 ( 6,403円 ) | 2日目 |
4,677円 ( 5,145円 ) | 2日目 |
10,478円 ( 11,526円 ) | 2日目 |
5,886円 ( 6,475円 ) | 2日目 |
4,436円 ( 4,880円 ) | 2日目 |
3,343円 ( 3,677円 ) | 2日目 |
4,599円 ( 5,059円 ) | 2日目 |
7,602円 ( 8,362円 ) | 2日目 |
12,971円 ( 14,268円 ) | 2日目 |
8,689円 ( 9,558円 ) | 2日目 |
3,982円 ( 4,380円 ) | 2日目 |
4,074円2,545円 ( 2,800円 ) | 在庫品1日目当日出荷可能 |
5,119円 ( 5,631円 ) | 2日目 |
5,288円 ( 5,817円 ) | 2日目 |
11,398円 ( 12,538円 ) | 2日目 |
13,101円 ( 14,411円 ) | 2日目 |
5,527円 ( 6,080円 ) | 2日目 |
6,295円 ( 6,925円 ) | 2日目 |
5,389円4,311円 ( 4,742円 ) | 在庫品1日目当日出荷可能 |
7,277円 ( 8,005円 ) | 2日目 |
9,929円 ( 10,922円 ) | 2日目 |
6,389円 ( 7,028円 ) | 2日目 |
11,853円 ( 13,038円 ) | 2日目 |
7,689円5,766円 ( 6,343円 ) | 在庫品1日目当日出荷可能 |
9,679円 ( 10,647円 ) | 2日目 |
15,077円 ( 16,585円 ) | 2日目 |
13,260円 ( 14,586円 ) | 2日目 |
10,899円 ( 11,989円 ) | 2日目 |
15,156円 ( 16,672円 ) | 2日目 |
詳細情報
基本情報
コーナーR付の上下カバーにパネルを挟み込むシンプルな構造で頑丈な万能アルミケースです。
【特長】
・36サイズ・色仕様3タイプ・計108機種から選択可能です。
・上下カバーは前後に各2本、3本の溝がありますので、パネル移動、サブパネル、プリント基板の取付け等にご利用下さい。
・シャーシ、シャーシ取付金具、パネル振れ止め金具、ヘクサロビュラ穴付取り外し防止ビスをオプション部品として揃えています。
【用途】
・電子・電気・制御機器の製作に最適。
・測定器、電源装置、コントロールボックス、オーディオアンプなどにも幅広く利用可能。
