LCS型シリコンカバー付プラスチックケース

LCS型シリコンカバー付プラスチックケース

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • LCS型シリコンカバー付プラスチックケース
  • LCS型シリコンカバー付プラスチックケース
  • LCS型シリコンカバー付プラスチックケース
  • LCS型シリコンカバー付プラスチックケース
  • LCS型シリコンカバー付プラスチックケース
  • LCS型シリコンカバー付プラスチックケース
  • LCS型シリコンカバー付プラスチックケース
  • LCS型シリコンカバー付プラスチックケース
  • LCS型シリコンカバー付プラスチックケース
  • LCS型シリコンカバー付プラスチックケース
  • LCS型シリコンカバー付プラスチックケース
  • LCS型シリコンカバー付プラスチックケース
  • LCS型シリコンカバー付プラスチックケース
  • LCS型シリコンカバー付プラスチックケース
通常単価(税別):
671円~
通常出荷日:
在庫品1日目~  当日出荷可能商品により当日出荷受付時間が異なります

シリコンカバー付のハンドタイプケースです。
【特長】
・カバーは弾力があり滑りにくく、落下などの衝撃から機器を保護します。
・内部ケースの材質は難燃性ABS樹脂(UL94V-0)です。
・電池構造は単3電池×2本、単3電池×3本、単3電池×4本、単4電池×2本、単4電池×3本、単4電池×4本、単4電池×6本、006P(9V)電池×1本、電池無しの9種類です。
・+、-の電池マーク付きになっています。
【用途】
・計測器・検査器・通信機・医療機器など様々なハンディタイプの機器にご利用いただけます。


お手持ちの穴加工図面で特注見積もお受けします!
下記窓口へ穴加工図面を送付ください。
推奨データ:PDF、CADデータ(DXFまたはDWG。AutoCAD2012以下に対応可能なファイル)
その他、インクジェット印刷やシルク印刷などの対応は特注窓口にてご相談ください。
ミスミボックス特注見積センター:box@misumi.co.jp

PDF

シリコンカバーを採用したプラスチックケース

電池構造は8タイプ。

電池構造は8タイプ。

LCS型シリコンカバー付プラスチックケースの構成内容

電池構造あり。

電池構造あり。

電池構造無。

電池構造無。

照番名称個数材質色/表面処理
1上カバー1難燃性 ABS(UL94V-0)オフホワイト・ダークグレー/シボ
2下カバー1難燃性 ABS(UL94V-0)オフホワイト・ダークグレー/シボ
3パネル1難燃性 ABS(UL94V-0)オフホワイト・ダークグレー/シボ
4取付ビス4鉄(M2.6 タッピング)ニッケルメッキ・三価黒クロメート
5電池蓋1難燃性 ABS(UL94V-0)オフホワイト・ダークグレー/シボ
6電池端子 / 電池スナップ1set真ちゅう/真ちゅう・塩ビニッケルメッキ
7シリコンカバー1シリコンレッド・イエロー・グリーン・ブルー・ネイビーブルー・ライトグレー・ダークグレー

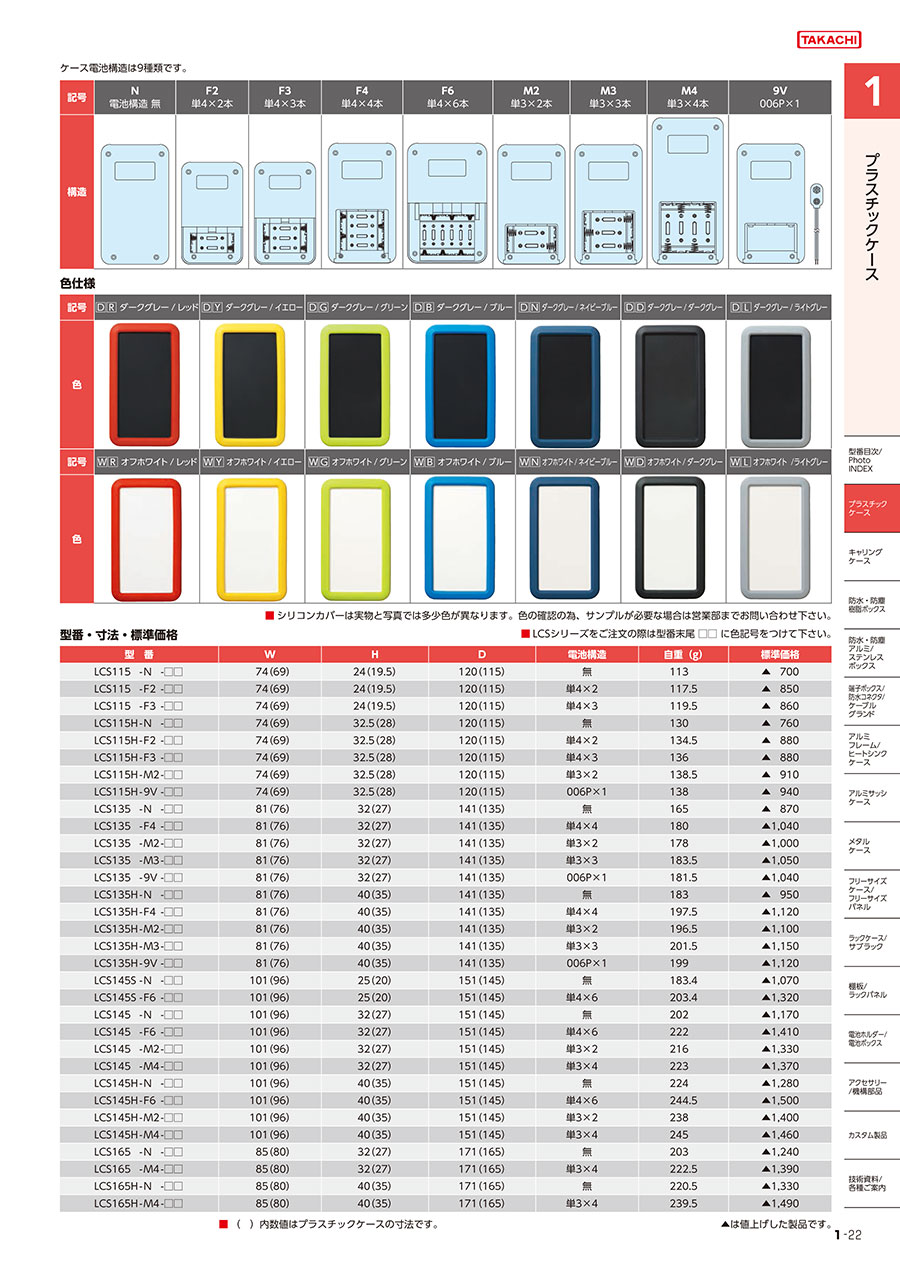

この商品のケース電池構造

電池構造無 N

電池構造無
N

単4×2本 F2

単4×2本
F2

単4×3本 F3

単4×3本
F3

単4×4本 F4

単4×4本
F4

単3×2本 M2

単3×2本
M2

単3×3本 M3

単3×3本
M3

単3×4本 M4

単3×4本
M4

006P×1 9V

006P×1
9V

この商品の色仕様

ダークグレー / レッド DR

ダークグレー / レッド
DR

ダークグレー / イエロー DY

ダークグレー / イエロー
DY

ダークグレー / グリーン DG

ダークグレー / グリーン
DG

ダークグレー / ブルー DB

ダークグレー / ブルー
DB

ダークグレー / ネイビーブルー DN

ダークグレー / ネイビーブルー
DN

ダークグレー / ダークグレー DD

ダークグレー / ダークグレー
DD

ダークグレー / ライトグレー DL

ダークグレー / ライトグレー
DL

オフホワイト / レッド WR

オフホワイト / レッド
WR

オフホワイト / イエロー WY

オフホワイト / イエロー
WY

オフホワイト / グリーン WG

オフホワイト / グリーン
WG

オフホワイト / ブルー WB

オフホワイト / ブルー
WB

オフホワイト / ネイビーブルー WN

オフホワイト / ネイビーブルー
WN

オフホワイト / ダークグレー WD

オフホワイト / ダークグレー
WD

オフホワイト / ライトグレー WL

オフホワイト / ライトグレー
WL

  • ※ シリコンカバーは実物と写真では多少色が異なります。

この商品の機種内容

※ご注文の際には型番末尾□□にDRやDY等の色記号をつけてください。

型番WHD電池構造自重(g)
LCS115 - N -□□74(69)24(19.5)120(115)113
LCS115 - F2 -□□74(69)24(19.5)120(115)単4×2117.5
LCS115 - F3 -□□74(69)24(19.5)120(115)単4×3119.5
LCS115H - N -□□74(69)32.5(28)120(115)130
LCS115H - F2 -□□74(69)32.5(28)120(115)単4×2134.5
LCS115H - F3 -□□74(69)32.5(28)120(115)単4×3136
LCS115H - M2 -□□74(69)32.5(28)120(115)単3×2138.5
LCS115H - 9V -□□74(69)32.5(28)120(115)006P×1138
LCS135 - N -□□81(76)32(27)141(135)165
LCS135 - F4 -□□81(76)32(27)141(135)単4×4180
LCS135 - M2 -□□81(76)32(27)141(135)単3×2178
LCS135 - M3 -□□81(76)32(27)141(135)単3×3183.5
LCS135 - 9V -□□81(76)32(27)141(135)006P×1181.5
LCS135H - N -□□81(76)40(35)141(135)183
LCS135H - F4 -□□81(76)40(35)141(135)単4×4197.5
LCS135H - M2 -□□81(76)40(35)141(135)単3×2196.5
LCS135H - M3 -□□81(76)40(35)141(135)単3×3201.5
LCS135H - 9V -□□81(76)40(35)141(135)006P×1199
LCS165 - N -□□85(80)32(27)171(165)203
LCS165 - M4 -□□85(80)32(27)171(165)単3×4222.5
LCS165H - N -□□85(80)40(35)171(165)220.5
LCS165H - M4 -□□85(80)40(35)171(165)単3×4239.5

( )内数値は内部ケースの寸法。

この商品の外形図と寸法

LCS115/LCS115H

LCS115/LCS115Hの寸法図。



LCS115/LCS115Hの寸法図。



LCS135/LCS135H

LCS135/LCS135Hの寸法図。

LCS135/LCS135Hの寸法図。

LCS165/LCS165H

LCS165/LCS165Hの寸法図。

LCS165/LCS165Hの寸法図。

型番WHDabcdefgh
LCS115‒N ‒□□742412055.5101.548.3124644.560.52
LCS115‒F2 ‒□□742412055.5101.548.3124644.560.52
LCS115‒ F3 ‒□□742412055.5101.548.3124644.560.52
LCS115H‒ N ‒□□7432.512055.5101.548.320.54644.560.52
LCS115H‒ F2 ‒□□7432.512055.5101.548.320.54644.560.52
LCS115H‒ F3 ‒□□7432.512055.5101.548.320.54644.560.52
LCS115H‒ M2 ‒□□7432.512055.5101.548.320.54644.560.52
LCS115H‒ 9V ‒□□7432.512055.5101.548.320.54644.560.52
LCS135‒N ‒□□813214159.5118.555195359792.5
LCS135‒F4 ‒□□813214159.5118.555195359792.5
LCS135‒M2 ‒□□813214159.5118.555195359792.5
LCS135‒M3 ‒□□813214159.5118.555195359792.5
LCS135‒9V ‒□□813214159.5118.555195359792.5
LCS135H‒ N ‒□□814014159.5118.555275359792.5
LCS135H‒ F4 ‒□□814014159.5118.555275359792.5
LCS135H‒ M2 ‒□□814014159.5118.555275359792.5
LCS135H‒ M3 ‒□□814014159.5118.555275359792.5
LCS135H‒ 9V ‒□□814014159.5118.555275359792.5
LCS165‒ N ‒□□853217163.5148.559195367922.5
LCS165‒ M4 ‒□□853217163.5148.559195367922.5
LCS165H‒ N ‒□□854017163.5148.559275367922.5
LCS165H‒ M4 ‒□□854017163.5148.559275367922.5

LCS型シリコンカバー付プラスチックケースの寸法。

型番

LCS115-F2-DB

LCS115-F2-DD

LCS115-F2-DG

LCS115-F2-DL

LCS115-F2-DN

LCS115-F2-DR

LCS115-F2-DY

LCS115-F2-WB

LCS115-F2-WD

LCS115-F2-WG

LCS115-F2-WL

LCS115-F2-WN

LCS115-F2-WR

LCS115-F2-WY

LCS115-F3-DB

LCS115-F3-DD

LCS115-F3-DG

LCS115-F3-DL

LCS115-F3-DN

LCS115-F3-DR

LCS115-F3-DY

LCS115-F3-WB

LCS115-F3-WD

LCS115-F3-WG

LCS115-F3-WL

LCS115-F3-WN

LCS115-F3-WR

LCS115-F3-WY

LCS115-N-DB

LCS115-N-DD

LCS115-N-DG

LCS115-N-DL

LCS115-N-DN

LCS115-N-DR

LCS115-N-DY

LCS115-N-WB

LCS115-N-WD

LCS115-N-WG

LCS115-N-WL

LCS115-N-WN

LCS115-N-WR

LCS115-N-WY

LCS115H-9V-DB

LCS115H-9V-DD

LCS115H-9V-DG

LCS115H-9V-DL

LCS115H-9V-DN

LCS115H-9V-DR

LCS115H-9V-DY

LCS115H-9V-WB

LCS115H-9V-WD

LCS115H-9V-WG

LCS115H-9V-WL

LCS115H-9V-WN

LCS115H-9V-WR

LCS115H-9V-WY

LCS115H-F2-DB

LCS115H-F2-DD

LCS115H-F2-DG

LCS115H-F2-DL

型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日
RoHS ?定尺(固定寸法):外形寸法W 横(幅)
(mm)
寸法 横W(幅W)(詳細)
(mm)
寸法 縦H(高さH)(詳細)
(mm)
寸法 奥行D(詳細)
(mm)

857円

1個

2日目

当日出荷可能

101~100.0 74 24 120 ダークグレー/ブルー

857円

1個

2日目

当日出荷可能

101~100.0 74 24 120 ダークグレー/ダークグレー

857円

1個

2日目

当日出荷可能

101~100.0 74 24 120 ダークグレー/グリーン

818円

1個

2日目

当日出荷可能

101~100.0 74 24 120 ダークグレー/ライトグレー

813円

1個

2日目

当日出荷可能

101~100.0 74 24 120 ダークグレー/ネイビーブルー

857円

1個

2日目

当日出荷可能

101~100.0 74 24 120 ダークグレー/レッド

818円

1個

2日目

当日出荷可能

101~100.0 74 24 120 ダークグレー/イエロー

857円

1個

2日目

当日出荷可能

101~100.0 74 24 120 オフホワイト/ブルー

857円

1個

2日目

当日出荷可能

101~100.0 74 24 120 オフホワイト/ダークグレー

857円

1個

2日目

当日出荷可能

101~100.0 74 24 120 オフホワイト/グリーン

818円

1個

2日目

当日出荷可能

101~100.0 74 24 120 オフホワイト/ライトグレー

813円

1個

2日目

当日出荷可能

101~100.0 74 24 120 オフホワイト/ネイビーブルー

857円

1個

2日目

当日出荷可能

101~100.0 74 24 120 オフホワイト/レッド

857円

1個

2日目

当日出荷可能

101~100.0 74 24 120 オフホワイト/イエロー

868円

1個

2日目

当日出荷可能

101~100.0 74 24 120 ダークグレー/ブルー

868円

1個

2日目

当日出荷可能

101~100.0 74 24 120 ダークグレー/ダークグレー

868円

1個

2日目

当日出荷可能

101~100.0 74 24 120 ダークグレー/グリーン

868円

1個

2日目

当日出荷可能

101~100.0 74 24 120 ダークグレー/ライトグレー

813円

1個

2日目

当日出荷可能

101~100.0 74 24 120 ダークグレー/ネイビーブルー

868円

1個

2日目

当日出荷可能

101~100.0 74 24 120 ダークグレー/レッド

868円

1個

2日目

当日出荷可能

101~100.0 74 24 120 ダークグレー/イエロー

868円

1個

2日目

当日出荷可能

101~100.0 74 24 120 オフホワイト/ブルー

868円

1個

2日目

当日出荷可能

101~100.0 74 24 120 オフホワイト/ダークグレー

868円

1個

2日目

当日出荷可能

101~100.0 74 24 120 オフホワイト/グリーン

868円

1個

2日目

当日出荷可能

101~100.0 74 24 120 オフホワイト/ライトグレー

813円

1個

2日目

当日出荷可能

101~100.0 74 24 120 オフホワイト/ネイビーブルー

868円

1個

2日目

当日出荷可能

101~100.0 74 24 120 オフホワイト/レッド

828円

1個

2日目

当日出荷可能

101~100.0 74 24 120 オフホワイト/イエロー

714円

1個

2日目

当日出荷可能

101~100.0 74 24 120 ダークグレー/ブルー

681円

1個

2日目

当日出荷可能

101~100.0 74 24 120 ダークグレー/ダークグレー

714円

1個

2日目

当日出荷可能

101~100.0 74 24 120 ダークグレー/グリーン

681円

1個

2日目

当日出荷可能

101~100.0 74 24 120 ダークグレー/ライトグレー

671円

1個

2日目

当日出荷可能

101~100.0 74 24 120 ダークグレー/ネイビーブルー

714円

1個

2日目

当日出荷可能

101~100.0 74 24 120 ダークグレー/レッド

714円

1個

2日目

当日出荷可能

101~100.0 74 24 120 ダークグレー/イエロー

714円

1個

お見積り

101~100.0 74 24 120 オフホワイト/ブルー

714円

1個

お見積り

101~100.0 74 24 120 オフホワイト/ダークグレー

714円

1個

お見積り

101~100.0 74 24 120 オフホワイト/グリーン

714円

1個

お見積り

101~100.0 74 24 120 オフホワイト/ライトグレー

671円

1個

お見積り

101~100.0 74 24 120 オフホワイト/ネイビーブルー

714円

1個

お見積り

101~100.0 74 24 120 オフホワイト/レッド

714円

1個

2日目

当日出荷可能

101~100.0 74 24 120 オフホワイト/イエロー

989円

1個

2日目

当日出荷可能

101~100.0 74 32.5 120 ダークグレー/ブルー

989円

1個

2日目

当日出荷可能

101~100.0 74 32.5 120 ダークグレー/ダークグレー

989円

1個

2日目

当日出荷可能

101~100.0 74 32.5 120 ダークグレー/グリーン

944円

1個

2日目

当日出荷可能

101~100.0 74 32.5 120 ダークグレー/ライトグレー

870円

1個

2日目

当日出荷可能

101~100.0 74 32.5 120 ダークグレー/ネイビーブルー

989円

1個

2日目

当日出荷可能

101~100.0 74 32.5 120 ダークグレー/レッド

989円

1個

2日目

当日出荷可能

101~100.0 74 32.5 120 ダークグレー/イエロー

989円

1個

2日目

当日出荷可能

101~100.0 74 32.5 120 オフホワイト/ブルー

989円

1個

2日目

当日出荷可能

101~100.0 74 32.5 120 オフホワイト/ダークグレー

989円

1個

2日目

当日出荷可能

101~100.0 74 32.5 120 オフホワイト/グリーン

989円

1個

2日目

当日出荷可能

101~100.0 74 32.5 120 オフホワイト/ライトグレー

912円

1個

2日目

当日出荷可能

101~100.0 74 32.5 120 オフホワイト/ネイビーブルー

989円

1個

2日目

当日出荷可能

101~100.0 74 32.5 120 オフホワイト/レッド

944円

1個

2日目

当日出荷可能

101~100.0 74 32.5 120 オフホワイト/イエロー

868円

1個

2日目

当日出荷可能

101~100.0 74 32.5 120 ダークグレー/ブルー

868円

1個

2日目

当日出荷可能

101~100.0 74 32.5 120 ダークグレー/ダークグレー

956円

1個

2日目

当日出荷可能

101~100.0 74 32.5 120 ダークグレー/グリーン

956円

1個

2日目

当日出荷可能

101~100.0 74 32.5 120 ダークグレー/ライトグレー

Loading...

商品担当おすすめ

【穴加工対応】CH形ボックス(防塵パッキン付) 画像

【穴加工対応】CH形ボックス(防塵パッキン付)

日東工業

日東工業品 WEB加工始めました
WEB上で設計、即注文可能
最短2日目出荷

【穴加工対応】RA形制御盤キャビネット(水切構造、防塵・防水パッキン付)フカサ200mm 画像

【穴加工対応】RA形制御盤キャビネット(水切構造、防塵・防水パッキン付)フカサ200mm

日東工業

日東工業品 WEB加工始めました
WEB上で設計、即注文可能
最短2日目出荷

【穴加工対応】CF CF形ボックス(防水・防塵構造) 画像

【穴加工対応】CF CF形ボックス(防水・防塵構造)

日東工業

日東工業品 WEB加工始めました
WEB上で設計、即注文可能
最短2日目出荷

基本情報

材質 樹脂 外形寸法 定尺(固定寸法) 定尺(固定寸法):外形寸法H 縦(高さ)(mm) 1~100.0
定尺(固定寸法):外形寸法D 奥行(厚み)(mm) 100.1~200.0 穴加工対応 特注のみ対応 形状 指定なし
基板・中板 設置 屋内 保護機能(耐環境性)

この商品を見た人は、こんな商品も見ています

LCS型シリコンカバー付プラスチックケースのレビュー

評価 3.7 平均3.7 (4件のレビュー) レビューを書く
  • カスタムリモコンのケースとして2020/09/07
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    電池BOX付きの手ごろなケースに、シリコンカバーまで付けられるので、屋外の使用にも適しています。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 計測器の試作品に2019/06/14
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    持ちやすい大きさであることと中に入れる基板の大きさがマッチしたので購入しました。持ち運びすることを考えてカバー付きにしました。手になじむ大きさで使いやすいです。シリコンカバーの手触りも良かったので満足しています。タカチ電機工業の製品は用途に応じて色々な大きさを使用したことがありますが、どれも加工しやすいところが良いと思います。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 試作品のケースとして購入2019/06/14
    評価 3.03.00人の方が、「このレビューが参考になった」と投票しています。
    加工のしやすさ、試作品なので入手性の良さ、手頃な値段で選定しました。持ち運びができるようにしているので、落下した際には保護用としてカバー付きのものを購入しました。想定していたよりも内容物が入らなかったです。外から配線を入れたいのですが、通したいケーブルを通すとなると穴が大きすぎたり、穴を先に決めて開けてからケーブルを通すと通らないなど試行錯誤したり、箱選びの難しさを痛感しました。まだ、量産には至っておりませんが、量産の際にカバー付きにするかどうかは現時点では分かりません。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 電機治療器に使用2019/06/14
    評価 2.02.00人の方が、「このレビューが参考になった」と投票しています。
    中に基板を入れて電機治療器に使用しています。色が数種類あることとサイズで選びました。シリコンのつや感がもう少し光ってる感じのが欲しかったので、できればラインナップに加えてほしいです。カバー付きを選んだ理由は持ち運びの面を考えてと7種類あって見栄えが良くてきれいだからということと、使い分けができるということです。レビュー掲載に関しては掲載料などがあればよいと思います。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

    ミスミからのコメント

    この度は貴重なご意見を頂きましてありがとうございます。現段階ではすぐに仕様変更など対応はできませんが、今後の課題として改善を検討させていただきます。引き続きご愛顧の程よろしくお願い致します。

よくあるご質問(FAQ)

質問: 電池構造は並列でしょうか、直列でしょうか。
回答: 直列の電池構造です。

このカテゴリにはこんな商品もあります!

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

営業時間:9:00~18:00(土曜日・日曜日・祝日は除く)

※お問い合わせフォームは24時間受付しております。

※お問い合わせにはお客様コードが必要です。

チャットでのご相談も受け付けております。

受付時間: 平日 9:00~18:00(土曜日・日曜日・祝日は除く)
