KSB型小型防水・防塵ステンレスボックス
- 通常単価(税別)
- 14,481円～14,882円
- 税込単価
- 15,929円～16,370円
通常出荷日：2日目
小型のビス止め防水防塵構造ボックス。【特長】・耐食・耐塩・耐候性に優れたステンレス（SUS304）製。...
詳細を確認未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
防水、防塵機能を備えたステンレス製ボックス
保護等級IP65のボックス。

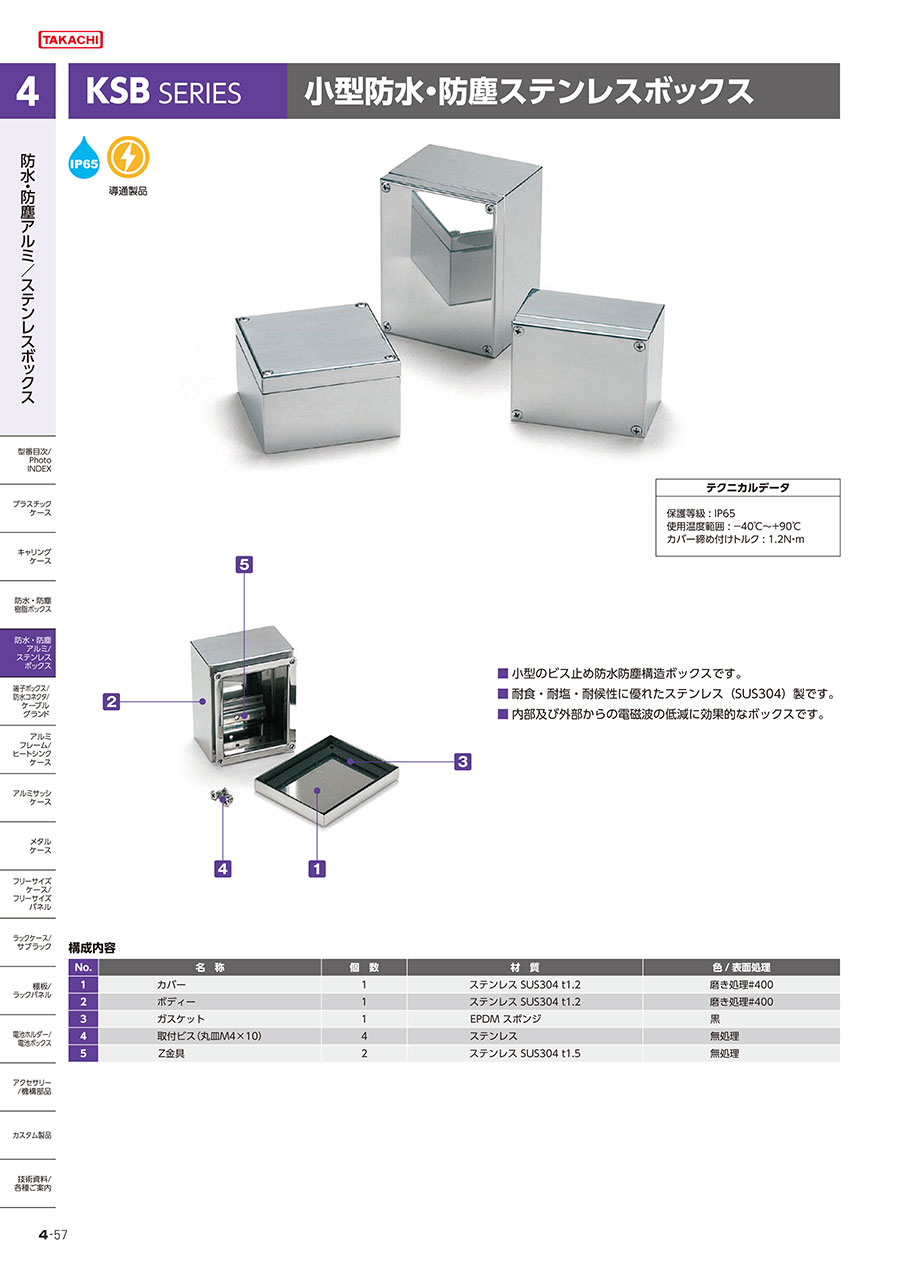

KSB型小型防水・防塵ステンレスボックスの構成内容
KSB型小型防水・防塵ステンレスボックス構成内容。
| 照番 | 名称 | 個数 | 材質 | 色／表面処理 |
|---|---|---|---|---|
| 1 | カバー | 1 | SUS304 t1.2 | 磨き処理#400 |
| 2 | ボディー | 1 | SUS304 t1.2 | 磨き処理#400 |
| 3 | ガスケット | 1 | EPDM | 黒 |
| 4 | 取付ビス | 4 | SUS丸皿M4×10 | 無処理 |
| 5 | Z金具 | 2 | SUS304 t1.2 | 無処理 |
この商品の外形図と寸法
KSB型小型防水・防塵ステンレスボックスの寸法図。
| 型番 | W | D | H | w | d | h | f | a | a1 | b | 自重(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KSB081006 | 80 | 100 | 60 | 60 | 80 | 51.1 | 6.5 | 47 | 23.5 | 67 | 440 |
| KSB101006 | 100 | 100 | 60 | 80 | 80 | 51.1 | 6.5 | 67 | 33.5 | 67 | 520 |
| KSB101008 | 100 | 100 | 80 | 80 | 80 | 67.6 | 10 | 67 | 33.5 | 67 | 600 |
| KSB101306 | 100 | 130 | 60 | 80 | 110 | 51.1 | 6.5 | 67 | 33.5 | 97 | 630 |
| KSB101308 | 100 | 130 | 80 | 80 | 110 | 67.6 | 10 | 67 | 33.5 | 97 | 700 |
詳細情報
基本情報
小型のビス止め防水防塵構造ボックス。
【特長】
・耐食・耐塩・耐候性に優れたステンレス（SUS304）製。
・内部及び外部からの電磁波の低減に効果的なボックス。
【用途】
・FA制御用、化学プラント、屋外設置などより過酷な環境で利用可能。
