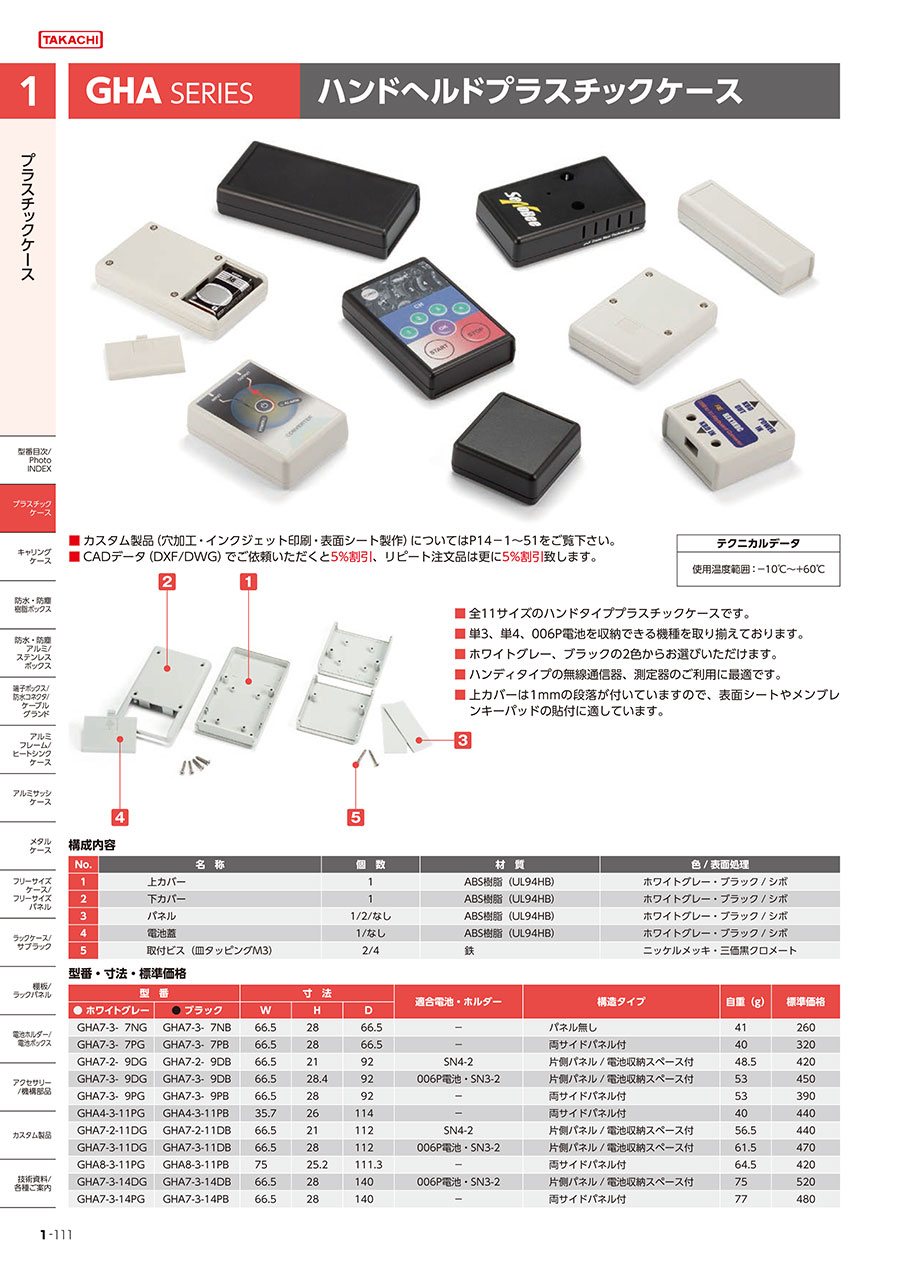

GHA型ハンドヘルドプラスチックケース

GHA型ハンドヘルドプラスチックケース
通常単価(税別):
272円~
通常出荷日:
在庫品1日目~  当日出荷可能商品により当日出荷受付時間が異なります

全11サイズのハンドタイププラスチックケースです。
【特長】
・単3、単4、006P電池を収納できる機種を取り揃えております。
・上カバーは1mmの段差が付いていますので、表面シートやメンブレンキーパットの貼付に適しています。
・ホワイトグレー、ブラックの2色からお選びいただけます。
【用途】
・ハンディタイプの無線通信器、測定器のご利用に最適です。


お手持ちの穴加工図面で特注見積もお受けします!
下記窓口へ穴加工図面を送付ください。
推奨データ:PDF、CADデータ(DXFまたはDWG。AutoCAD2012以下に対応可能なファイル)
その他、インクジェット印刷やシルク印刷などの対応は特注窓口にてご相談ください。
ミスミボックス特注見積センター:box@misumi.co.jp

PDF

単3、単4、006P電池のサイズに合わせた収納が可能なプラスチックケース

全11サイズのハンドタイプ。

全11サイズのハンドタイプ。

ハンディータイプの測定器等に利用可能。

ハンディータイプの測定器等に利用可能。

GHA型ハンドヘルドプラスチックケース の構成内容

GHA型ハンドヘルドプラスチックケースの構成内容。

GHA型ハンドヘルドプラスチックケースの構成内容。

照番名称個数材質色/表面処理
1上カバー1ABS(UL94HB)ホワイトグレー・ブラック/シボ
2下カバー1ABS(UL94HB)ホワイトグレー・ブラック/シボ
3パネル1/2/なしABS(UL94HB)ホワイトグレー・ブラック/シボ
4電池蓋1/なしABS(UL94HB)ホワイトグレー・ブラック/シボ
5取付ビス2/4鉄(M3タッピング)ニッケルメッキ・三価黒クロメート

この商品の機種内容

型番WHD適合電池・ホルダー構造タイプ自重(g)
GHA7-3-7N□66.52866.5パネル無し41
GHA7-3-7P□66.52866.5両サイドパネル付40
GHA7-2-9D□66.52192SN4-2片側パネル/電池収納スペース付48.5
GHA7-3-9D□66.528.492006P電池・SN3-2片側パネル/電池収納スペース付53
GHA7-3-9P□66.52892両サイドパネル付53
GHA4-3-11P□35.726114両サイドパネル付40
GHA7-2-11D□66.521112SN4-2片側パネル/電池収納スペース付56.5
GHA7-3-11D□66.528112006P電池・SN3-2片側パネル/電池収納スペース付61.5
GHA8-3-11P□7525.2111.3両サイドパネル付64.5
GHA7-3-14D□66.528140006P電池・SN3-2片側パネル/電池収納スペース付75
GHA7-3-14P□66.528140両サイドパネル付77
  • ご注文の際は、型番末尾□にG、Bの色記号をつけて下さい。

この商品の色仕様について

色記号
Gタイプホワイトグレー
Bタイプブラック
電池収納スペース付(Dタイプ)にはSN型電池ホルダーまたは006P電池が収納可能です。

電池収納スペース付(Dタイプ)にはSN型電池ホルダーまたは006P電池が収納可能です。

006P電池をご使用になる際は、電池スナップをご利用ください。

006P電池をご使用になる際は、電池スナップをご利用ください。

電池ホルダー、電池のガタつき防止にはSCM型電池押さえ用スポンジをご利用ください。

電池ホルダー、電池のガタつき防止にはSCM型電池押さえ用スポンジをご利用ください。

GHA型ハンドヘルドプラスチックケース の外形図と寸法

GHA7-3-7N

GHA7-3-7Nの寸法図。

GHA7-3-7Nの寸法図。

GHA7-3-7Nの下カバー内視図。

GHA7-3-7Nの下カバー内視図。

GHA7-3-7P

GHA7-3-7Pの寸法図。

GHA7-3-7Pの寸法図。

GHA7-3-7Pの下カバー内視図。

GHA7-3-7Pの下カバー内視図。

GHA7-3-7Pのパネル寸法図。

GHA7-3-7Pのパネル寸法図。

GHA7-2-9D

GHA7-2-9Dの寸法図。

GHA7-2-9Dの寸法図。

GHA7-2-9Dの下カバー内視図。

GHA7-2-9Dの下カバー内視図。

GHA7-2-9Dのパネル寸法図。

GHA7-2-9Dのパネル寸法図。

GHA7-2-9Dの電池蓋寸法図。

GHA7-2-9Dの電池蓋寸法図。

GHA7-3-9D

GHA7-3-9Dの寸法図。

GHA7-3-9Dの寸法図。

GHA7-3-9Dの下カバー内視図。

GHA7-3-9Dの下カバー内視図。

GHA7-3-9Dのパネル寸法図。

GHA7-3-9Dのパネル寸法図。

GHA7-3-9Dの電池蓋寸法図。

GHA7-3-9Dの電池蓋寸法図。

GHA7-3-9P

GHA7-3-9Pの寸法図。

GHA7-3-9Pの寸法図。

GHA7-3-9Pの下カバー内視図。

GHA7-3-9Pの下カバー内視図。

GHA7-3-9Pのパネル寸法図。

GHA7-3-9Pのパネル寸法図。

GHA4-3-11P

GHA4-3-11Pの寸法図。

GHA4-3-11Pの寸法図。

GHA4-3-11Pの下カバー内視図。

GHA4-3-11Pの下カバー内視図。

GHA4-3-11Pのパネル寸法図。

GHA4-3-11Pのパネル寸法図。

GHA7-2-11D

GHA7-2-11Dの寸法図。

GHA7-2-11Dの寸法図。

GHA7-2-11Dの下カバー内視図。

GHA7-2-11Dの下カバー内視図。

GHA7-2-11Dのパネル寸法図。

GHA7-2-11Dのパネル寸法図。

GHA7-2-11Dの電池蓋寸法図。

GHA7-2-11Dの電池蓋寸法図。

GHA7-3-11D

GHA7-3-11Dの寸法図。

GHA7-3-11Dの寸法図。

GHA7-3-11Dの下カバー内視図。

GHA7-3-11Dの下カバー内視図。

GHA7-3-11Dのパネル寸法図。

GHA7-3-11Dのパネル寸法図。

GHA7-3-11Dの電池蓋寸法図。

GHA7-3-11Dの電池蓋寸法図。

GHA8-3-11P

GHA8-3-11Pの寸法図。

GHA8-3-11Pの寸法図。

GHA8-3-11Pの下カバー内視図。

GHA8-3-11Pの下カバー内視図。

GHA8-3-11Pのパネル寸法図。

GHA8-3-11Pのパネル寸法図。

GHA7-3-14D

GHA7-3-14Dの寸法図。

GHA7-3-14Dの寸法図。

GHA7-3-14Dの下カバー内視図。

GHA7-3-14Dの下カバー内視図。

GHA7-3-14Dのパネル寸法図。

GHA7-3-14Dのパネル寸法図。

GHA7-3-14Dの電池蓋寸法図。

GHA7-3-14Dの電池蓋寸法図。

GHA7-3-14P

GHA7-3-14Pの寸法図。

GHA7-3-14Pの寸法図。

GHA7-3-14Pの下カバー内視図。

GHA7-3-14Pの下カバー内視図。

GHA7-3-14Pのパネル寸法図。

GHA7-3-14Pのパネル寸法図。

型番

GHA4-3-11PB

GHA4-3-11PG

GHA7-2-9DB

GHA7-2-9DG

GHA7-2-11DB

GHA7-2-11DG

GHA7-3-7NB

GHA7-3-7NG

GHA7-3-7PB

GHA7-3-7PG

GHA7-3-9DB

GHA7-3-9DG

GHA7-3-9PB

GHA7-3-9PG

GHA7-3-11DB

GHA7-3-11DG

GHA7-3-14DB

GHA7-3-14DG

GHA7-3-14PB

GHA7-3-14PG

GHA8-3-11PB

GHA8-3-11PG

型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日
RoHS ?定尺(固定寸法):外形寸法D 奥行(厚み)
(mm)
寸法 横W(幅W)(詳細)
(mm)
寸法 縦H(高さH)(詳細)
(mm)
寸法 奥行D(詳細)
(mm)

461円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 35.7 26 114 ブラック

483円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 35.7 26 114 ホワイトグレー

440円

1個

在庫品1日目

当日出荷可能

101~100.0 66.5 21 92 ブラック

469円

1個

在庫品1日目

当日出荷可能

101~100.0 66.5 21 92 ホワイトグレー

461円

1個

2日目

当日出荷可能

10100.1~200.0 66.5 21 112 ブラック

483円

1個

2日目

当日出荷可能

10100.1~200.0 66.5 21 112 ホワイトグレー

311円

1個

在庫品1日目

当日出荷可能

101~100.0 66.5 28 66.5 ブラック

272円

1個

在庫品1日目

当日出荷可能

101~100.0 66.5 28 66.5 ホワイトグレー

383円

1個

在庫品1日目

当日出荷可能

101~100.0 66.5 28 66.5 ブラック

290円

1個

在庫品1日目

当日出荷可能

101~100.0 66.5 28 66.5 ホワイトグレー

436円

1個

在庫品1日目

当日出荷可能

101~100.0 66.5 28.4 92 ブラック

489円

1個

在庫品1日目

当日出荷可能

101~100.0 66.5 28.4 92 ホワイトグレー

388円

1個

在庫品1日目

当日出荷可能

101~100.0 66.5 28 92 ブラック

428円

1個

在庫品1日目

当日出荷可能

101~100.0 66.5 28 92 ホワイトグレー

516円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 66.5 28 112 ブラック

516円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 66.5 28 112 ホワイトグレー

544円

1個

2日目

当日出荷可能

10100.1~200.0 66.5 28 140 ブラック

544円

1個

2日目

当日出荷可能

10100.1~200.0 66.5 28 140 ホワイトグレー

575円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 66.5 28 140 ブラック

527円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 66.5 28 140 ホワイトグレー

440円

1個

2日目

当日出荷可能

10100.1~200.0 75 25.2 111.3 ブラック

440円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 75 25.2 111.3 ホワイトグレー
