SW-T耐熱型プラスチックケース

SW-T耐熱型プラスチックケース
通常単価(税別):
154円~
通常出荷日:
在庫品1日目  当日出荷可能

小型サイズの電子機器の収納に便利な耐熱性プラボックス。
【特長】
・ワンタッチ開閉式構造。
・小型サイズですが、内部に干渉物が無く、内部のスペースが広く使える、多用途ケースです。
・耐熱性ABS樹脂を採用し、B(ブラック)色で6機種ある。
・カバーはスナップインのはめ込式です。
・ケースにぴったりのプリント基板や基板取付け用部品等、オプション部品も充実した品揃えになっております(オプション部品は別売になります)。
【用途】
・小型サイズの電子機器の利用に最適。


お手持ちの穴加工図面で特注見積もお受けします!
下記窓口へ穴加工図面を送付ください。
推奨データ:PDF、CADデータ(DXFまたはDWG。AutoCAD2012以下に対応可能なファイル)
その他、インクジェット印刷やシルク印刷などの対応は特注窓口にてご相談ください。
ミスミボックス特注見積センター:box@misumi.co.jp

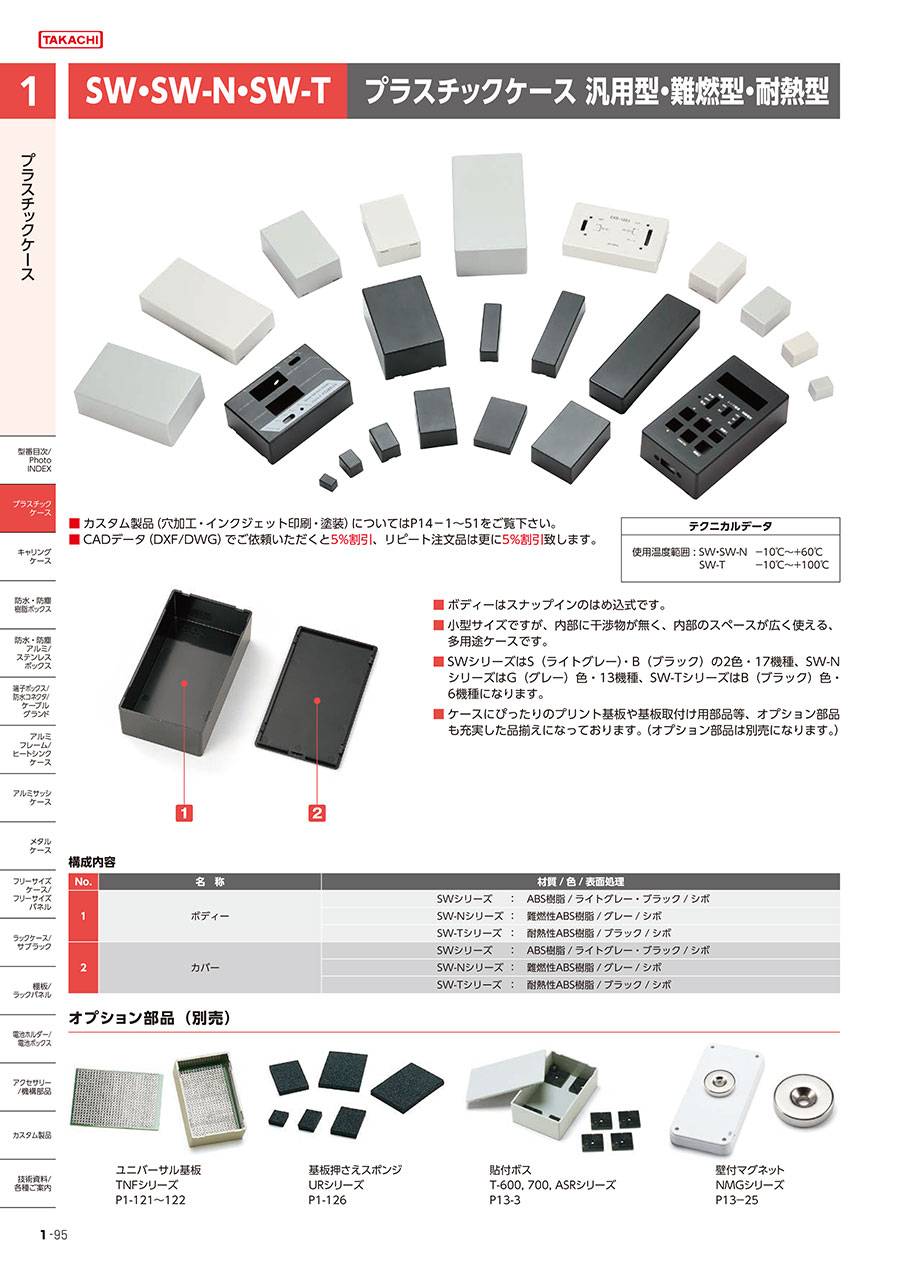

PDF



ミスミの簡単穴加工サービス

SW-T耐熱型プラスチックケース:関連画像



SW-T耐熱型プラスチックケース:関連画像

Web設計ボックスのリンクが開かない場合は「Web設計ボックスの詳細はこちら」へお進みください。
本シリーズはWeb設計ボックスでの穴加工が非対応のサイズも含まれております。対象商品については
Web設計ボックスサイトでご確認ください。





内部スペースが広く使える、小型耐熱性プラスチックケース

SW-T耐熱型プラスチックケース:関連画像

SW-TはB(ブラック色)に6機種であり、用途によって使い分けることができる。

SW-T耐熱型プラスチックケースの構成内容

SW-T耐熱型プラスチックケース:関連画像

SW-T耐熱型プラスチックケースの構成内容。


照番名称個数材質 / 色 / 表面処理
1上カバー1SW-Tシリーズ : 耐熱性ABS樹脂/ブラック/シボ
2下  蓋1SW-Tシリーズ : 耐熱性ABS樹脂/ブラック/シボ

この商品の色仕様について

シリーズ色記号上カバー下蓋
SW-TシリーズBタイプブラックブラック

この商品の外形図と寸法について

SW-T20

SW-T耐熱型プラスチックケース:関連画像

SW-T20の寸法図。


型  番WHDabcdt1t2t3R1R2
SW-T2015152011.616.61014.81.51.54.51.251.25


SW-T40、SW-T55

SW-T耐熱型プラスチックケース:関連画像

SW-T40、SW-T55の寸法図。


型  番WHDabcdt1t2t3R1R2
SW-T40302040263622.832.81.8251.51
SW-T5540205535.550.532.847.82251.50.3


SW-T75、SW-T95、SW-T100

SW-T耐熱型プラスチックケース:関連画像

SW-T75、SW-T95、SW-T100の寸法図。


型  番WHDabcdt1t2t3R1R2
SW-T7550307545.270.542.867.82251.750.3
SW-T9558189553.790.750.887.822531.5
SW-T100653510060.695.657.892.822.55.521.5
型番

SW-T20B

SW-T40B

SW-T55B

SW-T75B

SW-T95B

SW-T100B

型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日
RoHS ?穴加工対応 寸法 横W(幅W)(詳細)
(mm)
寸法 縦H(高さH)(詳細)
(mm)
寸法 奥行D(詳細)
(mm)

154円

1個

在庫品1日目

当日出荷可能

10特注のみ対応 15 15 20

169円

1個

在庫品1日目

当日出荷可能

10特注のみ対応 30 20 40

164円

1個

在庫品1日目

当日出荷可能

10Web設計対応 40 20 55

206円

1個

在庫品1日目

当日出荷可能

10Web設計対応 50 30 75

287円

1個

在庫品1日目

当日出荷可能

10特注のみ対応 58 18 95

280円

1個

在庫品1日目

当日出荷可能

10Web設計対応 65 35 100

Loading...

  1. 1


商品担当おすすめ

【穴加工対応】CH形ボックス(防塵パッキン付) 画像

【穴加工対応】CH形ボックス(防塵パッキン付)

日東工業

日東工業品 WEB加工始めました
WEB上で設計、即注文可能
最短2日目出荷

【穴加工対応】RA形制御盤キャビネット(水切構造、防塵・防水パッキン付)フカサ200mm 画像

【穴加工対応】RA形制御盤キャビネット(水切構造、防塵・防水パッキン付)フカサ200mm

日東工業

日東工業品 WEB加工始めました
WEB上で設計、即注文可能
最短2日目出荷

【穴加工対応】CF CF形ボックス(防水・防塵構造) 画像

【穴加工対応】CF CF形ボックス(防水・防塵構造)

日東工業

日東工業品 WEB加工始めました
WEB上で設計、即注文可能
最短2日目出荷

基本情報

材質 樹脂 外形寸法 定尺(固定寸法) 定尺(固定寸法):外形寸法W 横(幅)(mm) 1~100.0
定尺(固定寸法):外形寸法H 縦(高さ)(mm) 1~100.0 定尺(固定寸法):外形寸法D 奥行(厚み)(mm) 1~100.0 形状 指定なし
基板・中板 その他 設置 指定なし 保護機能(耐環境性)

この商品を見た人は、こんな商品も見ています

SW-T耐熱型プラスチックケースのレビュー

評価 4.7 平均4.7 (4件のレビュー) レビューを書く
  • 少し熱のかかる場所への設置2020/05/31
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    60℃ほどになる場所へ回路を設置するため、余裕を見てこちらを使用しました。
    元々防水性などはない事になっていますが、形状的に設置方向次第で簡易的な防滴としては使えますね。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    個装なのでひずみ、傷など外傷がなくきれいでした。
    100℃の熱硬化も変形等も見られませんでした。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 装置内のセンサ設置用2019/04/30
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    今回半導体系センサを使用したのでガードが必要になり、通気孔を設ける必要があったので防水機能も不要なので使用してみました。
    プラスチックケースでも100℃まで使えるのが良いです。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 試作のLPWA端末のケースとして2019/06/14
    評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
    耐熱性で選びました。使用環境温度が60℃ぐらいです。今は気温があまり高くないので、利用していても支障はありません。これから夏になってさらに高温になった時にどうなるのか見ていきたいです。若干フタが外しにくいと感じました。内部スペースが広く使えるところは良いと思います。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

よくあるご質問(FAQ)

質問: 耐熱性プラスチックの場合、何度まで使用可能ですか。
回答: 使用温度範囲は-10℃ ~ 100℃です。
