RPCPシリーズ 防水・防塵モジュラーカバー付ポリカーボネートボックス
- 通常単価(税別)
- 23,370円～29,335円
- 税込単価
- 25,707円～32,269円
RPCPシリーズの防水・防塵性のモジュラーカバーが付いているポリカーボネートボックス。【特長】・保護等...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
製品仕様
防水・防塵モジュラーカバー付ポリカーボネートボックスRPCPシリーズの寸法図
扉の部分
| 型番 | H | a | b | c |
|---|---|---|---|---|
| RPCP303013 | 132 | 102 | 115 | 78 |
| RPCP303018 | 187 | 157 | 170 | 133 |
| 型番 | H | a | b | c |
|---|---|---|---|---|
| RPCP304013 | 132 | 102 | 115 | 78 |
| RPCP304018 | 187 | 157 | 170 | 133 |
| 型番 | H | a | b | c |
|---|---|---|---|---|
| RPCP306013 | 132 | 102 | 115 | 78 |
| RPCP306018 | 187 | 157 | 170 | 133 |
| 型番 | W | D | H | 自重（kg） |
|---|---|---|---|---|
| RPCP303013 | 300 | 300 | 132 | 2.03 |
| RPCP303018 | 300 | 300 | 187 | 2.53 |
| RPCP304013 | 300 | 400 | 132 | 2.50 |
| RPCP304018 | 300 | 400 | 187 | 3.06 |
| RPCP306013 | 300 | 600 | 132 | 3.48 |
| RPCP306018 | 300 | 600 | 187 | 4.24 |
※型番：RPCP303013、RPCP303018の寸法図を参照にしています。上記以外の型番につきましては、カタログを参照してください
商品の構成内容
外観写真。
| 照番 | 名称 | 個数 | 材質 | 色／表面処理 |
|---|---|---|---|---|
| 1 | トップカバー | 1 | ポリカーボネート UL94V-2 | ホワイトグレー、スモークグレー |
| 2 | ボディー | 1 | ポリカーボネートグラスファイバー UL94V-0 | ホワイトグレー |
| - | エクステンション（H＝187のみ） | 1 | ポリカーボネートグラスファイバー UL94V-0 | ホワイトグレー |
| 4 | ガスケット | 1 | ポリウレタン／ネオプレーン | ブラック |
| 5 | カバースクリュー | 4～6 | ポリアミド | ホワイトグレー |
| - | 取付ベース用ビス | 4～8 | 鉄（タッピングビス） | ユニクロメッキ |
| - | 錠 | 1 | ステンレス | 無処理 |
| 8 | 鍵 | 2 | - | - |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
23,542円 ( 25,896円 ) | 2日目 |
29,335円 ( 32,269円 ) | 2日目 |
23,370円 ( 25,707円 ) | 2日目 |
27,996円 ( 30,796円 ) | 2日目 |
詳細情報
基本情報
RPCPシリーズの防水・防塵性のモジュラーカバーが付いているポリカーボネートボックス。
【特長】
・保護等級IP65で、-20～75℃の温度範囲で使用可能。
・締め付けトルクは1N・m～2N・m（10kgf・cm～20kgf・cm）。
・鍵付きの安心設計です。
・中サイズから大サイズまでの電気・電子機器用ボックスです。
・オプションのエクステンションフレームを利用することによりHが55mm（1段）高くなります。
・扉式なので、メンテナンスが容易に出来ます。
【用途】
・電気、電子機器用ボックス等に最適。

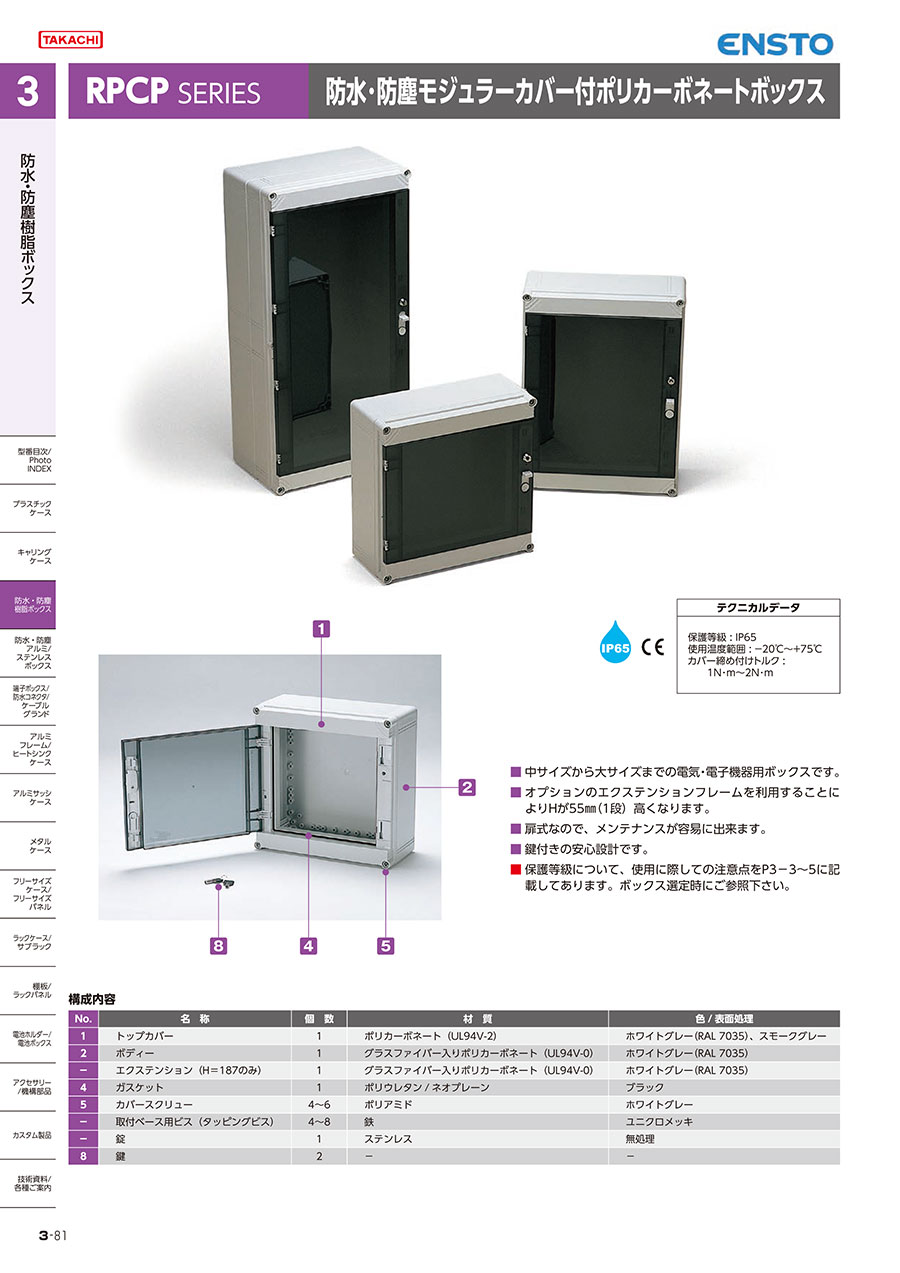

カタログ
