沖電線

FAロボットケーブル ORPケーブル（シールド有・無）

カタログ

通常単価(税別): 4,020円～371,754円

税込単価: 4,422円～408,929円

通常出荷日：3日目

ロボットのあらゆる動きに対応する（摺動、首振り、捻り）機械用ロボットケーブル。【特長】・滑性難燃エラス...

詳細を確認

4.24.2

メーカー生産遅延により、一部サイズ芯数におきまして一部在庫欠品中となります。（次回納入日未定）
細径の推奨代替品はこちら：ST300R 【大電×ミスミ】（シールド無・有）・ ST30R 【大電×ミスミ】（シールド無・有）
高屈曲の推奨代替品はこちら：SS3FUR（シールド無）・ SS300UCR（シールド有・無）

よく一緒に見られています

沖電線

ロボットケーブルORMシリーズ（UL20276）

通常価格(税別)： 1,092円 (税込価格：1,201円)

通常出荷日：1 日目

未確定：候補が600型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

本シリーズにおける代替推奨品ご案内

ー　受注停止でお困りの方へ　－ 23年11月より下記特徴を持った新商品の発売を開始しました。本商品の代替品として推奨可能な商品です。ぜひ、こちらからご参照ください。
	< 製品特徴 > ・細さ　　　：　独自の耐摩耗シースの開発により業界トップクラスの細径化に成功・屈曲性能　：　絶縁体にTPE（特殊エラストマー）を採用することで摺動や屈曲の動きに対応可能・短納期　　：　ミスミにて在庫するためご注文当日に出荷可能

FAロボットケーブル（ORPケーブル）の商品概要

独自開発の特殊エラストマー絶縁材料を採用し、優れた屈曲性能とコストパフォーマンスの両立を実現したFAロボットケーブル。

ロボットのあらゆる動き（摺動、首振り、捻り）に対応し、幅広い用途で使用可能。
柔軟性に優れており、配線の取り回し性に優れている。
細径化を図ったケーブル構造で、機器のダウンサイジング、低コスト化に貢献。
環境対応製品。
高レベルの耐屈曲性・耐捻回性・耐摺動性が要求される産業用ロボット、自動工作機等の多目的用途。

FAロボットケーブル（ORPケーブル）の仕様

UL STYLE	No. 2464（定格80℃　300V）
導体	すずめっき軟銅撚り線
絶縁材	特殊エラストマー
絶縁体識別	（付表-1）による
シース材（シース色）	耐油性PVC（黒艶消し）
シース表示	ORP（※1）SQ（※2）OKI ELECTRIC CABLE　AWM 2464　80C　300V　VW-1

※ 1 導体断面積（SQサイズ）：0.2／0.3／0.5
※ 2 シールドなし：無印／シールド付き：-SB

付表-1 ORP、ORP（SB）ケーブル対線構成表

対番号	絶縁体色		対番号	絶縁体色
対番号	第1種芯線	第2種芯線	対番号	第1種芯線	第2種芯線
1	青	白	11	青	黒
2	黄	茶	12	黄	灰
3	緑	黒	13	緑	橙
4	赤	灰	14	赤	白
5	紫	橙	15	紫	茶
6	青	茶	16	青	灰
7	黄	黒	17	黄	橙
8	緑	灰	18	緑	白
9	赤	橙	19	赤	茶
10	紫	白	20	紫	黒

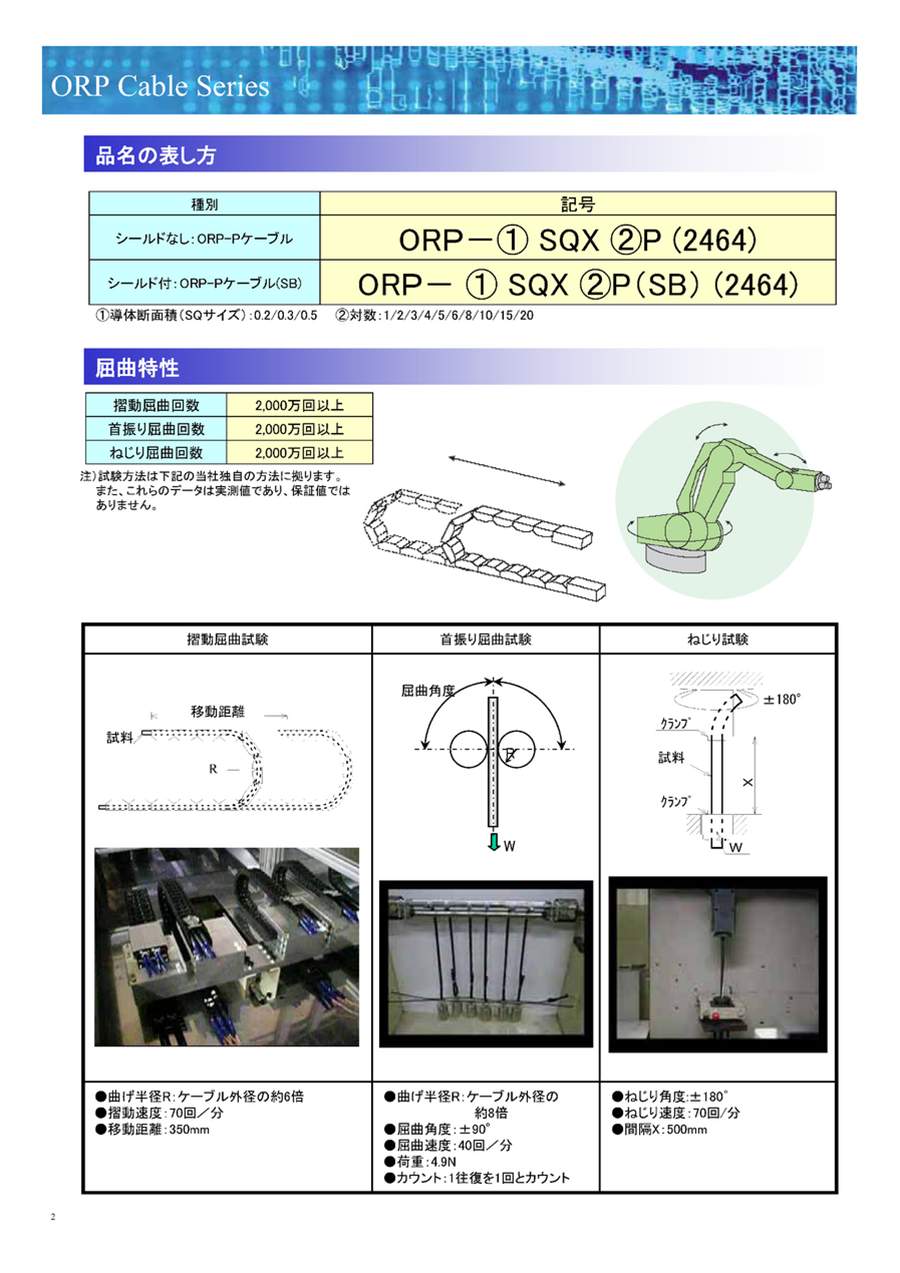

屈曲特性
