中継ボックス ジョイボックス WLQシリーズ
- 通常単価(税別)
- 4,400円～7,660円
- 税込単価
- 4,840円～8,426円
フタがワンタッチ開閉タイプの中継ボックス。【特長】・ワンタッチ開閉で保護構造IP67を確保。・本体フタ...
詳細を確認- 紙カタログ掲載の外径寸法に誤りがございました（2015年発刊"制御部品・PC部品カタログ"P1039）。
【型番：JB-WLQ135HBJ】と【型番：JB-WLQ135HBJ-C】のW寸法は、135でございますのでご注意ください。 - 用途・仕様に合わせ穴加工をしてご使用ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
外形寸法および内部ボス穴寸法（単位：mm）
外形寸法図（JB-WLQ135 BJ）
内部ボス穴寸法図（JB-WLQ135 BJ）
外形寸法図（JB-WLQ220 BJ）
内部ボス穴寸法図（JB-WLQ220 BJ）
フタ可動範囲
フタの高さ: LOW
フタの高さ: HIGH
ジョイボックス WLQシリーズ ラインナップ
JB-WLQ220
フタ色はベージュ、透明（スモークブラウン）の2色
穴開けタイプ ※別型番
端子台付 ※別型番
圧力調整プラグ付 ※別型番
使用例
開発秘話
従来の中型クラスの中継ボックスは、フタの固定が4～6箇所のネジ取付となっています。開閉頻度が高い場合、脱着の手間が大きな問題点となっていました。
そこで、ワンタッチで開閉が可能な構造にする事で、問題点を大幅に解消しました。
また、ボックス内を視認できる透明フタの要望に応えるために油煙がある工場から屋外まで幅広い環境で使える、耐性の高いポリアリレート製の透明フタを開発しました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,400円 ( 4,840円 ) | 在庫品1日目当日出荷可能 |
5,280円 ( 5,808円 ) | 在庫品1日目当日出荷可能 |
5,280円 ( 5,808円 ) | 在庫品1日目当日出荷可能 |
6,280円 ( 6,908円 ) | 在庫品1日目当日出荷可能 |
5,800円 ( 6,380円 ) | 在庫品1日目当日出荷可能 |
7,570円 ( 8,327円 ) | 在庫品1日目当日出荷可能 |
7,020円 ( 7,722円 ) | 在庫品1日目当日出荷可能 |
7,660円 ( 8,426円 ) | 9日目 |
詳細情報
基本情報
フタがワンタッチ開閉タイプの中継ボックス。
【特長】
・ワンタッチ開閉で保護構造IP67を確保。
・本体フタ固定はビス1本。
・蝶番仕様でフタの落下も心配なし。
・キャプコン取付ポイント付き、ケガキ作業は不要。
・耐油性・耐候性兼用。
・多目的用途対応。
・透明フタには耐薬品性に優れた材料を採用。
【用途】
・DINレール端子台取付けによる信号線、動力線の中継に。
・センサーアンプ等の防水・防塵に。
・プリント基板、小型ユニットの収納に。
ご注意
- 紙カタログ掲載の外径寸法に誤りがございました（2015年発刊"制御部品・PC部品カタログ"P1039）。
【型番：JB-WLQ135HBJ】と【型番：JB-WLQ135HBJ-C】のW寸法は、135でございますのでご注意ください。 - 用途・仕様に合わせ穴加工をしてご使用ください。

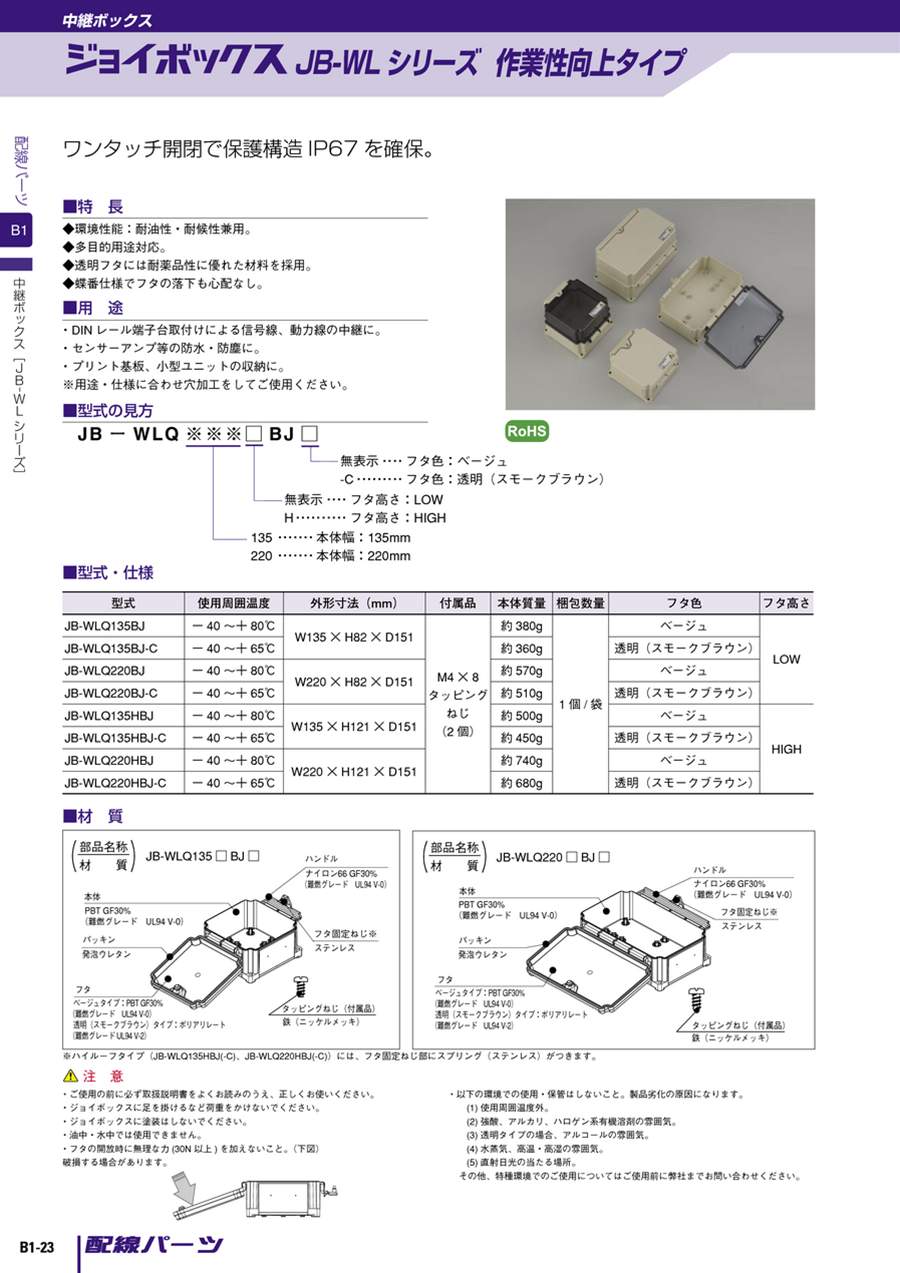

カタログ
