タカチ電機工業

BMP型鉄製・プラスチック製・木製取付ベース

Name: BMP型鉄製・プラスチック製・木製取付ベース
Brand: タカチ電機工業
SKU: 222000222473
Rating: 4.8 (20 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

4.8

平均満足度4.8

この商品のレビューをみる（20件）

通常単価(税別): 174円～8,140円特別価格

税込単価: 191円～8,954円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

ビスセット MTシリーズ

通常価格(税別)： 71円 (税込価格：78円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

外付電池ボックス MDシリーズ

4.7

通常価格(税別)： 304円 (税込価格：334円)

通常出荷日：在庫品1日目

鉄製、樹脂製、木製の3種を用意した取付ベース。【特長】・鉄製：加工しやすく強度...

詳細情報を確認する

種類
板

ご注意

BMP3040Pについて、一部仕様変更がございます。おおよそ22年10月のご注文分より、新しい仕様になる事をご承知ください。
詳細は「こちら」
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が101型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

加工しやすく強度がある鉄製の取付ベース

BMP型鉄製取付ベース

品番および寸法（単位：mm）

BMP1919Z～2838Z
外形図

BMP2856Z～3856Z
外形図

型番	W	D	a	b	t	対応機種
BMP1919Z	159	159	120	120	1.6	BCAL191913
BMP1928Z	157	247	120	210	1.6	BCAL192813、192818
BMP1938Z	159	347	120	310	1.6	BCAL193813、193818
BMP2828Z	246	246	210	210	1.6	BCAL282813
BMP2834Z	246	306	210	270	1.6	BCAL283413
BMP2838Z	246	346	210	310	1.6	BCAL283813、283818
BMP2856Z	248	528	210	210	1.6	BCAL285613
BMP3856Z	348	528	310	210	1.6	BCAL385618

品番および寸法（単位：mm）

BMP0506Z～1525Z
外形図

BMP2020Z、2123Z
外形図

型番	W	D	a	b	t	1対応機種
BMP0506Z	41	56	-	40	1.6	BCAS050604、050605
BMP0609Z	52	82	-	65	1.6	BCAS060905
BMP0710Z	62	92	-	75	1.6	BCAS071005
BMP0808Z	67	67	-	50	1.6	BCAS080806
BMP0811Z	68	98	-	80	1.6	BCAS081104、081107、081108、08110
BMP0813Z	68	118	-	99	1.6	BCAS081307、081308
BMP0818Z	69	169	-	150	1.6	BCAS081807、081808
BMP0825Z	69	239	-	220	1.6	BCAS082507、082508
BMP1010Z	86	86	-	60	1.6	BCAS101007、101010
BMP1018Z	89	173	-	139	1.6	BCAS101807
BMP1121Z	77	177	-	158	1.6	BCAS102007
BMP1023Z	88	218	-	184	1.6	BCAS102307
BMP1212Z	114	114	-	70	1.6	BCAS121207、121210
BMP1417Z	132	162	-	130	1.6	BCAS141709
BMP1423Z	123	213	-	190	1.6	BCAS142309
BMP1515Z	121	121	-	110	1.6	BCAS151507、151510
BMP1616Z	142	142	-	120	1.6	BCAS161607
BMP1520Z	126	176	-	160	1.6	BCAS152004、152007、152010、152013、152016
BMP1525Z	127	227	-	210	1.6	BCAS152510、152513
BMP2020Z	176	176	120	150	1.6	BCAS202010、202013、202016、202019
BMP2123Z	183	203	160	180	1.6	BCAS212310

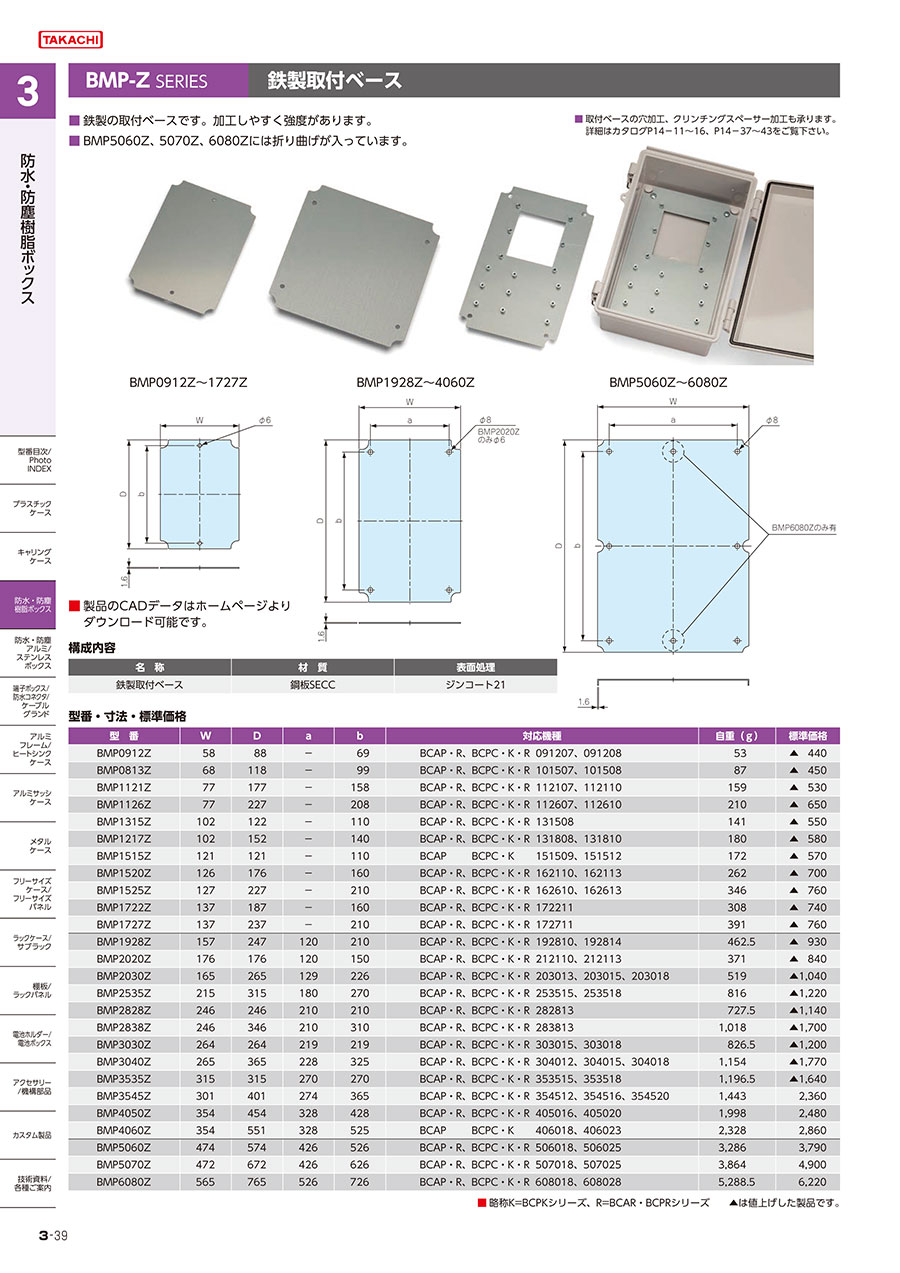

品番および寸法（単位：mm）

BMP0912Z～1727Z
外形図

BMP1928Z～4060Z
外形図

BMP5060Z～6080Z
外形図

型番	W	D	a	b	t	1対応機種
BMP0912Z	58	88	-	69	1.6	BCAP・R、BCPC・K・R 091207、091208
BMP0813Z	68	118	-	99	1.6	BCAP・R、BCPC・K・R 101507、10150
BMP1121Z	77	177	-	158	1.6	BCAP・R、BCPC・K・R 112107、112110
BMP1126Z	77	227	-	208	1.6	BCAP・R、BCPC・K・R 112607、112610
BMP1315Z	102	122	-	110	1.6	BCAP・R、BCPC・K・R 131508
BMP1217Z	102	152	-	140	1.6	BCAP・R、BCPC・K・R 131808、131810
BMP1515Z	121	121	-	110	1.6	BCAP BCPC・K 151509、151512
BMP1520Z	126	176	-	160	1.6	BCAP・R、BCPC・K・R 162110、162113
BMP1525Z	127	227	-	210	1.6	BCAP・R、BCPC・K・R 162610、162613
BMP1722Z	137	187	-	160	1.6	BCAP・R、BCPC・K・R 172210
BMP1727Z	137	237	-	210	1.6	BCAP・R、BCPC・K・R 172711
BMP1928Z	157	247	120	210	1.6	BCAP・R、BCPC・K・R 192810、192814
BMP2020Z	176	176	120	150	1.6	BCAP・R、BCPC・K・R 212110、212113
BMP2030Z	165	265	129	226	1.6	BCAP・R、BCPC・K・R 203013、203015、203018
BMP2535Z	215	315	180	270	1.6	BCAP・R、BCPC・K・R 253515、253518
BMP2828Z	246	246	210	210	1.6	BCAP・R、BCPC・K・R 282813
BMP2838Z	246	346	210	310	1.6	BCAP・R、BCPC・K・R 283813
BMP3030Z	264	264	219	219	1.6	BCAP・R、BCPC・K・R 303015、303018
BMP3040Z	265	365	228	325	1.6	BCAP・R、BCPC・K・R 304012、304015、304018
BMP3535Z	315	315	270	270	1.6	BCAP・R、BCPC・K・R 353515、353518
BMP3545Z	301	401	274	365	1.6	BCAP・R、BCPC・K・R 354512、354516、354520
BMP4050Z	354	454	328	428	1.6	BCAP BCPC・K 405016、405020
BMP4060Z	354	551	328	525	1.6	BCAP BCPC・K 406018、406023
BMP5060Z	474	574	426	526	1.6	BCAP・R、BCPC・K・R 506018、506025
BMP5070Z	472	672	426	626	1.6	BCAP・R、BCPC・K・R 507018、507025
BMP6080Z	565	765	526	726	1.6	BCAP・R、BCPC・K・R 608018、608028

樹脂製の取付ベース（ABS樹脂）

BMP型プラスチック取付ベース

品番および寸法（単位：mm）

BMP0811P（リブなし）
外形図

BMP0813P～1515P（リブなし）
外形図

BMP1520P、1525P（リブ付）
外形図

BMP1928P～4050P（リブ付）
外形図

型番	W	D	a	b	板厚t	c（Φ）	対応機種
BMP0811P	64.5	94.3	-	68.4	3.5	-	BCAP・R、BCPC・K・R 091207、091208
BMP0813P	64.5	114.5	-	99	3.5	Φ6	BCAP・R、BCPC・K・R 101507、101508
BMP1121P	76.5	176	-	158	3	Φ6	BCAP・R、BCPC・K・R 112107、112110
BMP1126P	76.5	226	-	208	3	Φ6	BCAP・R、BCPC・K・R 112607、112610
BMP1315P	101.5	121.5	-	110	3.5	Φ5.5	BCAP・R、BCPC・K・R 131508
BMP1217P	109.5	160	-	140	4	Φ6	BCAP・R、BCPC・K・R 131808、131810
BMP1515P	123	123	110	110	3.5	Φ6	BCAP BCPC・K 151509、151512
BMP1520P	129	179	-	160	3.5	Φ5.5	BCAP・R、BCPC・K・R 162110、162113、172211
BMP1525P	129	228.5	-	210	3.5	Φ6	BCAP・R、BCPC・K・R 162610、162613、172711
BMP1928P	158.5	248	120	210	3.5	Φ8	BCAP・R、BCPC・K・R 192810、192814
BMP2020P	178.5	178.5	120	150	3.5	Φ5.5	BCAP・R、BCPC・K・R 212110、212113
BMP2030P	166.5	266	128	225.5	4	Φ8	BCAP・R、BCPC・K・R 203013、203015、203018
BMP2535P	215.5	315	180	268.5	4	Φ8	BCAP・R、BCPC・K・R 253515、253518
BMP2828P	248.5	248.5	210	210	4	Φ8	BCAP・R、BCPC・K・R 282813
BMP2838P	248	347.5	209	309.5	4	Φ8	BCAP・R、BCPC・K・R 283813
BMP3030P	262.5	262.5	219	219	4	Φ7.5	BCAP・R、BCPC・K・R 303015、303018
BMP3040P	264.5	364	227	323	4	Φ8	BCAP・R、BCPC・K・R 304012、304015、304018
BMP3535P	313.5	313.5	269.5	269.5	4	Φ8	BCAP・R、BCPC・K・R 353515、353518
BMP3545P	305	405.5	273	364	4	Φ8	BCAP・R、BCPC・K・R 354512、354516、354520
BMP4050P	357	457	328	428	4	Φ8.5	BCAP・R、BCPC・K・R 405016、405020

BMP1919P/BMP1928P/BMP1938P/BMP2828P/BMP2838P
外形図

型番	W	D	a	b	t	c（Φ）	対応機種
BMP1919P	159	159	120	120	4	Φ8	BCAL191913
BMP1928P	158.5	248	120	210	3.5	Φ8	BCAL192813、192818
BMP1938P	159	348	120	310	4.5	Φ8	BCAL193813、193818
BMP2828P	248.5	248.5	210	210	4	Φ8	BCAL282813
BMP2838P	248	347.5	209	309.5	4	Φ8	BCAL283813、283818

品番および寸法（単位：mm）

BMP0912W～1727W
外形図

BMP1928W～4060W
外形図

BMP5060W～6080W
外形図

型番	W	D	a	b	t	1対応機種
BMP0912W	58	92	-	69	1.5	BCAP・R、BCPC・K・R 091207、091208
BMP0813W	68	122	-	99	1.5	BCAP・R、BCPC・K・R 101507、101508
BMP1121W	77	181	-	158	1.5	BCAP・R、BCPC・K・R 112107、112110
BMP1126W	77	231	-	208	1.5	BCAP・R、BCPC・K・R 112607、112610
BMP1315W	102	126	-	110	1.5	BCAP・R、BCPC・K・R 131508
BMP1217W	102	156	-	140	1.5	BCAP・R、BCPC・K・R 131808、131810
BMP1515W	118	125	-	110	1.5	BCAP BCPC・K 151509、151512
BMP1520W	126	180	-	160	1.5	BCAP・R、BCPC・K・R 162110、162113
BMP1525W	127	231	-	210	1.5	BCAP・R、BCPC・K・R 162610、162613
BMP1722W	137	191	-	160	1.5	BCAP・R、BCPC・K・R 172210
BMP1727W	137	241	-	210	1.5	BCAP・R、BCPC・K・R 172711
BMP1928W	150	240	120	210	1.5	BCAP・R、BCPC・K・R 192810、192814
BMP2020W	170	174	120	150	1.5	BCAP・R、BCPC・K・R 212110、212113
BMP2030W	159	256	129	226	1.5	BCAP・R、BCPC・K・R 203013、203015、203018
BMP2535W	210	300	180	270	1.5	BCAP・R、BCPC・K・R 253515、253518
BMP2828W	240	240	210	210	1.5	BCAP・R、BCPC・K・R 282813
BMP2838W	240	340	210	310	1.5	BCAP・R、BCPC・K・R 283813
BMP3030W	249	249	219	219	1.5	BCAP・R、BCPC・K・R 303015、303018
BMP3040W	258	355	228	324	1.5	BCAP・R、BCPC・K・R 304012、304015、304018
BMP3535W	300	300	270	270	1.5	BCAP・R、BCPC・K・R 353515、353518
BMP3545W	301	395	274	365	1.5	BCAP・R、BCPC・K・R 354512、354516、354520
BMP4050W	355	455	328	428	1.5	BCAP BCPC・K 405016、405020
BMP4060W	355	552	328	525	1.5	BCAP BCPC・K 406018、406023
BMP5060W	456	556	426	526	1.5	BCAP・R、BCPC・K・R 506018、506025
BMP5070W	456	656	426	626	1.5	BCAP・R、BCPC・K・R 507018、507025
BMP6080W	556	756	526	726	1.5	BCAP・R、BCPC・K・R 608018、608028

型番リスト

表示件数

型番

色仕様/表面処理

(mm)

材質

RoHS?

最小発注数量

ジンコート21	41	56	1.6	鋼板SECC	10	1個
ジンコート21	52	82	1.6	鋼板SECC	10	1個
ジンコート21	62	92	1.6	鋼板SECC	10	1個
ジンコート21	67	67	1.6	鋼板SECC	10	1個
ホワイトグレー	64.5	94.3	3.5	ABS	10	1個
ジンコート21	68	98	1.6	鋼板SECC	10	1個
ホワイトグレー	64.5	114.5	3.0	ABS	10	1個
目盛付シート	68	122	15	パーティクルボード	-	1個
ジンコート21	68	118	1.6	鋼板SECC	10	1個
ホワイトグレー	64.5	164.0	3.5	ABS	10	1個
ジンコート21	69	169	1.6	鋼板SECC	10	1個
ホワイトグレー	64.2	234.5	3.5	ABS	10	1個
ジンコート21	69	239	1.6	鋼板SECC	10	1個
目盛付シート	58	92	15	パーティクルボード	-	1個
ジンコート21	58	88	1.6	鋼板SECC	10	1個
ホワイトグレー	81.5	81.2	3.5	ABS	10	1個
ジンコート21	86	86	1.6	鋼板SECC	10	1個
ジンコート21	89	173	1.6	鋼板SECC	10	1個
ジンコート21	88	218	1.6	鋼板SECC	10	1個
ホワイトグレー	76.5	175.8	3.0	ABS	10	1個
目盛付シート	77	181	15	パーティクルボード	-	1個
ジンコート21	77	177	1.6	鋼板SECC	10	1個
ホワイトグレー	76.5	226	3.0	ABS	10	1個
目盛付シート	77	231	15	パーティクルボード	-	1個
ジンコート21	77	227	1.6	鋼板SECC	10	1個
ホワイトグレー	107	107	3.5	ABS	-	1個
ジンコート21	114	114	1.6	鋼板SECC	10	1個
ホワイトグレー	109.5	160	4.0	ABS	10	1個
目盛付シート	102	156	15	パーティクルボード	-	1個
ジンコート21	102	152	1.6	鋼板SECC	10	1個
ホワイトグレー	101.5	121.5	3.5	ABS	10	1個
目盛付シート	102	126	15	パーティクルボード	-	1個
ジンコート21	102	122	1.6	鋼板SECC	10	1個
ホワイトグレー	125.5	155.5	3.5	ABS	10	1個
ジンコート21	132	162	1.6	鋼板SECC	10	1個
ホワイトグレー	122.6	212.5	3.7	ABS	10	1個
ジンコート21	123	213	1.6	鋼板SECC	10	1個
ホワイトグレー	123	123	3.5	ABS	10	1個
目盛付シート	118	125	15	パーティクルボード	-	1個
ジンコート21	121	121	1.6	鋼板SECC	10	1個
ホワイトグレー	129	179	3.5	ABS	10	1個
目盛付シート	126	180	15	パーティクルボード	-	1個
ジンコート21	126	176	1.6	鋼板SECC	10	1個
ホワイトグレー	129	228.5	3.5	ABS	10	1個
目盛付シート	127	231	15	パーティクルボード	-	1個
ジンコート21	127	227	1.6	鋼板SECC	10	1個
ホワイトグレー	143.5	143.5	3.2	ABS	-	1個
ジンコート21	142	142	1.6	鋼板SECC	10	1個
目盛付シート	137	191	15	パーティクルボード	-	1個
ジンコート21	137	187	1.6	鋼板SECC	10	1個
目盛付シート	137	241	15	パーティクルボード	-	1個
ジンコート21	137	237	1.6	鋼板SECC	10	1個
ホワイトグレー	159	159	4.0	ABS	10	1個
ジンコート21	159	159	1.6	鋼板SECC	10	1個
ホワイトグレー	158.5	248	3.5	ABS	10	1個
目盛付シート	150	240	15	パーティクルボード	-	1個
ジンコート21	157	247	1.6	鋼板SECC	10	1個
ホワイトグレー	159	348	4.5	ABS	10	1個
ジンコート21	159	347	1.6	鋼板SECC	10	1個
ホワイトグレー	178.5	178.5	3.5	ABS	10	1個

通常単価(税別) (税込単価)	通常出荷日

414円 ( 455円 )	2日目
518円 ( 570円 )	2日目
497円190円 ( 209円 )	在庫品1日目当日出荷可能
449円 ( 494円 )	2日目
189円 ( 208円 )	2日目
564円 ( 620円 )	2日目
188円 ( 207円 )	2日目
317円 ( 349円 )	在庫品1日目当日出荷可能
619円 ( 681円 )	2日目
216円 ( 238円 )	2日目
580円 ( 638円 )	2日目
241円 ( 265円 )	2日目
812円 ( 893円 )	2日目
368円 ( 405円 )	2日目
591円 ( 650円 )	在庫品1日目当日出荷可能
174円 ( 191円 )	2日目
530円 ( 583円 )	2日目
700円 ( 770円 )	在庫品1日目当日出荷可能
878円 ( 966円 )	2日目
226円158円 ( 174円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	2日目
786円 ( 865円 )	在庫品1日目当日出荷可能
278円 ( 306円 )	2日目
552円 ( 607円 )	2日目
845円 ( 930円 )	2日目
246円147円 ( 162円 )	在庫品1日目当日出荷可能
688円 ( 757円 )	在庫品1日目当日出荷可能
265円 ( 292円 )	2日目
477円 ( 525円 )	2日目
839円 ( 923円 )	2日目
240円 ( 264円 )	2日目
506円 ( 557円 )	2日目
802円 ( 882円 )	2日目
275円 ( 303円 )	2日目
826円 ( 909円 )	在庫品1日目当日出荷可能
387円 ( 426円 )	2日目
1,098円 ( 1,208円 )	在庫品1日目当日出荷可能
266円 ( 293円 )	2日目
531円 ( 584円 )	在庫品1日目当日出荷可能
849円 ( 934円 )	在庫品1日目当日出荷可能
418円 ( 460円 )	2日目
636円 ( 700円 )	2日目
949円 ( 1,044円 )	在庫品1日目当日出荷可能
477円 ( 525円 )	2日目
775円 ( 853円 )	2日目
1,079円 ( 1,187円 )	在庫品1日目当日出荷可能
322円 ( 354円 )	2日目
859円 ( 945円 )	2日目
737円 ( 811円 )	2日目
1,059円 ( 1,165円 )	在庫品1日目当日出荷可能
845円 ( 930円 )	2日目
1,065円 ( 1,172円 )	2日目
452円 ( 497円 )	2日目
1,109円 ( 1,220円 )	2日目
546円 ( 601円 )	2日目
1,025円 ( 1,128円 )	2日目
1,253円 ( 1,378円 )	在庫品1日目当日出荷可能
776円 ( 854円 )	2日目
1,792円1,433円 ( 1,576円 )	在庫品1日目当日出荷可能
494円 ( 543円 )	2日目

基本情報

基本情報

鉄製、樹脂製、木製の3種を用意した取付ベース。
【特長】
・鉄製：加工しやすく強度あり
・樹脂製：ABS樹脂。裏面に補強リブ付き
・木製：位置合わせ用目盛付き
【用途】
・タカチ電機工業のBCAP型、BCAR型、BCPC型、BCPK型、BCPR型で取付け可能

ご注意

BMP3040Pについて、一部仕様変更がございます。おおよそ22年10月のご注文分より、新しい仕様になる事をご承知ください。
詳細は「こちら」
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
絶縁支持台
日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

BMP型鉄製・プラスチック製・木製取付ベースのレビュー

4.8平均満足度：4.820件のレビュー

星5
80%
星4
20%
星3
0%
星2
0%
星1
0%

制御盤製作

満足度：4.02023/01/16

強度を心配して2種類購入しました。プラスチックは、弱く使用をあきらめました。木材は、他のメーカーより硬く作業が難しく...もっと読む

0人が参考にしています。

樹脂ﾎﾞｯｸｽ製作

満足度：5.02022/06/30

材質の種類が豊富で寸法も選べるので、とても便利です。ﾋﾟｯﾀﾘﾌｨｯﾄで問題ありません。

0人が参考にしています。

制御盤製作

満足度：5.02022/06/06

制御盤製作のため購入しました。プラスチック製で加工もしやすく安価です。

0人が参考にしています。

ウオールボックス内取り付け板

満足度：5.02022/04/11

プラスチックなので、食品工場でも安心して使用できるし、加工もし易いので使いやすかった。専用板なので寸法もぴったり。

0人が参考にしています。

防塵防水ボックス内取付板として

満足度：5.02022/03/07

厚みがそこそこあるため、タッピングネジでしっかりと固定できるうえに、丈夫なのでよかった。

0人が参考にしています。

20件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 BMP型鉄製・プラスチック製・木製取付ベース	UPCシリーズ用取付ベース	アルミ取付ベース AWCシリーズ	セパレータ（鉄製）	仕切板（スライドボックス・パネルボックス用プラスチック製セパレーター）	仕切板（真壁用スイッチボックス用プラスチック製セパレーター）
メーカー	タカチ電機工業	タカチ電機工業	タカチ電機工業	内外電機	未来工業	未来工業
通常価格	174円-	1,349円 -	291円 -	1,018円 -	61円 -	86円
通常出荷日	在庫品1日目〜	3日目	在庫品1日目〜	5日目〜	1日目	1日目
種類	板	板	板	板	板	板
