タイマウント（結束バンド固定具）【100～1000個入り】
- 通常単価(税別)
- 3,562円～80,940円
- 税込単価
- 3,918円～89,034円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
【特長】・ネジ止めで固定する台座方式です。・束線をしっかりと固定することができます。・重いケーブルの固...
詳細を確認- 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
未確定：候補が55型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

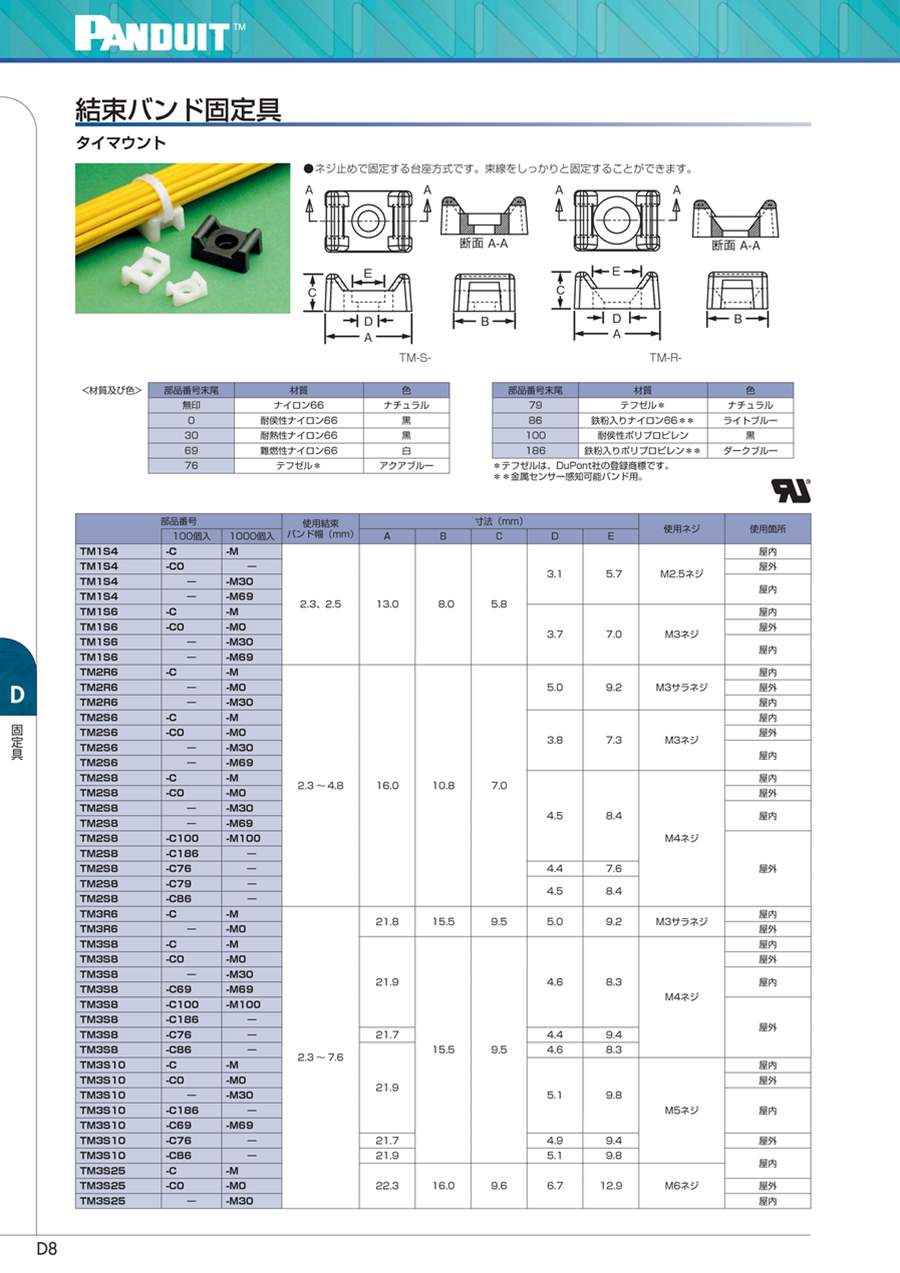

タイマウントの外形図と寸法
タイマウントTM-S-の寸法図
TM-R-の寸法図
| 部品番号 | 使用結束 バンド幅(mm) | 寸法(mm) | 使用ネジ | 使用箇所 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 100個入 | 1000個入 | A | B | C | D | E | ||||
| TM1S4 | -C | -M | 2.3、2.5 | 13.0 | 8.0 | 5.8 | 3.1 | 5.7 | M2.5ネジ | 屋内 |
| TM1S4 | -C0 | - | 屋内外 | |||||||
| TM1S4 | - | -M30 | 屋内 | |||||||
| TM1S4 | - | -M69 | ||||||||
| TM1S6 | -C | -M | 3.7 | 7.0 | M3ネジ | 屋内 | ||||
| TM1S6 | -C0 | -M0 | 屋内外 | |||||||
| TM1S6 | - | -M30 | 屋内 | |||||||
| TM1S6 | - | -M69 | ||||||||
| TM2R6 | -C | -M | 2.3～4.8 | 16.0 | 10.8 | 7.0 | 5.0 | 9.2 | M3サラネジ | 屋内 |
| TM2R6 | - | -M0 | 屋内外 | |||||||
| TM2R6 | - | -M30 | 屋内 | |||||||
| TM2S6 | -C | -M | 3.8 | 7.3 | M3ネジ | 屋内 | ||||
| TM2S6 | -C0 | -M0 | 屋内外 | |||||||
| TM2S6 | - | -M30 | 屋内 | |||||||
| TM2S6 | - | -M69 | ||||||||
| TM2S8 | -C | -M | 4.5 | 8.4 | M4ネジ | 屋内 | ||||
| TM2S8 | -C0 | -M0 | 屋内外 | |||||||
| TM2S8 | - | -M30 | 屋内 | |||||||
| TM2S8 | - | -M69 | ||||||||
| TM2S8 | -C100 | -M100 | 屋内外 | |||||||
| TM2S8 | -C76 | - | 4.4 | 8.3 | 屋内外 | |||||
| TM2S8 | -C79 | - | ||||||||
| TM2S8 | -C86 | - | 4.5 | 8.4 | 屋内 | |||||
| TM3R6 | -C | -M | 2.3～7.6 | 21.8 | 15.5 | 9.5 | 5.0 | 9.2 | M3サラネジ | 屋内 |
| TM3R6 | - | -M0 | 屋内外 | |||||||
| TM3S8 | -C | -M | 21.9 | 15.5 | 9.5 | 4.6 | 8.3 | M4ネジ | 屋内 | |
| TM3S8 | -C0 | -M0 | 屋内外 | |||||||
| TM3S8 | - | -M30 | 屋内 | |||||||
| TM3S8 | -C69 | -M69 | ||||||||
| TM3S8 | -C100 | -M100 | 屋内外 | |||||||
| TM3S8 | -C186 | - | 屋内 | |||||||
| TM3S8 | -C76 | - | 21.7 | 4.4 | 屋内外 | |||||
| TM3S8 | -C86 | - | 21.9 | 4.6 | 屋内 | |||||
| TM3S10 | -C | -M | 5.1 | 9.8 | M5ネジ | 屋内 | ||||
| TM3S10 | -C0 | -M0 | 屋内外 | |||||||
| TM3S10 | - | -M30 | 屋内 | |||||||
| TM3S10 | - | -M69 | ||||||||
| TM3S10 | -C76 | - | 21.7 | 4.9 | 屋内外 | |||||
| TM3S25 | -C | -M | 22.3 | 16.0 | 9.6 | 6.7 | 12.9 | M6ネジ | 屋内 | |
| TM3S25 | -C0 | -M0 | 屋内外 | |||||||
| TM3S25 | - | -M30 | 屋内 | |||||||
UL規格 ※部品番号末尾86、186を除く
この商品の材質及び色について
| 部品番号末尾 | 材質 | 色 |
|---|---|---|
| 無印 | ナイロン66 | ナチュラル |
| 0 | 耐候性ナイロン66 | 黒 |
| 30 | 耐熱性ナイロン66 | 黒 |
| 69 | 難燃性ナイロン66 | 白 |
| 部品番号末尾 | 材質 | 色 |
|---|---|---|
| 76 | テフゼル | アクアブルー |
| 79 | テフゼル | ナチュラル |
| 86 | 金属入りナイロン66** | ライトブルー |
| 100 | 耐候性ポリプロピレン | 黒 |
| 186 | 金属入りポリプロピレン** | ダークブルー |
**金属センサー感知可能バンド用
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,342円 ( 4,776円 ) | 在庫品1日目当日出荷可能 |
4,884円 ( 5,372円 ) | 在庫品1日目当日出荷可能 |
22,116円 ( 24,328円 ) | 3日目 |
28,418円 ( 31,260円 ) | 3日目 |
37,862円 ( 41,648円 ) | 3日目 |
3,562円 ( 3,918円 ) | 在庫品1日目当日出荷可能 |
4,680円 ( 5,148円 ) | 在庫品1日目当日出荷可能 |
25,260円 ( 27,786円 ) | 1日目 |
32,385円 ( 35,624円 ) | 在庫品1日目当日出荷可能 |
42,979円 ( 47,277円 ) | 在庫品1日目当日出荷可能 |
4,680円 ( 5,148円 ) | 在庫品1日目当日出荷可能 |
25,260円 ( 27,786円 ) | 3日目 |
28,418円 ( 31,260円 ) | 3日目 |
28,418円 ( 31,260円 ) | 3日目 |
4,116円 ( 4,528円 ) | 在庫品1日目当日出荷可能 |
4,625円 ( 5,088円 ) | 在庫品1日目当日出荷可能 |
28,418円 ( 31,260円 ) | 1日目 |
31,575円 ( 34,733円 ) | 1日目 |
47,364円 ( 52,100円 ) | 3日目 |
4,620円 ( 5,082円 ) | 在庫品1日目当日出荷可能 |
5,354円 ( 5,889円 ) | 在庫品1日目当日出荷可能 |
13,979円 ( 15,377円 ) | 在庫品1日目当日出荷可能 |
15,518円 ( 17,070円 ) | 在庫品1日目当日出荷可能 |
4,726円 ( 5,199円 ) | 在庫品1日目当日出荷可能 |
32,385円 ( 35,624円 ) | 在庫品1日目当日出荷可能 |
36,431円 ( 40,074円 ) | 在庫品1日目当日出荷可能 |
36,431円 ( 40,074円 ) | 在庫品1日目当日出荷可能 |
49,979円 ( 54,977円 ) | 在庫品1日目当日出荷可能 |
33,124円 ( 36,436円 ) | 在庫品1日目当日出荷可能 |
6,506円 ( 7,157円 ) | 在庫品1日目当日出荷可能 |
34,718円 ( 38,190円 ) | 3日目 |
41,016円 ( 45,118円 ) | 3日目 |
5,494円 ( 6,043円 ) | 在庫品1日目当日出荷可能 |
5,802円 ( 6,382円 ) | 在庫品1日目当日出荷可能 |
8,595円 ( 9,455円 ) | 在庫品1日目当日出荷可能 |
25,979円 ( 28,577円 ) | 在庫品1日目当日出荷可能 |
6,209円 ( 6,830円 ) | 在庫品1日目当日出荷可能 |
5,397円 ( 5,937円 ) | 在庫品1日目当日出荷可能 |
18,097円 ( 19,907円 ) | 在庫品1日目当日出荷可能 |
33,979円 ( 37,377円 ) | 1日目 |
42,068円 ( 46,275円 ) | 3日目 |
37,862円 ( 41,648円 ) | 3日目 |
59,966円 ( 65,963円 ) | 1日目 |
40,188円 ( 44,207円 ) | 3日目 |
4,543円 ( 4,997円 ) | 在庫品1日目当日出荷可能 |
5,497円 ( 6,047円 ) | 在庫品1日目当日出荷可能 |
29,427円 ( 32,370円 ) | 在庫品1日目当日出荷可能 |
33,979円 ( 37,377円 ) | 在庫品1日目当日出荷可能 |
48,540円 ( 53,394円 ) | 在庫品1日目当日出荷可能 |
80,940円 ( 89,034円 ) | 在庫品1日目当日出荷可能 |
6,154円 ( 6,769円 ) | 在庫品1日目当日出荷可能 |
7,141円 ( 7,855円 ) | 在庫品1日目当日出荷可能 |
38,575円 ( 42,433円 ) | 3日目 |
37,862円 ( 41,648円 ) | 3日目 |
37,862円 ( 41,648円 ) | 3日目 |
詳細情報
基本情報
【特長】
・ネジ止めで固定する台座方式です。
・束線をしっかりと固定することができます。
・重いケーブルの固定など、強度の求められるアプリケーションでも対応可能です。
・薄型タイプから強度のある幅広結束バンド用のものなど、様々な形状のものがあります。
【用途】
・ネジ止めで束線の固定をする配線用として利用可能です。
ご注意
- 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
カタログ
商品担当おすすめ
タイマウント（結束バンド固定具）のレビュー
ケーブルタイの土台に
4
4.02020/06/23
天井面に使っているのですが，重力か温度変化か，で割れたりするものがあるので，こちらの黒タイプに期待を込めて使っている。使...もっと読む
1人が参考にしています。
配線の固定に使用しました。
5
5.02023/02/28
配線を固定する際のベースとして使用しました。
美しく施工する事ができました。
効率良く施工できました。
費用対効果の高い...もっと読む
0人が参考にしています。
配線配管の固定
5
5.02022/04/30
電線・エアーホース固定に使用しています。
ボルト固定なので脱落の心配がありません。
アルミフレームに使用しました。
0人が参考にしています。
電線・エアーホース固定
5
5.02021/10/30
機械設備の電線・エアーホース固定に使用しています。
ボルト固定なので脱落の心配がありません。
0人が参考にしています。
現場で
4
4.02021/03/25
現場で工事の予定の時は道具箱にいれていきます、だいたいこれで工事可能です。
0人が参考にしています。
よくあるご質問（FAQ）
Q高温の環境で使用できるものがありますか？
A
PEEK（ポリエーテルエーテルケトン）製で、最高使用温度260℃まで、テフゼル製で、170℃までの範囲で使用可能です。
