TX組端子台ジャンプアップ TXUMシリーズ

Name: TX組端子台 ジャンプアップ TXUMシリーズ
Brand: KASUGA
SKU: 222000189767
Rating: 4.3 (3 reviews)

カタログ

通常単価(税別): 400円～4,015円

税込単価: 440円～4,417円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

【特長】・レール式端子台（TXシリーズ）のターミナルユニットをシャフトで組んだ端子台です。カバー、記名...

詳細を確認

4.34.3

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
これに伴い社名、住所の表記が変更となります。
本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
※本変更による製品仕様の変更はございません。
メーカーレター　ラベル変更例

詳細を確認

よく一緒に見られています

KASUGA

組端子台 T・TCシリーズセルフアップ

通常価格(税別)： 297円 (税込価格：327円)

通常出荷日：在庫品1日目

よく一緒に見られています

KASUGA

フレキシブル端子台組式

通常価格(税別)： 326円 (税込価格：359円)

通常出荷日：在庫品1日目

未確定：候補が56型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

TX組端子台ジャンプアップ形 TXUM7□タイプ

TXUM7

寸法図

寸法図側面

適合圧着端子

絶縁電圧	800V
適合電線と最大電流	0.75mm²-10A 1.25mm²-15A
端子ねじ	M3×8(±)ジャンプアップ
締付トルク	0.6～0.9N・m
難燃グレード	UL94V-0

製品一覧

極数	タイプ名	寸法(mm)		概略質量 (g)
極数	タイプ名	A	B	概略質量 (g)
2	TXUM 7 02	39	30	30
3	TXUM 7 03	46	37	40
4	TXUM 7 04	53.5	44.5	50
5	TXUM 7 05	60.5	51.5	60
6	TXUM 7 06	68	59	70
8	TXUM 7 08	82.5	73.5	90
10	TXUM 7 10	97	88	110
12	TXUM 7 12	112	103	125
14	TXUM 7 14	126.5	117.5	145

極数	タイプ名	寸法(mm)		概略質量 (g)
極数	タイプ名	A	B	概略質量 (g)
15	TXUM 7 15	133.5	124.5	155
16	TXUM 7 16	141	132	165
18	TXUM 7 18	155.5	146.5	185
20	TXUM 7 20	170	161	205
22	TXUM 7 22	185	176	220
24	TXUM 7 24	199.5	190.5	240
25	TXUM 7 25	206.5	197.5	250
30	TXUM 7 30	243	234	300

TX組端子台ジャンプアップ形 TXUM10S□タイプ

TXUM10S

寸法図

寸法図側面

適合圧着端子

絶縁電圧	800V
適合電線と最大電流	0.75mm²－10A 1.25mm²－15A 2mm²－20A
端子ねじ	M3.5×8(±)ジャンプアップ
締付トルク	1.0～1.3N・m
難燃グレード	UL94V-0

製品一覧

極数	タイプ名	寸法(mm)		概略質量 (g)
極数	タイプ名	A	B	概略質量 (g)
2	TXUM 10 S 02	40	31	35
3	TXUM 10 S 03	48	39	45
4	TXUM 10 S 04	56	47	55
5	TXUM 10 S 05	64	55	65
6	TXUM 10 S 06	72	63	75
8	TXUM 10 S 08	88	79	95
10	TXUM 10 S 10	104	95	115
12	TXUM 10 S 12	120	111	135
14	TXUM 10 S 14	136	127	155

極数	タイプ名	寸法(mm)		概略質量 (g)
極数	タイプ名	A	B	概略質量 (g)
15	TXUM 10 S 15	144	135	165
16	TXUM 10 S 16	152	143	175
18	TXUM 10 S 18	168	159	195
20	TXUM 10 S 20	184	175	215
22	TXUM 10 S 22	200	191	230
24	TXUM 10 S 24	216	207	250
25	TXUM 10 S 25	224	215	260
30	TXUM 10 S 30	264	255	310

TX組端子台ジャンプアップ形 TXUM100□タイプ

TXUM100

寸法図

寸法図側面

適合圧着端子

絶縁電圧	1000V
適合電線と最大電流	22mm²－90A (30mm²－110A) 38mm²－130A
端子ねじ	M8×15(+)ジャンプアップ
締付トルク	8～10N・m
難燃グレード	UL94V-0

製品一覧

極数	タイプ名	寸法(mm)		概略質量 (g)
極数	タイプ名	A	B	概略質量 (g)
2	TXUM 100 02	84	73	240
3	TXUM 100 03	111	100	330
4	TXUM 100 04	138	127	425
6	TXUM 100 06	192	181	610
8	TXUM 100 08	246	235	800

極数	タイプ名	寸法(mm)		概略質量 (g)
極数	タイプ名	A	B	概略質量 (g)
9	TXUM 100 09	273	262	890
10	TXUM 100 10	300	289	985
12	TXUM 100 12	354	343	1170
15	TXUM 100 15	435	424	1450

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

極数

(極)

ネジサイズ

定格電流（JIS）

(A)

定格電流（IEC）

(A)

定格電流（UL）

(A)

端子間ピッチ

(mm)

CSA規格

RoHS2（10物質）?

最小発注数量

2	M3.5	20	20	15	8	○	対応	1個
3	M3.5	20	20	15	8	○	非対応	1個
4	M3.5	20	20	15	8	○	非対応	1個
6	M3.5	20	20	15	8	○	対応	1個
10	M3.5	20	20	15	8	○	非対応	1個
12	M3.5	20	20	15	8	○	非対応	1個
15	M3.5	20	20	15	8	○	対応	1個
16	M3.5	20	20	15	8	○	対応	1個
18	M3.5	20	20	15	8	○	対応	1個
20	M3.5	20	20	15	8	○	対応	1個
3	M3	20	20	15	8	○	対応	1個
4	M3	20	20	15	8	○	対応	1個
10	M3	20	20	15	8	○	対応	1個
2	M3.5	20	25	20	9.5	○	対応	1個
2	M8	130	140	115	27	○	対応	1個
3	M3.5	20	25	20	9.5	○	対応	1個
3	M8	130	140	115	27	○	非対応	1個
4	M3.5	20	25	20	9.5	○	非対応	1個
4	M8	130	140	115	27	○	非対応	1個
6	M3.5	20	25	20	9.5	○	対応	1個
8	M3.5	20	25	20	9.5	○	非対応	1個
12	M3.5	20	25	20	9.5	○	対応	1個
18	M3.5	20	25	20	9.5	○	対応	1個
20	M3.5	20	25	20	9.5	○	対応	1個
2	M4	40	40	30	11.5	○	非対応	1個
3	M4	40	40	30	11.5	○	非対応	1個
6	M4	40	40	30	11.5	○	非対応	1個
8	M4	40	40	30	11.5	○	非対応	1個
10	M4	40	40	30	11.5	○	非対応	1個
12	M4	40	40	30	11.5	○	対応	1個
20	M4	40	40	30	11.5	○	非対応	1個
30	M4	40	40	30	11.5	○	対応	1個
2	M5	50	60	50	14.5	○	対応	1個
3	M5	50	60	50	14.5	○	非対応	1個
4	M5	50	60	50	14.5	○	非対応	1個
6	M5	50	60	50	14.5	○	非対応	1個
12	M5	50	60	50	14.5	○	対応	1個
3	M5	80	60	30	15	-	非対応	1個
4	M5	80	60	30	15	-	対応	1個
6	M5	80	60	30	15	-	対応	1個
2	M6	90	110	80	19.5	○	対応	1個
3	M6	90	110	80	19.5	○	非対応	1個
4	M6	90	110	80	19.5	○	非対応	1個
6	M6	90	110	80	19.5	○	対応	1個
2	M3	15	15	10	7.3	○	非対応	1個
3	M3	15	15	10	7.3	○	非対応	1個
4	M3	15	15	10	7.3	○	非対応	1個
6	M3	15	15	10	7.3	○	非対応	1個
8	M3	15	15	10	7.3	○	非対応	1個
10	M3	15	15	10	7.3	○	非対応	1個
12	M3	15	15	10	7.3	○	対応	1個
14	M3	15	15	10	7.3	○	対応	1個
15	M3	15	15	10	7.3	○	非対応	1個
20	M3	15	15	10	7.3	○	非対応	1個
25	M3	15	15	10	7.3	○	非対応	1個
30	M3	15	15	10	7.3	○	非対応	1個

通常単価(税別) (税込単価)	通常出荷日

400円 ( 440円 )	6日目
490円 ( 539円 )	在庫品1日目当日出荷可能
1,079円 ( 1,187円 )	在庫品1日目当日出荷可能
1,372円 ( 1,509円 )	在庫品1日目当日出荷可能
2,008円 ( 2,209円 )	在庫品1日目当日出荷可能
1,143円 ( 1,257円 )	在庫品1日目当日出荷可能
1,350円 ( 1,485円 )	在庫品1日目当日出荷可能
1,522円 ( 1,674円 )	在庫品1日目当日出荷可能
1,674円 ( 1,841円 )	在庫品1日目当日出荷可能
2,123円 ( 2,335円 )	在庫品1日目当日出荷可能
490円 ( 539円 )	在庫品1日目当日出荷可能
551円 ( 606円 )	在庫品1日目当日出荷可能
1,017円 ( 1,119円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	6日目
2,973円 ( 3,270円 )	在庫品1日目当日出荷可能
523円 ( 575円 )	6日目
3,470円 ( 3,817円 )	在庫品1日目当日出荷可能
1,206円 ( 1,327円 )	在庫品1日目当日出荷可能
4,005円 ( 4,406円 )	在庫品1日目当日出荷可能
1,610円 ( 1,771円 )	在庫品1日目当日出荷可能
1,017円 ( 1,119円 )	在庫品1日目当日出荷可能
1,350円 ( 1,485円 )	6日目
3,645円 ( 4,010円 )	在庫品1日目当日出荷可能
2,637円 ( 2,901円 )	6日目
858円 ( 944円 )	在庫品1日目当日出荷可能
561円 ( 617円 )	在庫品1日目当日出荷可能
922円 ( 1,014円 )	在庫品1日目当日出荷可能
2,232円 ( 2,455円 )	在庫品1日目当日出荷可能
2,654円 ( 2,919円 )	在庫品1日目当日出荷可能
1,731円 ( 1,904円 )	在庫品1日目当日出荷可能
2,668円 ( 2,935円 )	在庫品1日目当日出荷可能
4,015円 ( 4,417円 )	在庫品1日目当日出荷可能
638円 ( 702円 )	6日目
1,555円 ( 1,711円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,242円 ( 1,366円 )	在庫品1日目当日出荷可能
2,400円 ( 2,640円 )	6日目
2,893円 ( 3,182円 )	在庫品1日目当日出荷可能
2,219円 ( 2,441円 )	在庫品1日目当日出荷可能
3,115円 ( 3,427円 )	6日目
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能
2,267円 ( 2,494円 )	在庫品1日目当日出荷可能
2,757円 ( 3,033円 )	在庫品1日目当日出荷可能
4,011円 ( 4,412円 )	6日目
745円 ( 820円 )	在庫品1日目当日出荷可能
911円 ( 1,002円 )	在庫品1日目当日出荷可能
1,079円 ( 1,187円 )	在庫品1日目当日出荷可能
1,372円 ( 1,509円 )	在庫品1日目当日出荷可能
1,664円 ( 1,830円 )	在庫品1日目当日出荷可能
2,012円 ( 2,213円 )	在庫品1日目当日出荷可能
1,452円 ( 1,597円 )	6日目
2,539円 ( 2,793円 )	在庫品1日目当日出荷可能
2,685円 ( 2,954円 )	在庫品1日目当日出荷可能
2,187円 ( 2,406円 )	在庫品1日目当日出荷可能
2,545円 ( 2,800円 )	在庫品1日目当日出荷可能
2,667円 ( 2,934円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・レール式端子台（TXシリーズ）のターミナルユニットをシャフトで組んだ端子台です。カバー、記名シールが付属しており、組み立てのわずらわしさがありません。配線作業を効率的に行えるジャンプアップ形も用意しています。
・ジャンプアップ構造の端子台です。
・仮止めが可能なタッチロック機能と、ねじを緩めるとねじが上がって保持されるジャンプアップ機能を兼ね備えていますので、配線作業を効率的に行いたい場合に最適です。
UL、CSA 規格認証品です。また、EN／IEC 規格準拠品としてTÜVの認証を受けた CE マーキング対応品です。
・50Aフレームまでは、ULフィールドワイヤリング認証品です。
【用途】
・決められた極数で配線する際に最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
これに伴い社名、住所の表記が変更となります。
本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
※本変更による製品仕様の変更はございません。
メーカーレター　ラベル変更例

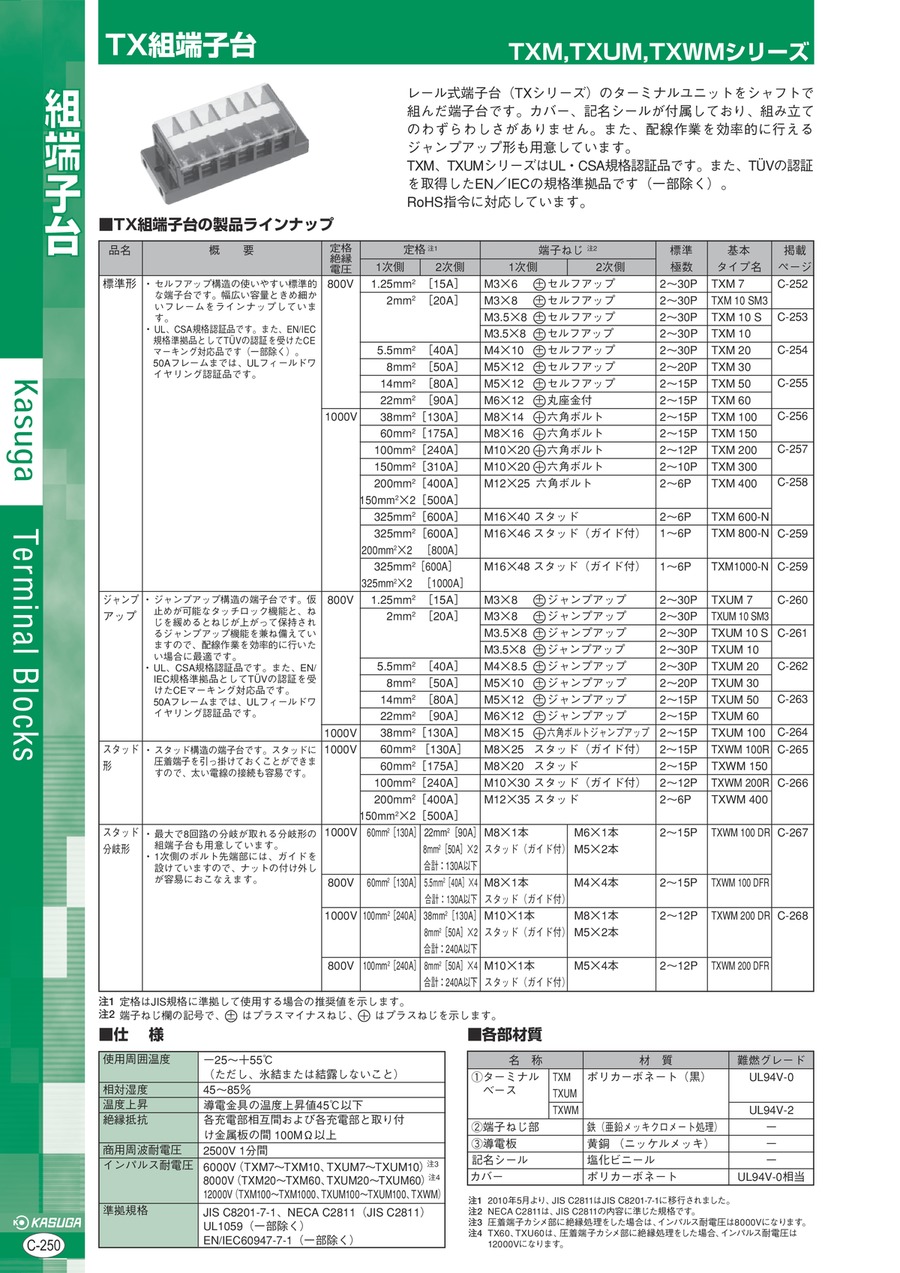

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
絶縁支持台
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
