クラッチロック端子台コンパクトシリーズ（組式） TWM

Name: クラッチロック端子台 コンパクトシリーズ（組式） TWM
Brand: KASUGA
SKU: 222000187125
Rating: 4 (1 reviews)

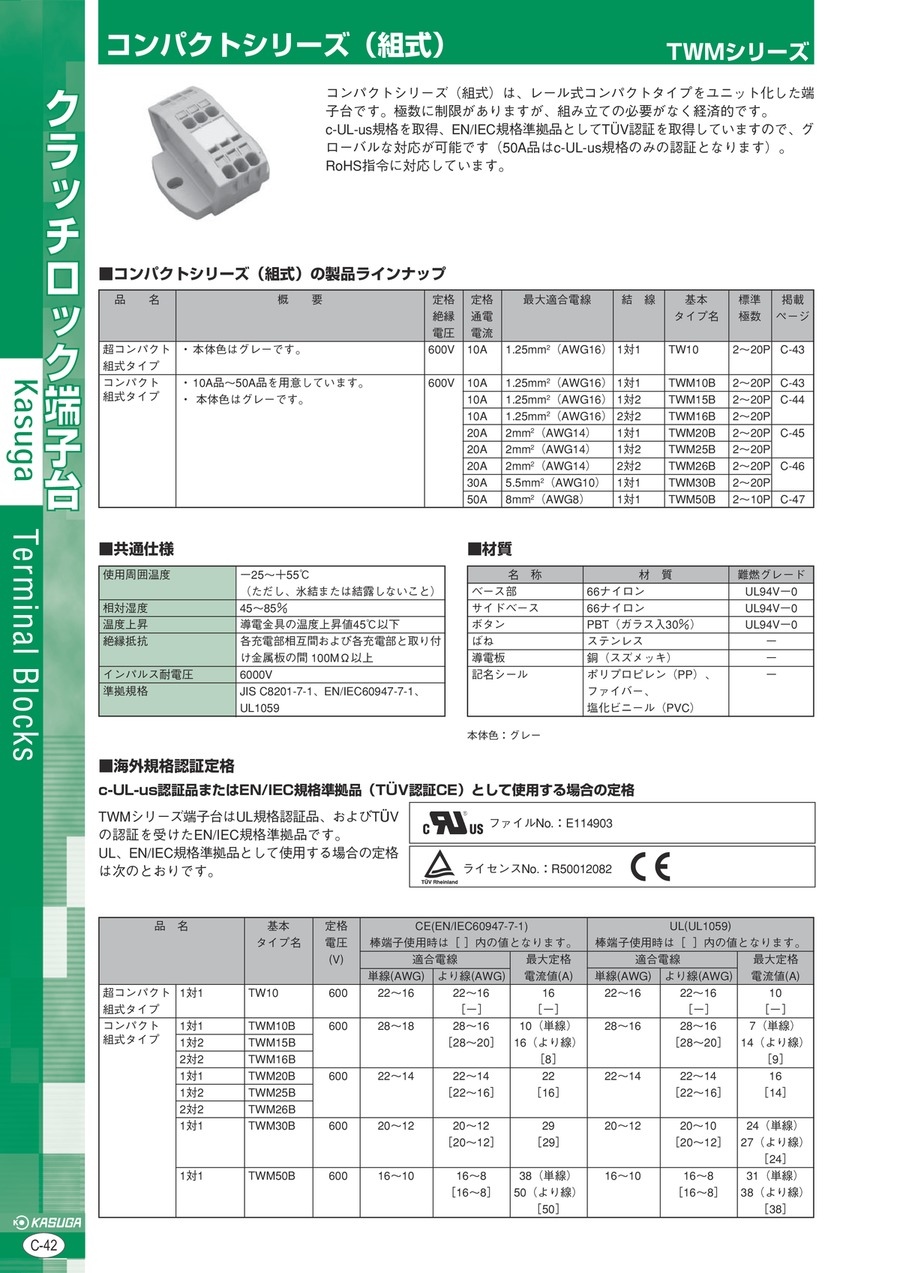

カタログ

通常単価(税別): 340円～3,238円

税込単価: 374円～3,562円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

【特長】・コンパクトシリーズ（組式）は、レール式コンパクトタイプをユニット化した端子台です・極数に制限...

詳細を確認

44.0

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
これに伴い社名、住所の表記が変更となります。
本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
※本変更による製品仕様の変更はございません。
メーカーレター　ラベル変更例

詳細を確認

よく一緒に見られています

KASUGA

クラッチロック端子台コンパクトシリーズ（レール式） TW

通常価格(税別)： 288円 (税込価格：317円)

通常出荷日：在庫品1日目

よく一緒に見られています

KASUGA

組端子台 T・TCシリーズセルフアップ

通常価格(税別)： 297円 (税込価格：327円)

通常出荷日：在庫品1日目

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

コンパクトシリーズTWMの特長

製品仕様

絶縁電圧	600V
定格適合電線	φ0.3～1.0mm(AWG28～18) 0.08～1.25mm²(AWG28～16) ※筒形棒端子使用時は0.5mm² (AWG20)までとなります。
定格通電電流	10A
インパルス耐電圧	6000V
難燃グレード	UL94V-0

TWM10B(N)の寸法

寸法図(1対1結線・記名シール付)

極数	タイプ名	寸法(mm)		概略質量(g)
極数	タイプ名	A	B	概略質量(g)
1	TWM 10B■01	27.1	18.1	5.9
2	TWM 10B■02	30.6	21.6	8.9
3	TWM 10B■03	34.1	25.1	11.9
4	TWM 10B■04	37.6	28.6	14.9
5	TWM 10B■05	41.1	32.1	17.9
6	TWM 10B■06	44.6	35.6	20.9
7	TWM 10B■07	48.1	39.1	23.9
8	TWM 10B■08	51.6	42.6	26.9
9	TWM 10B■09	55.1	46.1	29.9
10	TWM 10B■10	58.6	49.6	32.9

極数	タイプ名	寸法(mm)		概略質量(g)
極数	タイプ名	A	B	概略質量(g)
11	TWM 10B■11	62.1	53.1	35.9
12	TWM 10B■12	65.6	56.6	38.9
13	TWM 10B■13	69.1	60.1	41.9
14	TWM 10B■14	72.6	63.6	44.9
15	TWM 10B■15	76.1	67.1	47.9
16	TWM 10B■16	79.6	70.6	50.9
17	TWM 10B■17	83.1	74.1	53.9
18	TWM 10B■18	86.6	77.6	56.9
19	TWM 10B■19	90.1	81.1	59.9
20	TWM 10B■20	93.6	84.6	62.9

製品仕様

絶縁電圧	600V
定格適合電線	φ0.3～1.0mm(AWG28～18) 0.08～1.25mm²(AWG28～16) ※筒形棒端子使用時は0.5mm² (AWG20)までとなります。
定格通電電流	10A
インパルス耐電圧	6000V
難燃グレード	UL94V-0

TWM15B(N)の寸法

寸法図(1対2結線・記名シール付)

極数	タイプ名	寸法(mm)		概略質量(g)
極数	タイプ名	A	B	概略質量(g)
1	TWM 15B■01	27.1	18.1	6.7
2	TWM 15B■02	30.6	21.6	10.2
3	TWM 15B■03	34.1	25.1	13.7
4	TWM 15B■04	37.6	28.6	17.2
5	TWM 15B■05	41.1	32.1	20.7
6	TWM 15B■06	44.6	35.6	24.2
7	TWM 15B■07	48.1	39.1	27.7
8	TWM 15B■08	51.6	42.6	31.2
9	TWM 15B■09	55.1	46.1	34.7
10	TWM 15B■10	58.6	49.6	38.2

極数	タイプ名	寸法(mm)		概略質量(g)
極数	タイプ名	A	B	概略質量(g)
11	TWM 15B■11	62.1	53.1	41.7
12	TWM 15B■12	65.6	56.6	45.2
13	TWM 15B■13	69.1	60.1	48.7
14	TWM 15B■14	72.6	63.6	52.2
15	TWM 15B■15	76.1	67.1	55.7
16	TWM 15B■16	79.6	70.6	59.2
17	TWM 15B■17	83.1	74.1	62.7
18	TWM 15B■18	86.6	77.6	66.2
19	TWM 15B■19	90.1	81.1	69.7
20	TWM 15B■20	93.6	84.6	73.2

製品仕様

絶縁電圧	600V
定格適合電線	φ0.3～1.0mm(AWG28～18) 0.08～1.25mm²(AWG28～16) ※筒形棒端子使用時は0.5mm² (AWG20)までとなります。
定格通電電流	10A
インパルス耐電圧	6000V
難燃グレード	UL94V-0

TWM16B(N)の寸法

寸法図(2対2結線・記名シール付)

極数	タイプ名	寸法(mm)		概略質量(g)
極数	タイプ名	A	B	概略質量(g)
1	TWM 16B■01	27.1	18.1	7.6
2	TWM 16B■02	30.6	21.6	11.5
3	TWM 16B■03	34.1	25.1	15.4
4	TWM 16B■04	37.6	28.6	19.3
5	TWM 16B■05	41.1	32.1	23.2
6	TWM 16B■06	44.6	35.6	27.1
7	TWM 16B■07	48.1	39.1	31.0
8	TWM 16B■08	51.6	42.6	34.9
9	TWM 16B■09	55.1	46.1	38.8
10	TWM 16B■10	58.6	49.6	42.7

極数	タイプ名	寸法(mm)		概略質量(g)
極数	タイプ名	A	B	概略質量(g)
11	TWM 16B■11	62.1	53.1	46.6
12	TWM 16B■12	65.6	56.6	50.5
13	TWM 16B■13	69.1	60.1	54.4
14	TWM 16B■14	72.6	63.6	58.3
15	TWM 16B■15	76.1	67.1	62.2
16	TWM 16B■16	79.6	70.6	66.1
17	TWM 16B■17	83.1	74.1	70.0
18	TWM 16B■18	86.6	77.6	73.9
19	TWM 16B■19	90.1	81.1	77.8
20	TWM 16B■20	93.6	84.6	81.7

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

極数

(極)

入出力数

定格電流（JIS）

(A)

定格電流（IEC）

(A)

定格電流（UL）

(A)

端子間ピッチ

(mm)

わたり

ボタン(クラッチロック端子台)

CE規格

TÜV規格

RoHS2（10物質）?

最小発注数量

2	1対1	20	22	16	4.6	可	ボタン付	○	○	対応	1個
4	1対1	20	22	16	4.6	可	ボタン付	○	○	対応	1個
8	1対1	20	22	16	4.6	可	ボタン付	○	○	対応	1個
12	1対1	20	22	16	4.6	可	ボタン付	○	○	対応	1個
16	1対1	20	22	16	4.6	可	ボタン付	○	○	対応	1個
20	1対1	20	22	16	4.6	可	ボタン付	○	○	対応	1個
2	1対2	20	22	16	4.6	可	ボタン付	○	○	対応	1個
3	1対2	20	22	16	4.6	可	ボタン付	○	○	対応	1個
4	1対2	20	22	16	4.6	可	ボタン付	○	○	対応	1個
6	1対2	20	22	16	4.6	可	ボタン付	○	○	対応	1個
20	1対2	20	22	16	4.6	可	ボタン付	○	○	対応	1個
2	2対2	20	22	16	4.6	否	ボタン付	○	○	対応	1個
4	2対2	20	22	16	4.6	否	ボタン付	○	○	対応	1個
5	2対2	20	22	16	4.6	否	ボタン付	○	○	対応	1個
10	2対2	20	22	16	4.6	否	ボタン付	○	○	対応	1個
20	2対2	20	22	16	4.6	否	ボタン付	○	○	対応	1個

通常単価(税別) (税込単価)	通常出荷日

340円 ( 374円 )	6日目
612円 ( 673円 )	6日目
1,167円 ( 1,284円 )	6日目
1,732円 ( 1,905円 )	6日目
2,281円 ( 2,509円 )	6日目
2,822円 ( 3,104円 )	在庫品1日目当日出荷可能
380円 ( 418円 )	6日目
526円 ( 579円 )	6日目
688円 ( 757円 )	6日目
1,005円 ( 1,106円 )	6日目
3,237円 ( 3,561円 )	6日目
400円 ( 440円 )	6日目
708円 ( 779円 )	6日目
862円 ( 948円 )	6日目
1,674円 ( 1,841円 )	6日目
3,238円 ( 3,562円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・コンパクトシリーズ（組式）は、レール式コンパクトタイプをユニット化した端子台です
・極数に制限がありますが、組み立ての必要がなく経済的です
・c-UL-us規格を取得、EN／IEC規格準拠品としてTÜV認証を取得していますので、グローバルな対応が可能です
【用途】
・端子台をコンパクトに収めたい時に最適

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
これに伴い社名、住所の表記が変更となります。
本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
※本変更による製品仕様の変更はございません。
メーカーレター　ラベル変更例

カタログ

カタログ (見開き版)

商品担当おすすめ

KASUGA
クラッチロック端子台コンパクトシリーズ（レール式）スタンダードタイプ
接続電線の引き出し方向統一などコンパクトさの中にも使い勝手を重視したタイプ。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
