絶縁ブッシュ【100個入り】
- 通常単価(税別)
- 6,122円～26,322円
- 税込単価
- 6,734円～28,954円
通常出荷日：在庫品1日目当日出荷可能
シーケンサ等の絶縁浮かせに使える絶縁支持台。【特長】・PP（黒色）※白色ジュラコンから仕様変更。・凹凸...
詳細を確認
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
機器のベース部の絶縁確保が可能な絶縁ブッシュ
絶縁ブッシュ取付例
絶縁ブッシュ取付例
絶縁ブッシュの詳細図
絶縁ブッシュの詳細図
- ※ ネジは適性トルクで締付けてください。
- ※ 屋外露出のご使用はできませんので、ご注意ください。
絶縁ブッシュの寸法図※AとBで1セット
| 品番 | 適合 ボルト径 | 凹（A） （mm） | 凸（B） （mm） | 圧縮荷重時 破壊値（kN） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | φD1 | L1 | L2 | φD | φD1 | φd | L3 | L4 | |||
| IB-4 | M4 | 10 | 4.9 | 1.3 | 4.7 | 8 | 4.8 | 4.2 | 3 | 5 | 0.88 |
| IB-5 | M5 | 12 | 5.9 | 1.3 | 4.7 | 10 | 5.8 | 5.2 | 3 | 5 | 0.88 |
| IB-6 | M6 | 14 | 7.9 | 1.5 | 5.5 | 12 | 7.8 | 6.5 | 3 | 6 | 1.18 |
| IB-8 | M8 | 16 | 10 | 2.5 | 7.5 | 14 | 9.8 | 8.5 | 5 | 8 | 1.76 |
| IB-10 | M10 | 18 | 12 | 2.8 | 8.2 | 16 | 11.8 | 10.5 | 5 | 9 | 1.96 |
| IB-12T | M12 | - | - | - | - | 30 | 20 | 13 | 7 | 4 | 3.43 |
- ※ IB-12Tは凸型のみです。
詳細情報
基本情報
シーケンサ等の絶縁浮かせに使える絶縁支持台。
【特長】
・PP（黒色）※白色ジュラコンから仕様変更。
・凹凸のセットになっており、機器のベース部の絶縁確保が可能。
・M4、M5、M6、M8、M10、M12のボルトに使用できる。
【用途】
・シーケンサ、インバータ他、各種機器のベース部絶縁浮かせ。

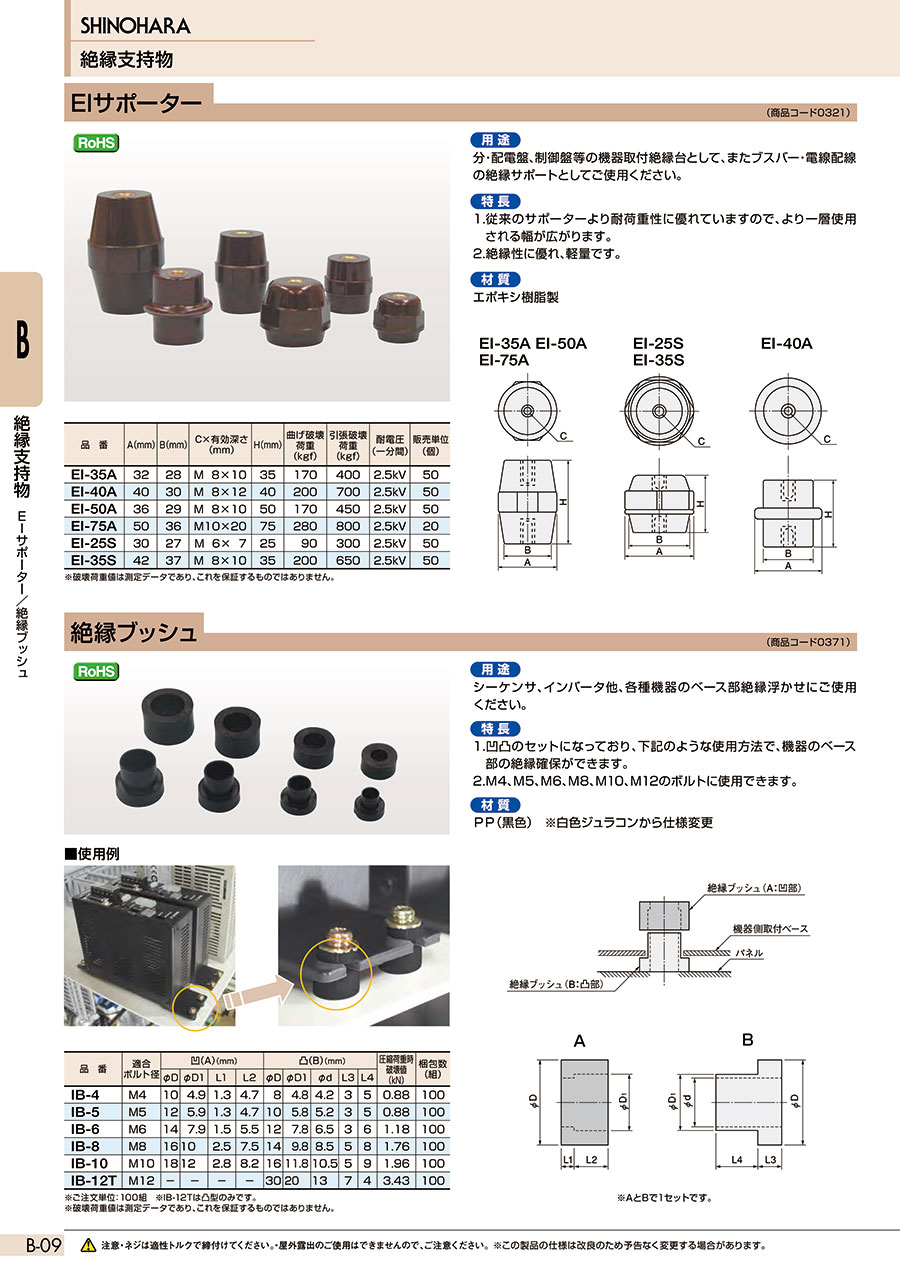

カタログ
商品担当おすすめ
ミスミ
絶縁支持台
絶縁ブッシュのレビュー
メッキ加工装置の絶縁に使用しています
4
4.02021/03/17
メッキ加工装置の絶縁に使用しています。客先にて今まで購入していた商社での取扱いがなくなったので、当社で購入しました。ネッ...もっと読む
0人が参考にしています。
制御機器の絶縁
4
4.02020/11/28
制御機器の絶縁に使用しています、低コストで絶縁処理できるのでおおむね満足ですが。
機器側の取り付け穴径に余裕がないと、取...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q凹凸部を個々で購入することは可能でしょうか？
A
誠に申し訳ございません。こちらの製品は凹凸のセット（組）販売のみとなります。
