低圧開閉器用 裸圧着端子 CB形【1～100個入り】
- 通常単価(税別)
- 377円～48,388円
- 税込単価
- 415円～53,227円
通常出荷日：在庫品1日目～10日目一部当日出荷可能
ブレーカー用圧着端子。【特長】・低圧開閉器用の裸圧着端子【用途】・ブレーカーに最適
未確定：候補が46型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

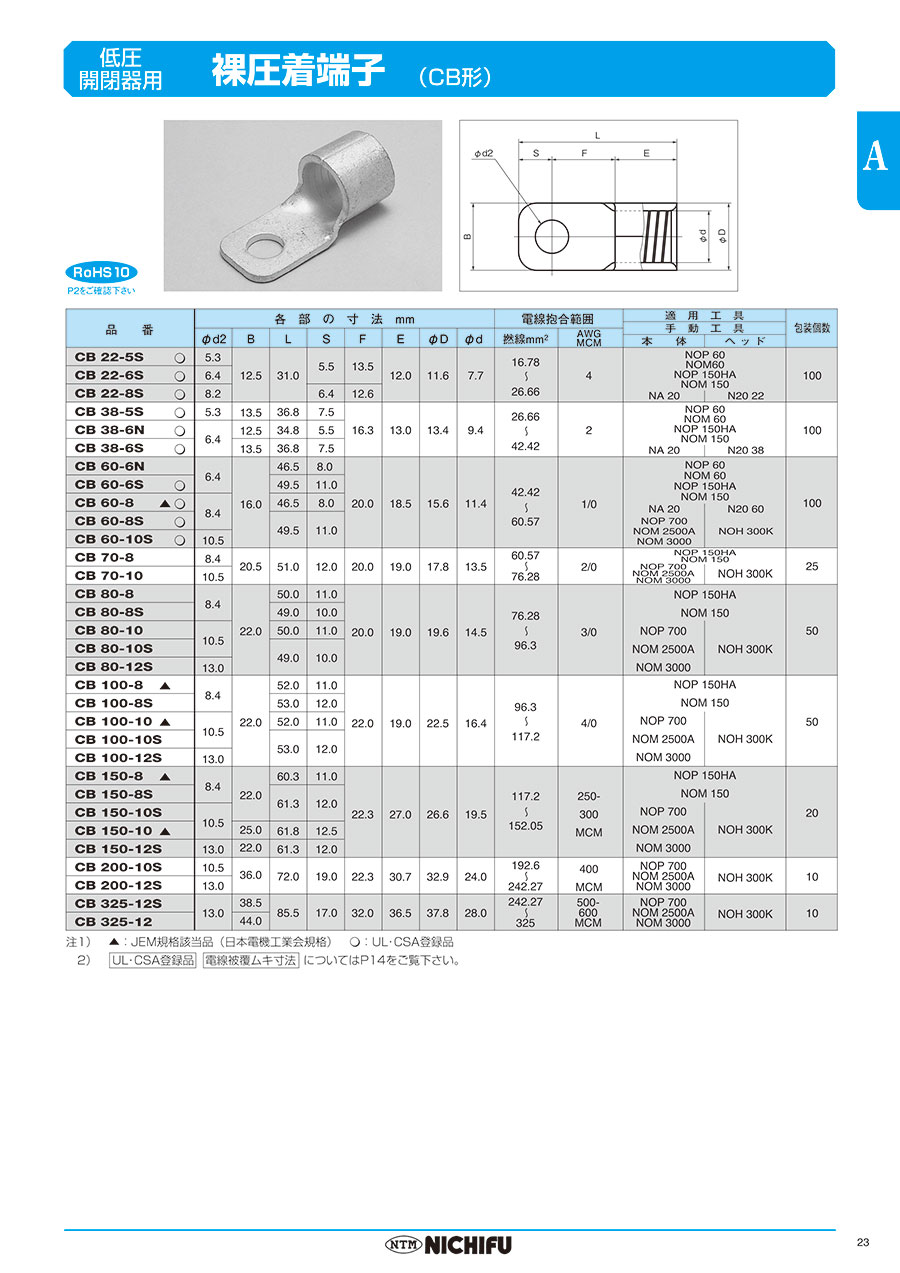

裸圧着端子 CB形本体・仕様
裸圧着端子 CB形
外形図
- 材料は端子部分に無酸素銅（電気すずめっき）、スリーブ部分に無酸素銅管を使用。
品番・寸法
| 品番 | 各部の寸法（mm） | 電線抱合範囲 | 適用工具 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 手動工具 | |||||||||||||
| φd2 | B | L | S | F | E | φD | φd | 単線mm | 撚線mm2 | AWG MCM | 本体 | ヘッド | |
| CB 22-5S | 5.3 | 12.5 | 31.0 | 5.5 | 13.5 | 12.0 | 11.6 | 7.7 | - | 16.78～26.66 | 4 | NOP 60 NOM 60 NOP 150HA NOM 150 | |
| CB 22-6S | 6.4 | ||||||||||||
| CB 22-8S | 8.2 | 6.4 | 12.6 | NA 20 | N20 22 | ||||||||
| CB 38-5S | 5.3 | 13.5 | 36.8 | 7.5 | 16.35 | 13.0 | 13.4 | 9.4 | - | 26.66～42.42 | 2 | NOP 60 NOM 60 NOP 150HA NOM 150 | |
| CB 38-6N | 6.4 | 12.5 | 34.8 | 5.5 | |||||||||
| CB 38-6S | 13.5 | 36.8 | 7.5 | NA 20 | N20 38 | ||||||||
| CB 60-6N | 6.4 | 16.0 | 46.5 | 8.0 | 20.0 | 18.5 | 15.6 | 11.4 | - | 42.42～60.57 | 1/0 | NOP 60 NOM 60 NOP 150HA NOM 150 | |
| CB 60-6S | 49.5 | 11.0 | |||||||||||
| CB 60-8 | 8.4 | 46.5 | 8.0 | NA 20 NOP 700 NOM 2500A NOM 3000 | N20 60 NOH 300K | ||||||||
| CB 60-8S | 49.5 | 11.0 | |||||||||||
| CB 60-10S | 10.5 | ||||||||||||
| CB 80-8 | 8.4 | 22.0 | 50.0 | 11.0 | 20.0 | 19.0 | 19.6 | 14.5 | - | 76.28～96.3 | 3/0 | NOP 150HA NOM150 | |
| CB 80-8S | 49.0 | 10.0 | |||||||||||
| CB 80-10 | 10.5 | 50.0 | 11.0 | NOP 700 NOM 2500A NOM 3000 | NOH 300K | ||||||||
| CB 80-10S | 49.0 | 10.0 | |||||||||||
| CB 80-12S | 13.0 | ||||||||||||
| CB 100-8 | 8.4 | 22.0 | 52.0 | 11.0 | 22.0 | 19.0 | 22.5 | 16.4 | - | 96.3～117.2 | 4/0 | NOP 150HA NOM 150 | |
| CB 100-8S | 53.0 | 12.0 | |||||||||||
| CB 100-10 | 10.5 | 52.0 | 11.0 | NOP 700 NOM 2500A NOM 3000 | NOH 300K | ||||||||
| CB 100-10S | 53.0 | 12.0 | |||||||||||
| CB 100-12S | 13.0 | ||||||||||||
| CB 150-8 | 8.4 | 22.0 | 60.3 | 11.0 | 22.3 | 27.0 | 26.6 | 19.5 | - | 117.2～152.05 | 250～300 MCM | NOP 150HA NOM 150 | |
| CB 150-8S | 61.3 | 12.0 | |||||||||||
| CB 150-10S | 10.5 | NOP 700 NOM 2500A NOM 3000 | NOH 300K | ||||||||||
| CB 150-10 | 25.0 | 61.8 | 12.5 | ||||||||||
| CB 150-12S | 13.0 | 22.0 | 61.3 | 12.0 | |||||||||
| CB 200-10S | 10.5 | 36.0 | 72.0 | 19.0 | 22.3 | 30.7 | 32.9 | 24.0 | - | 192.6～242.27 | 400 MCM | NOP 700 NOM 2500A NOM 3000 | NOH 300K |
| CB 200-12S | 13.0 | ||||||||||||
| CB 325-12 | 13.0 | 44.0 | 85.5 | 17.0 | 32.0 | 36.5 | 37.8 | 28.0 | - | 242.27～325 | 500～600 MCM | NOP 700 NOM 2500A NOM 3000 | NOH 300K |
品番構成
品番構成表
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,697円 ( 8,467円 ) | 在庫品1日目当日出荷可能 |
397円 ( 437円 ) | 5日目 |
7,697円 ( 8,467円 ) | 在庫品1日目当日出荷可能 |
397円 ( 437円 ) | 5日目 |
10,154円 ( 11,169円 ) | 在庫品1日目当日出荷可能 |
377円 ( 415円 ) | 5日目 |
14,221円 ( 15,643円 ) | 在庫品1日目当日出荷可能 |
389円 ( 428円 ) | 5日目 |
18,751円 ( 20,626円 ) | 在庫品1日目当日出荷可能 |
389円 ( 428円 ) | 5日目 |
12,037円 ( 13,241円 ) | 在庫品1日目当日出荷可能 |
387円 ( 426円 ) | 5日目 |
19,632円 ( 21,595円 ) | 在庫品1日目当日出荷可能 |
467円 ( 514円 ) | 4日目 |
22,169円 ( 24,386円 ) | 在庫品1日目当日出荷可能 |
467円 ( 514円 ) | 5日目 |
15,060円 ( 16,566円 ) | 在庫品1日目当日出荷可能 |
467円 ( 514円 ) | 4日目 |
19,952円 ( 21,947円 ) | 在庫品1日目当日出荷可能 |
467円 ( 514円 ) | 5日目 |
15,403円 ( 16,943円 ) | 在庫品1日目当日出荷可能 |
467円 ( 514円 ) | 5日目 |
30,539円 ( 33,593円 ) | 在庫品1日目当日出荷可能 |
447円 ( 492円 ) | 5日目 |
22,945円 ( 25,240円 ) | 10日目 |
26,418円 ( 29,060円 ) | 1日目 |
21,798円 ( 23,978円 ) | 10日目 |
447円 ( 492円 ) | 5日目 |
23,979円 ( 26,377円 ) | 在庫品1日目当日出荷可能 |
459円 ( 505円 ) | 4日目 |
29,397円 ( 32,337円 ) | 1日目 |
23,979円 ( 26,377円 ) | 在庫品1日目当日出荷可能 |
459円 ( 505円 ) | 5日目 |
22,979円 ( 25,277円 ) | 在庫品1日目当日出荷可能 |
459円 ( 505円 ) | 5日目 |
32,468円 ( 35,715円 ) | 在庫品1日目当日出荷可能 |
459円 ( 505円 ) | 5日目 |
48,388円 ( 53,227円 ) | 1日目 |
680円 ( 748円 ) | 5日目 |
20,725円 ( 22,798円 ) | 在庫品1日目当日出荷可能 |
13,979円 ( 15,377円 ) | 在庫品1日目当日出荷可能 |
13,979円 ( 15,377円 ) | 在庫品1日目当日出荷可能 |
20,725円 ( 22,798円 ) | 在庫品1日目当日出荷可能 |
20,399円 ( 22,439円 ) | 在庫品1日目当日出荷可能 |
13,979円 ( 15,377円 ) | 在庫品1日目当日出荷可能 |
30,197円 ( 33,217円 ) | 1日目 |
