絶縁キャップ（軟質塩化ビニル製）【100～1000個入り】
- 通常単価(税別)
- 1,354円～3,408円
- 税込単価
- 1,489円～3,749円
通常出荷日：在庫品1日目当日出荷可能
圧着端子の圧着露出部の絶縁処理とカラー識別に効果的です。【特長】・軟質塩化ビニル製です。・使用温度範囲...
詳細を確認- 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。
- 春日電機株式会社 商号表記変更のお知らせ
https://jp.misumi-ec.com/contents/info/kasuga_201710/
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

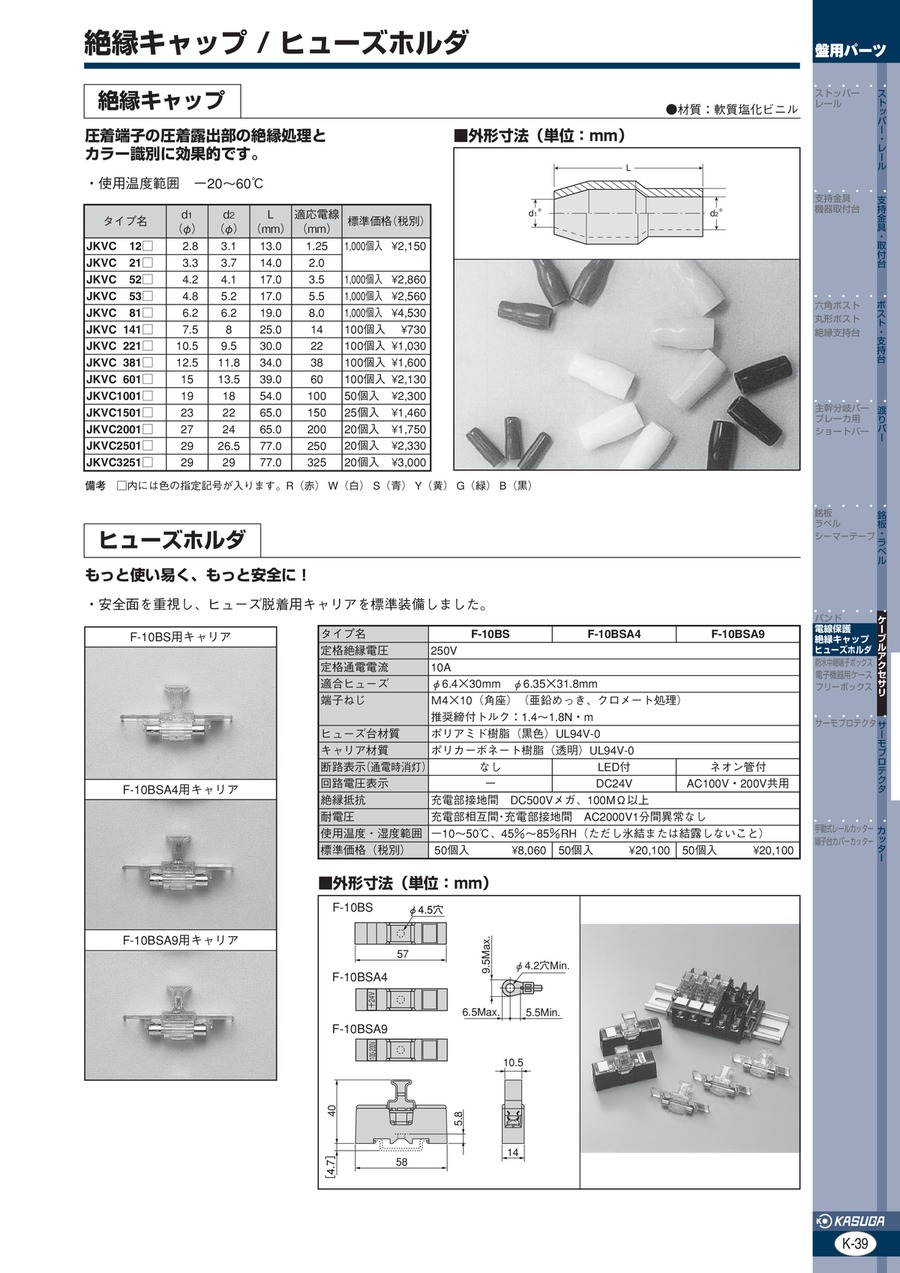

絶縁キャップの外形図と寸法
絶縁キャップの外形図。
| タイプ名 | d1 （φ） | d2 （φ） | L （mm） | 適応電線 （mm） |
|---|---|---|---|---|
| JKVC 12□ | 2.8 | 3.1 | 13.0 | 1.25 |
| JKVC 21□ | 3.3 | 3.7 | 14.0 | 2.0 |
| JKVC 52□ | 4.2 | 4.1 | 17.0 | 3.5 |
| JKVC 53□ | 4.8 | 5.2 | 17.0 | 5.5 |
| JKVC 81□ | 6.2 | 6.2 | 19.0 | 8.0 |
| JKVC 141□ | 7.5 | 8 | 25.0 | 14 |
| JKVC 221□ | 10.5 | 9.5 | 30.0 | 22 |
| JKVC 381□ | 12.5 | 11.8 | 34.0 | 38 |
| JKVC 601□ | 15 | 13.5 | 39.0 | 60 |
| JKVC1001□ | 19 | 18 | 54.0 | 100 |
| JKVC1501□ | 23 | 22 | 65.0 | 150 |
| JKVC2001□ | 27 | 24 | 65.0 | 200 |
| JKVC2501□ | 29 | 26.5 | 77.0 | 250 |
| JKVC3251□ | 29 | 29 | 77.0 | 325 |
- ※ □内には色の指定記号が入ります。R（赤） W（白） S（青） Y（黄） G（緑） B（黒）
材質:軟質塩化ビニル。
詳細情報
基本情報
圧着端子の圧着露出部の絶縁処理とカラー識別に効果的です。
【特長】
・軟質塩化ビニル製です。
・使用温度範囲は-20～+60℃。
ご注意
- 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。
- 春日電機株式会社 商号表記変更のお知らせ
https://jp.misumi-ec.com/contents/info/kasuga_201710/
カタログ
絶縁キャップ（軟質塩化ビニル製）のレビュー
制御盤の中で利用
3
3.02019/06/14
サイズと色で購入を決めました。品質は特に問題ないと思います。赤、白、青を三相交流で使用しており、今回は在庫の補充用として...もっと読む
0人が参考にしています。
制御盤をはじめ様々な場所で使っています
3
3.02019/06/14
取引先が使用していたので、購入をしました。品質や性能には問題はありません。赤、黒、白を三相交流のRSTなどの識別のために...もっと読む
0人が参考にしています。
