DPシリーズ ケース入りトランス
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
DP-100の仕様・寸法情報
相数/巻線
単相/単巻
容量(kVA)
0.1
一次電圧(V)
AC220
二次電圧(V)
AC100
シールド有無
無
絶縁種別
A種
ケース有無
有
寸法 縦(mm)
69
寸法 横(mm)
81
寸法 奥行き(mm)
77
商品情報
DPシリーズの寸法
| 品番 | 仕様 | 外形寸法（mm） | 取付寸法（mm） | 取付穴（mm） | 絶縁 種類 |
重量 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1次電圧 | 2次電圧 | 容量 | W | D | H | A | B | C | |||
| DP-100F | 220V （丸ピンプラグ付コード） |
100V （コンセント付コード） |
100VA | 81 | 77 | 69 | 70 | 63 | 4.8×6.8 | A | 約1.8kg |
| DP-200F | 200VA | 101 | 92 | 85 | 85 | 66 | 4.8×6.8 | A | 約2.6kg | ||
- ※ 入力コード1.5m／出力コード30cm付
詳細情報
基本情報
商業用海外用トランス。
【特長】
・単相単巻。
・降圧用。
・ケース入りトランス。
・1次電圧：220V（丸ピンプラグ付コード）／2次電圧：100V（コンセント付コード）。
【用途】
・海外輸出に関して製品取り付け。
ご注意
- 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
- 型番「DP-100」はメーカー型番「DP-100F」と同一商品となります。読み替えでの仕様確認をよろしくお願いいたします。
- ＊対象商品：単相複巻トランスの1.5KVA～10KVA（特注品も含む）
単相単巻トランスの3KVA～10KVA（特注品も含む）

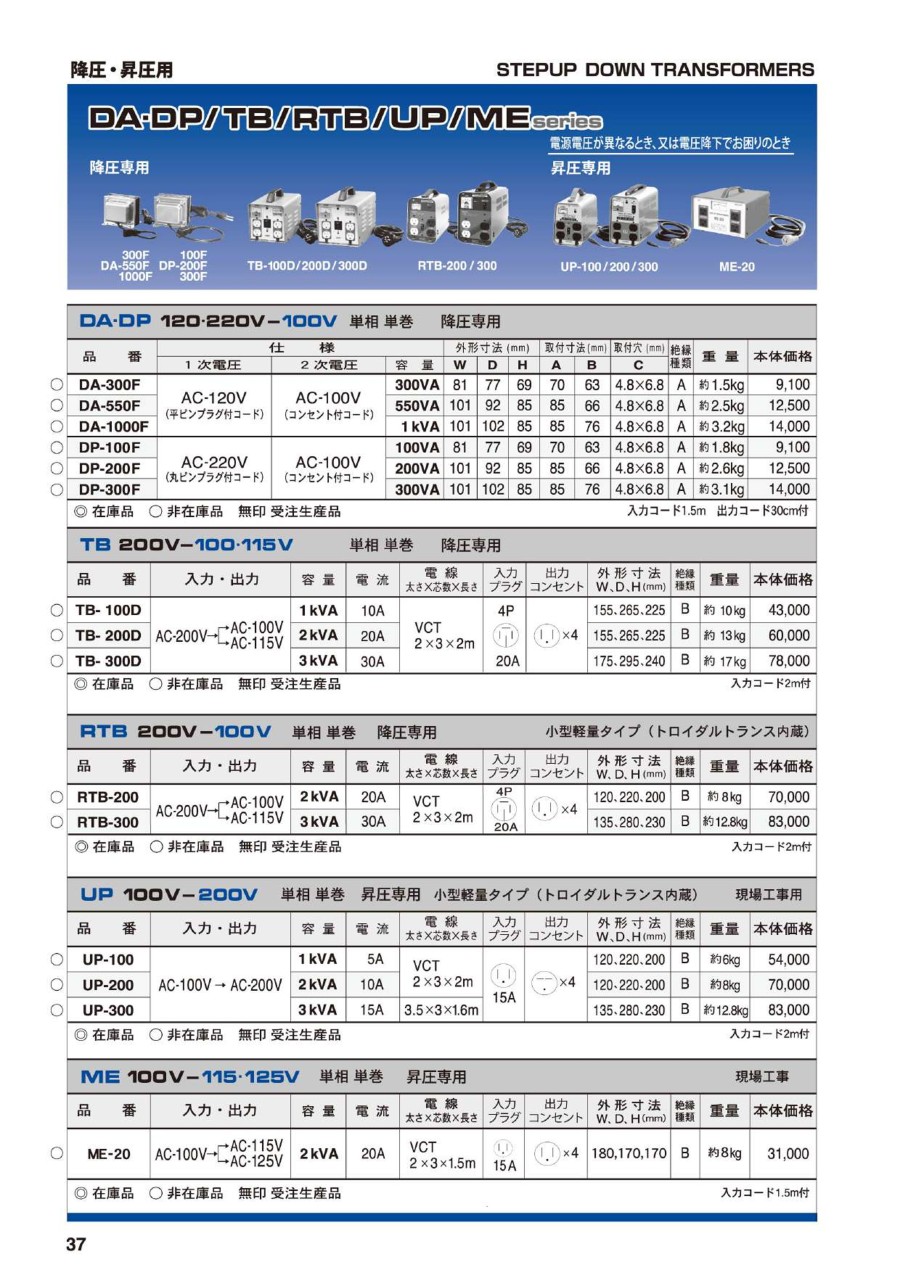

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。DPシリーズ ケース入りトランスの型番DP-100のページです。
型番DP-100に関する仕様情報を記載しております。
