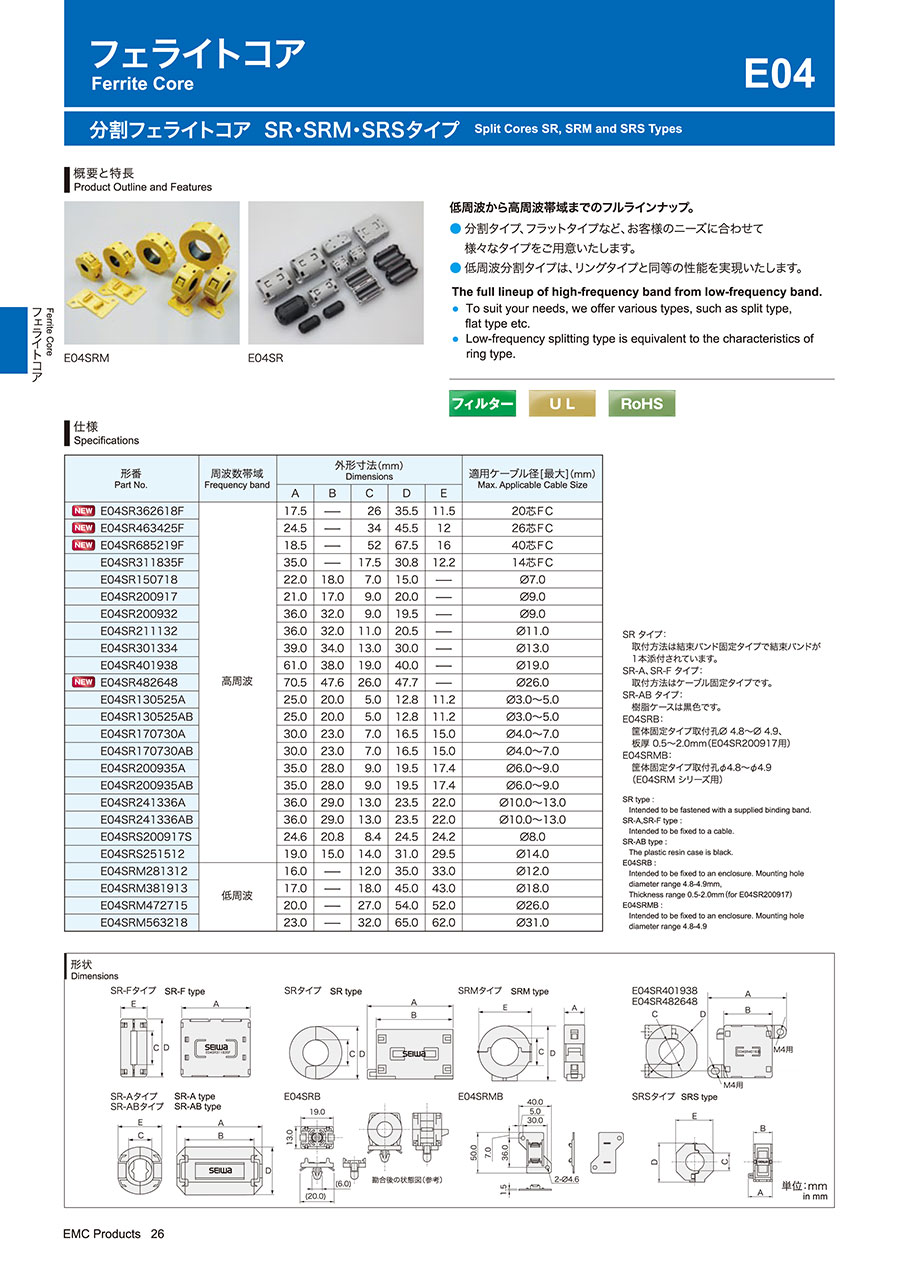

分割フェライトコア SR・SRM・SRSタイプ【1～112個入り】
- 通常単価(税別)
- 773円～35,980円
- 税込単価
- 850円～39,578円
ケーブルにワンタッチで取り付けることが可能なフェライトコア。【特長】・フェライトの高周波吸収特性を用い...
詳細を確認- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
分割フェライトコアの外観
- 樹脂ケースにフェライトコアが一体化されて、インターフェース、電源ケーブルにワンタッチで取り付けることが可能。
- φ3.0～26.0（適用ケーブル径3.0～26.0mm）まで対応。
- ノーマルモードノイズ、コモンモードノイズどちらにも効果があり、電磁波ノイズの種類に関係なく効果が見込める。
- 1ターン（ケーブルを通しただけ）ではインピーダンスが足りない場合、2ターン、3ターンと巻数を増やすことでインピーダンスを大きくすることが可能。インピーダンスはターン数の2乗倍で大きくなる。ただし、高周波では線間容量の影響である周波数を越えるとインピーダンスが減少するため、適応周波数を考慮する必要がある。
- 産業用機器の電源ケーブルや複数本の同時巻き付けなど、径の大きいケーブルに対応する大型サイズをラインナップ。
- 製品自体の足や台座など、様々な固定方法がある。
- ケーブルにコネクタが既に付いている状態など、リング（＝非分割）タイプでは取付自体が困難な場合に最適。
| 形番 | 周波数帯域 | 外形寸法（mm） | 適用ケーブル［最大］（mm） | ||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | E | |||
| E04SR150718 | 高周波 | 22.0 | 18.0 | 7.0 | 15.0 | - | φ7.0 |
| E04SR200917 | 21.0 | 17.0 | 9.0 | 20.0 | - | φ9.0 | |
| E04SR200932 | 36.0 | 32.0 | 9.0 | 19.5 | - | φ9.0 | |
| E04SR211132 | 36.0 | 32.0 | 11.0 | 20.5 | - | φ11.0 | |
| E04SR301334 | 39.0 | 34.0 | 13.0 | 30.0 | - | φ13.0 | |
| E04SR401938 | 61.0 | 38.0 | 19.0 | 40.0 | - | φ19.0 | |
| E04SR130525A | 25.0 | 20.0 | 5.0 | 12.8 | 11.2 | φ3.0～5.0 | |
| E04SR130525AB | 25.0 | 20.0 | 5.0 | 12.8 | 11.2 | φ3.0～5.0 | |
| E04SR170730A | 30.0 | 23.0 | 7.0 | 16.5 | 15.0 | φ4.0～7.0 | |
| E04SR170730AB | 30.0 | 23.0 | 7.0 | 16.5 | 15.0 | φ4.0～7.0 | |
| E04SR200935A | 35.0 | 28.0 | 9.0 | 19.5 | 17.4 | φ6.0～9.0 | |
| E04SR200935AB | 35.0 | 28.0 | 9.0 | 19.5 | 17.4 | φ6.0～9.0 | |
| E04SR241336A | 36.0 | 29.0 | 13.0 | 23.5 | 22.0 | φ10.0～13.0 | |
| E04SR241336AB | 36.0 | 29.0 | 13.0 | 23.5 | 22.0 | φ10.0～13.0 | |
- ※ SRタイプ：取付方法は結束バンド固定タイプで結束バンドが1本添付されています。
- ※ SR-Aタイプ：取付方法はケーブル固定タイプです。
- ※ SR-ABタイプ：樹脂ケースは黒色です。
形状
E04SR401938の寸法図
SR-Aタイプ／SR-ABタイプの寸法図
- ※ 上記以外の寸法図につきましてはカタログをご覧ください。
取り付け方法
E04SR-A／E04SR-ABタイプの取り付け方法
樹脂ケースの爪で簡単に固定が可能。
E04SRタイプの取り付け方法
結束バンドで固定可能。
E04SR401938の取り付け方法
M4サイズのビスで固定可能。
E04SR200917の取り付け方法1
オプションの台座（E04SRB※別売り）で固定可能。
E04SR200917の取り付け方法2
開発秘話
お客さまが日々感じる悩みごと・困りごとなどのニーズに応えるべく、コア技術と新しい技術を組み合わせ、商品開発を進めています。
刻々と変化する市場の声に対応できるよう、広い範囲のラインナップを揃えました。
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
18,770円 ( 20,647円 ) | 1日目 |
18,770円 ( 20,647円 ) | 1日目 |
18,770円 ( 20,647円 ) | 1日目 |
773円 ( 850円 ) | 在庫品1日目当日出荷可能 |
15,640円 ( 17,204円 ) | 1日目 |
915円 ( 1,007円 ) | 在庫品1日目当日出荷可能 |
13,410円 ( 14,751円 ) | 1日目 |
815円 ( 897円 ) | 在庫品1日目当日出荷可能 |
12,740円 ( 14,014円 ) | 1日目 |
14,420円 ( 15,862円 ) | 1日目 |
17,230円 ( 18,953円 ) | 1日目 |
17,230円 ( 18,953円 ) | 1日目 |
1,255円 ( 1,381円 ) | 在庫品1日目当日出荷可能 |
16,080円 ( 17,688円 ) | 6日目 |
1,515円 ( 1,667円 ) | 在庫品1日目当日出荷可能 |
29,890円 ( 32,879円 ) | 1日目 |
19,980円 ( 21,978円 ) | 在庫品1日目当日出荷可能 |
21,980円 ( 24,178円 ) | 1日目 |
35,980円 ( 39,578円 ) | 1日目 |
3,050円 ( 3,355円 ) | 6日目 |
11,820円 ( 13,002円 ) | 1日目 |
詳細情報
基本情報
ケーブルにワンタッチで取り付けることが可能なフェライトコア。
【特長】
・フェライトの高周波吸収特性を用いており、高周波ノイズの吸収効果に優れている
・樹脂ケースにフェライトコアが一体化
・コモンモードノイズに効果があり、信号の品質に影響を与えることがない
【用途】
・PCなどのコンシューマー製品から医療機器などの産業機械の各種電子機器のケーブルノイズ対策に
・ケーブルが自身の不要輻射や外来ノイズ、静電気などの影響を受けてしまう場合に使用
・電源ラインなどの比較的低い周波数のノイズに対してはケーブルをターンして使用すると効果的
