未確定：候補が9型番あります。
図面ホルダー ZH-A【1～25個入り】
- 一部SALE 2026/03/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 1,038円～38,727円特別価格
- 税込単価
- 1,142円～42,600円特別価格
盤内にて図面や仕様書等を保管するのに最適な図面ホルダー。【特長】・透明で内容物...
詳細情報を確認する未確定：候補が9型番あります。
商品仕様
図面ホルダーの仕様

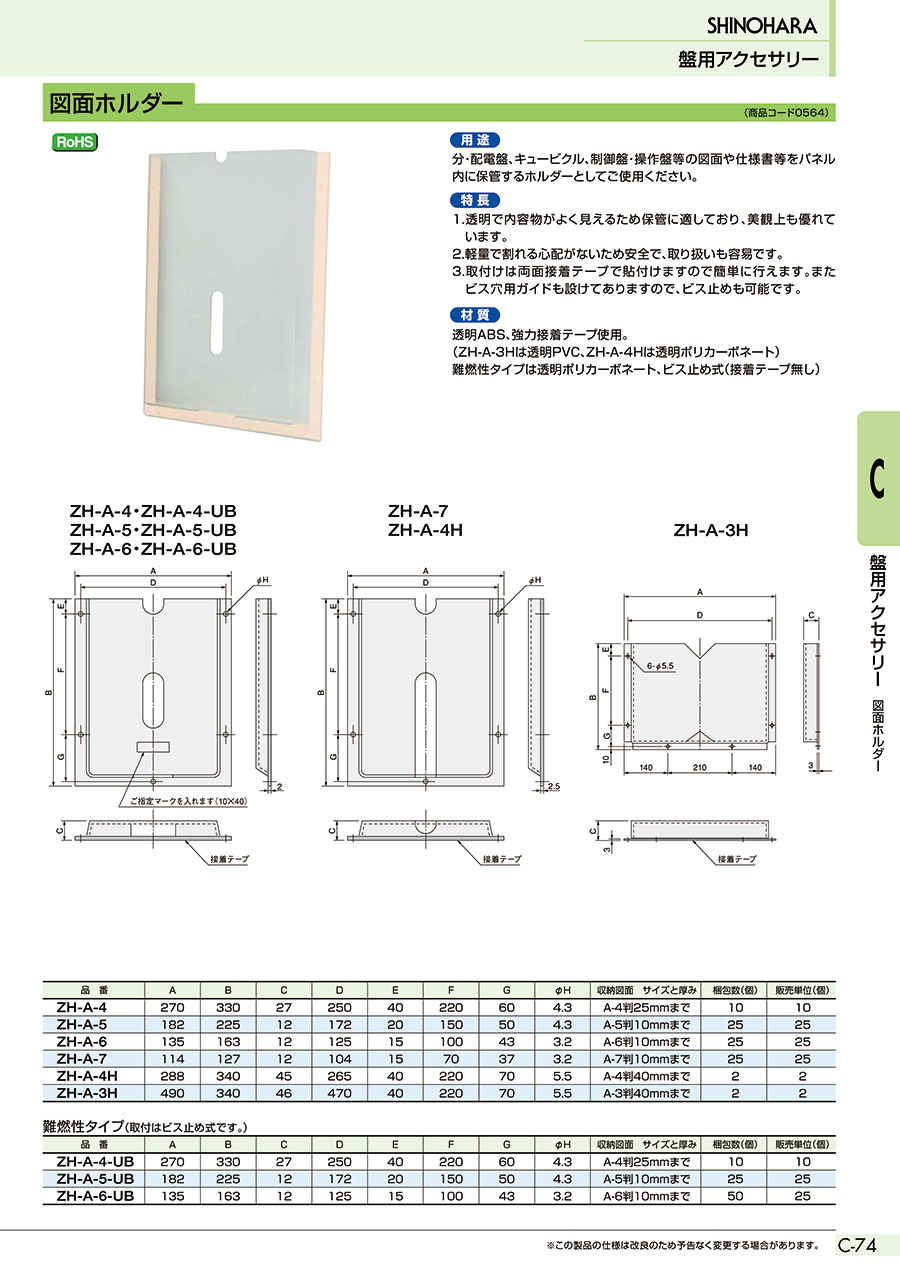

ZH-A-4・ZH-A-4-UB・ZH-A-5・ZH-A-5-UB・ZH-A-6・ZH-A-6-UBの寸法図
ZH-A-3H
| セット品番 | A | B | C | D | E | F | G | φH | 収納図面サイズと厚み |
|---|---|---|---|---|---|---|---|---|---|
| ZH-A-4 | 270 | 330 | 27 | 250 | 40 | 220 | 60 | 4.3 | A-4判25mmまで |
| ZH-A-5 | 182 | 225 | 12 | 172 | 20 | 150 | 50 | 3.2 | A-5判10mmまで |
| ZH-A-6 | 135 | 163 | 12 | 125 | 15 | 100 | 43 | 3.2 | A-6判10mmまで |
| ZH-A-7 | 114 | 127 | 12 | 104 | 15 | 70 | 37 | 3.2 | A-7判10mmまで |
| ZH-A-4H | 288 | 340 | 45 | 265 | 40 | 220 | 70 | 5.5 | A-4判40mmまで |
| ZH-A-3H | 490 | 340 | 46 | 470 | 40 | 220 | 70 | 5.5 | A-3判40mmまで |
| セット品番 | A | B | C | D | E | F | G | φH | 収納図面サイズと厚み |
|---|---|---|---|---|---|---|---|---|---|
| ZH-A-4-UB | 270 | 330 | 27 | 250 | 40 | 220 | 60 | 4.3 | A-4判25mmまで |
| ZH-A-5-UB | 182 | 225 | 12 | 172 | 20 | 150 | 50 | 4.3 | A-5判10mmまで |
| ZH-A-6-UB | 135 | 163 | 12 | 125 | 15 | 100 | 43 | 3.2 | A-6判10mmまで |
- ※ 難燃性タイプ（取付はビス止め式）。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
18,280円11,882円 ( 13,070円 ) | 在庫品1日目当日出荷可能 |
13,007円 ( 14,308円 ) | 在庫品1日目当日出荷可能 |
25,601円 ( 28,161円 ) | 4日目 |
9,533円 ( 10,486円 ) | 在庫品1日目当日出荷可能 |
29,485円 ( 32,434円 ) | 4日目 |
38,727円 ( 42,600円 ) | 4日目 |
1,088円 ( 1,197円 ) | 4日目 |
2,011円 ( 2,212円 ) | 4日目 |
1,038円 ( 1,142円 ) | 4日目 |
詳細情報
基本情報
盤内にて図面や仕様書等を保管するのに最適な図面ホルダー。
【特長】
・透明で内容物がよく見えるため保管に適しており、美観上も優れている。
・軽量で割れる心配がないため安全で、取り扱いも容易。
・取付けは両面接着テープで貼付けるので簡単に行える。
・ビス穴用ガイドも設けてありますので、ビス止めも可能。
・材質は透明ABS、強力接着テープ使用。
・難燃性タイプは透明ポリカーボネート、ビス止め式（接着テープ無し）。
【用途】
・分・配電盤、キュービクル、制御盤・操作盤等の図面や仕様書等をパネル内に保管するホルダーとして便利。
カタログ
商品担当おすすめ
図面ホルダー ZH-Aのレビュー
図入れ
5
5.02017/07/15
扉内側に取り付け使用
仕様などの図を入れるのに使用しました。
0人が参考にしています。
よくあるご質問（FAQ）
Q難燃性タイプも両面接着テープはついているのでしょうか？
A
難燃性タイプについては両面接着テープはついておりません。
