銅線用絶縁被覆付圧着スリーブ（P形）【100個入り】
- 通常単価(税別)
- 2,635円～4,896円
- 税込単価
- 2,899円～5,386円
通常出荷日：在庫品1日目～1日目一部当日出荷可能
重ね合せ用絶縁被覆付圧着スリーブ。【特長】・材質はポリ塩化ビニル製で適合電線は撚線、AWG線に対応。・...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
圧着スリーブ 重ね合せ用 P形
TGV（ポリ塩化ビニル）の外観・寸法図
外観
寸法図
製品仕様
| 品番 | 各部の寸法mm | 電線抱合範囲 | 適用工具 | 標準色 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 手動工具 | |||||||||
| φd | φD | L | l | 撚線mm2 | AWG | 本体 | ヘッド | ||
| TGV P-1.25 ◇ | 1.8 | 3.2 | 19.0 | 8.0 | 0.3～1.65 | 22-16 | NH 11 NH 32 | 赤 | |
| NA 10 NA 3 | N10 11 N3 11 | ||||||||
| TGV P-2 ◇ | 2.3 | 3.9 | 19.0 | 8.0 | 1.04～2.63 | 16-14 | NH 12 NH 32 | 青 | |
| NA 10 NA 3 | N10 12 N3 12 | ||||||||
| TGV P-5.5 ◇ | 3.5 | 5.4 | 21.5 | 8.5 | 2.63～6.64 | 12-10 | NH 13 | 黄 | |
| NA 10 NA 3 | N10 13 N3 13 | ||||||||
- ※ ◇：CSA登録品。
- ※ スリーブは標準色以外に透明色がございます。
TGVのカラーバリエーション
TMV（ポリ塩化ビニル）の外観・寸法図
外観
寸法図
製品仕様
| 品番 | 各部の寸法mm | 電線抱合範囲 | 適用工具 | 標準色 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 手動工具 | |||||||||
| φd | φD | L | l | 撚線mm2 | AWG | 本体 | ヘッド | ||
| TMV P-0.5 ◇ | 1.4 | 2.9 | 19.0 | 8.0 | 0.3～0.75 | 22-18 | NH 5 NH 32 | 黄 | |
| NA 10 NA 3 | N10 10 N3 5 | ||||||||
| TMV P-1.25 ◇ | 1.8 | 3.8 | 19.0 | 8.0 | 0.3～1.65 | 22-16 | NH 11 NH 32 | 赤 | |
| NA 10 NA 3 | N10 11 N3 11 | ||||||||
| TMV P-2 ◇ | 2.3 | 4.5 | 19.0 | 8.0 | 1.04～2.63 | 16-14 | NH 12 NH 32 | 青 | |
| NA 10 NA 3 | N10 12 N3 12 | ||||||||
| TMV P-5.5 ◇ | 3.5 | 6.4 | 21.5 | 8.5 | 2.63～6.64 | 12-10 | NH 13 | 黄 | |
| NA 10 NA 3 | N10 13 N3 13 | ||||||||
- ※ ◇：CSA登録品。
- ※ スリーブは標準色以外に透明色がございます
TMVのカラーバリエーション
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,077円 ( 3,385円 ) | 在庫品1日目当日出荷可能 |
2,635円 ( 2,899円 ) | 在庫品1日目当日出荷可能 |
4,896円 ( 5,386円 ) | 1日目 |
3,255円 ( 3,581円 ) | 在庫品1日目当日出荷可能 |
3,351円 ( 3,686円 ) | 在庫品1日目当日出荷可能 |
3,644円 ( 4,008円 ) | 在庫品1日目当日出荷可能 |
4,501円 ( 4,951円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
重ね合せ用絶縁被覆付圧着スリーブ。
【特長】
・材質はポリ塩化ビニル製で適合電線は撚線、AWG線に対応。
・標準色は赤、青、黄色。
・スリーブは標準色以外に透明色がある。
【用途】
・電線の圧着に。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

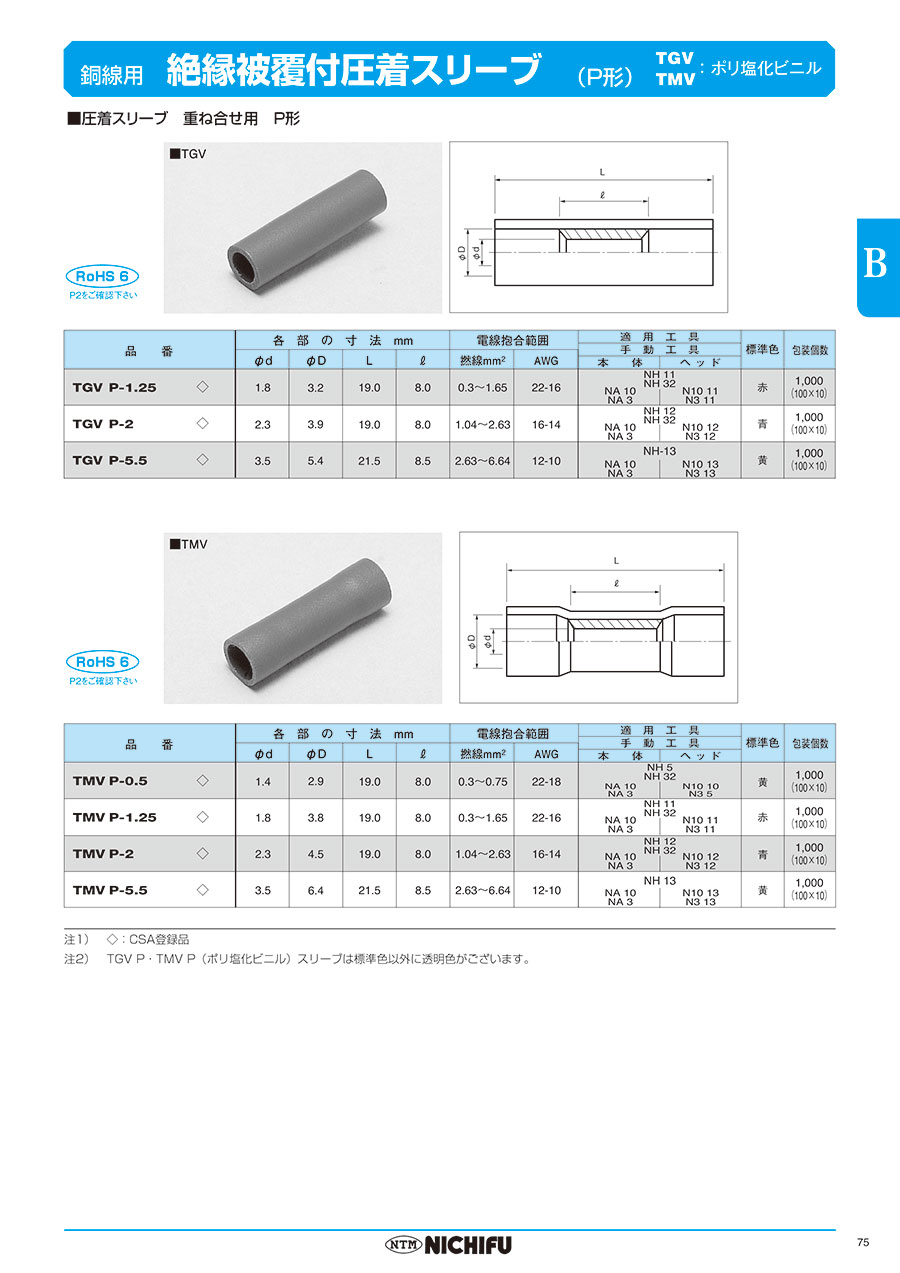

カタログ
