圧着銅管端子（TR形）【40～50個入り】
- 通常単価(税別)
- 31,331円～56,031円
- 税込単価
- 34,464円～61,634円
通常出荷日：3日目～6日目
圧着銅管端子（TR形）。【特長】・強力形端子。・耐振動性に優れていると共に、筒部が閉じているので防塵性...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

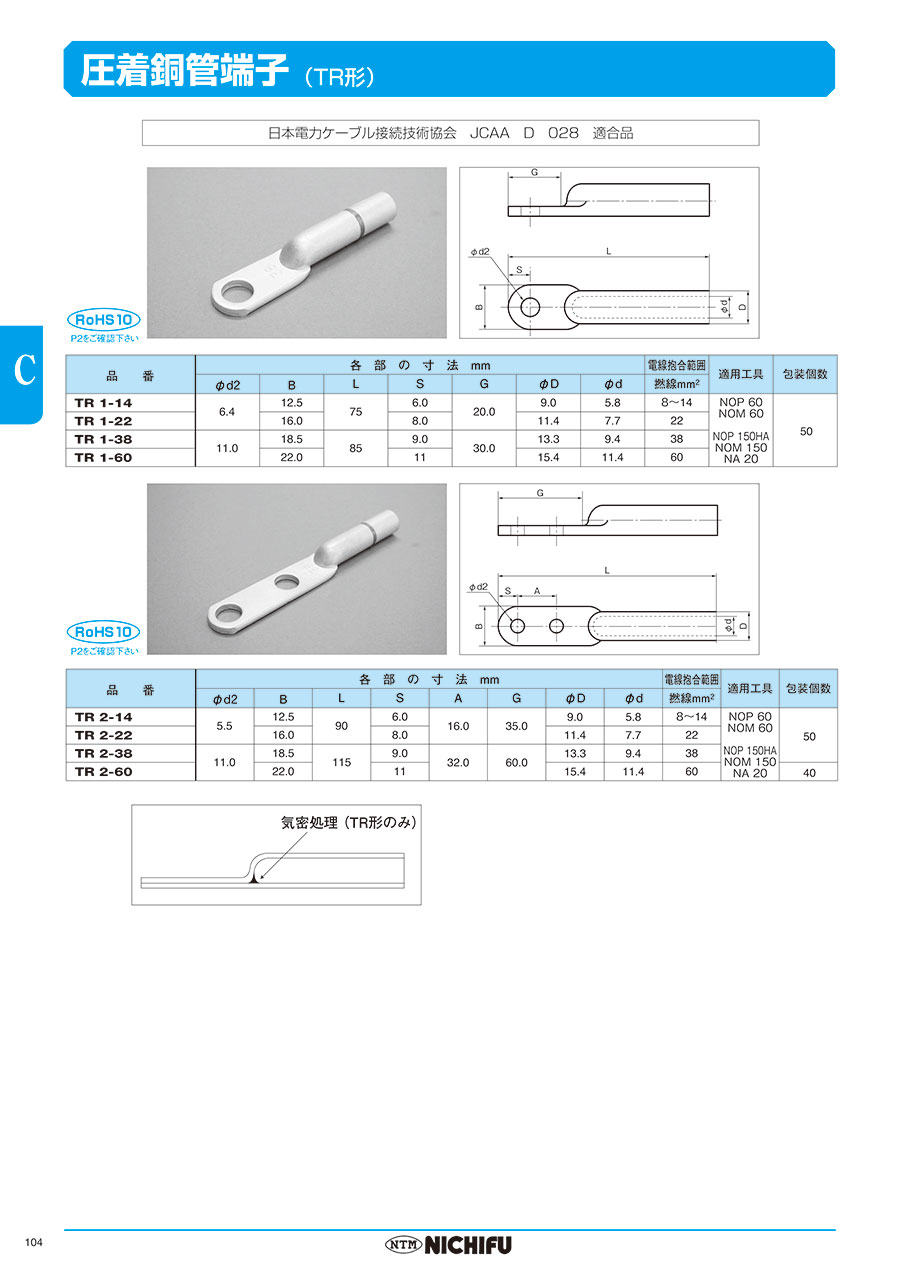

圧着銅管端子 TR1の外観・寸法図
圧着銅管端子 TR1
寸法図
圧着銅管端子 TR1の仕様
| 品番 | 各部の寸法mm | 電線抱合範囲 | 適用工具 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| φd2 | B | L | S | G | φD | φd | 撚線mm2 | ||
| TR1-14 | 6.4 | 12.5 | 75 | 6.0 | 20.0 | 9.0 | 5.8 | 8～14 | NOP 60 NOM 60 NOP 150HA NOM 150 NA 20 |
| TR1-22 | 16.0 | 8.0 | 11.4 | 7.7 | 22 | ||||
| TR1-38 | 11.0 | 18.5 | 85 | 9.0 | 30.0 | 13.3 | 9.4 | 38 | |
| TR1-60 | 22.0 | 11 | 15.4 | 11.4 | 60 | ||||
圧着銅管端子 TR2の外観・寸法図
圧着銅管端子 TR2
寸法図
圧着銅管端子 TR2の仕様
| 品番 | 各部の寸法mm | 電線抱合範囲 | 適用工具 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| φd2 | B | L | S | A | G | φD | φd | 撚線mm2 | ||
| TR2-14 | 5.5 | 12.5 | 90 | 6.0 | 16.0 | 35.0 | 9.0 | 5.8 | 8～14 | NOP 60 NOM 60 NOP 150HA NOM 150 NA 20 |
| TR2-22 | 16.0 | 8.0 | 11.4 | 7.7 | 22 | |||||
| TR2-38 | 11.0 | 18.5 | 115 | 9.0 | 32.0 | 60.0 | 13.3 | 9.4 | 38 | |
| TR2-60 | 22.0 | 11 | 15.4 | 11.4 | 60 | |||||
気密処理
詳細情報
基本情報
圧着銅管端子（TR形）。
【特長】
・強力形端子。
・耐振動性に優れていると共に、筒部が閉じているので防塵性にも優れている。
・気密処理を施している。
【用途】
・電線端末に取り付けるときに。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
