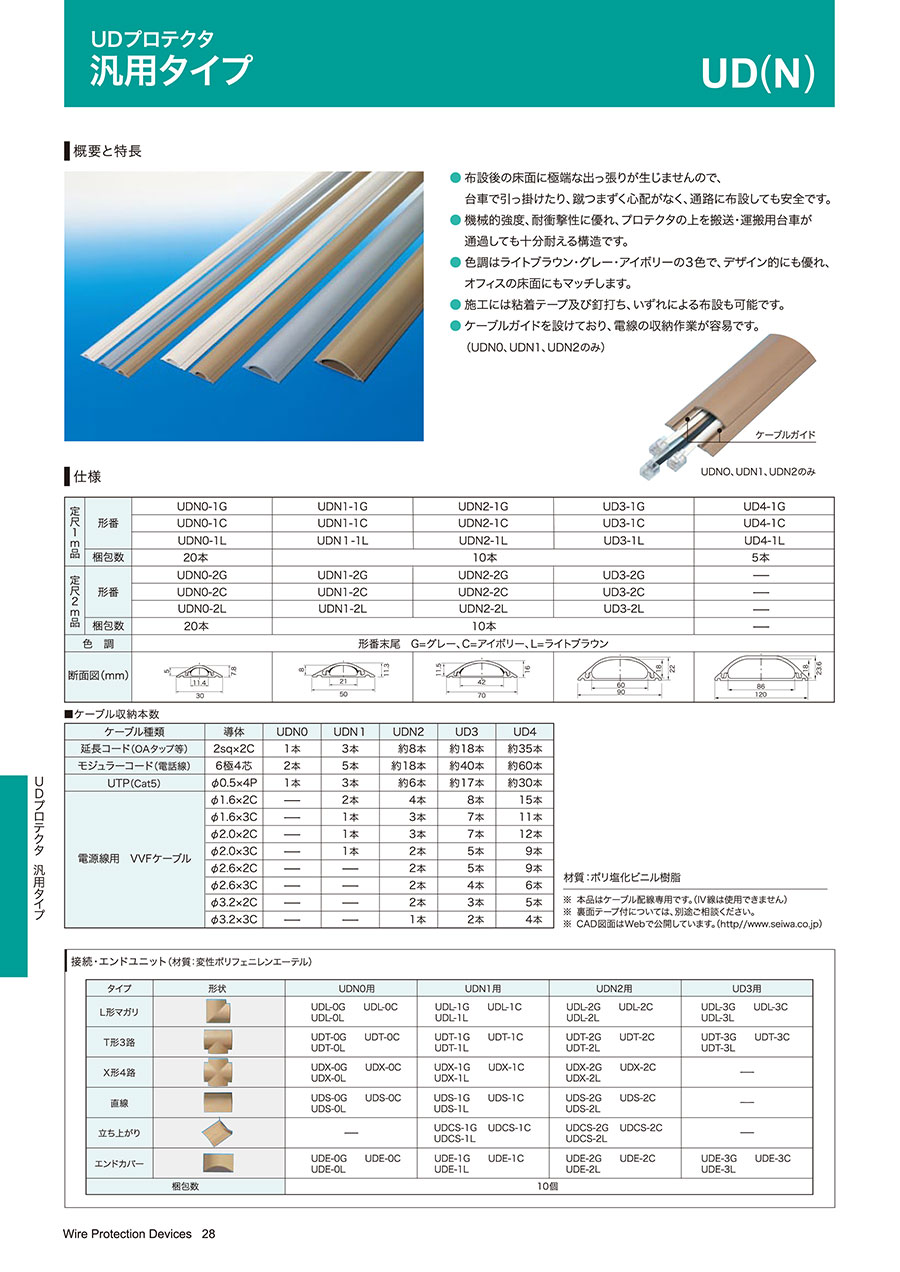

UDプロテクタ 汎用タイプ UD（N）【1～20個入り】
- 通常単価(税別)
- 589円～25,340円
- 税込単価
- 648円～27,874円
ポリ塩化ビニル樹脂製のUDプロテクタ。【特長】・布設後の床面に極端な出っ張りが生じませんので、台車で引...
詳細を確認- モール接続ユニットのページはコチラUDプロテクタ 汎用タイプ UD（N）
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
UDプロテクタの使用図
- ※ ケーブルガイド付きは、UDN0、UDN1、UDN2のみ。
UDプロテクタの外観
UDN0-1G、UDN0-1C、UDN0-1Lの寸法図 単位：mm
UDN1-1G、UDN1-1C、UDN1-1Lの寸法図 単位：mm
UDN2-1G、UDN2-1C、UDN2-1の寸法図 単位：mm
UD3-1G、UD3-1C、UD3-1Lの寸法図 単位：mm
| 形番・色調 | UDN0-1G グレー | UDN1-1G グレー | UDN2-1G グレー | UD3-1G グレー |
|---|---|---|---|---|
| UDN0-1C アイボリー | UDN1-1C アイボリー | UDN2-1C アイボリー | UD3-1C アイボリー | |
| UDN0-1L ライトブラウン | UDN1-1L ライトブラウン | UDN2-1L ライトブラウン | UD3-1L ライトブラウン |
ケーブル収納本数
| ケーブル種類 | 導体 | 仕上り外形（mm） | UDN0 | UDN1 | UDN2 | UDN3 |
|---|---|---|---|---|---|---|
| 延長コード （OAタップ等） |
2sq×2C | 7.0×4.0 | 1本 | 3本 | 約8本 | 約18本 |
| モジュラーコード （電話線） |
6極4芯 | 5.0×2.5 | 2本 | 5本 | 約18本 | 約40本 |
| UTP （Cat5） |
φ0.5×4P | φ5.0 | 1本 | 3本 | 約6本 | 約17本 |
| 電源線用 VVF ケーブル | φ1.6×2C | 6.2×9.4 | - | 2本 | 4本 | 8本 |
| φ1.6×3C | 6.2×13.0 | - | 1本 | 3本 | 7本 | |
| φ2.0×2C | 6.6×10.5 | - | 1本 | 3本 | 7本 | |
| φ2.0×3C | 6.6×14.0 | - | 1本 | 2本 | 5本 | |
| φ2.6×2C | 7.6×12.5 | - | - | 2本 | 5本 | |
| φ2.6×3C | 7.6×17.0 | - | - | 2本 | 4本 | |
| φ3.2×2C | 8.6×14.5 | - | - | 2本 | 3本 | |
| φ3.2×3C | 8.6×20.0 | - | - | 1本 | 2本 |
- ※ 本品はケーブル配線専用です。（IV線は使用できません）
開発秘話
お客さまが日々感じる悩みごと・困りごとなどのをニーズに応えるべく、コア技術と新しい技術を組み合わせ、商品開発を進めています。
素材の選定や構造の強度計算などを行い、日常使用に最適な形状を作り上げました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,797円 ( 1,977円 ) | 2日目 |
1,797円 ( 1,977円 ) | 2日目 |
11,970円 ( 13,167円 ) | 2日目 |
22,630円 ( 24,893円 ) | 6日目 |
25,340円 ( 27,874円 ) | 6日目 |
25,340円 ( 27,874円 ) | 6日目 |
589円 ( 648円 ) | 2日目 |
589円 ( 648円 ) | 2日目 |
12,220円 ( 13,442円 ) | 6日目 |
14,340円 ( 15,774円 ) | 6日目 |
14,340円 ( 15,774円 ) | 6日目 |
14,340円 ( 15,774円 ) | 6日目 |
1,021円 ( 1,123円 ) | 2日目 |
1,021円 ( 1,123円 ) | 2日目 |
6,090円 ( 6,699円 ) | 2日目 |
15,260円 ( 16,786円 ) | 6日目 |
15,260円 ( 16,786円 ) | 6日目 |
15,260円 ( 16,786円 ) | 6日目 |
1,564円 ( 1,720円 ) | 2日目 |
1,232円 ( 1,355円 ) | 2日目 |
7,990円 ( 8,789円 ) | 2日目 |
20,290円 ( 22,319円 ) | 6日目 |
20,290円 ( 22,319円 ) | 6日目 |
20,290円 ( 22,319円 ) | 6日目 |
詳細情報
基本情報
ポリ塩化ビニル樹脂製のUDプロテクタ。
【特長】
・布設後の床面に極端な出っ張りが生じませんので、台車で引っ掛けたり、蹴つまずく心配がなく、通路に布設しても安全です
・機械的強度、耐衝撃性に優れ、プロテクタの上を搬送・運搬用台車が通過しても十分耐える構造です
・色調はライトブラウン・グレー・アイボリーの3色で、デザイン的にも優れ、オフィスの床面にもマッチします
・施工には粘着テープおよび釘打ち、いずれによる布設も可能です
・ケーブルガイドを設けており、電線の収納作業が容易です（UDN0、UDN1、UDN2のみ）
【用途】
・人や台車の通りが多い通路に布設しても安心・安全
・第三者から見える場所など、外観を気にする場所に最適
