ニッスイ液面リレー TBLシリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 830円～14,970円特別価格
- 税込単価
- 913円～16,467円特別価格
液体内における浮力の作用をたくみに応用した液面リレー。【特長】・液体の固有抵抗...
詳細情報を確認する
商品情報
液面の上限および下限の制御可能な液面リレー
本体／吊りひも／錘（上限）／吊りひも／錘（下限）
| TBL 12 （水用） | ||
| 用途 | 浄水、汚水、海水など | |
| 適用比重範囲 | 0.85～1.05 | |
| 材質 | 本体 | TBLP2：ポリカーボネート |
| 錘 | TBLS：硬質塩化ビニール | |
| 吊りひも | TBLR：テトロン3m | |
TBL 12（水用）

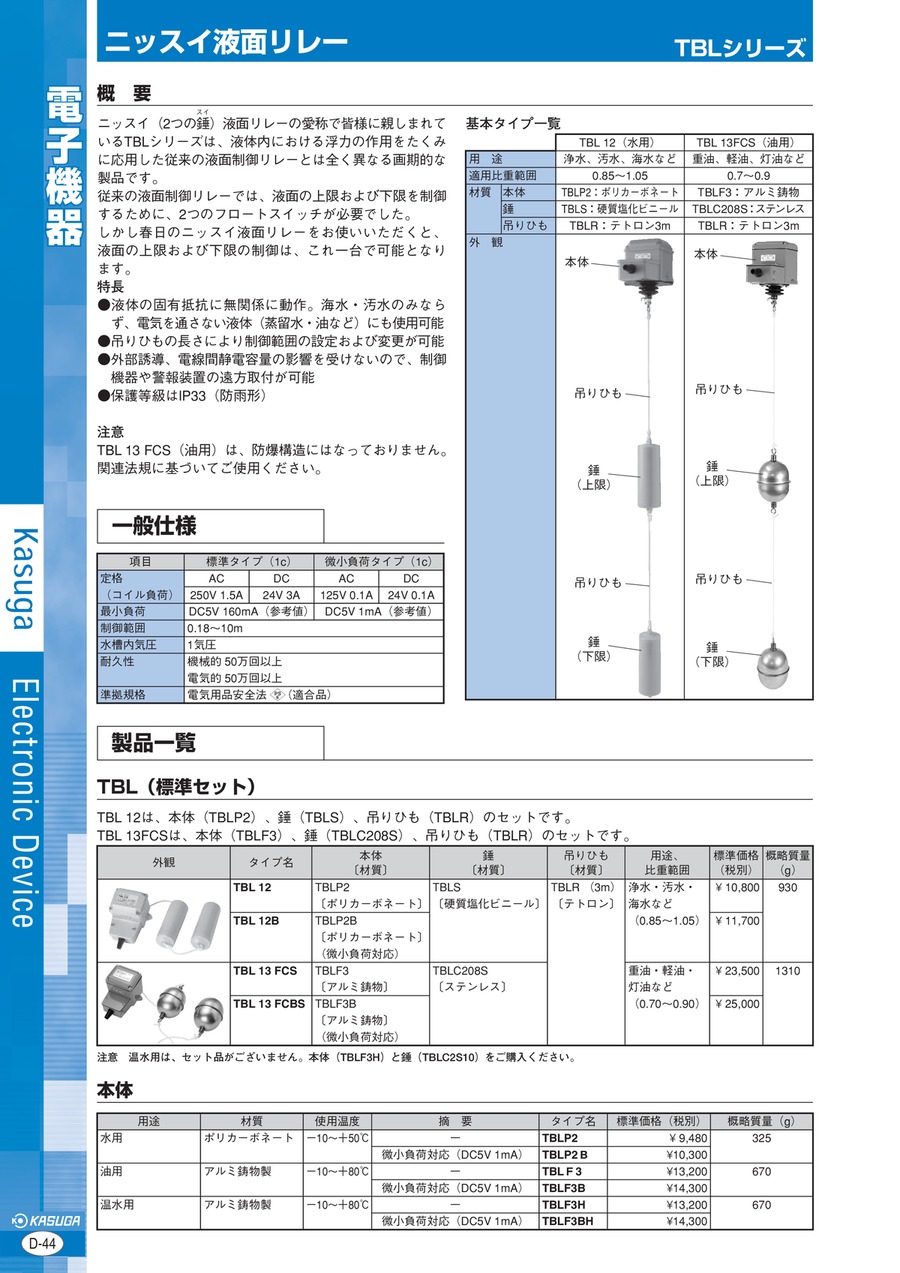

電子機器 ニッスイ液面リレー TBLシリーズの外形図と仕様
TBL 12／本体：TBLP2・錘：TBLS参照
| 項目 | 標準タイプ（1c） | 微小負荷タイプ（1c） | ||
|---|---|---|---|---|
| 定格 （コイル負荷） | AC | DC | AC | DC |
| 250V 1.5A | 24V 3A | 125V 0.1A | 24V 0.1A | |
| 最小負荷 | DC5V 160mA（参考値） | DC5V 1mA（参考値） | ||
| 制御範囲 | 0.18～10m | |||
| 水槽内気圧 | 1気圧 | |||
| 耐久性 | 機械的 50万回以上 電気的 50万回以上 | |||
| 準拠規格 | 電気用品安全法（PSE）（適合品） | |||
一般仕様
TBLA2（アダプタ）
TBLC108（上限警報用銅錘）
このシリーズの製品一覧
TBL（標準セット）
| タイプ名 | 本体 〔材質〕 | 錘 〔材質〕 | 吊りひも 〔材質〕 | 用途、 比重範囲 | 概略質量 （g） |
|---|---|---|---|---|---|
| TBL 12 | TBLP2 〔ポリカーボネート〕 | TBLS 〔硬質塩化ビニール〕 | TBLR （3m） 〔テトロン〕 | 浄水・汚水・ 海水など （0.85～1.05） | 930 |
| TBL 12B | TBLP2B 〔ポリカーボネート〕 （微小負荷対応） |
注：温水用は、セット品がございません。本体（TBLF3H）と錘（TBLC2S10）をご購入ください。
本体
| 用途 | 材質 | 使用温度 | 摘要 | タイプ名 | 概略質量（g） |
|---|---|---|---|---|---|
| 水用 | ポリカーボネート | －10～＋50℃ | － | TBLP2 | 325 |
| 微小負荷対応（DC5V 1mA） | TBLP2B | ||||
| 油用 | アルミ鋳物製 | －10～＋80℃ | － | TBLF3 | 670 |
| 温水用 | アルミ鋳物製 | －10～＋80℃ | － | TBLF3H | 670 |
錘
| シリーズ名 | 材質 | 比重 | 使用温度 （℃） | 用 途 | タイプ名 |
|---|---|---|---|---|---|
| TBLSシリーズ （上・下限動作用） | 硬質塩化 ビニール | 0.85～1.05 | －10～50 | TBL12標準付属品、水用 | TBLS |
| 1.00～1.064 | 特殊比重用 （標準上限錘＋特殊下限錘） | TBLS2103 | |||
| 1.05～1.15 | TBLS211 | ||||
| 1.15～1.25 | TBLS212 | ||||
| 1.25～1.35 | TBLS213 | ||||
| 1.35～1.45 | TBLS214 | ||||
| 1.45～1.55 | TBLS215 | ||||
| TBLC1シリーズ （警報動作用） | 銅 | 0.70～ | －10～80 | 上限警報用、水油両用 | TBLC108 |
| ステンレス | 0.85～1.05 | 下限警報用、水油両用 | TBLC1SL10 | ||
| 0.70～ | 上限警報用、水油両用 | TBLC1SU08 | |||
| 0.85～1.05 | 下限警報用、1.5インチ管、水用 | TBLC1SX10 | |||
| TBLC2シリーズ （上・下限動作用） | ステンレス | 0.85～1.05 | －10～80 | 水用（温水用） | TBLC2S10 |
| 1.45～1.55 | 特殊比重用 | TBLC2S15 | |||
| 0.85～1.05 | 2インチ管、水用 | TBLC2SX10 | |||
| 0.70～0.90 | 2インチ管、油用 | TBLC2SX08 | |||
| 1.20～1.30 | 特殊比重用 | TBLC2S125 |
備考：錘には、吊りひも（TBLR 3m）が付属します。
吊りひも
| 材質 | 用途 | 販売単位 | タイプ名 | 概略質量（g） | 備考 |
|---|---|---|---|---|---|
| テトロン製 | 水油 両用 | 10m φ3 | TBLR | － | 使用周囲温度で、0℃以下の場合は凍結しないようご注意願います。TBLKをご使用の場合は、全長1m以下でご使用願います。（1m以上で使用すると動作に支障をきたすことがあります） |
| 真鍮（打抜鎖）＋ リング（ステンレス） | 1m | TBLK | 11 |
オプション
| 製品名 | タイプ名 | 概略質量（g） |
|---|---|---|
| アダプタ | TBLA2 | 110 |
2inch管用カップリングに本体を取り付ける時に使用。
材質：アルミダイキャスト
この商品の使用上の注意について
むすび目を火などで溶かすと、ゆるめ止めに効果がある。
- 1.吊りひもの結び方
錘は必ず付属のテトロンひもを使用して、左図の方法によってつないでください。上限錘の中央から下限錘の中央までの間隔が制御範囲となります。 - 2.本体の設置場所
本体はタンクの外に水平になるように設置してください。腐食性ガス、引火性ガス、湿気の多い場所などには設置しないでください。 - 3.TBL12セット品の錘は、1つだけでは使用できません。
- 4.検出錘本体に異物が付着しますと動作不良の原因となります。月1回程度の点検を行っていただき、異物が付着している場合は取り除いてください。
- 5.液質や環境によっては吊りひも等に影響があり、動作不良の原因となります。1～2ヶ月に1回程度の点検を行い、外観の劣化や損傷のある場合は早めに新しいニッスイ液面リレーと交換してください。
詳細情報
基本情報
液体内における浮力の作用をたくみに応用した液面リレー。
【特長】
・液体の固有抵抗に無関係に動作。海水・汚水のみならず、電気を通さない液体（蒸留水・油など）にも使用可能
・吊りひもの長さにより制御範囲の設定および変更が可能
・外部誘導、電線間静電容量の影響を受けないので、制御機器や警報装置の遠方取付が可能
・保護等級はlP33（防雨形）
・穴の周辺に合わせて切断し使用でき、あらゆる径の穴に対応でき、角穴や変形穴にも自由自在に使用できます
・電気絶縁性、耐摩耗性に優れている
【用途】
・液面の上限および下限の制御に最適
