動力用押ボタン開閉器 防雨形 一般防雨 BSWシリーズ
- 通常単価(税別)
- 4,590円～9,990円
- 税込単価
- 5,049円～10,989円
降雨による有害な影響を受けない強力防雨構造を持った、動力用押ボタンスイッチです。【特長】・防雨形は、降...
詳細を確認- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
内部に水の入らない構造の動力用押ボタンスイッチ
一般防雨／15Aタイプ
一般防雨／30Aタイプ
一般防雨可逆／15Aタイプ
一般防雨可逆／30Aタイプ
一般防雨正逆インチングタイプ
一般防雨正止寸インチングタイプ
動力用押ボタン開閉器 防雨形 一般防雨 BSWシリーズの外形図と寸法について
一般防雨／15Aタイプの寸法図
一般防雨／30Aタイプの寸法図
一般防雨可逆／15Aタイプの寸法図
一般防雨可逆／30Aタイプの寸法図
一般防雨正逆インチング・一般防雨正止寸インチング／15Aの寸法図
一般防雨正逆インチング・一般防雨正止寸インチング／30Aの寸法図

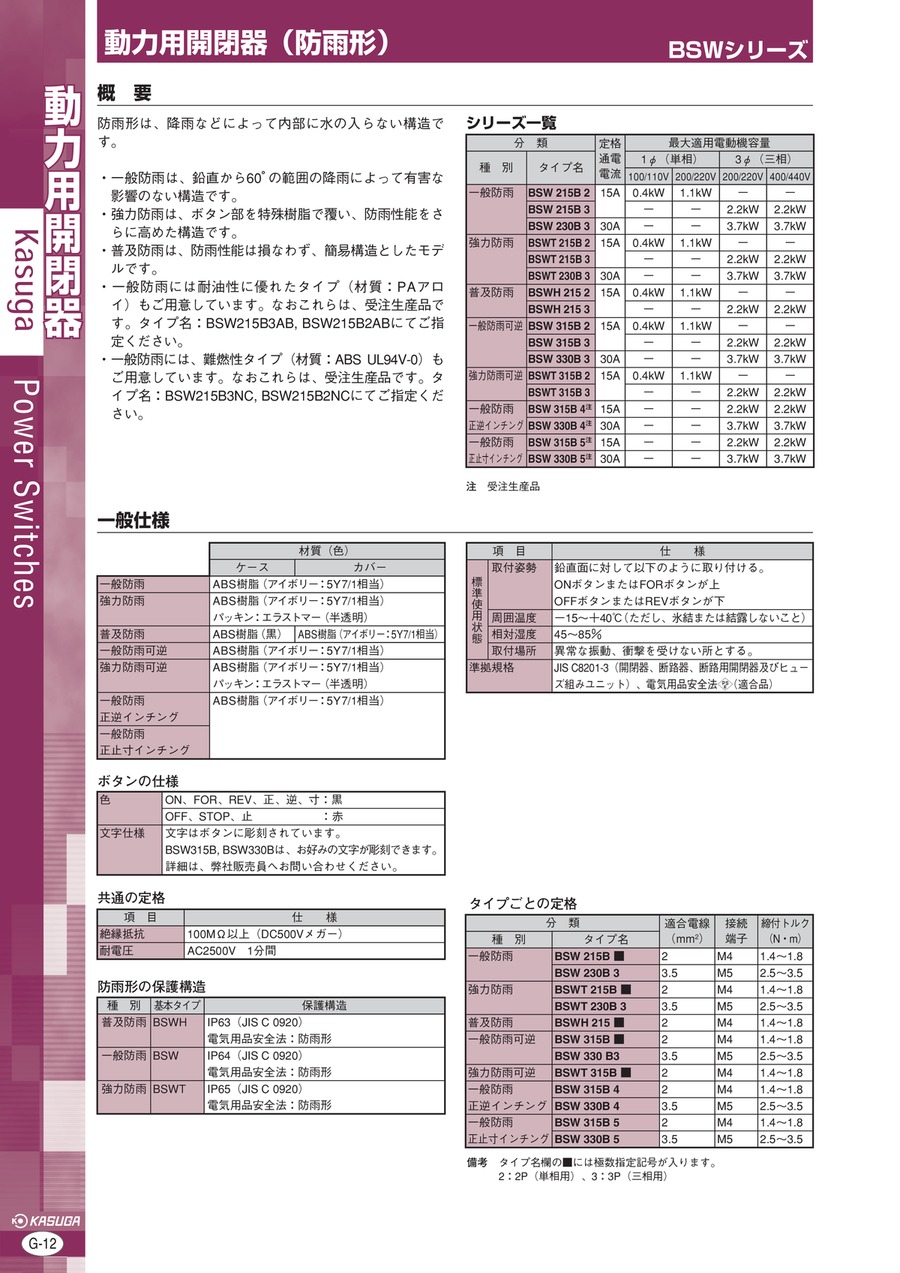

製品仕様
| 分類 | 定格 通電 電流 | 最大適用電動機容量 | ||||
|---|---|---|---|---|---|---|
| 種別 | タイプ名 | 1φ（単相） | 3φ（三相） | |||
| 100/110V | 200/220V | 200/220V | 400/440V | |||
| 一般防雨 | BSW 215B 2 | 15A | 0.4kW | 1.1kW | － | － |
| BSW 215B 3 | － | － | 2.2kW | 2.2kW | ||
| BSW 230B 3 | 30A | － | － | 3.7kW | 3.7kW | |
| 一般防雨可逆 | BSW 315B 2 | 15A | 0.4kW | 1.1kW | － | － |
| BSW 315B 3 | － | － | 2.2kW | 2.2kW | ||
| BSW 330B 3 | 30A | － | － | 3.7kW | 3.7kW | |
| 一般防雨 正逆インチング | BSW 315B 4 | 15A | － | － | 2.2kW | 2.2kW |
| BSW 330B 4 | 30A | － | － | 3.7kW | 3.7kW | |
| 一般防雨 正止寸インチング | BSW 315B 5 | 15A | － | － | 2.2kW | 2.2kW |
| BSW 330B 5 | 30A | － | － | 3.7kW | 3.7kW | |
最大適用電動機容量
| 材質（色） | ||
|---|---|---|
| ケース | カバー | |
| 一般防雨 | ABS樹脂（アイボリー：5Y7/1相当） | |
| 一般防雨可逆 | ABS樹脂（アイボリー：5Y7/1相当） | |
| 一般防雨 正逆インチング | ABS樹脂（アイボリー：5Y7/1相当） | |
| 一般防雨 正止寸インチング | ||
材質
| 項目 | 仕様 | |
|---|---|---|
| 標 準 使 用 状 態 | 取付姿勢 | 鉛直面に対して以下のように取り付ける。 ONボタンまたはFORボタンが上 OFFボタンまたはREVボタンが下 |
| 周囲温度 | －15～＋40℃（ただし、氷結または結露しないこと） | |
| 相対湿度 | 45～85％ | |
| 取付場所 | 異常な振動、衝撃を受けない所とする。 | |
| 準拠規格 | JIS C8201-3（開閉器、断路器、断路用開閉器及びヒュー ズ組みユニット）、電気用品安全法（PSE）（適合品） | |
仕様
| 色 | ON、FOR、REV、正、逆、寸：黒 |
|---|---|
| OFF、STOP、止 ：赤 | |
| 文字仕様 | 文字はボタンに彫刻されています。 BSW315B, BSW330Bは、お好みの文字が彫刻できます。 |
ボタンの仕様
| 項目 | 仕様 |
|---|---|
| 絶縁抵抗 | 100MΩ以上（DC500Vメガー） |
| 耐電圧 | AC2500V 1分間 |
共通の定格
| 種別 | 基本タイプ | 保護構造 |
|---|---|---|
| 一般防雨 | BSW | IP64（JIS C 0920） 電気用品安全法：防雨形 |
防雨形の保護構造
| 分類 | 適合電線 （mm2） | 接続 端子 | 締付トルク （N・m） | |
|---|---|---|---|---|
| 種別 | タイプ名 | |||
| 一般防雨 | BSW 215B ■ | 2 | M4 | 1.4～1.8 |
| BSW 230B 3 | 3.5 | M5 | 2.5～3.5 | |
| 一般防雨可逆 | BSW 315B ■ | 2 | M4 | 1.4～1.8 |
| BSW 330 B3 | 3.5 | M5 | 2.5～3.5 | |
| 一般防雨 正逆インチング | BSW 315B 4 | 2 | M4 | 1.4～1.8 |
| BSW 330B 4 | 3.5 | M5 | 2.5～3.5 | |
| 一般防雨 正止寸インチング | BSW 315B 5 | 2 | M4 | 1.4～1.8 |
| BSW 330B 5 | 3.5 | M5 | 2.5～3.5 | |
タイプごとの定格
詳細情報
基本情報
降雨による有害な影響を受けない強力防雨構造を持った、動力用押ボタンスイッチです。
【特長】
・防雨形は、降雨などによって内部に水の入らない構造です
・一般防雨は、鉛直から60℃の範囲の降雨によって有害な影響のない構造です
【用途】
・小型モーター等の直接操作に最適
ご注意
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
