1Uコンセントバー 抜止形（接地形2P 15A 125V）
- 通常単価(税別)
- 26,390円
- 税込単価
- 29,029円
通常出荷日：在庫品1日目当日出荷可能
NEMA5-15の入力プラグ付き19インチラック1Uサイズに取付可能な抜止形10ヶ口コンセントバー。【...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
HKC0530の仕様・寸法情報
商品タイプ
電源タップ
プラグ形状
A-3
ソケット形状
A-3抜け止め
定格電流(A)
15
定格電圧(V)
125
ケーブル長(m)
3
差込口個数/分割口
10
対応国（規格）
日本(PSE)
芯数
3
-
-
商品情報
1Uコンセントバー標準タイプ 抜止形15A×10ヶ口 平刃形プラグ付コードセットの仕様
抜止形・10ヶ
コンセントやOAタップ等の受側のみが対象のさし込み口形状。平刃形ののプラグが使用でき、嵌合後に右に回すと簡易ロックできるさし込み口。抜止形は簡易的なロックなので、確実な接続・性能を必要とする場合は引掛形を使用すること。
- NEMA規格番号：入力:NEMA 5-15
- 色：白色
- 備考：入力プラグ: NEMA 5-15
- VCT2mm2×3M
- ※ 本製品は機器用（機器に組み込んで使用する製品）です。機器用以外の用途には使用しないでください。
寸法図（HKC0530）
（単位：mm）
寸法図（HKC0530）（01）
（単位：mm）
寸法図（HKC0530）（02）
| 部番 | 部品名 | 箇数 | 摘要 |
|---|---|---|---|
| 1 | ケース | 1 | 鋼板 |
| 2 | 底板 | 1 | 鋼板 |
| 3 | ブラケット | 2 | 鋼板 |
| 4 | 抜止形横型複式機器用アウトレット | 5 | 7117GHDZ |
| 5 | さし込みプラグ | 1 | 7112GN-IV |
| 6 | アウトレット連結板 | 6 | 銅合金 |
| 7 | コード | 1 | ソフトVCT 3C 2mm2 |
| 8 | 緩衝板 | 1 | PE Q25 |
| 9 | 絶縁板 | 2 | PVC |
| 10 | ブラケット止ねじ | 4 | 黄銅 M4 ニッケルメッキ |
使用上の注意
- ※ 必ず定格以内でご使用ください。 定格を超えてのご使用は器具の性能が維持できず、負荷機器の故障、異常発熱や火災の原因となります。
- ※ 防じん・防水形器具はその性能を維持させるために適切な方法・状態・組み合わせ・施工・環境で使用してください。不適切な場合、感電や事故の原因となります。またアメリカン電機ウェブサイトで記載されている「外郭による保護等級（IPコード）」は、JIS C0920の試験方法に則った試験方法によるものです。経年変化や変形破損したものでは、本来有する性能が低下しますのでご注意ください。
- ※ 本体やカバーが欠けたり、破損したものは使用しないでください。 感電や火災の原因となります。
- ※ プラグを差し込む際は奥までしっかり差し込み、引掛形・抜止形器具は確実に回転をさせてください。 プラグの半差し込みや半回転は、発熱や火災の原因となります。
- ※ プラグの栓刃の変形したものあるいは損傷したものは使用しないでください。 発熱や誤挿入の原因となります。
- ※ プラグの抜き差しが極端に緩くなっていたり、プラグを差し込んだ際にグラつきのあるコンセントやコードコネクタボディ等は使用しないでください。 発熱や火災の原因となります。
- ※ 濡れた手での器具の抜き差しはしないでください。 感電の原因となります。
- ※ プラグを長期間、挿入状態のままにしないでください。 また、定期的に器具の表面やプラグの刃の間を掃除してほこりを取ってください。 トラッキング現象により発煙や発火の原因となります。
- ※ 抜き差しは真っ直ぐに行ってください。 斜めに抜き差しをした場合には、刃の変形原因となり、発熱や火災の恐れがあります。
- ※ 過度の加重や衝撃を与えないでください。 破損する原因となります。
- ※ 通電中の抜き差しは危険ですので行わないでください。 特にUL/CSA仕様品（4320-L15UL,4322N-L15ULを除く）を直流で使用する際には、プラグを抜く前に必ず機器側の電源を遮断して、アーク放電を消弧させてください。事故の原因となります。
- ※ 幼児が触れたり、手の届くところに放置しないでください。 感電の恐れがあります。
詳細情報
基本情報
NEMA5-15の入力プラグ付き19インチラック1Uサイズに取付可能な抜止形10ヶ口コンセントバー。
【特長】
・NEMA5-15（接地形2P15A125V）付き。
・添付のブラケットは本体両側面に4パターンの取付が可能。
・本体は頑強な鋼板製。
・別売でラックの40mm内側に筐体を設置させることができるブラケット付き。
・さまざまな電源環境の構築を強力にバックアップする。
【用途】
・ラック内におけるサーバやUPSからデータセンター、情報通信設備用として使用。

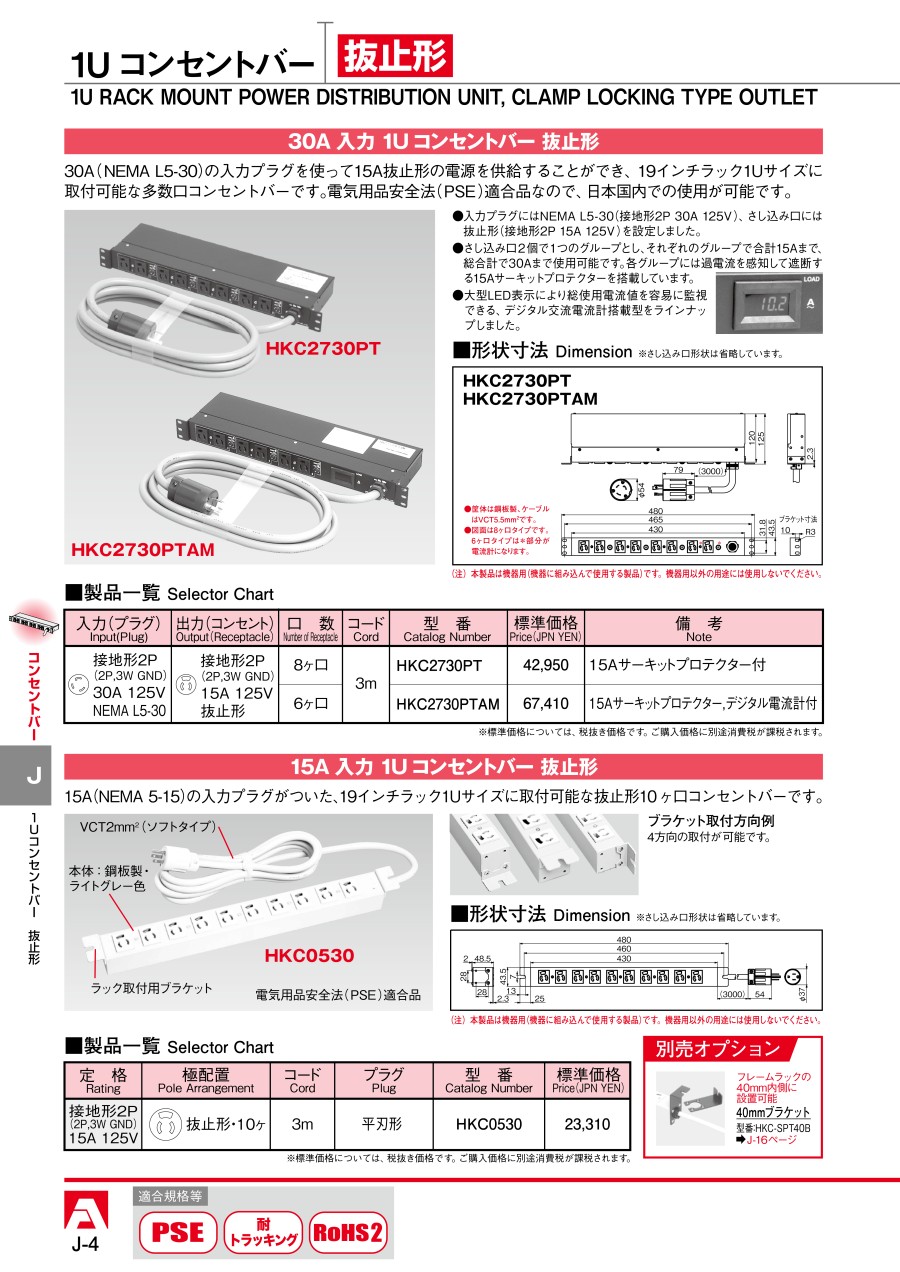

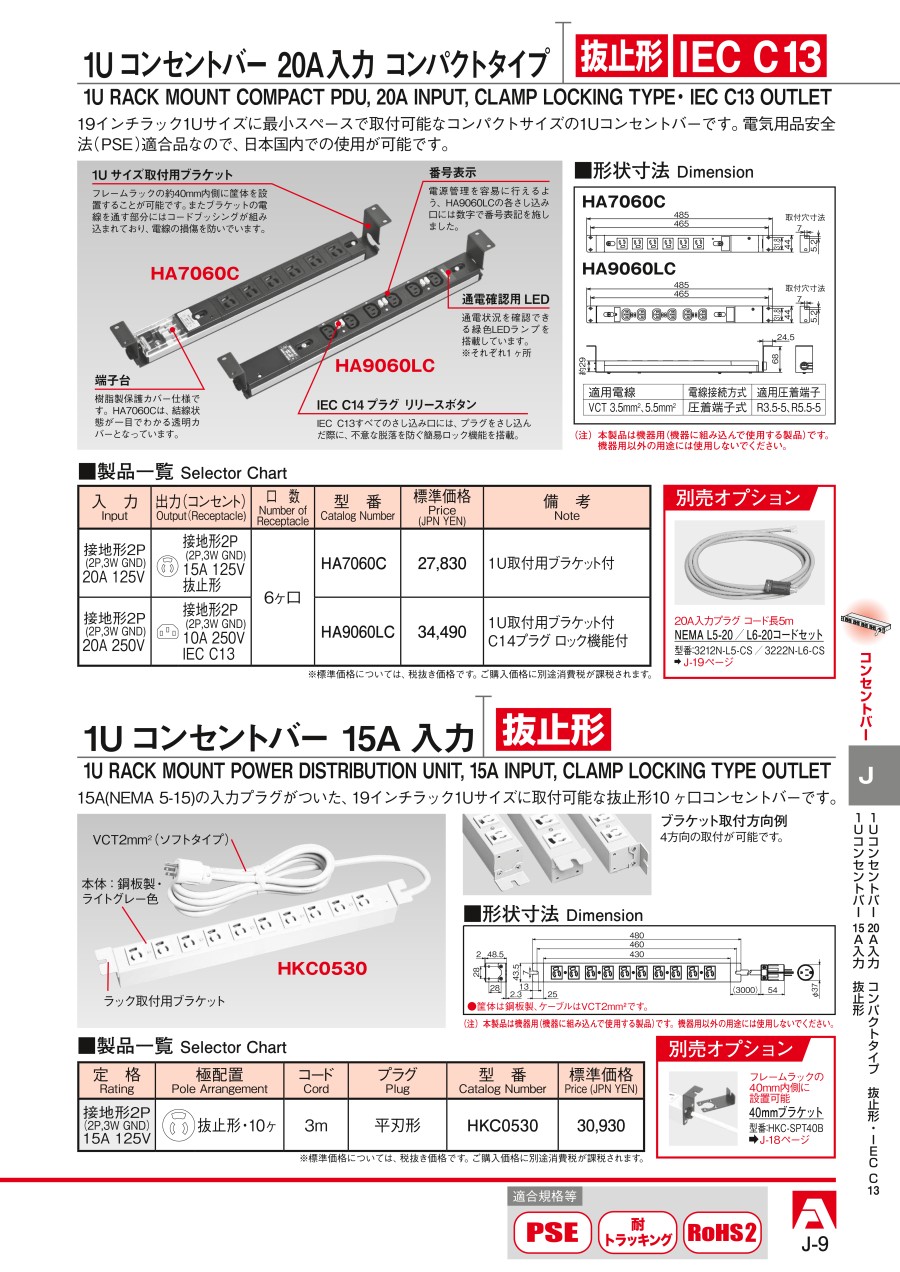

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
1Uコンセントバー 抜止形（接地形2P 15A 125V）の型番HKC0530のページです。
型番HKC0530に関する仕様情報を記載しております。
1Uコンセントバー 抜止形（接地形2P 15A 125V）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q各種安全規格証明書の発行依頼はどの様に依頼したらよいですか？
A
本ページの下にございます「技術サポート窓口」の「お問合せフォーム」からご依頼下さい。メール添付にてPDFデータで証明書をお送りいたします。各メーカ様からの入手に時間がかかる場合がございますのであらかじめご了承をお願い致します。
Qラックの奥に設置することはできますか？
A
可能です。
19インチラックの40mm内側に1Uコンセントバーを設置させることができるブラケット（HKC-SPT40:別売）があります。
19インチラックの40mm内側に1Uコンセントバーを設置させることができるブラケット（HKC-SPT40:別売）があります。
