電源用SPD クラス2
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 6,490円～9,240円特別価格
- 税込単価
- 7,139円～10,164円特別価格
【特長】・コンパクトで、1台で単相2線回路の線間・対地間を保護します・最大放電...
詳細情報を確認する商品情報
電源用SPDの特長
電源用SPD クラスIIの外観
電源用SPD クラスIIの寸法図
| 形式 | LT-121 | LT-122 | |
|---|---|---|---|
| 最大連続使用電圧(50/60Hz)Uc | 単相2線 110V AC | 単相2線 230V AC | |
| 公称放電電流(8/20μs)In | 線間、対地間 | 5kA | 5kA |
| 最大放電電流(8/20μs)(注1)Imax | 線間、対地間 | 10kA | 10kA |
| 電圧防護レベル(注2)Up | 線間 | 800V以下 | 1500V以下 |
| 対地間 | 1500V以下 | 2500V以下 | |
| 動作開始電圧(注3) | 線間 | 270V±10％ | 430V±10％※ |
| 使用温度範囲T | −20℃～＋50℃ | −20℃～＋50℃ | |
| 外郭の保護等級 | IP20 | IP20 | |
| 使用電線範囲 | 2mm2～5.5mm2 | ||
注1 : 従来表記方法ではサージ耐量 15kA（8 / 20μs）1回
注2 : 公称放電電流 ln : 5kA（8 / 20μs）印加時の値。
注3 : 直流1mA印加時の動作開始電圧を示す。
- ※ 12年5月より540V±10％から変更
詳細情報
基本情報
【特長】
・コンパクトで、1台で単相2線回路の線間・対地間を保護します
・最大放電電流（Imax）は10kA（8/20μs）雷サージ、開閉サージから電源を保護します
・応答性に優れ、無続流
・自動切り離し装置内蔵
・動作表示ランプ付き
・劣化時の安心機能付き
【用途】
・産業機器、通信機器、火災報知器、低圧配電盤、制御盤、水道施設、その他電気・電子機器

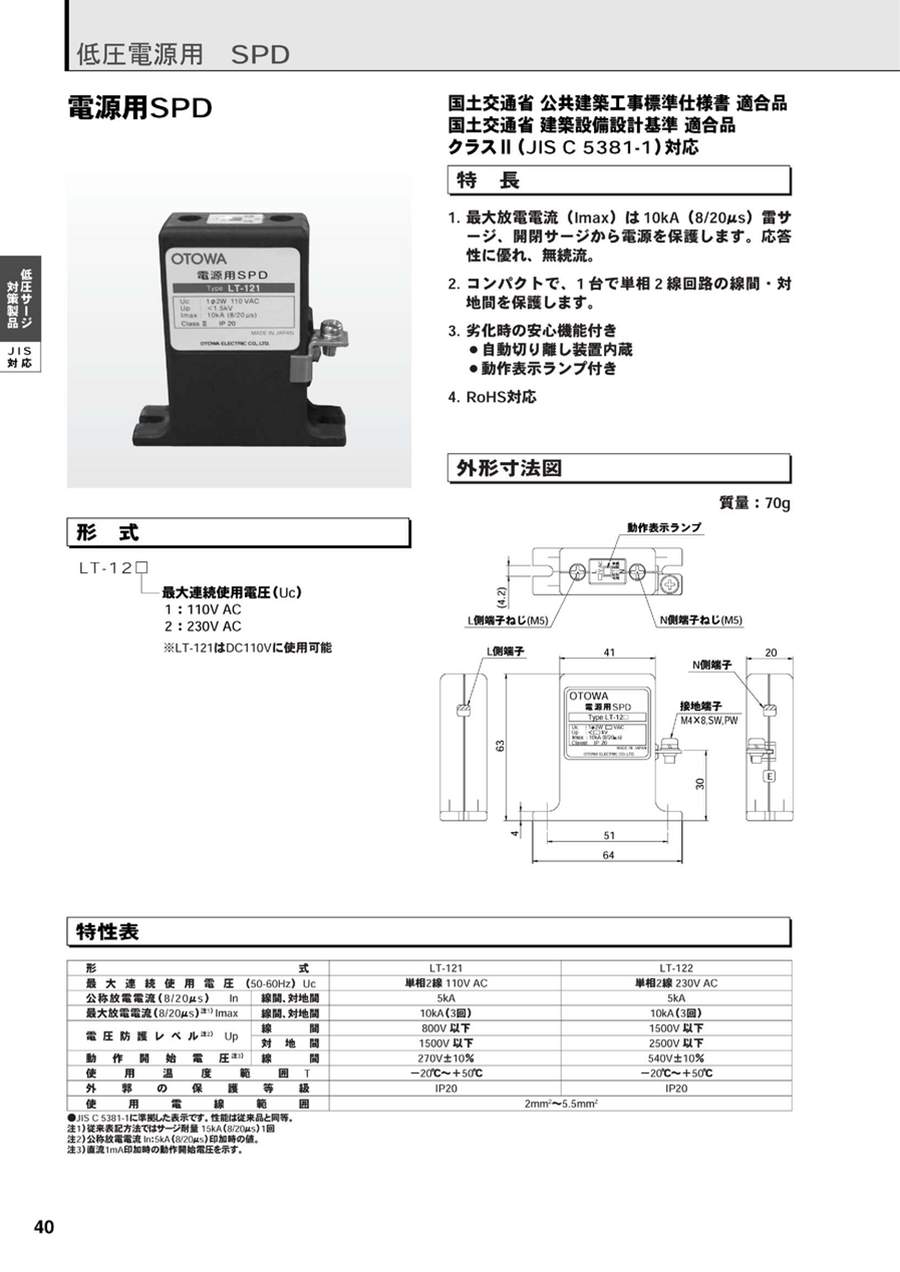

カタログ
